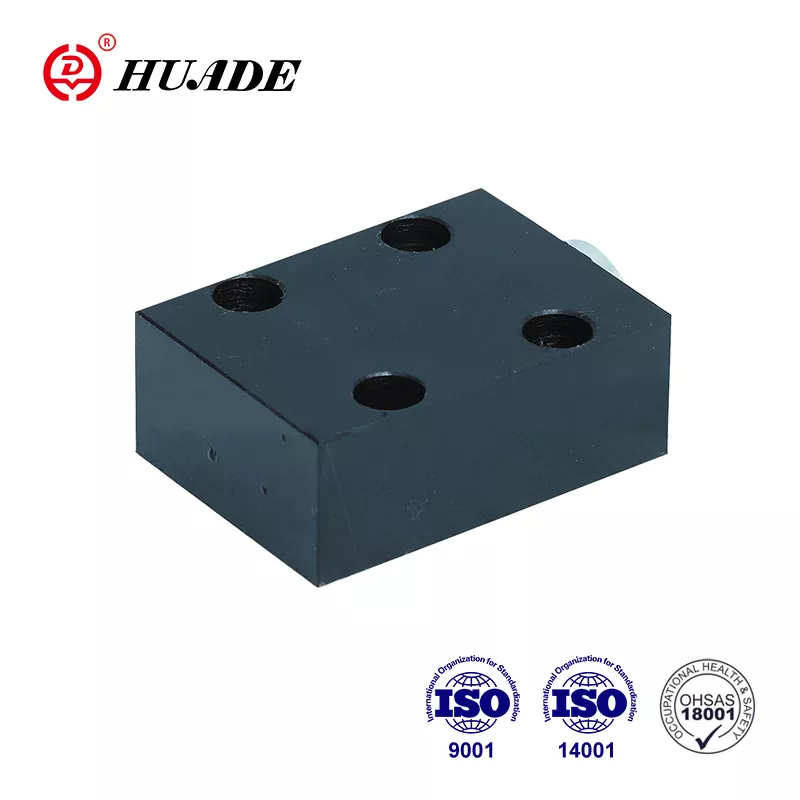

ກວດເບິ່ງວາວ RVP 6

ການຮ່ວມມືກັບ Rexroth ສໍາລັບຫຼາຍກ່ວາ 7 ປີຈາກ 1979, Huade® check valve RVP 6 ສາມາດທົດແທນວາວປະເພດດຽວກັນທີ່ສະເຫນີໂດຍ Rexroth. ໂຮງງານໄດ້ຜ່ານ ISO9001, ISO14001, ແລະ ISO45001. ປ່ຽງກວດຂອງ Huade ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນເຄື່ອງຈັກວິສະວະກໍາແລະການກໍ່ສ້າງ, ໂລຫະ, ເຄື່ອງມືເຄື່ອງຈັກ, ແລະອື່ນໆ. ທັງຫມົດ check valve RVP 6 ຈະຜ່ານການທົດສອບຢ່າງເຂັ້ມງວດກ່ອນທີ່ຈະອອກຈາກໂຮງງານເພື່ອຮັບປະກັນຄຸນນະພາບທີ່ດີເລີດ.

ຕົວກໍານົດການຜະລິດຕະພັນຂອງ Check Valve RVP 6

ຄຸນ​ນະ​ສົມ​ບັດ​ຜະ​ລິດ​ຕະ​ພັນ​ແລະ​ການ​ນໍາ​ໃຊ້​ຂອງ​ການ​ກວດ​ສອບ Valve RVP 6​

ຄຸນສົມບັດ:

▶ ການ​ເຊື່ອມ​ຕໍ່ subplate​

▶ປິດບໍ່ມີການຮົ່ວໄຫຼໃນທິດທາງດຽວ

ຄໍາຮ້ອງສະຫມັກ:

ປ່ຽງກວດ RVP 6 ສ່ວນໃຫຍ່ແມ່ນໃຊ້ຢູ່ທີ່ປ່ຽງຂອງປັ໊ມເປັນວາວຄວາມກົດດັນດ້ານຫລັງແລະປ່ຽງ bypass.

ລາຍລະອຽດການຜະລິດຂອງ Check Valve RVP 6

ປະເພດວາວເຊັກ RVP 6 ມີຫນ້າທີ່ຂອງ, ດີກວ່າການປິດການໄຫຼຂອງໄຫຼຟຣີໃນທິດທາງດຽວແລະອະນຸຍາດໃຫ້ໄຫຼຟຣີໃນທິດທາງກົງກັນຂ້າມ. ມັນປະກອບດ້ວຍພື້ນຖານຂອງທີ່ຢູ່ອາໄສ (1), poppet (2) ພາກຮຽນ spring compression (3), ແລະບ່ອນນັ່ງພາກຮຽນ spring (4). ເສັ້ນເລືອດຕັນໃນຂອງ poppet ໄດ້ (2), ເຊິ່ງນໍາພາກ່ຽວກັບຂອງຕົນ

ເສັ້ນຜ່າສູນກາງພາຍນອກ, ຖືກຈໍາກັດໂດຍການຢຸດກົນຈັກ. ພາກຮຽນ spring compression ກໍ່ສ້າງໃນ (3) ສະຫນັບສະຫນູນການເຄື່ອນໄຫວປິດ. ນອກຈາກນັ້ນ, ພາກຮຽນ spring ການບີບອັດ (3) ຖື poppet (2) ຢູ່ໃນຕໍາແຫນ່ງປິດເຖິງແມ່ນວ່າໃນເວລາທີ່ບໍ່ມີການໄຫຼຜ່ານປ່ຽງ.

ສັນຍາລັກ

ແຜນວາດໂຄງສ້າງ

①ທີ່ຢູ່ອາໄສ  ②Poppet  ③Spring  ④ Spring seat

ແຈ້ງການ Check Valve RVP 6

1. ນ້ໍາຕ້ອງໄດ້ຮັບການກັ່ນຕອງ. ຄວາມດີຂອງການກັ່ນຕອງຂັ້ນຕ່ໍາແມ່ນ 20 ㎛.

2. ຖັງຕ້ອງຖືກປະທັບຕາແລະເຄື່ອງກອງອາກາດຕ້ອງຖືກຕິດຕັ້ງຢູ່ທາງເຂົ້າທາງອາກາດ

3. ຜະລິດຕະພັນທີ່ບໍ່ມີ subplate ເມື່ອອອກຈາກໂຮງງານ, ຖ້າຕ້ອງການ, ກະລຸນາສັ່ງພິເສດ.

4. screws ແກ້ໄຂວາວຕ້ອງເປັນລະດັບຄວາມເຂັ້ມຂົ້ນສູງ (ຫ້ອງຮຽນ 10.9). ກະລຸນາເລືອກ ແລະນຳໃຊ້ພວກມັນຕາມພາລາມິເຕີທີ່ລະບຸໄວ້ໃນປຶ້ມຕົວຢ່າງ

5. ຄວາມຫຍາບຂອງພື້ນຜິວທີ່ເຊື່ອມຕໍ່ກັບປ່ຽງແມ່ນຕ້ອງການ 0.8/

6. ການສໍາເລັດຮູບຂອງສິ້ນການຫາຄູ່ແມ່ນຕ້ອງການ 0.01/100mm.
