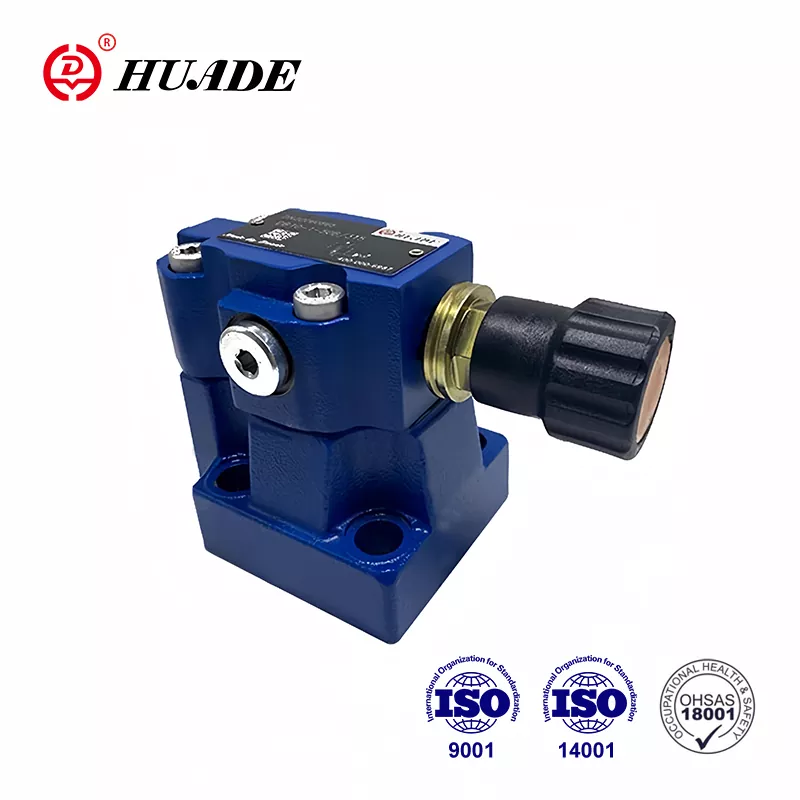

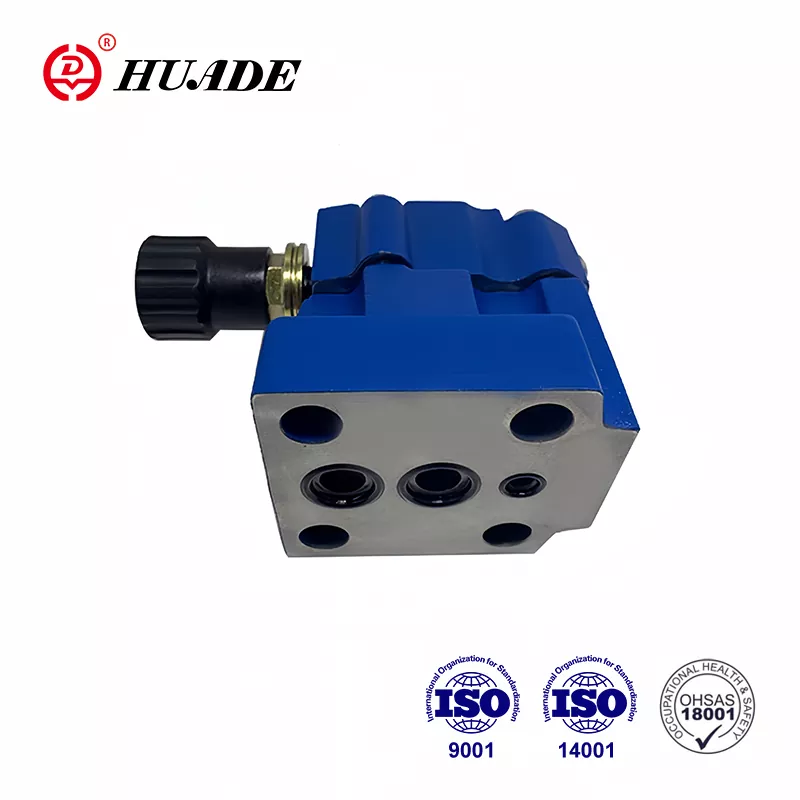

ວາວລະບາຍຄວາມກົດດັນ DB 10

ໃນຖານະເປັນຜູ້ຈັດຈໍາຫນ່າຍລະຫວ່າງປະເທດຂອງ Huade Hydraulics, ພວກເຮົາສະຫນອງລູກຄ້າດ້ວຍປ່ຽງຄວາມກົດດັນໄຮໂດຼລິກທີ່ມີຄຸນນະພາບທີ່ເຊື່ອຖືໄດ້. Huade Hydraulic ເປັນຮອງປະທານຫນ່ວຍບໍລິການຂອງຈີນ Hydraulic Pneumatic & Seals Association. Subpalte mounting pressure relief valve DB 10 ມີຄວາມສາມາດແຂ່ງຂັນກັບຜະລິດຕະພັນທີ່ມີຊື່ສຽງທີ່ມີຄຸນນະພາບດີແລະລາຄາຕ່ໍາ. ປ່ຽງຄວາມກົດດັນຂອງພວກເຮົາປະຕິບັດຕາມມາດຕະຖານສາກົນຢ່າງເຕັມສ່ວນ. ເພື່ອໃຫ້ບໍລິການລູກຄ້າທີ່ດີກວ່າ, ພວກເຮົາມີວິສະວະກອນການຂາຍມືອາຊີບ. ຈຸດປະສົງຂອງພວກເຮົາແມ່ນເພື່ອໃຫ້ລູກຄ້າມີການບໍລິການທີ່ມີຄຸນນະພາບສູງແລະຜະລິດຕະພັນໄຮໂດຼລິກທີ່ມີການປະຕິບັດທີ່ຫມັ້ນຄົງ.

ສົ່ງສອບຖາມ PDF DownLoad

ສ້າງຕັ້ງຂຶ້ນໃນປີ 1979, Huade Hydraulic ໄດ້ກາຍເປັນຜູ້ນໍາໃນອຸດສາຫະກໍາໄຮໂດຼລິກຂອງຈີນໂດຍຜ່ານການແນະນໍາເຕັກໂນໂລຢີທີ່ກ້າວຫນ້າຂອງ Rexroth. ວາວລະບາຍຄວາມດັນ Huade® DB 10 ກົງກັບຊຸດ DB10 ຂອງ Rexroth. ໂຮງງານໄດ້ໃຊ້ຊັບພະຍາກອນພາຍໃນຢ່າງສົມເຫດສົມຜົນເພື່ອໃຫ້ລູກຄ້າມີປ່ຽງໄຮໂດຼລິກທີ່ມີລາຄາບໍ່ແພງ. ໃນເວລາດຽວກັນ, ມັນໄດ້ນໍາສະເຫນີຫຼາຍກວ່າ 750 ເຄື່ອງທີ່ກ້າວຫນ້າຈາກທົ່ວໂລກເພື່ອຮັບປະກັນຄຸນນະພາບຂອງວາວໄຮໂດຼລິກ. Huade Hydraulic ແລະວິສາຫະກິດທີ່ກ່ຽວຂ້ອງໄດ້ຜ່ານ ISO9001, ISO14001 ແລະ OH SAS18001. ປ່ຽງແຮງດັນHude®ຖືກຂາຍຢ່າງປ່າເຖື່ອນໃນປະເທດຈີນແລະຕ່າງປະເທດເນື່ອງຈາກຄຸນນະພາບທີ່ເຊື່ອຖືໄດ້ແລະປະສິດທິພາບທີ່ຫມັ້ນຄົງ. Huade Hydraulics ຮ່ວມມືກັບບໍລິສັດພາຍໃນປະເທດທີ່ມີຊື່ສຽງຫຼາຍແຫ່ງເພື່ອສະຫນອງການແກ້ໄຂໄຮໂດຼລິກໃຫ້ເຂົາເຈົ້າ.

ຕົວກໍານົດການຜະລິດຕະພັນຂອງ Pressure Relief Valve DB 10

ທົ່ວໄປ
ການຕິດຕັ້ງ			ທາງເລືອກ
ນ້ຳໜັກ			DB10	DB15	DB20	DB25	DB30
	ແຜ່ນຍ່ອຍ ການຕິດຕັ້ງ	DB (Kg)	2.6	-	3.5	-	4.4
		DBW (Kg)	3.8	-	4.7	-	5.6
		DBC (Kg)	1.2 (ປະເພດ DBW ເພີ່ມ 1.2Kg
		DBC10 ຫຼື 30 (Kg)	1.5 (DBWC10 ຫຼື 30 ເພີ່ມ 1.2Kg)
	ກະທູ້ ການເຊື່ອມຕໍ່	DB..G. (ກລ)	5.3	5.2	5.1	5.0	4.8
		DBW..G. (ກລ)	6.5	6.4	6.3	6.2	6.0
ຂໍ້ມູນດ້ານວິຊາການສໍາລັບປ່ຽງທິດທາງ			ເບິ່ງ WE6.../...

ຂໍ້ມູນດ້ານວິຊາການໄຮໂດລິກ
ຄວາມກົດດັນການເຮັດວຽກສູງສຸດຢູ່ທີ່ພອດ A.B. X (MPa)			ເຖິງ 35.0
ຄວາມກົດດັນດ້ານຫຼັງສູງສຸດ ຢູ່ທ່າເຮືອ Y	DB (MPa)		ເຖິງ 31.5
	DBW.6A.( solenoids ມາດຕະຖານ) (MPa)		AC(DC)10.0 AC(DC)16.0
	DBW.6B.(ໂຊເລນອຍກຳລັງແຮງສູງ) (MPa)		AC(DC) 16.0
ຄວາມກົດດັນທີ່ສາມາດປັບໄດ້	ຕ່ຳສຸດ (MPa)		ການໄຫຼເຂົ້າກັນ (ເບິ່ງເສັ້ນໂຄ້ງລັກສະນະ)
	ສູງສຸດ (MPa)		ສູງສຸດ 5.0, 10.0, 20.0, 31.5, 35.0
ການໄຫຼສູງສຸດ			DB10	DB15	DB20	DB25	DB30
	ການຕິດຕັ້ງແຜ່ນຍ່ອຍ (L/ນາທີ)		250	-	500	-	650
	ການເຊື່ອມຕໍ່ກະທູ້ (L/ນາທີ)		250	500	500	500	650
ນ້ໍາຄວາມກົດດັນ			ນ້ໍາມັນແຮ່ທາດ (ສໍາລັບການປະທັບຕາ NBR) ຫຼື phosphate ester (ສໍາລັບການປະທັບຕາ FPM)
ລະດັບອຸນຫະພູມຂອງນ້ໍາຄວາມກົດດັນ (℃)			-30 ເຖິງ +80
ໄລຍະຄວາມຫນືດ (ມມ ²/ວິນາທີ)			10 ຫາ 800
ລະດັບການປົນເປື້ອນ			NAS 1638 ຫ້ອງຮຽນ 9.

ຄຸນລັກສະນະຜະລິດຕະພັນແລະການນໍາໃຊ້ຂອງການບັນເທົາທຸກຄວາມກົດດັນ Valve DB 10

ຄຸນສົມບັດ:

▶ ການຕິດຕັ້ງແຜ່ນຍ່ອຍ

▶ Porting pattern to DIN 24 340, ຮູບແບບ E, ISO 6264 ແລະ CETOP - RP 121H

▶ການເຊື່ອມຕໍ່ທໍ່

▶ໃສ່ການເຊື່ອມຕໍ່

▶ ສາມອົງປະກອບການປັບປຸງ:

. Rotary knob

. Hex. ຫົວ screw ມີຫມວກປ້ອງກັນ

. ລູກບິດ rotary lockable ກັບຂະຫນາດ

▶ solenoid ດໍາເນີນການ unloading ຜ່ານວາວ spool ກໍ່ສ້າງໃນທິດທາງ

ຄໍາຮ້ອງສະຫມັກ:

Pressure Relief Valves DB 10 ຖືກນໍາໃຊ້ສໍາລັບການຈໍາກັດ (DB) ຫຼືການຈໍາກັດຄວາມກົດດັນຂອງການຄວບຄຸມ.

ຟັງຊັນ, ພາກສ່ວນ ແລະສັນຍາລັກຂອງວາວລະບາຍຄວາມກົດດັນ DB 10

ທົ່ວໄປ

ປະເພດປ່ຽງຄວາມກົດດັນ DB ແມ່ນປ່ຽງລະບາຍຄວາມກົດດັນທີ່ດໍາເນີນການທົດລອງ.

ປ່ຽງລະບາຍຄວາມດັນ (DB) ປະກອບດ້ວຍປ່ຽງຕົ້ນຕໍ (1) ທີ່ມີການປະກອບ spool ຕົ້ນຕໍ (3) ແລະປ່ຽງທີ່ດໍາເນີນການທົດລອງ (2) ທີ່ມີອົງປະກອບປັບຄວາມກົດດັນ.

ປ່ຽງລະບາຍຄວາມກົດດັນປະເພດ DB

ຄວາມກົດດັນທີ່ມີຢູ່ໃນຜອດ A ປະຕິບັດຕໍ່ spool ຕົ້ນຕໍ (3). ໃນເວລາດຽວກັນຄວາມກົດດັນແມ່ນຖືກນໍາໃຊ້ໂດຍຜ່ານສາຍຄວບຄຸມ (6) ແລະ (7), ທີ່ເຫມາະກັບ orifices (4) ແລະ (5), ໃນພາກຮຽນ spring loaded ຂ້າງຂອງ spool ຕົ້ນຕໍ (3) ແລະບານ (8. ) ໃນປ່ຽງຄວບຄຸມການທົດລອງ (2). ຖ້າຄວາມກົດດັນໃນພອດ A ເກີນວາວທີ່ກໍານົດໄວ້ໃນພາກຮຽນ spring (9), ບານ (8) ເປີດຕໍ່ກັບພາກຮຽນ spring (9).

ສັນຍານສໍາລັບການນີ້ມາຈາກພາຍໃນໂດຍຜ່ານສາຍຄວບຄຸມ (10) ແລະ (6) ຈາກພອດ A. ນ້ໍາຄວາມກົດດັນໃນພາກຮຽນ spring loaded ຂ້າງຂອງ spool ຕົ້ນຕໍ (3) ໃນປັດຈຸບັນໄຫຼຜ່ານສາຍຄວບຄຸມ (7), ເຈາະ orifice (11. ) ແລະບານ (8) ເຂົ້າໄປໃນຫ້ອງພາກຮຽນ spring (12). ໃນປະເພດ DB...50B/... ມັນໄຫຼພາຍໃນຜ່ານເສັ້ນຄວບຄຸມ (13) ໄປຫາຖັງ, ຫຼືປະເພດ DB..50/..Y... ພາຍນອກຜ່ານສາຍຄວບຄຸມ (14). ເນື່ອງຈາກ orifices (4) ແລະ (5) ການຫຼຸດລົງຄວາມກົດດັນເກີດຂຶ້ນຢູ່ທີ່ spool ຕົ້ນຕໍ (3), ການເຊື່ອມຕໍ່ຈາກພອດ A ກັບພອດ B ແມ່ນເປີດ. ໃນປັດຈຸບັນນ້ໍາຄວາມກົດດັນໄຫຼຈາກພອດ A ຫາພອດ B ໃນຂະນະທີ່ຮັກສາຄວາມກົດດັນປະຕິບັດງານທີ່ກໍານົດໄວ້.

ປ່ຽງລະບາຍຄວາມກົດດັນອາດຈະຖືກຖອດອອກຫຼືປ່ຽນໄປສູ່ຄວາມກົດດັນທີ່ແຕກຕ່າງກັນ (ໄລຍະຄວາມກົດດັນທີສອງ) ຜ່ານພອດ "X" (15).

ໂຄງສ້າງຂອງ DB...50B

ສັນຍາລັກຂອງ DB...50B

ແຈ້ງການ

1. ນ້ໍາຕ້ອງໄດ້ຮັບການກັ່ນຕອງ. ຄວາມດີຂອງການກັ່ນຕອງຂັ້ນຕ່ໍາແມ່ນ 20 ㎛.

2.The tank ຕ້ອງໄດ້ຮັບການຜະນຶກເຂົ້າກັນແລະການກັ່ນຕອງອາກາດຕ້ອງໄດ້ຮັບການຕິດຕັ້ງຢູ່ທາງເຂົ້າທາງອາກາດ.

3. ຜະລິດຕະພັນທີ່ບໍ່ມີ subplate ໃນເວລາທີ່ອອກຈາກໂຮງງານ, ຖ້າຕ້ອງການ, ກະລຸນາສັ່ງພິເສດ.

4.Valve fixing screws ຕ້ອງມີລະດັບຄວາມເຂັ້ມຂົ້ນສູງ (ຫ້ອງຮຽນ 10.9). ກະລຸນາເລືອກແລະນໍາໃຊ້, ໃຫ້ເຂົາເຈົ້າຕາມຕົວກໍານົດການທີ່ລະບຸໄວ້ໃນປຶ້ມຕົວຢ່າງ.

5. ຄວາມຫຍາບຂອງພື້ນຜິວທີ່ເຊື່ອມຕໍ່ກັບປ່ຽງແມ່ນຕ້ອງການຄວາມຫຍາບຂອງຫນ້າດິນແມ່ນ 0.8.

6. ການສໍາເລັດຮູບຂອງສິ້ນການຫາຄູ່ແມ່ນຕ້ອງການ 0.01/100mm.
