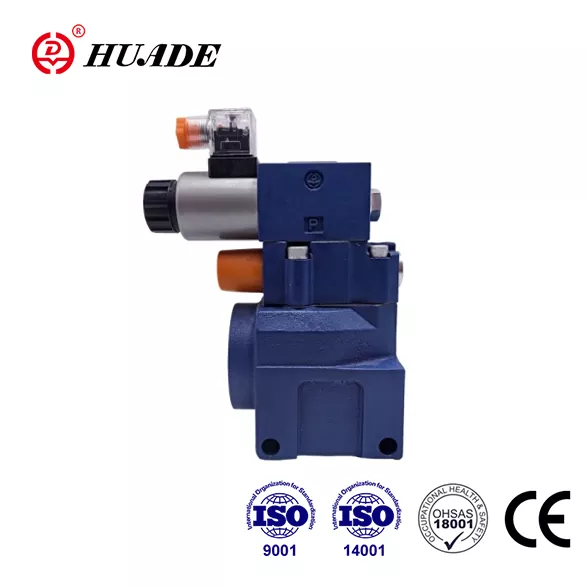

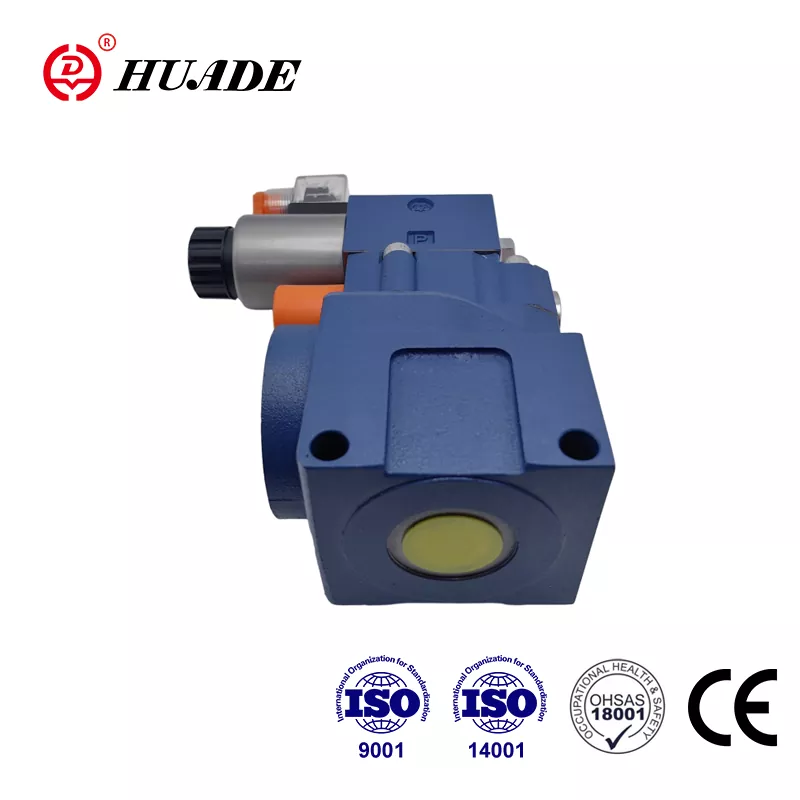

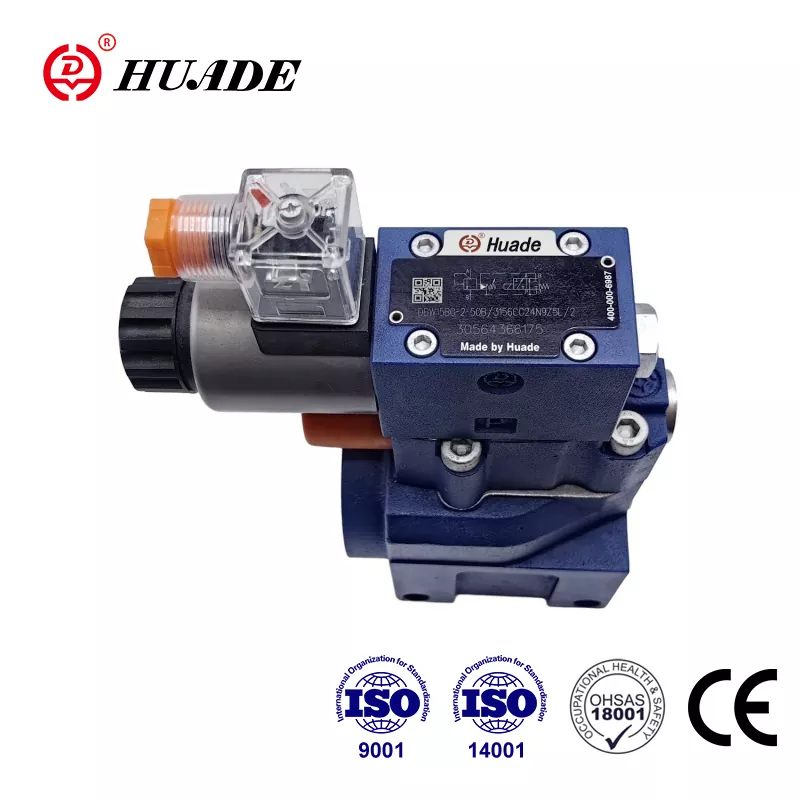

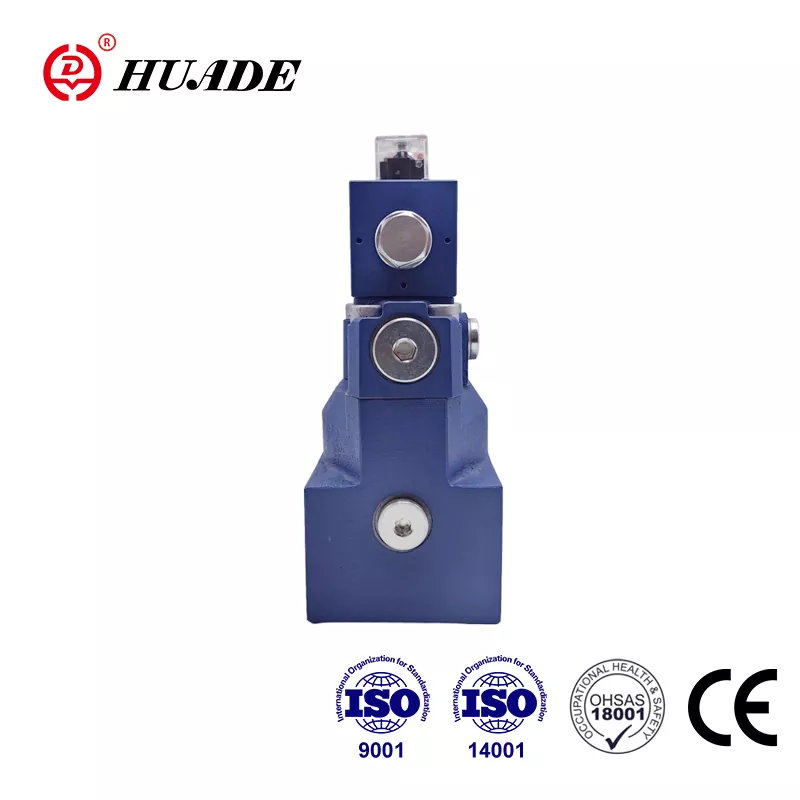

ວາວລະບາຍຄວາມກົດດັນ DBW 10

Huafilter ເປັນບໍລິສັດປະສົມປະສານການຄ້າອຸດສາຫະກໍາທີ່ສະຫນອງວາວບັນເທົາຄວາມກົດດັນHuade® DBW 10 ສໍາລັບລູກຄ້າຂອງພວກເຮົາ. Huade Hydraulics ໄດ້ຮັບການຍອມຮັບຢ່າງກວ້າງຂວາງໃນປະເທດຈີນ. Pressure Relief Valve DBW 10 ມີປະສິດທິພາບດີກ່ວາຜະລິດຕະພັນທີ່ຄ້າຍຄືກັນອື່ນໆໃນພາກສະຫນາມນີ້. ມັນຄົບຖ້ວນຕາມມາດຕະຖານສາກົນ. ພວກເຮົາແນ່ໃຈວ່າຄຸນນະພາບສອດຄ່ອງກັບຄວາມຕ້ອງການຂອງທ່ານ. ເພື່ອສະຫນອງການສະຫນັບສະຫນູນດ້ານວິຊາການ, ພວກເຮົາເປັນເຈົ້າຂອງວິສະວະກອນການຂາຍມືອາຊີບ. ຄວາມປາຖະຫນາຂອງພວກເຮົາແມ່ນເພື່ອສະຫນອງການບໍລິການແລະຜະລິດຕະພັນທີ່ມີຄຸນນະພາບສໍາລັບຄູ່ຮ່ວມງານທົ່ວໂລກ.

ສົ່ງສອບຖາມ PDF DownLoad

Huade® Pressure Relief Valve DBW 10 ມີຄວາມທົນທານກວ່າເມື່ອທຽບກັບຜະລິດຕະພັນທີ່ຄ້າຍຄືກັນອື່ນໆ. ເຫດຜົນແມ່ນວ່າ Huade Hydraulic ມີການຮ່ວມມືໃນໄລຍະຍາວສອງຢ່າງກັບ Rexroth. ປະເພດ DBW 10 ສາມາດທົດແທນປ່ຽງຊຸດດຽວກັນທີ່ສະເຫນີໂດຍ Rexroth. ເພື່ອສະຫນອງຜະລິດຕະພັນໄຮໂດຼລິກ, ໂຮງງານໄດ້ນໍາສະເຫນີອຸປະກອນການຜະລິດແບບພິເສດ 750 ຈາກທົ່ວໂລກ. ໂຮງງານໄດ້ເອົາໃຈໃສ່ຫຼາຍຕໍ່ການປະຕິບັດຂອງຜະລິດຕະພັນແລະມຸ່ງຫມັ້ນທີ່ຈະສະຫນອງລູກຄ້າດ້ວຍປ່ຽງໄຮໂດຼລິກທີ່ມີລາຄາຖືກ. ທຸກສາຂາຂອງໂຮງງານໄດ້ຜ່ານ ISO9001, ISO14001 ແລະ OH SAS18001. ຍີ່ຫໍ້Huade®ມີຊື່ສຽງສູງໃນປະເທດຈີນ. ເນື່ອງຈາກຄຸນນະພາບທີ່ເຊື່ອຖືໄດ້ແລະປະສິດທິພາບທີ່ຫມັ້ນຄົງ, ປ່ຽງຄວາມກົດດັນHuade®ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນເຄື່ອງຈັກວິສະວະກໍາແລະການກໍ່ສ້າງແລະອຸດສາຫະກໍາການທະຫານແລະຂົງເຂດອື່ນໆ.

ຕົວກໍານົດການຜະລິດຕະພັນຂອງ Pressure Relief Valve DBW 10

ທົ່ວໄປ
ການຕິດຕັ້ງ			ທາງເລືອກ
ນ້ຳໜັກ			DB10	DB15	DB20	DB25	DB30
	ແຜ່ນຍ່ອຍ ການຕິດຕັ້ງ	DB (Kg)	2.6	-	3.5	-	4.4
		DBW (Kg)	3.8	-	4.7	-	5.6
		DBC (Kg)	1.2 (ປະເພດ DBW ເພີ່ມ 1.2Kg
		DBC10 ຫຼື 30 (Kg)	1.5 (DBWC10 ຫຼື 30 ເພີ່ມ 1.2Kg)
	ກະທູ້ ການເຊື່ອມຕໍ່	DB..G. (ກລ)	5.3	5.2	5.1	5.0	4.8
		DBW..G. (ກລ)	6.5	6.4	6.3	6.2	6.0
ຂໍ້ມູນດ້ານວິຊາການສໍາລັບປ່ຽງທິດທາງ			ເບິ່ງ WE6.../...

ຂໍ້ມູນດ້ານວິຊາການໄຮໂດລິກ
ຄວາມກົດດັນການເຮັດວຽກສູງສຸດຢູ່ທີ່ພອດ A.B. X (MPa)			ເຖິງ 35.0
ຄວາມກົດດັນດ້ານຫຼັງສູງສຸດ ຢູ່ທ່າເຮືອ Y	DB (MPa)		ເຖິງ 31.5
	DBW.6A.( solenoids ມາດຕະຖານ) (MPa)		AC(DC)10.0 AC(DC)16.0
	DBW.6B.(ໂຊເລນອຍກຳລັງແຮງສູງ) (MPa)		AC(DC) 16.0
ຄວາມກົດດັນທີ່ສາມາດປັບໄດ້	ຕ່ຳສຸດ (MPa)		ການໄຫຼຂຶ້ນກັບ (ເບິ່ງເສັ້ນໂຄ້ງລັກສະນະ)
	ສູງສຸດ (MPa)		ສູງສຸດ 5.0, 10.0, 20.0, 31.5, 35.0
ການໄຫຼສູງສຸດ			DB10	DB15	DB20	DB25	DB30
	ການຕິດຕັ້ງແຜ່ນຍ່ອຍ (L/ນາທີ)		250	-	500	-	650
	ການເຊື່ອມຕໍ່ກະທູ້ (L/ນາທີ)		250	500	500	500	650
ນ້ໍາຄວາມກົດດັນ			ນ້ໍາມັນແຮ່ທາດ (ສໍາລັບການປະທັບຕາ NBR) ຫຼື phosphate ester (ສໍາລັບການປະທັບຕາ FPM)
ລະດັບອຸນຫະພູມຂອງນ້ໍາຄວາມກົດດັນ (℃)			-30 ເຖິງ +80
ໄລຍະຄວາມຫນືດ (ມມ ²/ວິນາທີ)			10 ຫາ 800
ລະດັບການປົນເປື້ອນ			NAS 1638 ຫ້ອງຮຽນ 9.

ຄຸນລັກສະນະຜະລິດຕະພັນແລະການນໍາໃຊ້ຂອງວາວບັນເທົາທຸກຄວາມກົດດັນ DBW 10

ຄຸນສົມບັດ:

▶ ການຕິດຕັ້ງແຜ່ນຍ່ອຍ

▶ Porting pattern to DIN 24 340, ຮູບແບບ E, ISO 6264 ແລະ CETOP - RP 121H

▶ການເຊື່ອມຕໍ່ທໍ່

▶ໃສ່ການເຊື່ອມຕໍ່

▶ ສາມອົງປະກອບການປັບປຸງ:

. ລູກບິດ Rotary

. Hex. ຫົວ screw ມີຫມວກປ້ອງກັນ

. ລູກບິດ rotary lockable ກັບຂະຫນາດ

▶ solenoid ດໍາເນີນການ unloading ຜ່ານວາວ spool ກໍ່ສ້າງໃນທິດທາງ

ຄໍາຮ້ອງສະຫມັກ:

ວາວບັນເທົາຄວາມກົດດັນ DBW 10 ຖືກນໍາໃຊ້ສໍາລັບການຈໍາກັດແລະ solenoid actuated unloading ຄວາມກົດດັນການຄວບຄຸມ.

ຟັງຊັນ, ພາກສ່ວນ ແລະ ສັນຍາລັກຂອງວາວລະບາຍຄວາມກົດດັນ DBW 10

ທົ່ວໄປ

ປ່ຽງຄວາມກົດດັນ DBW ແມ່ນປ່ຽງລະບາຍຄວາມກົດດັນທີ່ດໍາເນີນການທົດລອງ.

ປ່ຽງລະບາຍຄວາມດັນ (DB) ປະກອບດ້ວຍປ່ຽງຕົ້ນຕໍ (1) ທີ່ມີການປະກອບ spool ຕົ້ນຕໍ (3) ແລະປ່ຽງທີ່ດໍາເນີນການທົດລອງ (2) ທີ່ມີອົງປະກອບປັບຄວາມກົດດັນ.

ປ່ຽງລະບາຍຄວາມກົດດັນປະເພດ DB

ຄວາມກົດດັນທີ່ມີຢູ່ໃນຜອດ A ປະຕິບັດຕໍ່ spool ຕົ້ນຕໍ (3). ໃນເວລາດຽວກັນຄວາມກົດດັນແມ່ນຖືກນໍາໃຊ້ໂດຍຜ່ານສາຍຄວບຄຸມ (6) ແລະ (7), ທີ່ເຫມາະກັບ orifices (4) ແລະ (5), ໃນພາກຮຽນ spring loaded ຂ້າງຂອງ spool ຕົ້ນຕໍ (3) ແລະບານ (8. ) ໃນປ່ຽງຄວບຄຸມການທົດລອງ (2). ຖ້າຄວາມກົດດັນໃນພອດ A ເກີນວາວທີ່ກໍານົດໄວ້ໃນພາກຮຽນ spring (9), ບານ (8) ເປີດຕໍ່ກັບພາກຮຽນ spring (9).

ສັນຍານສໍາລັບການນີ້ມາຈາກພາຍໃນໂດຍຜ່ານສາຍຄວບຄຸມ (10) ແລະ (6) ຈາກພອດ A. ນ້ໍາຄວາມກົດດັນໃນພາກຮຽນ spring loaded ຂ້າງຂອງ spool ຕົ້ນຕໍ (3) ໃນປັດຈຸບັນໄຫຼຜ່ານສາຍຄວບຄຸມ (7), ເຈາະ orifice (11. ) ແລະບານ (8) ເຂົ້າໄປໃນຫ້ອງພາກຮຽນ spring (12). ໃນປະເພດ DB...50B/... ມັນໄຫຼພາຍໃນຜ່ານເສັ້ນຄວບຄຸມ (13) ໄປຫາຖັງ, ຫຼືປະເພດ DB..50/..Y... ພາຍນອກຜ່ານສາຍຄວບຄຸມ (14). ເນື່ອງຈາກ orifices (4) ແລະ (5) ການຫຼຸດລົງຄວາມກົດດັນເກີດຂຶ້ນຢູ່ທີ່ spool ຕົ້ນຕໍ (3), ການເຊື່ອມຕໍ່ຈາກພອດ A ກັບພອດ B ແມ່ນເປີດ. ໃນປັດຈຸບັນນ້ໍາຄວາມກົດດັນໄຫຼຈາກພອດ A ຫາພອດ B ໃນຂະນະທີ່ຮັກສາຄວາມກົດດັນປະຕິບັດງານທີ່ກໍານົດໄວ້.

ປ່ຽງລະບາຍຄວາມກົດດັນອາດຈະຖືກຖອດອອກຫຼືປ່ຽນໄປສູ່ຄວາມກົດດັນທີ່ແຕກຕ່າງກັນ (ໄລຍະຄວາມກົດດັນທີສອງ) ຜ່ານພອດ "X" (15).

ປ່ຽງລະບາຍຄວາມກົດດັນປະເພດ DBW

ຫນ້າທີ່ຂອງປ່ຽງນີ້ແມ່ນພື້ນຖານຄືກັນກັບປ່ຽງປະເພດ DB

ການ unloading ຢູ່ທີ່ spool ຕົ້ນຕໍ (3), ຢ່າງໃດກໍຕາມ, ແມ່ນບັນລຸໄດ້ໂດຍການກະຕຸ້ນວາວທິດທາງໃນຕົວ (16).

ໂຄງສ້າງຂອງ DBW...50B

ສັນຍາລັກຂອງ DBW...50B

ແຈ້ງການ

1. ນ້ໍາຕ້ອງໄດ້ຮັບການກັ່ນຕອງ. ຄວາມດີຂອງການກັ່ນຕອງຂັ້ນຕ່ໍາແມ່ນ 20 ㎛.

2.The tank ຕ້ອງໄດ້ຮັບການຜະນຶກເຂົ້າກັນແລະການກັ່ນຕອງອາກາດຕ້ອງໄດ້ຮັບການຕິດຕັ້ງຢູ່ທາງເຂົ້າທາງອາກາດ.

3. ຜະລິດຕະພັນທີ່ບໍ່ມີ subplate ໃນເວລາທີ່ອອກຈາກໂຮງງານ, ຖ້າຕ້ອງການ, ກະລຸນາສັ່ງພິເສດ.

4.Valve fixing screws ຕ້ອງມີລະດັບຄວາມເຂັ້ມຂົ້ນສູງ (ຫ້ອງຮຽນ 10.9). ກະລຸນາເລືອກແລະນໍາໃຊ້, ໃຫ້ເຂົາເຈົ້າຕາມຕົວກໍານົດການທີ່ລະບຸໄວ້ໃນປຶ້ມຕົວຢ່າງ.

5. ຄວາມຫຍາບຂອງພື້ນຜິວທີ່ເຊື່ອມຕໍ່ກັບປ່ຽງແມ່ນຕ້ອງການຄວາມຫຍາບຂອງຫນ້າດິນແມ່ນ 0.8.

6. ການສໍາເລັດຮູບຂອງສິ້ນການຫາຄູ່ແມ່ນຕ້ອງການ 0.01/100mm.
