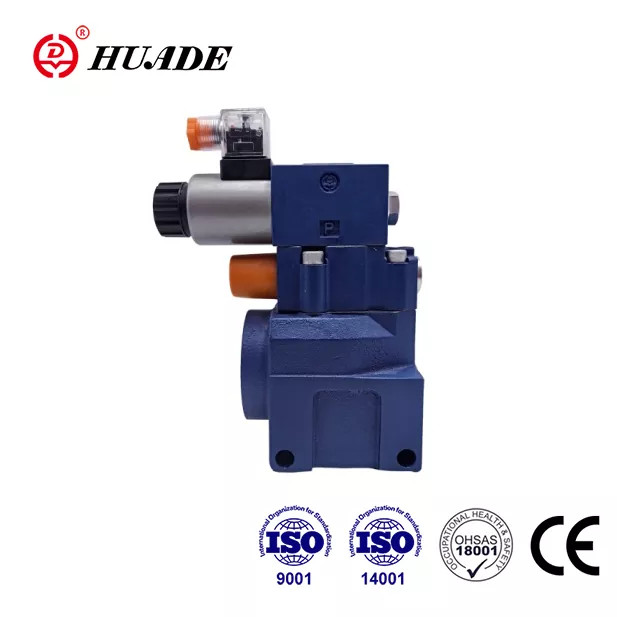

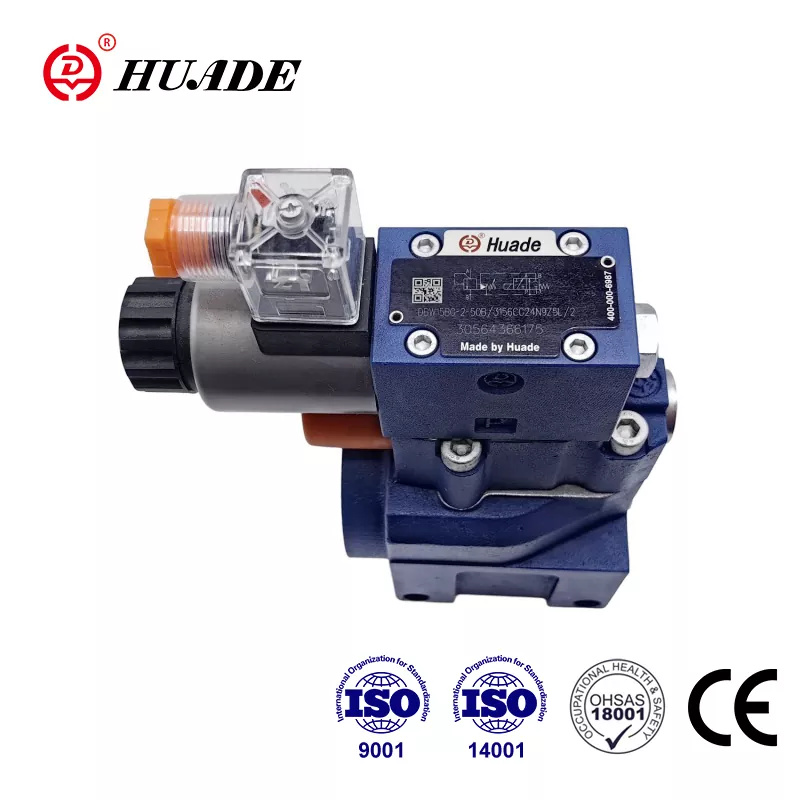

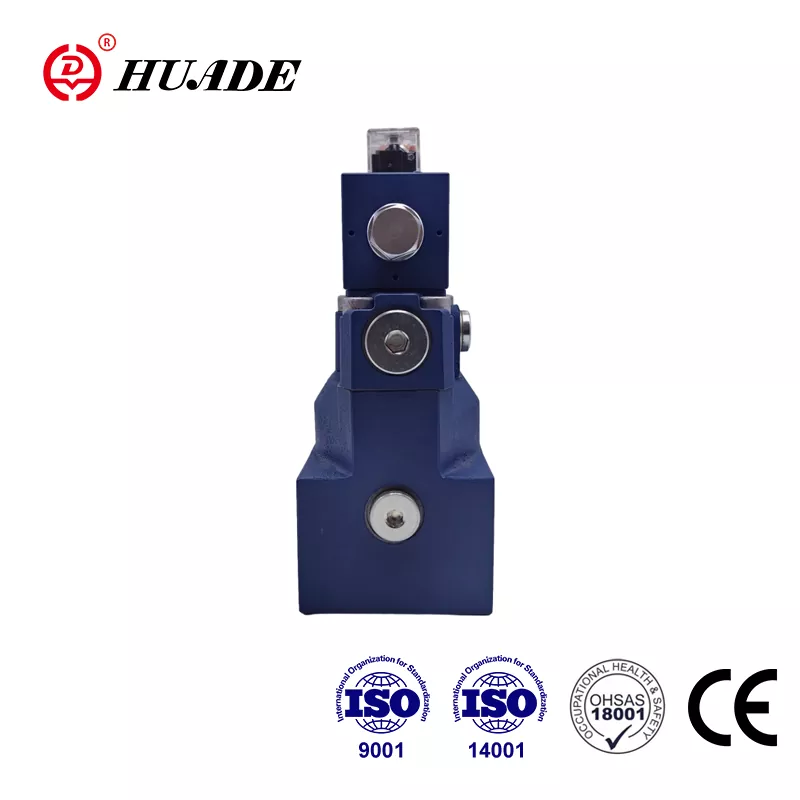

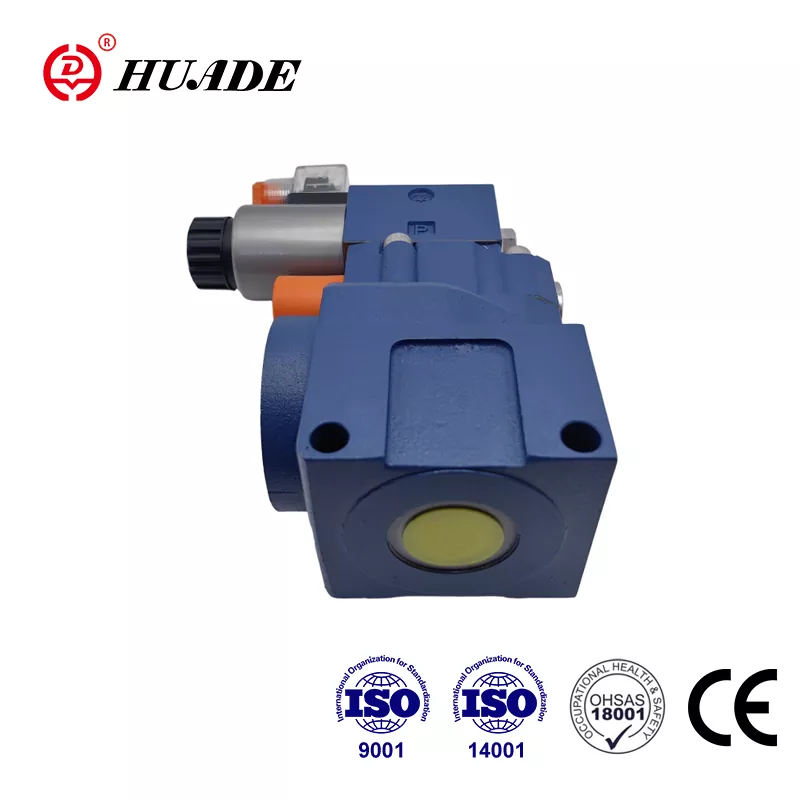

ວາວລະບາຍຄວາມກົດດັນ DBW 20

Huade Hydraulic ມັກຈະສະຫນອງປ່ຽງໄຮໂດຼລິກທີ່ມີຄຸນນະພາບຄ້າຍຄືກັນກັບຍີ່ຫໍ້ແຖວທໍາອິດແຕ່ໃນລາຄາທີ່ເຫມາະສົມກວ່າ. ປ່ຽງລະບາຍຄວາມກົດດັນ DBW 20 ສາມາດກົງກັບ Rexroth ໃນດ້ານການປະຕິບັດແລະພາລາມິເຕີ. ເຫດຜົນແມ່ນວ່າ Huade Hydraulic ໄດ້ນໍາສະເຫນີເຕັກໂນໂລຢີທີ່ທັນສະໄຫມຈາກ Rexroth ເນື່ອງຈາກການຮ່ວມມືໃນໄລຍະຍາວສອງຢ່າງກັບ Rexroth. ໃນຖານະເປັນຜູ້ຜະລິດທີ່ມີຄວາມເຂັ້ມແຂງຢ່າງຫຼວງຫຼາຍໃນພາກສະຫນາມຂອງລະບົບສາຍສົ່ງແລະການຄວບຄຸມໄຮໂດຼລິກ, Huade Hydraulic ເອົາໃຈໃສ່ຫຼາຍຕໍ່ການປະຕິບັດຂອງປ່ຽງຄວາມກົດດັນຂອງມັນແລະໄດ້ຮັບຄວາມນິຍົມຈາກຕະຫຼາດ. ທຸກສາຂາຂອງວິສາຫະກິດໄດ້ຜ່ານ ISO9001, ISO14001 ແລະ OH SAS18001. Huade® ເປັນຍີ່ຫໍ້ທີ່ມີຊື່ສຽງລະດັບຊາດຂອງຈີນ ເນື່ອງຈາກຄຸນນະພາບທີ່ເຊື່ອຖືໄດ້ ແລະປະສິດທິພາບທີ່ໝັ້ນຄົງຂອງຜະລິດຕະພັນ.

ຕົວກໍານົດການຜະລິດຕະພັນຂອງ Pressure Relief Valve DBW 20

ຄຸນ​ລັກ​ສະ​ນະ​ຜະ​ລິດ​ຕະ​ພັນ​ແລະ​ການ​ນໍາ​ໃຊ້​ຂອງ​ວາວ​ບັນ​ເທົາ​ທຸກ​ຄວາມ​ກົດ​ດັນ DBW 20​

ຄຸນສົມບັດ:

▶ ການຕິດຕັ້ງແຜ່ນຍ່ອຍ

▶ Porting pattern to DIN 24 340, ຮູບແບບ E, ISO 6264 ແລະ CETOP - RP 121H

▶ການເຊື່ອມຕໍ່ທໍ່

▶ໃສ່ການເຊື່ອມຕໍ່

▶ ສາມ​ອົງ​ປະ​ກອບ​ການ​ປັບ​ປຸງ​:

. ລູກບິດ Rotary

. Hex. ຫົວ screw ມີຫມວກປ້ອງກັນ

. ລູກບິດ rotary lockable ກັບຂະຫນາດ

▶ solenoid ດໍາເນີນການ unloading ຜ່ານວາວ spool ກໍ່ສ້າງໃນທິດທາງ

ຄໍາຮ້ອງສະຫມັກ:

ຫນ້າທີ່ຕົ້ນຕໍຂອງປ່ຽງບັນເທົາຄວາມກົດດັນ DBW 20 ແມ່ນເພື່ອຈໍາກັດແລະ solenoid actuate unloading ຄວາມກົດດັນຂອງການຄວບຄຸມ.

ພາກສ່ວນແລະສັນຍາລັກຂອງວາວບັນເທົາຄວາມກົດດັນ DBW 20

ທົ່ວໄປ

ປ່ຽງບັນທຸກຄວາມກົດດັນທີ່ດໍາເນີນການທົດລອງ DBW ປະກອບດ້ວຍປ່ຽງຕົ້ນຕໍ (1) ທີ່ມີການປະກອບ spool ຕົ້ນຕໍ (3) ແລະປ່ຽງທີ່ດໍາເນີນການທົດລອງ (2) ທີ່ມີອົງປະກອບປັບຄວາມກົດດັນ.

ປ່ຽງລະບາຍຄວາມກົດດັນປະເພດ DB

ຄວາມກົດດັນທີ່ມີຢູ່ໃນຜອດ A ປະຕິບັດຕໍ່ spool ຕົ້ນຕໍ (3). ໃນເວລາດຽວກັນຄວາມກົດດັນແມ່ນຖືກນໍາໃຊ້ໂດຍຜ່ານສາຍຄວບຄຸມ (6) ແລະ (7), ທີ່ເຫມາະກັບ orifices (4) ແລະ (5), ໃນພາກຮຽນ spring loaded ຂ້າງຂອງ spool ຕົ້ນຕໍ (3) ແລະບານ (8. ) ໃນປ່ຽງຄວບຄຸມການທົດລອງ (2). ຖ້າຄວາມກົດດັນໃນພອດ A ເກີນວາວທີ່ກໍານົດໄວ້ໃນພາກຮຽນ spring (9), ບານ (8) ເປີດຕໍ່ກັບພາກຮຽນ spring (9).

ສັນຍານສໍາລັບການນີ້ມາຈາກພາຍໃນໂດຍຜ່ານສາຍຄວບຄຸມ (10) ແລະ (6) ຈາກພອດ A. ນ້ໍາຄວາມກົດດັນໃນພາກຮຽນ spring loaded ຂ້າງຂອງ spool ຕົ້ນຕໍ (3) ໃນປັດຈຸບັນໄຫຼຜ່ານສາຍຄວບຄຸມ (7), ເຈາະ orifice (11. ) ແລະບານ (8) ເຂົ້າໄປໃນຫ້ອງພາກຮຽນ spring (12). ເນື່ອງຈາກ orifices (4) ແລະ (5) ການຫຼຸດລົງຄວາມກົດດັນເກີດຂຶ້ນຢູ່ທີ່ spool ຕົ້ນຕໍ (3), ການເຊື່ອມຕໍ່ຈາກພອດ A ກັບພອດ B ແມ່ນເປີດ. ໃນປັດຈຸບັນນ້ໍາຄວາມກົດດັນໄຫຼຈາກພອດ A ຫາພອດ B ໃນຂະນະທີ່ຮັກສາຄວາມກົດດັນປະຕິບັດງານທີ່ກໍານົດໄວ້.

ປ່ຽງລະບາຍຄວາມກົດດັນອາດຈະຖືກຖອດອອກຫຼືປ່ຽນໄປສູ່ຄວາມກົດດັນທີ່ແຕກຕ່າງກັນ (ໄລຍະຄວາມກົດດັນທີສອງ) ຜ່ານພອດ "X" (15).

ປ່ຽງລະບາຍຄວາມກົດດັນປະເພດ DBW

ຫນ້າທີ່ຂອງປ່ຽງນີ້ແມ່ນພື້ນຖານຄືກັນກັບປ່ຽງປະເພດ DB

ການ unloading ຢູ່ທີ່ spool ຕົ້ນຕໍ (3), ຢ່າງໃດກໍຕາມ, ແມ່ນບັນລຸໄດ້ໂດຍການກະຕຸ້ນວາວທິດທາງໃນຕົວ (16).

ໂຄງສ້າງຂອງ DBW...50B

ສັນຍາລັກຂອງ DBW...50B

ແຈ້ງການ

1. ນ້ໍາຕ້ອງໄດ້ຮັບການກັ່ນຕອງ. ຄວາມດີຂອງການກັ່ນຕອງຂັ້ນຕ່ໍາແມ່ນ 20 ㎛.

2.The tank ຕ້ອງໄດ້ຮັບການຜະນຶກເຂົ້າກັນແລະການກັ່ນຕອງອາກາດຕ້ອງໄດ້ຮັບການຕິດຕັ້ງຢູ່ທາງເຂົ້າທາງອາກາດ.

3. ຜະລິດຕະພັນທີ່ບໍ່ມີ subplate ໃນເວລາທີ່ອອກຈາກໂຮງງານ, ຖ້າຕ້ອງການ, ກະລຸນາສັ່ງພິເສດ.

4.Valve fixing screws ຕ້ອງມີລະດັບຄວາມເຂັ້ມຂົ້ນສູງ (ຫ້ອງຮຽນ 10.9). ກະ​ລຸ​ນາ​ເລືອກ​ແລະ​ນໍາ​ໃຊ້​, ໃຫ້​ເຂົາ​ເຈົ້າ​ຕາມ​ຕົວ​ກໍາ​ນົດ​ການ​ທີ່​ລະ​ບຸ​ໄວ້​ໃນ​ປຶ້ມ​ຕົວ​ຢ່າງ​.

5. ຄວາມຫຍາບຂອງພື້ນຜິວທີ່ເຊື່ອມຕໍ່ກັບປ່ຽງແມ່ນຕ້ອງການຄວາມຫຍາບຂອງຫນ້າດິນແມ່ນ 0.8.

6. ການສໍາເລັດຮູບຂອງສິ້ນການຫາຄູ່ແມ່ນຕ້ອງການ 0.01/100mm.
