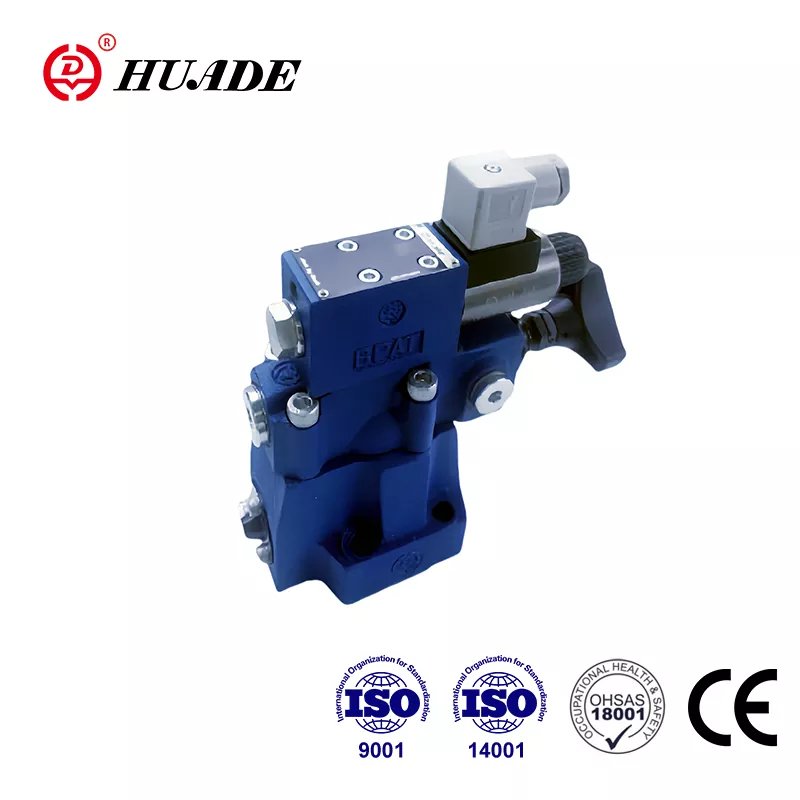

ສ້າງຕັ້ງຂຶ້ນໃນປີ 1979, Huade Hydraulic ໄດ້ຮ່ວມມືກັບ Bosch Rexroth ສອງຄັ້ງ. ການຮ່ວມມືໃນໄລຍະຍາວທັງສອງເຮັດໃຫ້ປ່ຽງຄວາມກົດດັນHuade®ສາມາດບັນລຸລະດັບດຽວກັນກັບຜະລິດຕະພັນ Rexroth. ປ່ຽງປິດຄວາມກົດດັນປະເພດ DAW ສາມາດທົດແທນຊຸດດຽວກັນຈາກ Rexroth ດ້ວຍລາຄາທີ່ຕໍ່າກວ່າ. ໃນຖານະເປັນຍີ່ຫໍ້ຊັ້ນນໍາໃນອຸດສາຫະກໍາໄຮໂດຼລິກຂອງຈີນ, ທຸກສາຂາຂອງວິສາຫະກິດໄດ້ຜ່ານ ISO9001, ISO14001 ແລະ OH SAS18001. ປ່ຽງປິດຄວາມກົດດັນ Huade® DAW ໄດ້ຜ່ານໃບຢັ້ງຢືນ CE. ປ່ຽງຄວາມກົດດັນHuade®ໄດ້ຮັບຄວາມຮັບຮູ້ຈາກຕະຫຼາດຢ່າງກວ້າງຂວາງແລະຄວາມໄວ້ວາງໃຈຂອງຜູ້ໃຊ້.
|
ຂະໜາດ |
10 |
20 |
30 |
|
|
Max.flow (L/ນາທີ) |
40 |
100 |
250 |
|
|
ລະດັບຄວາມກົດດັນ |
ເບິ່ງເສັ້ນໂຄ້ງລັກສະນະ |
|||
|
ພອດຄວາມກົດດັນປະຕິບັດງານ A (MPa) |
ເຖິງ 31.5 |
|||
|
ສູງສຸດ. ຄວາມກົດດັນທີ່ສາມາດຕັ້ງໄດ້ (MPa) |
ເຖິງ 8, ເຖິງ 16, ເຖິງ 31,5 |
|||
|
ນ້ໍາຄວາມກົດດັນ |
ນ້ໍາມັນແຮ່ທາດ (ສໍາລັບການປະທັບຕາ NBR), ຫຼື phosphate ester (ສໍາລັບການປະທັບຕາ FPM) |
|||
|
ໄລຍະຄວາມຫນືດ (ມມ ²/ວິນາທີ) |
10~800 |
|||
|
ລະດັບອຸນຫະພູມຂອງນ້ໍາຄວາມກົດດັນ (℃) |
-30 ເຖິງ +80 |
|||
|
ລະດັບການປົນເປື້ອນ (㎛) |
ລະດັບອະນຸຍາດສູງສຸດຂອງການປົນເປື້ອນຂອງນ້ໍາຄວາມກົດດັນແມ່ນ NAS 1638 ຫ້ອງຮຽນ 9. |
|||
|
ນ້ຳໜັກ (kg) |
ແລະ |
3.8 |
7.7 |
13.4 |
|
DAW |
4.9 |
8.8 |
14.5 |
|
ຄຸນສົມບັດ:
▶ ສໍາລັບການຕິດຕັ້ງ subplate:
▶ 4 ອົງປະກອບການປັບປຸງ:
● ລູກບິດ Rotary
● ແຂນເສື້ອທີ່ມີຮູບຫົກຫລ່ຽມພາຍໃນແລະຫມວກປ້ອງກັນ
● ລູກບິດມ້ວນທີ່ສາມາດລັອກໄດ້ດ້ວຍຂະໜາດ
● ລູກບິດ Rotary ທີ່ມີຂະຫນາດ
▶ 3 ລະດັບຄວາມກົດດັນ
▶ solenoid actuated unloading ຜ່ານວາວທິດທາງໃນຕົວ
ຄໍາຮ້ອງສະຫມັກ:
ປ່ຽງຄວບຄຸມຄວາມກົດດັນປະເພດ DAW ແມ່ນປ່ຽງປິດຄວາມກົດດັນທີ່ດໍາເນີນການທົດລອງ. ພວກມັນຖືກນໍາໃຊ້ເພື່ອປ່ຽນການໄຫຼຂອງປັ໊ມໄປຫາທາງຜ່ານທີ່ບໍ່ມີຄວາມກົດດັນທັນທີທີ່ຄວາມກົດດັນຂອງການໂຫຼດສະສົມ. ຄໍາຮ້ອງສະຫມັກເພີ່ມເຕີມສໍາລັບວາວແມ່ນຢູ່ໃນລະບົບທີ່ມີປັ໊ມຄວາມກົດດັນສູງແລະຕ່ໍາ. ໃນກໍລະນີນີ້, ປັ໊ມຄວາມກົດດັນຕ່ໍາຈະຖືກປ່ຽນເປັນທາງຜ່ານ unpressurised ທັນທີທີ່ຄວາມກົດດັນສູງທີ່ກໍານົດໄວ້.
ຄວາມກົດດັນປິດປ່ຽງໂດຍພື້ນຖານແລ້ວປະກອບດ້ວຍປ່ຽງຕົ້ນຕໍທີ່ມີການປະກອບ spool ຕົ້ນຕໍ, ປ່ຽງທົດລອງທີ່ມີອົງປະກອບປັບຄວາມກົດດັນແລະປ່ຽງກວດ. ໃນຂະຫນາດ 10 ປ່ຽງ, ປ່ຽງກວດສອບແມ່ນສ້າງເຂົ້າໄປໃນປ່ຽງຕົ້ນຕໍ. ໃນຂະຫນາດວາວ 25 ແລະ 32, ປ່ຽງກວດໄດ້ຖືກສ້າງເຂົ້າໄປໃນແຜ່ນແຍກຕ່າງຫາກທີ່ຕິດຕັ້ງພາຍໃຕ້ປ່ຽງຕົ້ນຕໍ.
ຄວາມກົດດັນປິດປ່ຽງປະເພດ DAW
ການໄຫຼຂອງປັ໊ມຈາກ P ຫາ A ຫຼື P ຫາ T.
ປັ໊ມສະຫນອງການໄຫຼຜ່ານປ່ຽງກວດ (1) ເຂົ້າໄປໃນລະບົບໄຮໂດຼລິກ (P ຫາ A). ຄວາມກົດດັນໃນຜອດ A ປະຕິບັດຜ່ານສາຍນັກບິນ (3) ເທິງແຖບຄວບຄຸມນັກບິນ (4). ໃນເວລາດຽວກັນ, ຄວາມກົດດັນໃນພອດ P ຜ່ານທາງ orifices (5) ແລະ (7) ກັບພາກຮຽນ spring loaded side ຂອງ spool ຕົ້ນຕໍ (6) ແລະ poppet (8) ໃນປ່ຽງທົດລອງ (2). ທັນທີທີ່ຄວາມກົດດັນທີ່ກໍານົດໄວ້ຕັດອອກໃນລະບົບໄຮໂດລິກແມ່ນບັນລຸໄດ້, poppet (8) lifts off ຕໍ່ພາກຮຽນ spring (9). ປະຈຸບັນ, ນ້ ຳ ຄວາມກົດດັນໄຫຼຜ່ານທາງ (5) ແລະ (7) ເຂົ້າໄປໃນຫ້ອງພາກຮຽນ spring (11). ຈາກ
ທີ່ນີ້, ນ້ໍາຈະຖືກສົ່ງຄືນໃສ່ຖັງພາຍໃນໂດຍຜ່ານສາຍຄວບຄຸມໃນປ່ຽງປະເພດ DA...30B/... ຫຼືພາຍນອກຜ່ານສາຍຄວບຄຸມໃນປ່ຽງປະເພດ DA.30B/..Y... ເນື່ອງຈາກ orifices (5) ແລະ. (7), ການຫຼຸດລົງຄວາມກົດດັນແມ່ນປະຈຸບັນຢູ່ໃນ spool ຕົ້ນຕໍ (6). ທໍ່ຕົ້ນຕໍ (6) ໃນປັດຈຸບັນຍົກອອກຈາກບ່ອນນັ່ງຂອງຕົນແລະເປີດການເຊື່ອມຕໍ່ຈາກ P ຫາ T. ປ່ຽງກວດ (1) ໃນປັດຈຸບັນ doses ການເຊື່ອມຕໍ່ຈາກ A ຫາ P. ປະຈຸບັນ poppet (8) ໄດ້ຖືກເປີດໂດຍຄວາມກົດດັນຂອງລະບົບຜ່ານການທົດລອງ. spool (4).
ການໄຫຼຂອງປັ໊ມຈາກ P ຫາ T ຫຼື P ຫາ A.
ພື້ນທີ່ຂອງ spool ທົດລອງ (4) ແມ່ນ 17% ຫຼາຍກ່ວາພື້ນທີ່ປະສິດທິພາບຂອງ poppet (8). ດັ່ງນັ້ນ, ຜົນບັງຄັບໃຊ້ທີ່ມີປະສິດຕິຜົນຢູ່ໃນ spool ທົດລອງ (4) ແມ່ນ, 17% ຫຼາຍກ່ວາຜົນບັງຄັບໃຊ້ທີ່ມີປະສິດຕິຜົນໃນ poppet (8). ເມື່ອຄວາມກົດດັນຂອງຕົວກະຕຸ້ນຕົກຢູ່ໃນຄວາມສໍາພັນກັບຄວາມກົດດັນທີ່ຕັດອອກໂດຍປ່ຽງທີ່ສອດຄ່ອງກັບຄວາມແຕກຕ່າງຂອງຄວາມກົດດັນຂອງສະຫຼັບ, ພາກຮຽນ spring (9) ຍູ້ poppet (8) ໄປຫາບ່ອນນັ່ງຂອງມັນ. ຫຼັງຈາກນັ້ນ, ຄວາມກົດດັນແມ່ນສ້າງຂຶ້ນໃນດ້ານຂອງພາກຮຽນ spring loaded ຂອງ spool ຕົ້ນຕໍ (6).ໂດຍສົມທົບກັບພາກຮຽນ spring (10), ນີ້ປິດ spool ຕົ້ນຕໍ (6) ແລະ isolates ການເຊື່ອມຕໍ່ຈາກ P ກັບ T. ການໄຫຼຂອງ pump ຜ່ານອີກເທື່ອຫນຶ່ງໂດຍຜ່ານ. ປ່ຽງກວດ (1) ເຂົ້າໄປໃນລະບົບໄຮໂດຼລິກ (P ຫາ A).
ປ່ຽງທິດທາງທີ່ກະຕຸ້ນ solenoid (12) ສາມາດ, ຢ່າງໃດກໍຕາມ, ປ່ຽນຄວາມກົດດັນຕັດທີ່ກໍານົດໄວ້ເຊິ່ງຢູ່ພາຍໃຕ້ປ່ຽງທົດລອງ (2) ບໍ່ວ່າຈະຈາກ P ຫາ T ຫຼືຮູບແບບ P ເປັນ A.
ໂຄງປະກອບການ DAW20,30 ...30B
ສັນຍາລັກຂອງ DAW...30B
