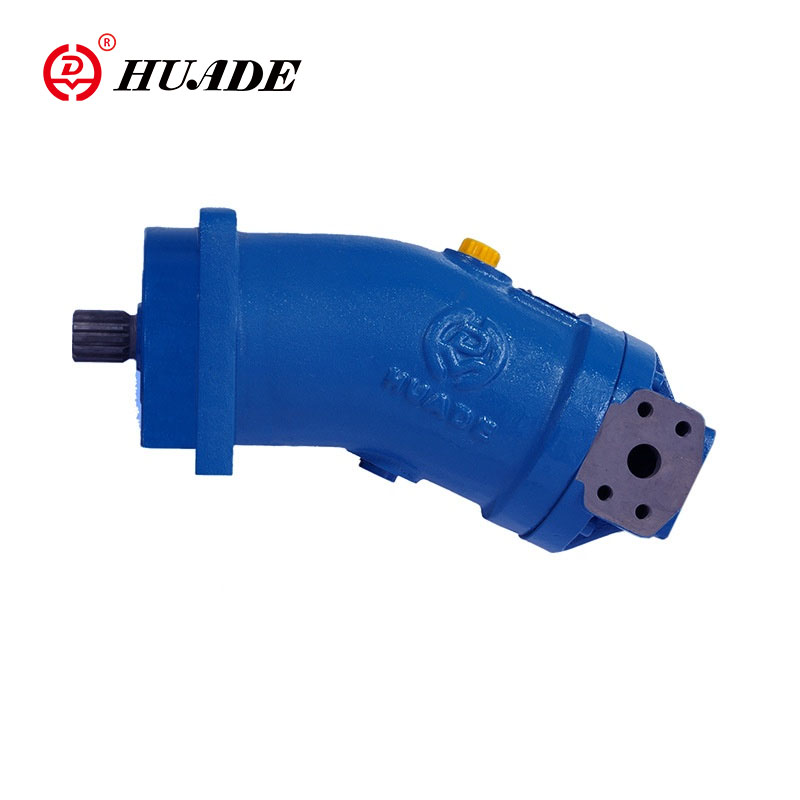

Axial Piston Fixed Pump/Motor A2F

A2F ແກນ piston ຄົງທີ່ / ມໍເຕີ A2F A2F ສາມາດນໍາໃຊ້ເປັນປັ໊ມຂອງມໍເຕີໃນໄດເວີ hydrostatic, ໃນວົງຈອນເປີດຫຼືປິດ. ມັນເປັນຫນ່ວຍ piston axial ຂອງການອອກແບບແກນໂຄ້ງທີ່ມີການໂຍກຍ້າຍຄົງທີ່. ຖ້າດໍາເນີນການເປັນປັ໊ມ, ການໄຫຼຂອງປັ໊ມ A2F ແມ່ນອັດຕາສ່ວນກັບຄວາມໄວຂອງໄດແລະການເຄື່ອນຍ້າຍ. ຖ້າດໍາເນີນການເປັນມໍເຕີ, ຄວາມໄວຜົນຜະລິດຂອງມໍເຕີ A2F ແມ່ນອັດຕາສ່ວນກັບປະລິມານທີ່ swept ແລະກົງກັນຂ້າມກັບອັດຕາສ່ວນການຍ້າຍ. ແຮງບິດຜົນຜະລິດເພີ່ມຂຶ້ນກັບການຫຼຸດລົງຂອງຄວາມກົດດັນລະຫວ່າງດ້ານຄວາມກົດດັນສູງແລະຕ່ໍາ.

ຕົວກໍານົດການຜະລິດຕະພັນຂອງ Axial Piston Fixed Pump / Motor A2F

• ຂະຫນາດ: 10-500
• ຄວາມກົດດັນສູງສຸດ: ເຖິງ 40MPa
• ວົງຈອນ: ສໍາລັບວົງຈອນເປີດຫຼືປິດ.
• ການອອກແບບ: piston tapered axial, ການອອກແບບແກນໂຄ້ງ

▶Inlet ແຮງດັນການດໍາເນີນງານ

◆ສູບ

ຄວາມກົດດັນຕໍາ່ສຸດທີ່ພອດ A ຫຼື B

P_abs------- 0.08MPa

ໃນວົງຈອນປິດ, ຄວາມກົດດັນຂອງອາຫານຕ້ອງຢູ່ລະຫວ່າງ 0.2MPa ແລະ 0.6MPa, ອີງຕາມຄວາມໄວຂອງປັ໊ມແລະຄວາມຫນືດຂອງນ້ໍາໄຮໂດຼລິກ.

◆ມໍເຕີ

ຄວາມກົດດັນທີ່ Port A ຫຼື B

ຄວາມກົດດັນໃນນາມ PN = 35MPa

ຄວາມກົດດັນສູງສຸດ P_{ສູງສຸດ}= 40MPa

ຜົນລວມຂອງຄວາມກົດດັນຢູ່ພອດ A ແລະ B ຈະຕ້ອງບໍ່ເກີນ 70MPa (ຄວາມກົດດັນຂອງແຕ່ລະຂ້າງສູງສຸດ. 40MPa)

▶ແຮງດັນການເຮັດວຽກຂອງ Outlet

◆ສູບ

ຄວາມກົດດັນນາມ---P_N= 35MPa

ຄວາມກົດດັນສູງສຸດ ----- P_{ສູງສຸດ}= 40MPa

ຄວາມກົດດັນກໍລະນີ

▶ຄວາມກົດດັນກໍລະນີທີ່ອະນຸຍາດສູງສຸດ (ຢູ່ທີ່ພອດ T)

Pabs----0.2MPa

▶ ຊ່ວງ​ອຸນ​ຫະ​ພູມ​ນ​້​ໍາ​ມັນ​

t_ນາທີ---- -25℃

t_{ສູງສຸດ}--- +80 ℃​

▶ຊ່ວງຄວາມຫນືດ

V_ນາທີ---- (ສໍາລັບໄລຍະເວລາສັ້ນ) 10mm²/s

V_{ສູງສຸດ}--- (ສໍາລັບໄລຍະເວລາສັ້ນ) 1000mm²/s

▶ ຄວາມຫນືດໃນການເຮັດວຽກທີ່ດີທີ່ສຸດ

V_{ເລືອກ}--- 16-36mm²/s

ຄຸນ​ນະ​ສົມ​ບັດ​ຜະ​ລິດ​ຕະ​ພັນ​ແລະ​ການ​ນໍາ​ໃຊ້​ຂອງ Axial Piston Fixed Pump/Motor A2F

ຄຸນສົມບັດ

▶ ກຸ່ມ rotary ປະສິດທິພາບສູງທີ່ມີພື້ນທີ່ຄວບຄຸມ spherical ພິສູດໄດ້ດີມີຂໍ້ໄດ້ປຽບ: ຕົນເອງໄດ້ສູນກາງຄວາມໄວ peripheral ຕ່ໍາ, ປະສິດທິພາບສູງ.

▶ ລູກປືນມ້ວນແຂງແຮງທົນທານຕໍ່ຊີວິດການບໍລິການທີ່ຍາວນານ.

▶ Drive shaft ສາມາດຮັບຮອງເອົາການໂຫຼດ radial.

▶ ISO mounting flange, ເປັນເອກະພາບສໍາລັບການຍົກຍ້າຍຄົງທີ່.

▶ປັ໊ມ / ມໍເຕີແລະມໍເຕີປ່ຽນແປງຈາກຂະຫນາດ 55.

▶ ອາດຈະໃຊ້ຮ່ວມກັບຂອງແຫຼວທີ່ທົນທານຕໍ່ໄຟ.

▶ ການຜະລິດສຽງຕ່ໍາ.

ຄໍາຮ້ອງສະຫມັກ

Axial piston fixed pump / Motor A2F ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນເຄື່ອງຈັກວິສະວະກໍາ, ເຄື່ອງຈັກຖ່ານຫີນ, ເຄື່ອງຈັກກະສິກໍາ, ອຸປະກອນໂລຫະ, ເຄື່ອງມືເຄື່ອງຈັກ, ແລະອື່ນໆ.
