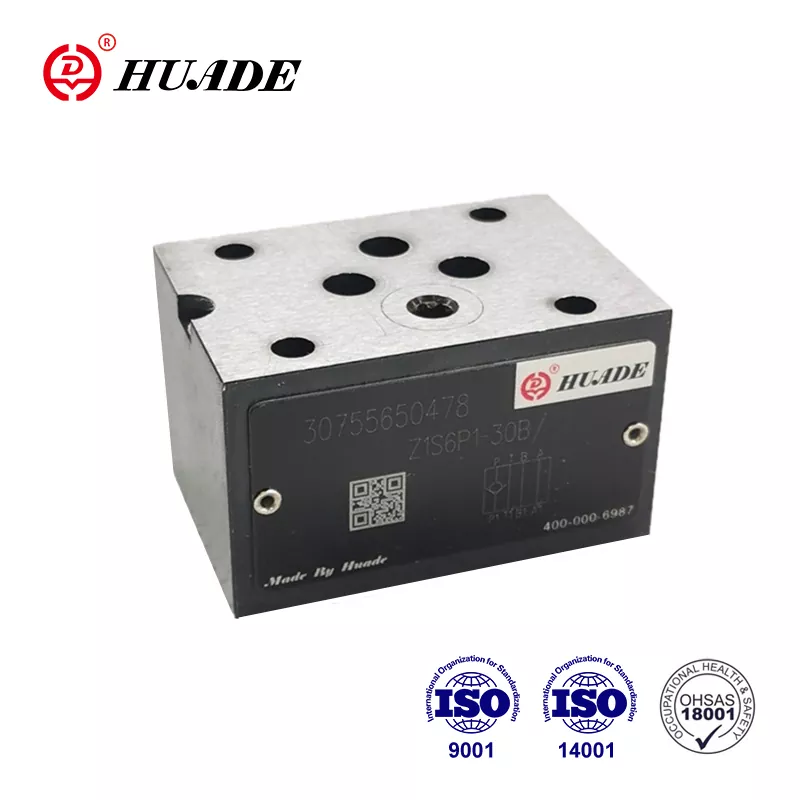

ໃນຖານະເປັນຜູ້ຜະລິດຊັ້ນນໍາຂອງຈີນຂອງເຕັກໂນໂລຊີລະບົບສາຍສົ່ງແລະການຄວບຄຸມບົບໄຮໂດຼລິກ, Huade ໄດ້ລວມເອົາເຕັກໂນໂລຊີທີ່ທັນສະໄຫມຈາກ Rexroth. ກວດວາວ Huade® Z1S ສາມາດທົດແທນຊຸດ Z1S ທີ່ສະເໜີໃຫ້ໂດຍ Rexroth ຢ່າງສົມບູນ. ມັນຄຸ້ມຄ່າ. Huade ໄດ້ຜ່ານ ISO9001, ISO14001, ແລະ ISO45001. Huade® cartridge valve Z1S ມີປະສິດທິພາບທີ່ເຊື່ອຖືໄດ້. ມັນເປັນຍີ່ຫໍ້ແຫ່ງຊາດເກົ່າແກ່ໃນປະເທດຈີນ. ມັນມີຄວາມກ້າວຫນ້າທາງດ້ານເຕັກໂນໂລຢີແລະທົນທານກວ່າຜະລິດຕະພັນທີ່ຄ້າຍຄືກັນໃນສາຍນີ້.
|
ຂໍ້ມູນດ້ານວິຊາການ (ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຢູ່ນອກຕົວກໍານົດການເຫຼົ່ານີ້, ກະລຸນາປຶກສາພວກເຮົາ!) |
||
|
ຂະໜາດ |
6 |
10 |
|
Max.flow(L/ນາທີ) |
40 |
100 |
|
ຄວາມກົດດັນການເຮັດວຽກສູງສຸດ (MPa) |
ເຖິງ 31.5 |
|
|
ຄວາມກົດດັນແຕກ |
ເບິ່ງເສັ້ນໂຄ້ງລັກສະນະ |
|
|
ນ້ໍາຄວາມກົດດັນ |
ນ້ໍາມັນແຮ່ທາດ (ສໍາລັບການປະທັບຕາ NBR) ຫຼື |
|
|
ລະດັບອຸນຫະພູມຂອງນ້ໍາຄວາມກົດດັນ (℃) |
-30～+80 |
|
|
ໄລຍະຄວາມຫນືດ (mm2/s) |
2.8 ຫາ 500 |
|
|
ນໍ້າໜັກ (Kg) |
0.8 |
2.3 |
ຄຸນສົມບັດ:
▶ ວາວແຜ່ນແຊນວິດສໍາລັບໃຊ້ໃນການປະກອບ stacking ຕັ້ງ
▶ 8 ຫນ້າທີ່ແຍກທີ່ແຕກຕ່າງກັນ
ຄໍາຮ້ອງສະຫມັກ:
ແຜ່ນເຊັກປ່ຽງ sandwich ປະເພດ Z1S ນີ້ຖືກນໍາໃຊ້ສໍາລັບການຕິດຕັ້ງ stacking ຕັ້ງ.
4.Functions, section, symbols of the Check Valve Sandwich Plate Z1S
ປ່ຽງ Z1S ເປັນປ່ຽງກວດກາທີ່ດໍາເນີນການໂດຍກົງໃນການອອກແບບແຜ່ນ sandwich. ມັນຖືກນໍາໃຊ້ສໍາລັບການປິດທີ່ບໍ່ມີການຮົ່ວໄຫຼໃນທິດທາງດຽວແລະອະນຸຍາດໃຫ້ການໄຫຼໂດຍບໍ່ເສຍຄ່າໃນທິດທາງຕ້ານ. ປະເພດວາວນີ້ມີປະທັບຕາໂລຫະລະຫວ່າງ poppet (3) ແລະທີ່ຢູ່ອາໄສ (1). ກວດວາວຂອງປະເພດ Z1S ໂດຍສະເພາະແມ່ນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມກົດດັນປະຕິບັດງານສູງກວ່າ 10.0 MPa ແລະຄວາມໄວການໄຫຼຫຼາຍກວ່າ 4 m / s.
1. ນ້ໍາຕ້ອງໄດ້ຮັບການກັ່ນຕອງ. ຄວາມດີຂອງການກັ່ນຕອງຂັ້ນຕ່ໍາແມ່ນ 20 ㎛.
2. ຖັງຕ້ອງໄດ້ຜະນຶກເຂົ້າກັນ ແລະເຄື່ອງກອງອາກາດຕ້ອງຖືກຕິດຕັ້ງຢູ່ທາງເຂົ້າ.
3. ຜະລິດຕະພັນທີ່ບໍ່ມີ subplate ເມື່ອອອກຈາກໂຮງງານ, ຖ້າຕ້ອງການ, ກະລຸນາສັ່ງພິເສດ.
4. screws ແກ້ໄຂວາວຕ້ອງເປັນລະດັບຄວາມເຂັ້ມຂົ້ນສູງ (ຫ້ອງຮຽນ 10.9). ກະລຸນາເລືອກ ແລະນຳໃຊ້ພວກມັນຕາມພາລາມິເຕີທີ່ລະບຸໄວ້ໃນປຶ້ມຕົວຢ່າງ.
5. ຄວາມຫຍາບຂອງຫນ້າດິນທີ່ເຊື່ອມຕໍ່ກັບປ່ຽງແມ່ນຕ້ອງການ 0.8.
6. ການສໍາເລັດຮູບຂອງສິ້ນການຫາຄູ່ແມ່ນຕ້ອງການ 0.01/100mm.
