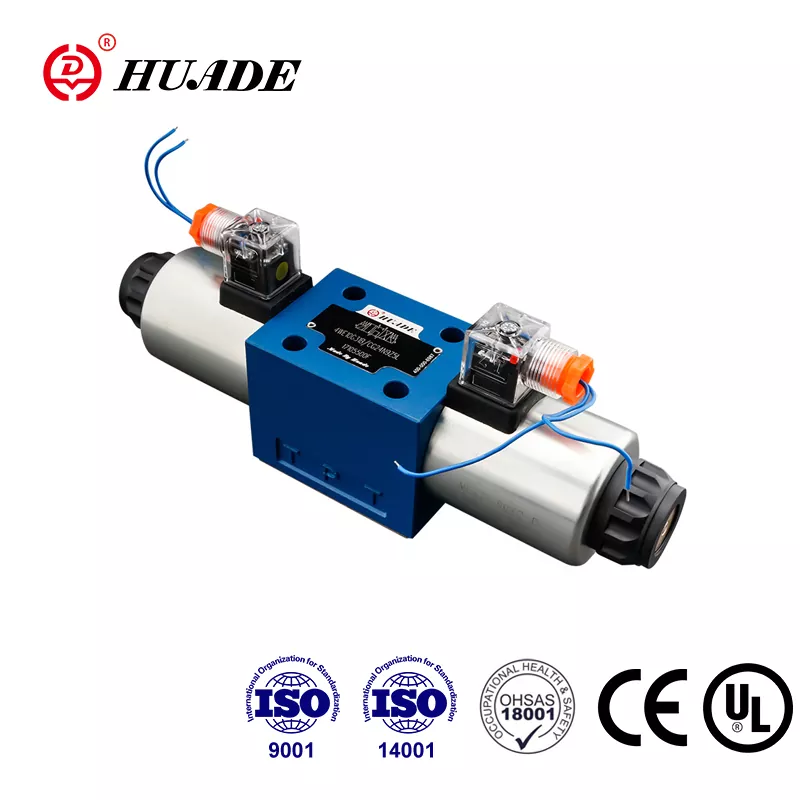

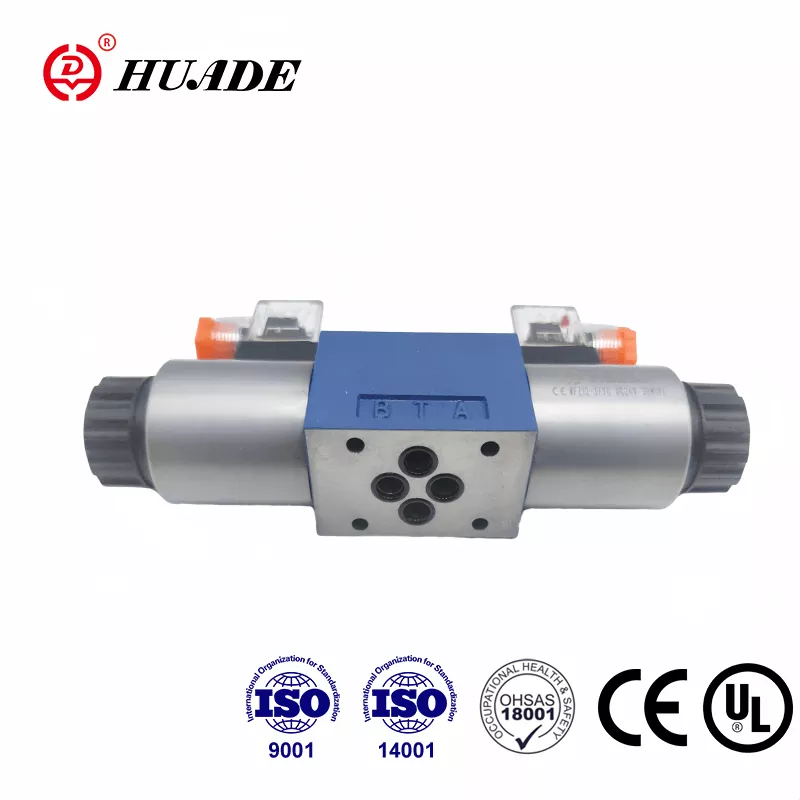

ຖືກສ້າງຕັ້ງຂຶ້ນໂດຍຜ່ານການຮ່ວມມືຍຸດທະສາດລະຫວ່າງລັດຖະບານຈີນແລະເຢຍລະມັນໃນປີ 1979, Huade Hydraulic ໄດ້ກາຍເປັນຜູ້ຜະລິດຊັ້ນນໍາໃນອຸດສາຫະກໍາໄຮໂດຼລິກຂອງຈີນ. Huade® directional spool valve type 4WE 10 E ສາມາດທົດແທນ Rexroth® ແບບດຽວກັນໄດ້ຢ່າງສົມບູນ. Huade ວາງຄວາມກົດດັນທີ່ຍິ່ງໃຫຍ່ກ່ຽວກັບຄຸນນະພາບທີ່ມີຫຼາຍກ່ວາ 750 ຕ່ອນອຸປະກອນການຜະລິດທີ່ກ້າວຫນ້າທີ່ນໍາເຂົ້າຈາກທົ່ວໂລກ. 4WE 10 ຊຸດວາວທິດທາງ solenoid ໄດ້ຜ່ານການຢັ້ງຢືນ UL. ມັນກ້າວຫນ້າທາງດ້ານເຕັກໂນໂລຢີແລະທົນທານຫຼາຍກ່ວາຜະລິດຕະພັນທີ່ຄ້າຍຄືກັນໃນສາຍນີ້. ໂຮງງານໄດ້ຜ່ານ ISO9001, ISO14001 ແລະ OH SAS18001. ປ່ຽງທິດທາງໄຮໂດຼລິກHuade®ມີສ່ວນຮ່ວມໃນຫຼາຍໂຄງການການຫັນປ່ຽນອຸປະກອນທາງດ້ານວິຊາການແລະການປ້ອງກັນແຫ່ງຊາດເນື່ອງຈາກການປະຕິບັດທີ່ເຊື່ອຖືໄດ້.
|
ຄວາມກົດດັນປະຕິບັດງານສູງສຸດ. |
ພອດ A.B.P (MPa) |
ເຖິງ 31.5 |
|
ພອດ T (MPa) |
16 |
|
|
ກະແສສູງສຸດ (L/ນາທີ) |
120 |
|
|
ພາກສ່ວນຂ້າມ (ສະຫຼັບຕຳແໜ່ງ 0): |
ດ້ວຍສັນຍາລັກ Q ປະມານ 6 % ຂອງພື້ນທີ່ນາມ |
|
|
ນ້ໍາຄວາມກົດດັນ |
ນໍ້າມັນແຮ່ທາດ (ສໍາລັບການປະທັບຕາ NBR) ຫຼື phosphate ester (ສໍາລັບການປະທັບຕາ FPM) |
|
|
ລະດັບອຸນຫະພູມຂອງນ້ໍາຄວາມກົດດັນ (℃) |
-30～+80 |
|
|
ໄລຍະຄວາມຫນືດ (mm2/s) |
2.8~500 |
|
|
ນ້ຳໜັກ (kg) |
ວາວກັບ 1 solenoid |
5.1(DC),4.3(AC) |
|
ວາວທີ່ມີ 2 solenoids |
6.7(DC), 5.1(AC) |
|
ຄຸນສົມບັດ:
▶ ປ່ຽງ spool ທິດທາງທີ່ປະຕິບັດໂດຍ solenoid ໂດຍກົງເປັນສະບັບມາດຕະຖານ
▶ Wet pin DC ຫຼື AC solenoids ກັບ coils ຖອດອອກໄດ້
▶ ອາຍຸຍືນ
▶ ໂຄງຮ່າງທີ່ສົມບູນແບບ
▶ ທາງເລືອກໃນການຂັບເຄື່ອນດ້ວຍມື
▶ Coils ອາດຈະຖືກປ່ຽນແທນໂດຍບໍ່ມີການເປີດຫ້ອງຄວາມກົດດັນ
▶ທາງເລືອກຂອງການເຊື່ອມຕໍ່ໄຟຟ້າສູນກາງຫຼືສ່ວນບຸກຄົນ
▶ Porting pattern to Din 24 340 form A, ISO 4401 ແລະ CETOP - RP 121H
ປ່ຽງທິດທາງ 4WE 10 ໂດຍພື້ນຖານແລ້ວປະກອບດ້ວຍທີ່ຢູ່ອາໄສ (1), ຫນຶ່ງຫຼືສອງ solenoids (2), spool ຄວບຄຸມ (3), ແລະຫນຶ່ງຫຼືສອງ springs ກັບຄືນ (4). ໃນເວລາພັກຜ່ອນ, spool ຄວບຄຸມ (3) ແມ່ນຖືຢູ່ໃນຕໍາແຫນ່ງສູນກາງຫຼືເບື້ອງຕົ້ນຂອງມັນໂດຍວິທີການສົ່ງຄືນ springs (4) (ຍົກເວັ້ນໃນກໍລະນີຂອງ impulse spools). ການຄວບຄຸມ spool (3) ແມ່ນດໍາເນີນການໂດຍ solenoids pin ປຽກ (2). ຜົນບັງຄັບໃຊ້ຂອງ solenoid (2) ປະຕິບັດຕໍ່ spool ຄວບຄຸມ (3) ແລະຍ້າຍມັນຈາກຕໍາແຫນ່ງສ່ວນທີ່ເຫຼືອຂອງມັນໄປຫາຕໍາແຫນ່ງທ້າຍທີ່ຕ້ອງການ. ນີ້ອະນຸຍາດໃຫ້ໄຫຼຟຣີຈາກ P ຫາ A ແລະ B ຫາ T ຫຼື P ຫາ B ແລະ A ຫາ T.
on de-energizing solenoid (2) spool ຄວບຄຸມ (3) ຖືກສົ່ງກັບຕໍາແຫນ່ງເບື້ອງຕົ້ນຂອງຕົນໂດຍພາກຮຽນ spring ກັບຄືນ (4).
ທາງເລືອກໃນການຂັບເຄື່ອນດ້ວຍມື (5) pemits ຄວບຄຸມ spool (3) ທີ່ຈະຍ້າຍອອກໂດຍບໍ່ມີການ solenoids ໄດ້ຖືກ energized.
ແຜນວາດໂຄງສ້າງຂອງຊຸດ WE 10 30B
1. ນ້ໍາຕ້ອງໄດ້ຮັບການກັ່ນຕອງ. ຄວາມດີຂອງການກັ່ນຕອງຂັ້ນຕ່ໍາແມ່ນ 20 ㎛.
2. ຖັງຕ້ອງຖືກປະທັບຕາແລະການກັ່ນຕອງອາກາດຕ້ອງຖືກຕິດຕັ້ງຢູ່ທາງເຂົ້າທາງອາກາດ.
3. ຜະລິດຕະພັນທີ່ບໍ່ມີ subplate ໃນເວລາທີ່ອອກຈາກໂຮງງານ.
4. screws fixing ວາວຕ້ອງໄດ້ຮັບການຄັດເລືອກແລະນໍາໃຊ້ຕາມປື້ມຕົວຢ່າງ.
5. ຄວາມຫຍາບຂອງຫນ້າດິນທີ່ເຊື່ອມຕໍ່ກັບປ່ຽງແມ່ນຕ້ອງການ 0.8.
6. ການສໍາເລັດຮູບຂອງສິ້ນການຫາຄູ່ແມ່ນຕ້ອງການ 0.01/100mm.
