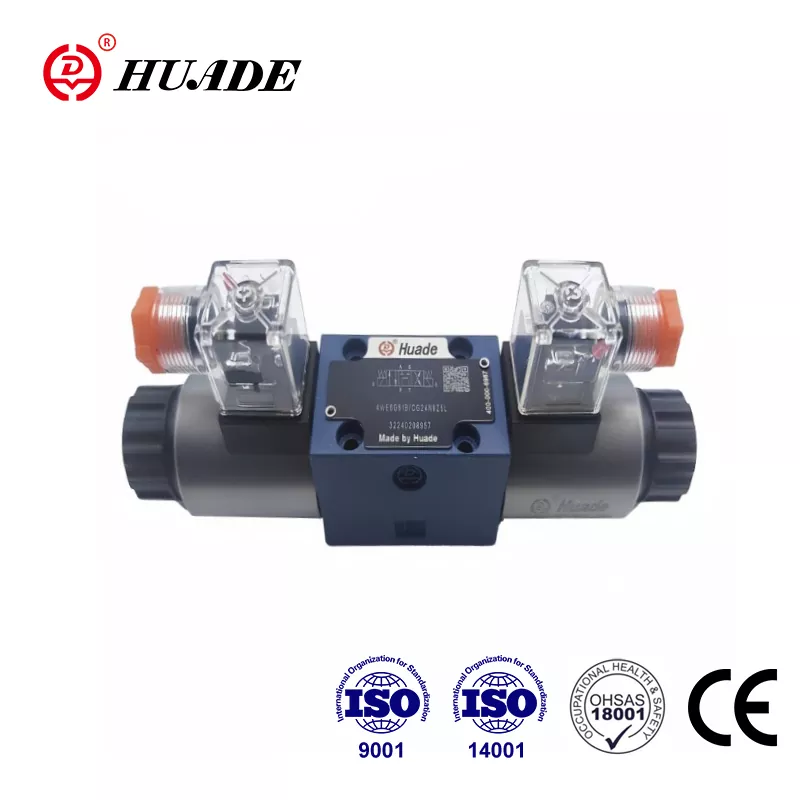

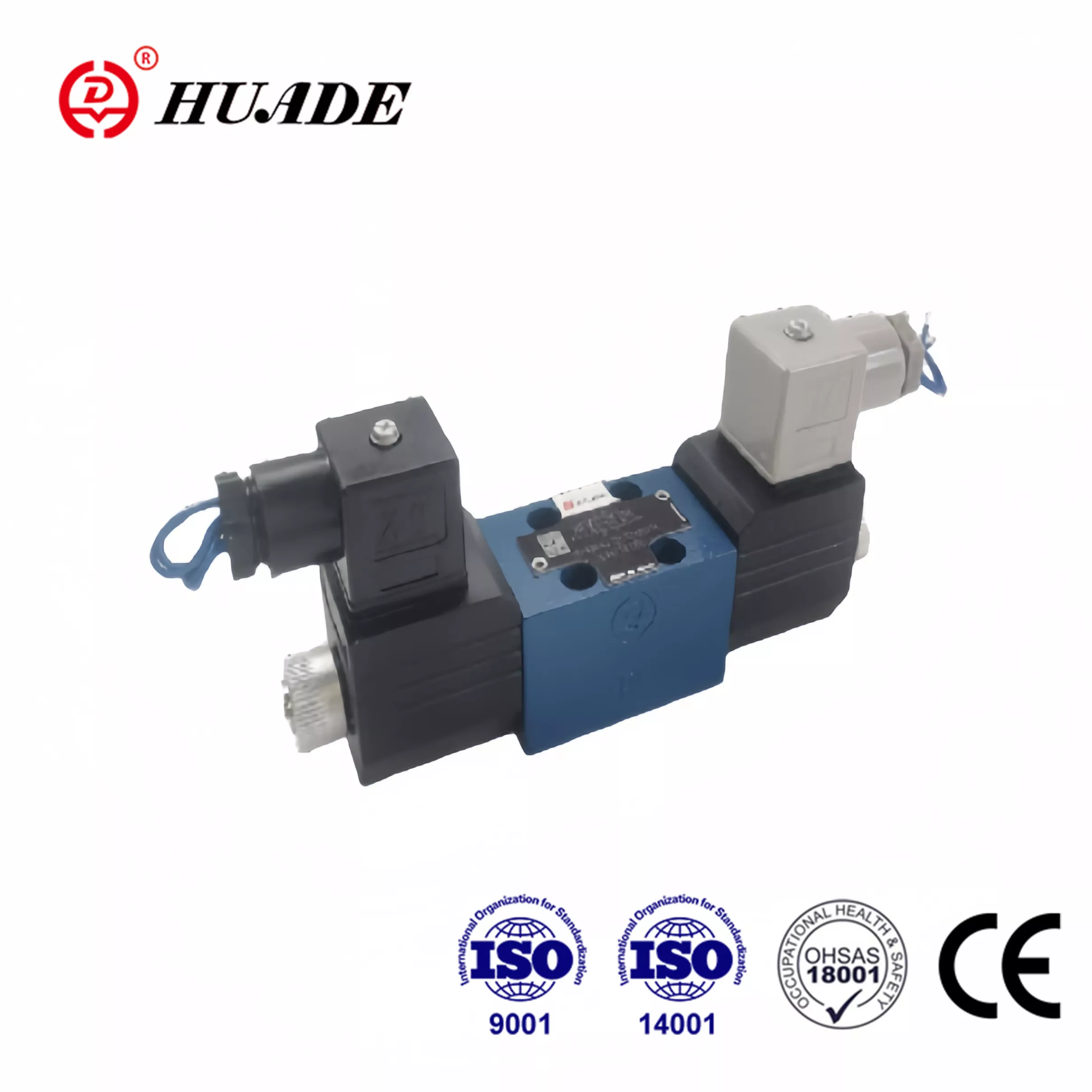

ການຮ່ວມມືຍຸດທະສາດລະຫວ່າງລັດຖະບານຈີນແລະເຢຍລະມັນຈາກປີ 1979, Huade ໄດ້ປະກອບເຕັກໂນໂລຊີທີ່ທັນສະໄຫມຈາກ Rexroth. Huade® WE 4 directional spool valve ເປັນທາງເລືອກທີ່ລາຄາບໍ່ແພງກັບແບບດຽວກັນທີ່ Rexroth ສະເຫນີ. Huade ເອົາໃຈໃສ່ຢ່າງໃຫຍ່ຫຼວງຕໍ່ຄຸນນະພາບ. Huade ມີລະບົບການທົດສອບທີ່ເຄັ່ງຄັດເພື່ອຮັບປະກັນວ່າທຸກໆວາວທິດທາງມີການປະຕິບັດທີ່ເຫນືອກວ່າ. ຊຸດວາວ solenoid ໄດ້ຜ່ານການຢັ້ງຢືນ CE. ວາວໄຮໂດຼລິກHuade®ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນເຄື່ອງຈັກວິສະວະກໍາແລະການກໍ່ສ້າງ, ໂລຫະ, ເຄື່ອງມືເຄື່ອງຈັກ, ການປົກປ້ອງສິ່ງແວດລ້ອມ, ການກໍ່ສ້າງເຮືອ, ຍານອາວະກາດ, ການຂົນສົ່ງທາງລົດໄຟ, ນໍ້າມັນແລະປິໂຕເຄມີ, ອຸດສາຫະກໍາການທະຫານແລະຂົງເຂດອື່ນໆ. ມັນເປັນຍີ່ຫໍ້ແຫ່ງຊາດທີ່ເຊື່ອຖືໄດ້ໃນປະເທດຈີນ.
|
ຂໍ້ມູນດ້ານວິຊາການໄຮໂດລິກ |
||
|
Max.operating pressure-ພອດ A,B,P (㎫) |
ເຖິງ 21.0 |
|
|
ພອດ T (㎫) |
10.0 .ດ້ວຍສັນຍາລັກ A ຫຼື B port T ຈະຕ້ອງໃຊ້ເປັນພອດຮົ່ວ |
|
|
Max.flow (L/ນາທີ) |
ເຖິງ 25 |
|
|
ນ້ໍາຄວາມກົດດັນ |
ນ້ຳມັນແຮ່ ຫຼື phosphate ester |
|
|
ໄລຍະຄວາມຫນືດ (mm2/s) |
2.8 ຫາ 500 |
|
|
ລະດັບອຸນຫະພູມຂອງນ້ໍາຄວາມກົດດັນ (℃) |
-30～+80 |
|
|
ລະດັບການປົນເປື້ອນ (㎛) |
ລະດັບການອະນຸຍາດສູງສຸດຂອງການປົນເປື້ອນຂອງນ້ໍາໄຮໂດຼລິກກັບ NAS 1638 ຫ້ອງຮຽນ 9. ດັ່ງນັ້ນພວກເຮົາແນະນໍາໃຫ້ການກັ່ນຕອງທີ່ມີອັດຕາການເກັບຮັກສາຕໍາ່ສຸດທີ່ β≥ 75. |
|
|
ນ້ຳໜັກ (kg) |
Valve with 1 solenoid 0.9 |
|
|
ຂໍ້ມູນດ້ານວິຊາການໄຟຟ້າ |
||
|
ແຮງດັນທີ່ສາມາດໃຊ້ໄດ້ (V) |
12. 24.220.110R 220R |
|
|
ການໃຊ້ພະລັງງານ (W) |
22 |
|
|
ໜ້າທີ່ |
ຢ່າງຕໍ່ເນື່ອງ |
|
|
ເວລາປ່ຽນ |
ເປີດ (ນາທີ) |
20 ຫາ 30 |
|
ປິດ (ນາທີ) |
10 ຫາ 20 |
|
|
ສູງສຸດ. ອຸນຫະພູມລ້ອມຮອບ (℃) |
+50 |
|
|
ສູງສຸດ. ອຸນຫະພູມ coil (℃) |
+150 |
|
|
ການປົກປ້ອງ DIN 40 050 |
IP65 |
|
|
ຄວາມຖີ່ຂອງການປ່ຽນ (ຮອບວຽນ/ຊມ) |
15000 |
|
|
ດ້ວຍການເຊື່ອມຕໍ່ໄຟຟ້າ, ຕົວນໍາປ້ອງກັນ (PE) ຕ້ອງໄດ້ຮັບການເຊື່ອມຕໍ່ຕາມກົດລະບຽບທີ່ກ່ຽວຂ້ອງ |
||
ຄຸນສົມບັດ:
▶ ປ່ຽງທິດທາງຂອງປະເພດ WE 4 ແມ່ນປ່ຽງປ່ຽງທິດທາງທີ່ເຮັດວຽກດ້ວຍ solenoid
▶ Wet pin solenoids of direct or alternating current
▶ Porting pattern to ISO 4401 ແລະ CETOP - RP 121H
ຄໍາຮ້ອງສະຫມັກ:
ປ່ຽງທິດທາງຂອງປະເພດ WE 4 ແມ່ນປ່ຽງ spool ທິດທາງທີ່ດໍາເນີນການ solenoid. ພວກເຂົາເຈົ້າຄວບຄຸມການເລີ່ມຕົ້ນ, ຢຸດແລະທິດທາງຂອງນ້ໍາ.
ປ່ຽງທິດທາງເຫຼົ່ານີ້ໂດຍພື້ນຖານແລ້ວປະກອບດ້ວຍທີ່ຢູ່ອາໄສ (1), ຫນຶ່ງຫຼືສອງ solenoids (2), spool ຄວບຄຸມ (3), ແລະຫນຶ່ງຫຼືສອງພາກຮຽນ spring (4).
spool ຄວບຄຸມ (3) ແມ່ນຖືໂດຍພາກຮຽນ spring ກັບຄືນ (4) ໃນສູນກາງຫຼືຢູ່ໃນຕໍາແຫນ່ງເບື້ອງຕົ້ນ (ຍົກເວັ້ນສໍາລັບ spools detented). ທໍ່ຄວບຄຸມ (3) ຖືກກະຕຸ້ນຜ່ານ solenoids pin ປຽກ (2). ຢູ່ໃນສະພາບທີ່ມີພະລັງ. ຜົນບັງຄັບໃຊ້ຂອງ solenoid (2) ປະຕິບັດໂດຍຜ່ານ plunger (5) ໃນ spool ຄວບຄຸມ (3) ແລະປ່ຽນດຽວກັນຈາກຕໍາແຫນ່ງສ່ວນທີ່ເຫຼືອຂອງມັນໄປຫາຕໍາແຫນ່ງສິ້ນສຸດທີ່ຕ້ອງການ. ດັ່ງນັ້ນ, ຮູບແບບການໄຫຼທີ່ຕ້ອງການຈາກ P ຫາ A ແລະ B ຫາ Tor P ຫາ B ແລະ A ຫາ T ຖືກເລືອກ. ເມື່ອ solenoid(2) ຖືກ de-energized, spool ຄວບຄຸມ (3) ຈະກັບຄືນສູ່ຄວາມເປັນກາງຂອງມັນ.
ສະບັບນີ້ແມ່ນວາວທິດທາງທີ່ມີ 2 ສະຫຼັບແລະຕໍາແຫນ່ງໂດຍພາກຮຽນ spring ກັບຄືນ (4). ການ override ຄູ່ມືການປົກຫຸ້ມຂອງແມ່ນໄດ້ສະຫນອງໃຫ້ເພື່ອໃຫ້ການ spool ການຄວບຄຸມ (3) ສາມາດເຮັດໄດ້ໂດຍບໍ່ມີການ
energizing solenoid ໄດ້.
