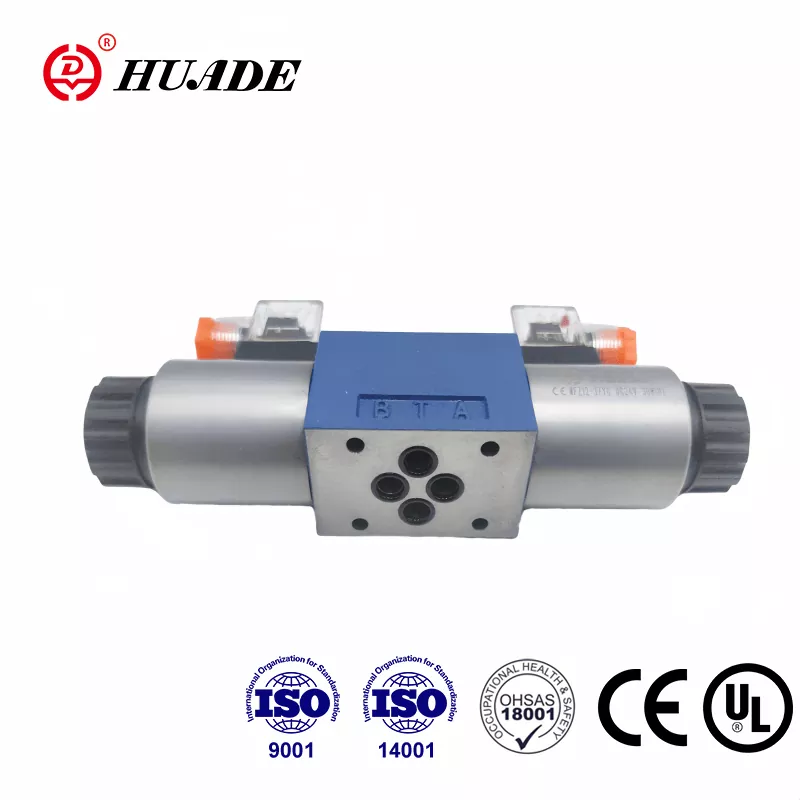

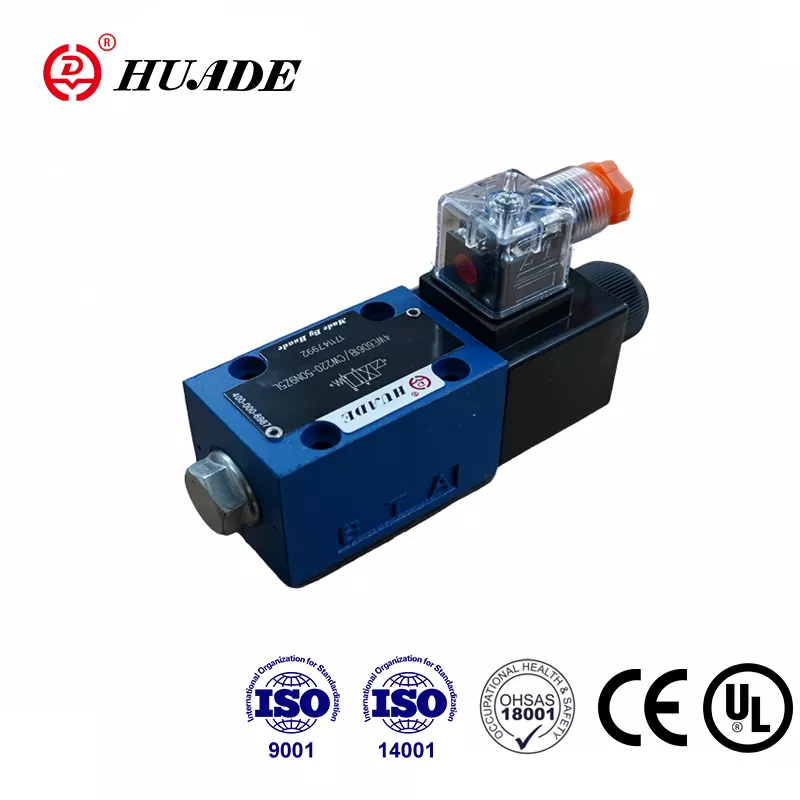

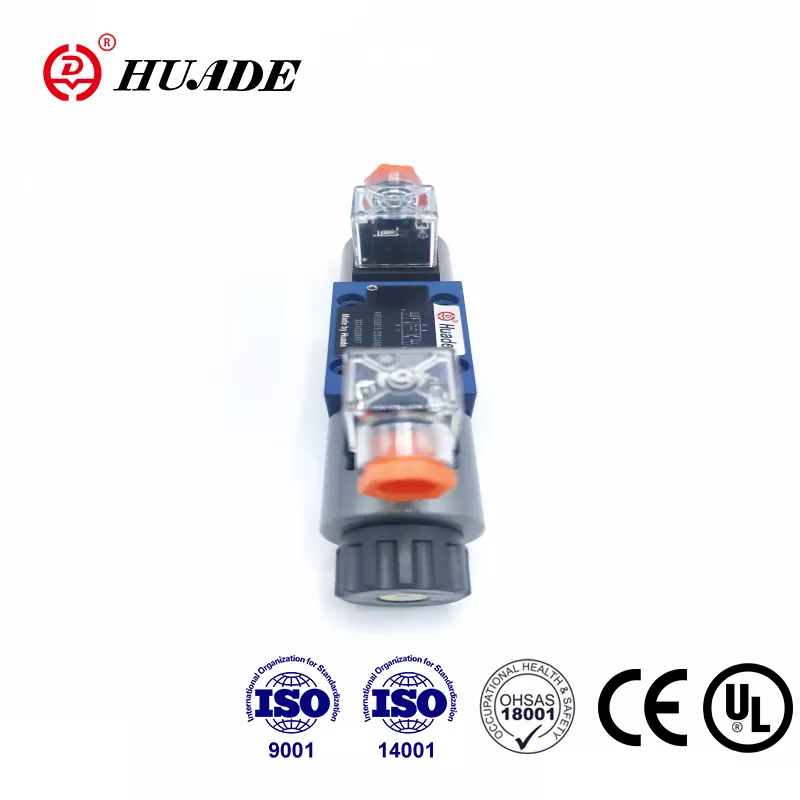

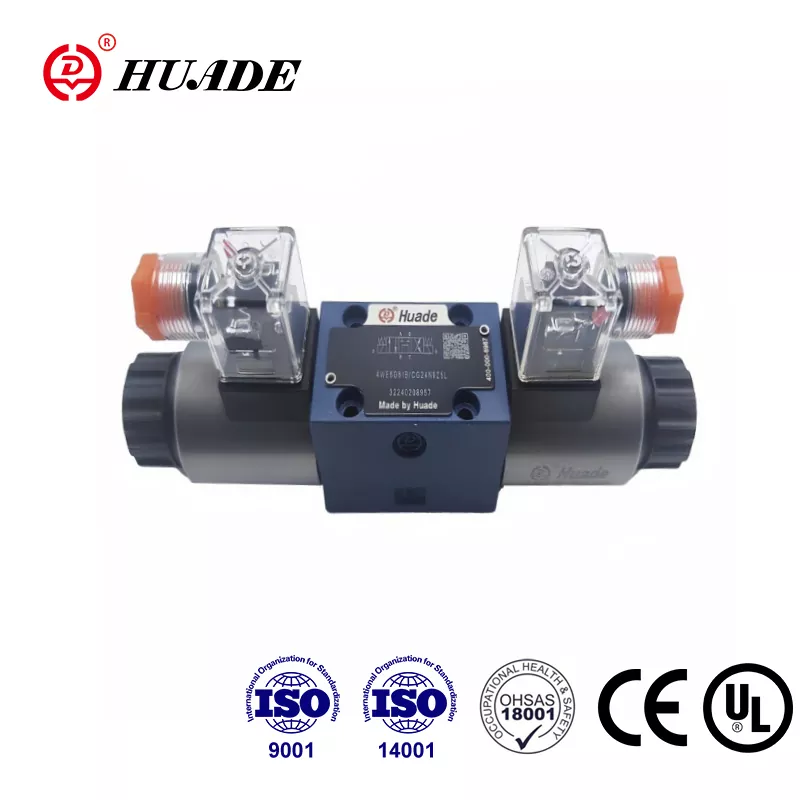

ກຸ່ມອຸດສາຫະກໍາປັກກິ່ງ Huade Hydraulic ເປັນບໍລິສັດຂອງລັດມີຊື່ສຽງທີ່ມີຄວາມພິເສດໃນການອອກແບບ, ການຜະລິດແລະການບໍລິການຂອງປ່ຽງໄຮໂດລິກແລະອຸປະກອນ. ວາວທິດທາງ solenoid ຂອງ Huade® 4WE 6 J ສາມາດທົດແທນແບບດຽວກັນທີ່ສະເຫນີໂດຍ Rexroth ເນື່ອງຈາກການຮ່ວມມືໃນໄລຍະຍາວສອງຄັ້ງກັບ Rexroth ຈາກ 1979. ປ່ຽງ solenoid directional valve WE 6 series ໄດ້ຜ່ານການຢັ້ງຢືນ CE. Huade ເອົາໃຈໃສ່ຢ່າງໃຫຍ່ຫຼວງຕໍ່ຄຸນນະພາບເພື່ອຮັບປະກັນວ່າທຸກໆປ່ຽງທິດທາງມີການປະຕິບັດທີ່ເຫນືອກວ່າ. R&D ແລະລະບົບການຄຸ້ມຄອງການຜະລິດຕອບສະຫນອງ ISO9001, ISO14001, ແລະ ISO45001. ປ່ຽງໄຮໂດຼລິກHuade®ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸດສາຫະກໍາການທະຫານແລະຂົງເຂດອື່ນໆໃນປະເທດຈີນເນື່ອງຈາກການປະຕິບັດທີ່ຫມັ້ນຄົງ. ມັນເປັນຍີ່ຫໍ້ແຫ່ງຊາດທີ່ເຊື່ອຖືໄດ້ໃນປະເທດຈີນ.
|
ໄຮໂດລິກ |
|||
|
Max.operating pressure Ports A,B,P (Mpa) |
ເຖິງ 35.0 |
||
|
ພອດ T (㎫) |
21(-);16(～) |
||
|
ດ້ວຍສັນຍາລັກ A ແລະ B, ພອດ T ຕ້ອງຖືກໃຊ້ເປັນພອດທໍ່ລະບາຍນໍ້າ |
|||
|
ການໄຫຼສູງສຸດ (L/ນາທີ) |
80(-);60(～) |
||
|
ນ້ໍາຄວາມກົດດັນ |
ນ້ຳມັນແຮ່ ຫຼື ຟອສເຟດເອສເຕີ |
||
|
ຊ່ວງຄວາມຫນືດ (mm2/s) |
2.8~500 |
||
|
ລະດັບອຸນຫະພູມຂອງນ້ໍາຄວາມກົດດັນ (℃) |
-30～+80 |
||
|
ລະດັບການປົນເປື້ອນ |
ລະດັບສູງສຸດທີ່ອະນຸຍາດຂອງການປົນເປື້ອນຂອງນ້ໍາໄຮໂດຼລິກກັບ NAS 1638 class9. |
||
|
ໄຟຟ້າ |
|||
|
ປະເພດແຮງດັນ |
DC |
AC 50/60Hz |
|
|
ແຮງດັນທີ່ສາມາດໃຊ້ໄດ້ (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
ການບໍລິໂພກພະລັງງານ (W) |
30 |
||
|
ການຖືພະລັງງານ (VA) |
- |
50 |
|
|
ການເປີດໄຟ (VA) |
- |
220 |
|
|
ໜ້າທີ່ |
ຢ່າງຕໍ່ເນື່ອງ |
||
|
ການປ່ຽນເວລາເປັນ IS0 6403 |
ເປີດ (ນາທີ) |
25 ຫາ 45 |
10 ຫາ 20 |
|
ປິດ (ນາທີ) |
10 ຫາ 25 |
15 ຫາ 40 |
|
|
ການປົກປ້ອງ DIN |
IP 65 |
||
|
ຄວາມຖີ່ຂອງການປ່ຽນ (ຮອບວຽນ/ຊມ) |
ເຖິງ 15000 |
ເຖິງ 7200 |
|
|
ດ້ວຍການເຊື່ອມຕໍ່ໄຟຟ້າ, ຕົວນໍາປ້ອງກັນ (PE) |
|||
ຄຸນສົມບັດ:
▶ Direct solenoid actuated directional spool valve ຮຸ່ນປະສິດທິພາບສູງ
▶ Wet pin DC ຫຼື AC solenoids ກັບ coil ຖອດອອກໄດ້
▶ ມື override, ທາງເລືອກ
▶ Solenoid coil ສາມາດຫມຸນຜ່ານ 90 °
▶ ມັນບໍ່ຈໍາເປັນທີ່ຈະເປີດຫ້ອງຄວາມກົດດັນທີ່ແຫນ້ນຫນາໃນເວລາທີ່ປ່ຽນ coil
▶ ການເຊື່ອມຕໍ່ໄຟຟ້າບໍ່ວ່າຈະເປັນການເຊື່ອມຕໍ່ສ່ວນບຸກຄົນຫຼືສູນກາງ
▶ Porting pattern to Din 24 340 form A, ISO 4401 ແລະ CETOP - RP 121H
ຄໍາຮ້ອງສະຫມັກ:
Solenoid operated Directional valves of type 4WE 6 J control the start, stop and direction of a fluid.
Essentially the directional control valves 4WE 6 consist of housing (1),one or two solenoids (2), the control spool(3), and one or two return springs (4). In the de-energized condition the control spool (3)is held in the neutral or initial position by means of return springs (4) (except for impulse spools).The control spool (3) is actuated via wet pin solenoids (2). The force of the solenoids (2)acts via the plunger (5) on the control spool (3)and pushes this from its neutral position to the required end position.This gives free-flow from P to A and B to T or P to B and A to T.
ເມື່ອ solenoid (2) ຖືກ de-energized, spool ຄວບຄຸມ (3) ຈະກັບຄືນສູ່ຕໍາແຫນ່ງທີ່ເປັນກາງໂດຍວິທີການຂອງ springs ກັບຄືນ (4).
ການ override ມືທາງເລືອກ (6), ອະນຸຍາດໃຫ້ການເຄື່ອນໄຫວຂອງ spool ການຄວບຄຸມ (3) ໂດຍບໍ່ມີການ energizing solenoid ໄດ້.
ແຜນວາດໂຄງສ້າງຂອງຊຸດ WE 6 61B
