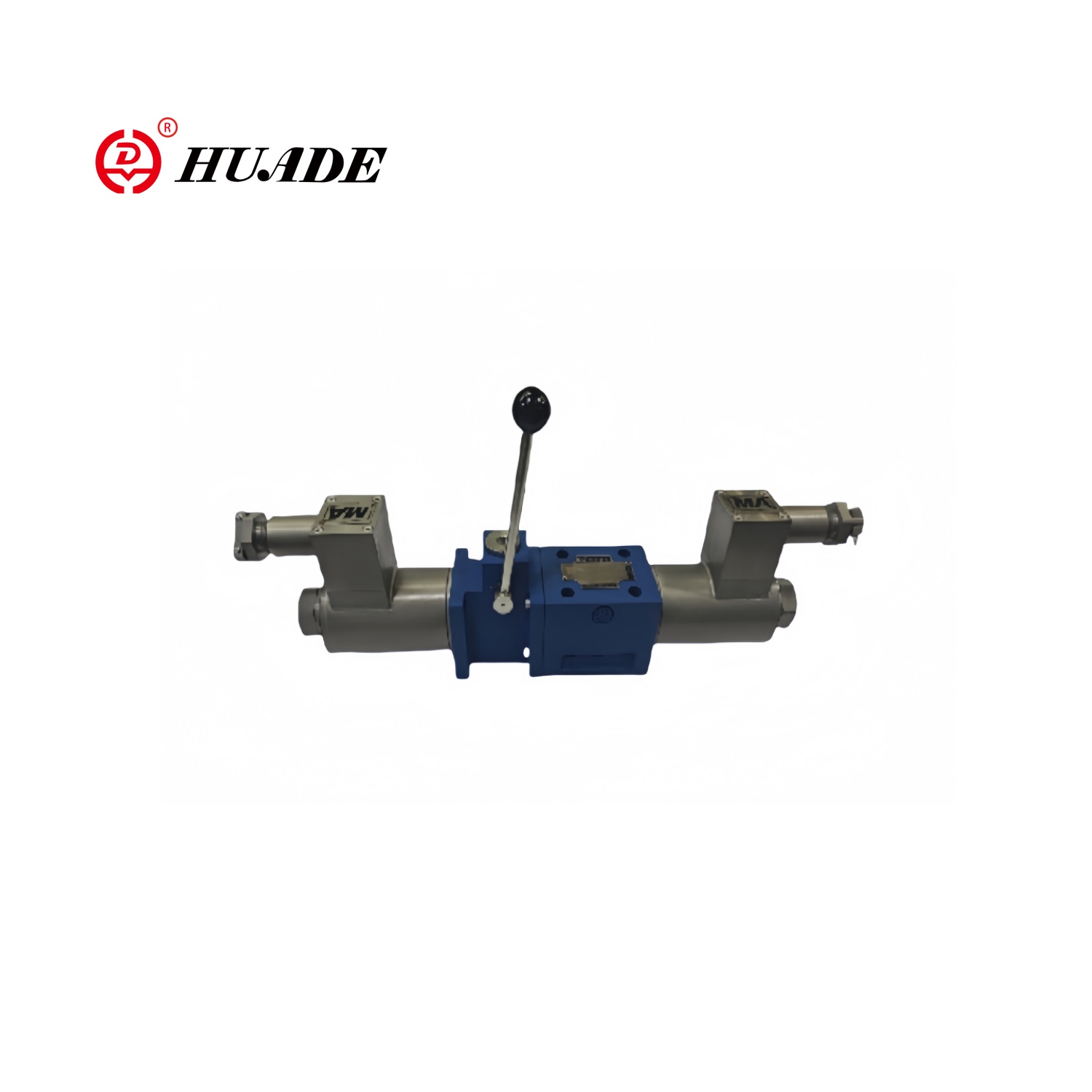

ປ່ຽງທິດທາງ solenoid ປ້ອງກັນການລະເບີດແມ່ນອຸປະກອນທີ່ຄວບຄຸມທິດທາງການໄຫຼຂອງນ້ໍາຜ່ານແຮງແມ່ເຫຼັກໄຟຟ້າ. ຊຸດ WE6 ປ້ອງກັນການລະເບີດໄດ້ຮັບຮອງເອົາການອອກແບບປ້ອງກັນການລະເບີດພິເສດເພື່ອຮັບປະກັນວ່າມັນຈະບໍ່ເຮັດໃຫ້ເກີດ sparks ຫຼືອຸນຫະພູມສູງໃນສະພາບແວດລ້ອມທີ່ຕິດໄຟແລະລະເບີດ, ດັ່ງນັ້ນຈຶ່ງຫຼີກເວັ້ນການລະເບີດ. ປ່ຽງ solenoid ປ້ອງກັນການລະເບີດນີ້ສ່ວນໃຫຍ່ແມ່ນໃຊ້ເພື່ອຄວບຄຸມທິດທາງການໄຫຼຂອງຂອງແຫຼວໃນລະບົບໄຮໂດຼລິກຫຼືນິວເມຕິກເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງສະພາບການເຮັດວຽກທີ່ແຕກຕ່າງກັນ.
|
ເທັກໂນໂລຍີຂໍ້ມູນ ical |
||
|
ການແກ້ໄຂຕໍາແຫນ່ງ |
ທາງເລືອກ | |
| ລະດັບອຸນຫະພູມສະພາບແວດລ້ອມ (℃) | -30 ຫາ +50 (ປະທັບຕາ NBR) | |
| -20 ຫາ +50 (ປະທັບຕາ FKM) | ||
| ນ້ຳໜັກ | solenoid ດຽວ (ກິໂລ) | 2.6 |
| ໂຊລິນອຍສອງເທົ່າ (ກິໂລ) | 4.3 | |
| ຄວາມກົດດັນສູງສຸດຂອງການດໍາເນີນງານ | ພອດ P, A, B (ແຖບ) | 350 |
| ພອດ T (ບາ) | 210 | |
| ເມື່ອຄວາມກົດດັນປະຕິບັດງານເກີນມູນຄ່າການອະນຸຍາດ, ສັນຍາລັກ spool A ແລະ B ຕ້ອງເຮັດໃຫ້ພອດ T ສໍາລັບການລະບາຍນ້ໍາ | ||
| ສູງສຸດ. ອັດຕາການໄຫຼ (L/ນາທີ) | 80 | |
| ພາກສ່ວນການໄຫຼເຂົ້າ (ສະຫຼັບຕຳແໜ່ງທີ່ເປັນກາງ) | ລຸ້ນ Q (ມມ2) | ປະມານ 6% ຂອງພື້ນທີ່ນາມ |
| ລຸ້ນ W (ມມ2) | ປະມານ 3% ຂອງພື້ນທີ່ນາມ | |
| ນ້ໍາ | ນ້ໍາມັນແຮ່ທາດທີ່ເຫມາະສົມສໍາລັບການປະທັບຕາ NBR ແລະ FKM | |
| phosphate ester ສໍາລັບປະທັບຕາ FKM | ||
| ລະດັບອຸນຫະພູມຂອງນ້ໍາ (℃) | -30 ຫາ +80 (ປະທັບຕາ NBR) | |
| -20 ຫາ +80 (ປະທັບຕາ FKM) | ||
| ໄລຍະຄວາມຫນືດ mm2/s | 2.8 ຫາ 500 | |
| ລະດັບການປົນເປື້ອນ | ລະດັບສູງສຸດທີ່ອະນຸຍາດຂອງການປົນເປື້ອນຂອງນ້ໍາ: ຊັ້ນ 9. NAS 1638 ຫຼື 20/18/15, ISO4406 | |
| ຂໍ້ມູນໄຟຟ້າ | ||
| ປະເພດຂອງແຮງດັນ | DC | |
| ແຮງດັນທີ່ສາມາດໃຊ້ໄດ້ (V) | 12, 24, 36, 110 | |
| ແຮງດັນທີ່ອະນຸຍາດໃຫ້ (deviation) % | -15 ເຖິງ +10 | |
| ພະລັງງານປ້ອນຂໍ້ມູນ (W) | 30 | |
| ຮູບແບບການເຮັດວຽກຂອງ solenoid | ເຮັດວຽກຢ່າງຕໍ່ເນື່ອງ | |
| ປ່ຽນເວລາຕາມມາດຕະຖານ ISO 6403 | ເປີດ (ນາທີ) | 25 ຫາ 45 |
| ປິດ (ນາທີ) | 10 ຫາ 25 | |
| ຄວາມຖີ່ສະຫຼັບ (ຄັ້ງ/ຊມ) | ເຖິງ 15000 | |
| ສູງສຸດ. ອຸນຫະພູມ coils (℃) | +150 | |
ຄຸນສົມບັດ:
▶ປ່ຽງທິດທາງປ້ອງກັນການລະເບີດປະເພດທີ່ດໍາເນີນການໂດຍກົງແມ່ນໃຊ້ເປັນປະເພດມາດຕະຖານ
▶ DIN24 340 A ປະເພດຢູ່ດ້ານການຕິດຕັ້ງ ISO 4401
▶ Solenoid ປ້ອງກັນການລະເບີດຂອງ DC ແບບປຽກ
▶ solenoid ປ້ອງກັນການລະເບີດທີ່ສາມາດໝຸນໄດ້ 90°
▶ ສະພານທີ່ມີຄວາມກົດດັນບໍ່ຈໍາເປັນຕ້ອງເປີດໃນເວລາທີ່ຈະປ່ຽນ coil
ຄໍາຮ້ອງສະຫມັກ:
ວາວທິດທາງ solenoid ປ້ອງກັນລະເບີດໄດ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນພາກສະຫນາມຂອງ petrochemicals. ໃນອຸດສາຫະກໍາປິໂຕເຄມີ, ພວກມັນຖືກນໍາໃຊ້ຕົ້ນຕໍເພື່ອຄວບຄຸມທິດທາງການໄຫຼຂອງສື່ທີ່ຕິດໄຟແລະລະເບີດເຊັ່ນນ້ໍາມັນແລະອາຍແກັສທໍາມະຊາດ.
ປ່ຽງຄວບຄຸມທິດທາງ WE ປະເພດເປັນປ່ຽງທິດທາງຂອງ solenoid ປ້ອງກັນການລະເບີດທີ່ໃຊ້ໃນການຄວບຄຸມການເລີ່ມຕົ້ນ, ຢຸດແລະການໄຫຼຂອງນ້ໍານ້ໍາມັນ.
ປ່ຽງຄວບຄຸມທິດທາງປະກອບດ້ວຍທີ່ຢູ່ອາໄສ (1), ຫນຶ່ງຫຼືສອງ solenoids (2), spool ຄວບຄຸມ (3), ແລະຫນຶ່ງຫຼືສອງ springs ກັບຄືນ (4).
ໃນສະພາບ de-energised, spool ຄວບຄຸມ (3) ໄດ້ຖືກຈັດຂຶ້ນໃນຕໍາແຫນ່ງທີ່ເປັນກາງຫຼືເບື້ອງຕົ້ນໂດຍວິທີການຂອງ springs ກັບຄືນ (4) (ຍົກເວັ້ນສໍາລັບ pulse ກໍາມະຈອນ). ທໍ່ຄວບຄຸມ (3) ຖືກກະຕຸ້ນຜ່ານ solenoids pin ປຽກ (2).
ເພື່ອຮັບປະກັນການປະຕິບັດທີ່ຫນ້າພໍໃຈຄວນໄດ້ຮັບການປະຕິບັດເພື່ອຮັບປະກັນວ່າຫ້ອງຄວາມກົດດັນ solenoid ເຕັມໄປດ້ວຍນ້ໍາມັນ.
ທໍ່ຄວບຄຸມ (3) ຖືກຍ້າຍໄປຢູ່ໃນຕໍາແຫນ່ງທີ່ຄາດໄວ້ໂດຍ solenoid (2) ແລະ rod pushing (5), ແລະນີ້ເຮັດໃຫ້ການໄຫຼໂດຍບໍ່ເສຍຄ່າຈາກ P ຫາ A ແລະ B ຫາ T ຫຼື P ຫາ B ແລະ A ຫາ T.
ເມື່ອ solenoid ປ້ອງກັນການລະເບີດ (2) ຖືກປິດ, ອົງປະກອບຂອງປ່ຽງຄວບຄຸມ (3) ຈະຖືກຍູ້ໄປຫາຕໍາແຫນ່ງເບື້ອງຕົ້ນໂດຍການຕັ້ງພາກຮຽນ spring (4).
ພິມ 4WE6...61B/O.. (ຈຳກັດໃຫ້ຟັງຊັນ A, C ແລະ D).
ປະເພດນີ້ປະກອບດ້ວຍ 2 ສະຫຼັບຕໍາແຫນ່ງແລະ 2 ປ່ຽງການຄວບຄຸມທິດທາງໂດຍບໍ່ມີການສະຖານທີ່ solenoid ການປ້ອງກັນການລະເບີດກົນໄກ.
ປະເພດ 4WE6...61B/0F... ປ່ຽງກໍາມະຈອນ (ຈຳກັດໃຫ້ຟັງຊັນ A, C ແລະ D).
ມັນມີ 2 ຕໍາແຫນ່ງສະຫຼັບ, 2 solenoid ປ້ອງກັນການລະເບີດແລະ 1 ປ່ຽງຄວບຄຸມທິດທາງທີ່ມີກົນໄກການຕັ້ງ. 2 ຕໍາແຫນ່ງສະຫຼັບໄດ້ຖືກສ້ອມແຊມແຍກຕ່າງຫາກ, ສະນັ້ນມັນບໍ່ຈໍາເປັນທີ່ຈະຢ່າງຕໍ່ເນື່ອງ electrify ປ້ອງກັນການລະເບີດ solenoid.
ໄສ້ຕອງ
ການ throttle cartridge ແມ່ນມີຄວາມຈໍາເປັນນັບຕັ້ງແຕ່ການໄຫຼທີ່ແທ້ຈິງອາດຈະຂະຫນາດໃຫຍ່ກ່ວາຂອບເຂດຈໍາກັດການປະຕິບັດຂອງປ່ຽງໃນລະຫວ່າງການຂະບວນການປ່ຽນ. throttle cartridge ນີ້ແມ່ນ inserted ໃນຊ່ອງ P ຂອງປ່ຽງຄວບຄຸມທິດທາງ.
ໂຄງສ້າງຂອງ Explosion-Proof Solenoid Valve series WE6
