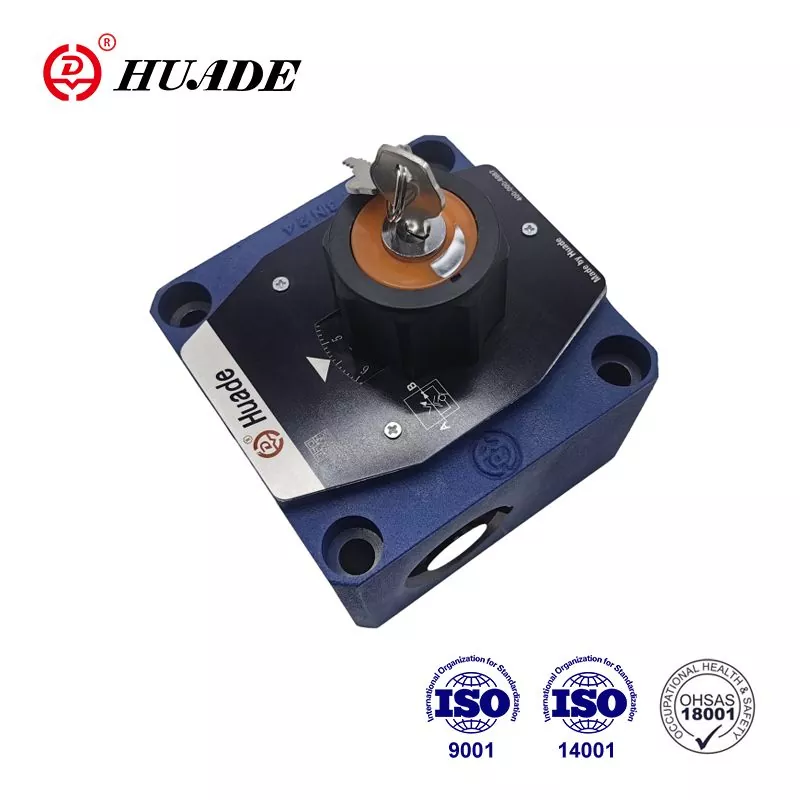

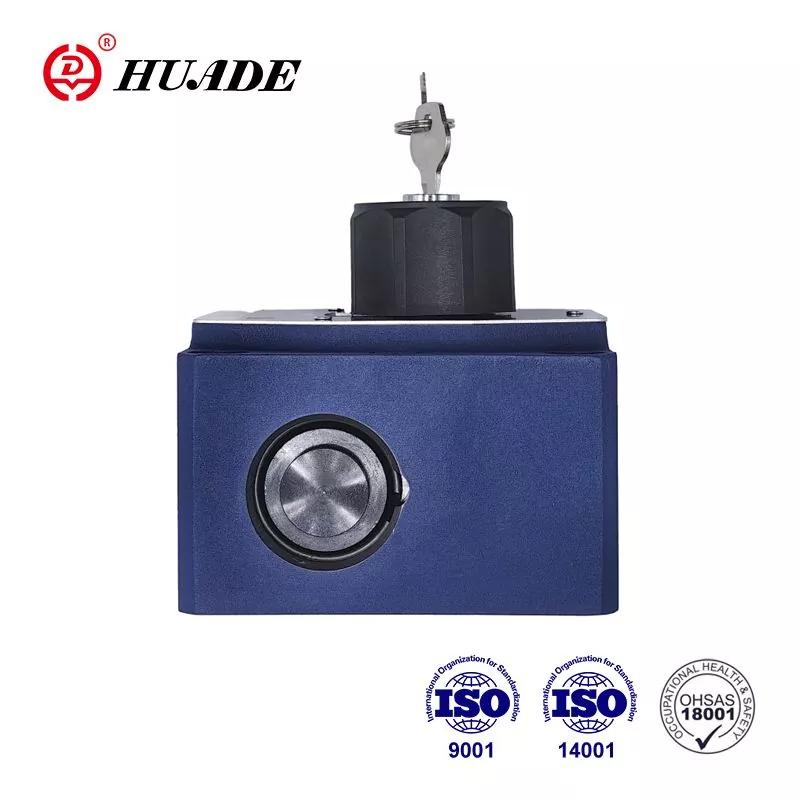

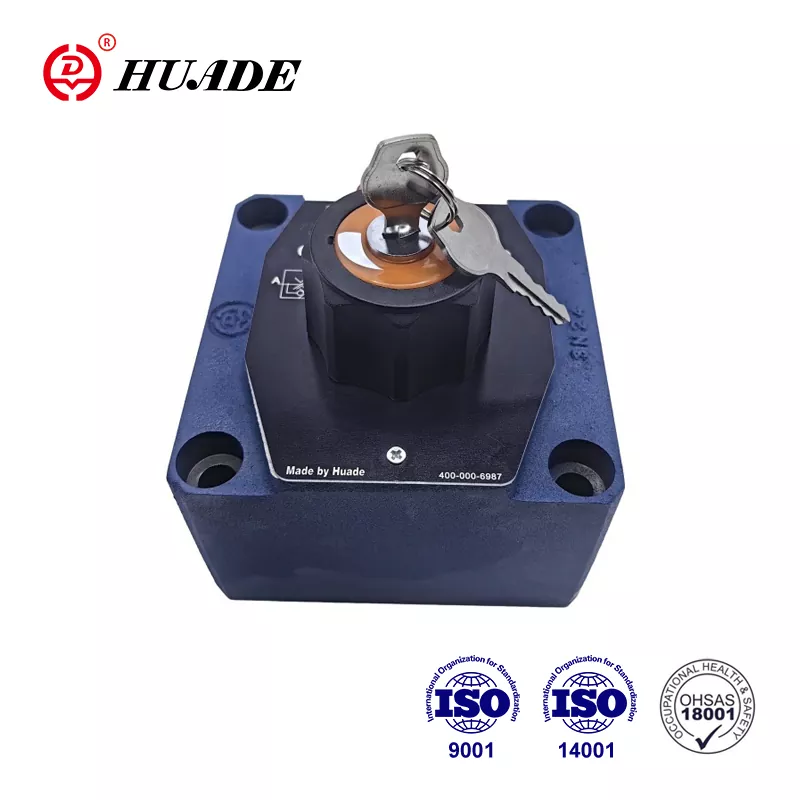

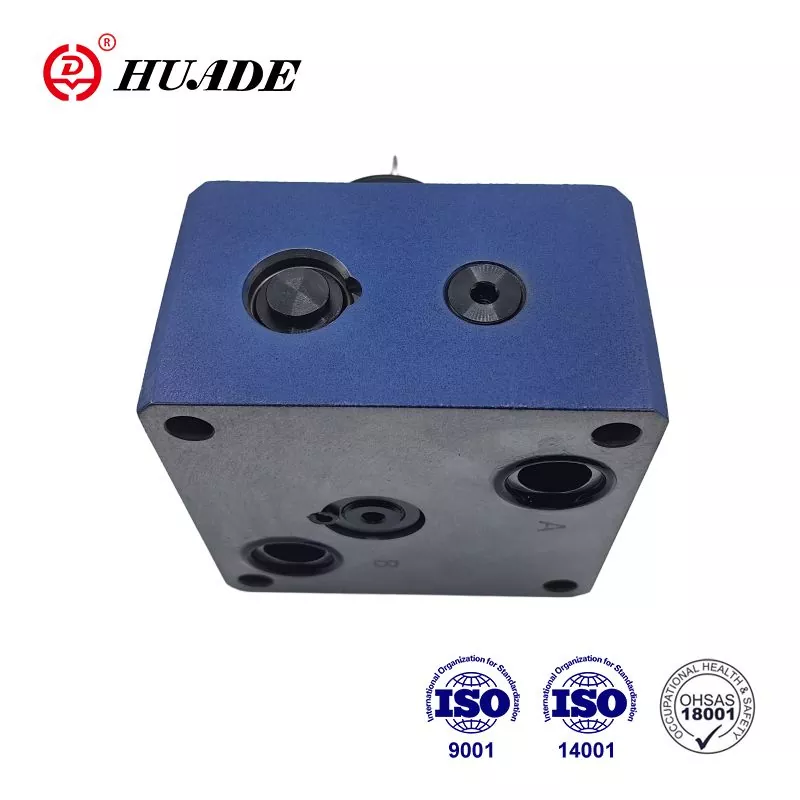

ປ່ຽງຄວບຄຸມການໄຫຼແມ່ນປ່ຽງຄວບຄຸມການໄຫຼ 2 ທາງ. ໂດຍຜ່ານການແນະນໍາຂອງເຕັກໂນໂລຢີ, ປ່ຽງໄຮໂດຼລິກHuade®ສາມາດກົງກັບ Rexroth ໃນການປະຕິບັດ. ວາວໄຫຼ 2FRM 16 ນີ້ແມ່ນທາງເລືອກທີ່ດີ, ລາຄາບໍ່ແພງກັບ Rexroth. Huade Hydraulic ເອົາໃຈໃສ່ຫຼາຍຕໍ່ປະສິດທິພາບຄ່າໃຊ້ຈ່າຍແລະການປະຕິບັດ, ດັ່ງນັ້ນວາວໄຮໂດຼລິກຂອງຕົນມີລາຄາທີ່ຂ້ອນຂ້າງຕໍ່າ. ນີ້ແມ່ນຍີ່ຫໍ້ເກົ່າໃນປະເທດຈີນ.
|
ທົ່ວໄປ |
|
|
ນ້ໍາໄຮໂດລິກ |
ນ້ໍາມັນແຮ່ທາດ (ສໍາລັບການປະທັບຕາ NBR), ຫຼື phosphate ester (ສໍາລັບການປະທັບຕາ FPM) |
|
ຊ່ວງອຸນຫະພູມ (℃) |
-30 ຫາ +80 |
|
ໄລຍະຄວາມຫນືດ(ມມ ²/ວິນາທີ) |
10 ຫາ 800 |
|
ຈານແຊນວິດ rectifier |
||
|
Flow.max (L/ນາທີ) |
10 |
16 |
|
ເຖິງ 50 |
ເຖິງ 160 |
|
|
ຄວາມກົດດັນປະຕິບັດງານ (MPa) |
ເຖິງ 31.5 |
|
|
ຄວາມກົດດັນການແຕກ (MPa) |
0.15 |
|
|
ນ້ຳໜັກ(kg) |
3.2 |
9.3 |
|
ກະແສ. Q ສູງສຸດ (L/ນາທີ) |
ຂະໜາດ 10 |
ຂະໜາດ 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p ດ້ວຍການສົ່ງຄືນຟຣີ B → A, Q-dependent (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
ການຄວບຄຸມການໄຫຼ |
ອຸນຫະພູມທີ່ຫມັ້ນຄົງ |
±2% (Q ສູງສຸດ) |
||||||
|
ຄວາມກົດດັນຄົງທີ່ (ເຖິງ |
±2% (Q ສູງສຸດ) |
±5%(Q ສູງສຸດ) |
||||||
|
ຄວາມກົດດັນປະຕິບັດງານ, ສູງສຸດທີ່ເຄຍພອດ A (MPa) |
ເຖິງ 31.5 |
|||||||
|
ຊ່ວງຄວາມແຮງຂອງຄວາມດັນຕໍ່າສຸດ (MPa) |
0.3 ຫາ 0.7 |
0.5~1.2 |
||||||
|
ລະດັບການປົນເປື້ອນ (μ m) |
25 (Q< 5L/ນາທີ) |
10 (Q < 0.5L/ນາທີ) |
||||||
|
ນ້ຳໜັກ (Kg) |
5.6 |
11.3 |
||||||
ຄຸນສົມບັດ:
▶ Porting ຮູບແບບໄປ DIN 24 340, ຈາກ A, ISO 4401 ແລະ CETOP - RP 121H
▶ ຕົວຈຳກັດເສັ້ນເລືອດຕັນໃນເຄື່ອງຊົດເຊີຍຄວາມກົດດັນ, ທາງເລືອກ
▶ ການດໍາເນີນງານກົນຈັກ
▶ ການຫຼຸດຜ່ອນການໂດດເລີ່ມຕົ້ນ
▶ ການຄວບຄຸມການໄຫຼເຂົ້າໄປໃນທັງສອງທິດທາງການນໍາໃຊ້ແຜ່ນ rectifier sandwich
ຄໍາຮ້ອງສະຫມັກ:
ຫນ້າທີ່ຕົ້ນຕໍຂອງປ່ຽງຄວບຄຸມການໄຫຼ 2FRM 16 ແມ່ນເພື່ອຮັກສາການໄຫຼຄົງທີ່ໂດຍເອກະລາດຂອງຄວາມກົດດັນແລະອຸນຫະພູມ.
ປ່ຽງ 2FRM 16 ໂດຍພື້ນຖານແລ້ວປະກອບດ້ວຍທີ່ຢູ່ອາໄສ (1), ພຸ່ມໄມ້ orifice (3), ການຊົດເຊີຍຄວາມກົດດັນ (4) ທີ່ມີຕົວຈໍາກັດເສັ້ນເລືອດຕັນໃນທາງເລືອກ, ປ່ຽງກວດ (5), ອົງປະກອບປັບ (2).
ການໄຫຼຈາກຊ່ອງ A ຫາຊ່ອງ B ແມ່ນ throttle ຢູ່ທີ່ orifice (6). ເພື່ອຮັກສາການໄຫຼຜ່ານທາງຊ່ອງໃຫ້ຄົງທີ່, ເຄື່ອງຊົດເຊີຍຄວາມດັນແມ່ນເຊື່ອມຕໍ່ຢູ່ທາງເທິງຂອງຮູ (6). ການໄຫຼເຂົ້າໄດ້ຖືກຮັກສາໄວ້ສ່ວນໃຫຍ່ເປັນເອກະລາດຂອງອຸນຫະພູມເນື່ອງຈາກການອອກແບບທາງອອກ. ການໄຫຼຄືນຟຣີຈາກຊ່ອງ B ຫາຊ່ອງ A ແມ່ນມຸ້ງຜ່ານປ່ຽງກວດ (5).ການໄຫຼແມ່ນຄວບຄຸມພຽງແຕ່ຈາກ A ຫາ B. ເພື່ອຄວບຄຸມການໄຫຼເຂົ້າທັງສອງທິດທາງ, ແຜ່ນ rectifier sandwich ປະເພດ Z4S ສາມາດຖືກຕິດຕັ້ງຂ້າງລຸ່ມນີ້ການໄຫຼ. ປ່ຽງຄວບຄຸມ.
ໂຄງສ້າງຂອງ Flow Control Valve 2FRM 16
ສັນຍາລັກຂອງ Flow Control Valve 2FRM 16
