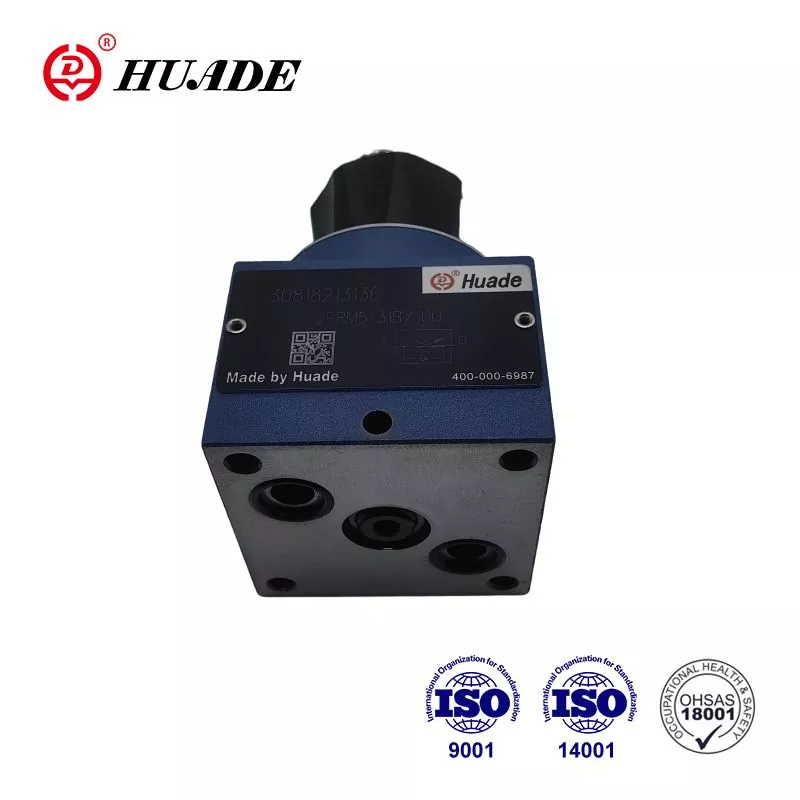

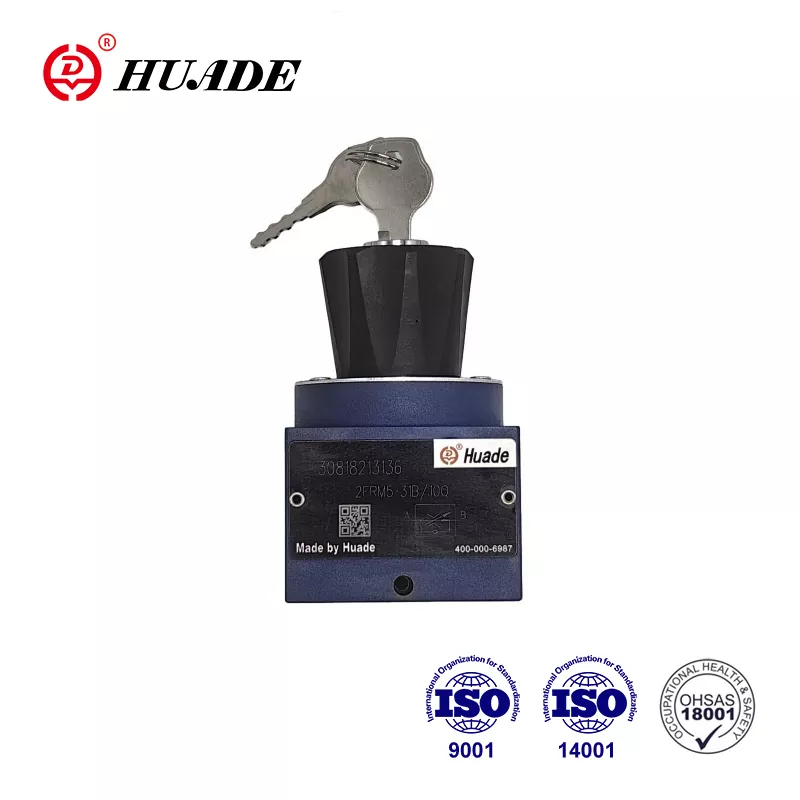

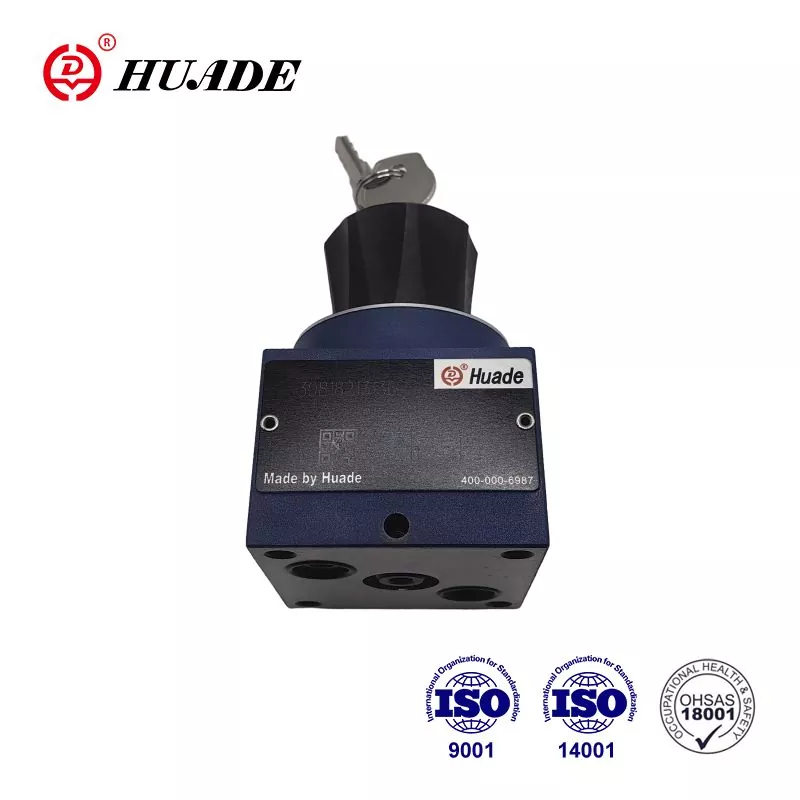

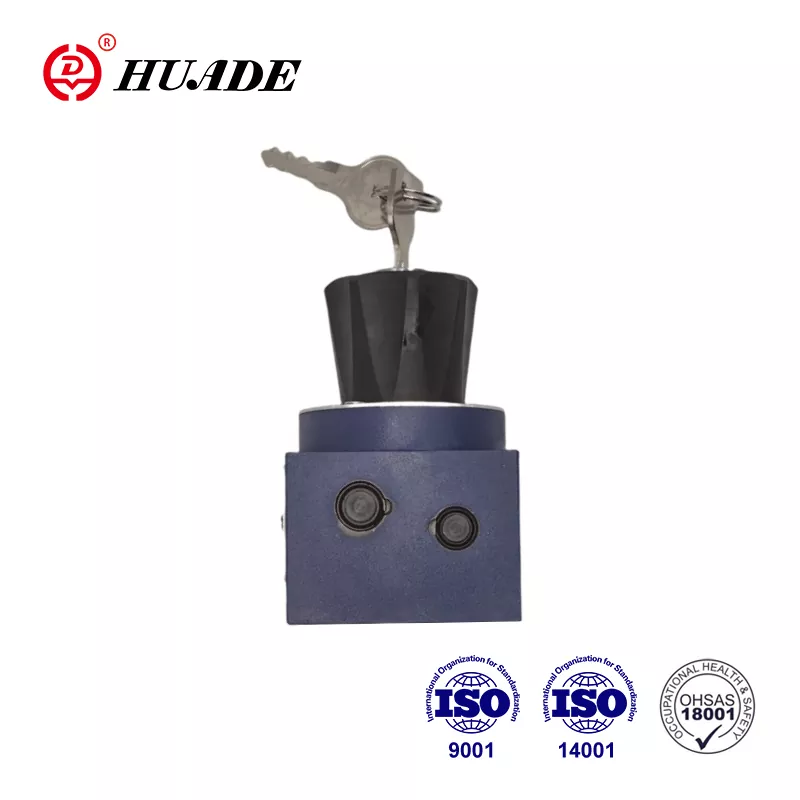

ປ່ຽງການໄຫຼ 2FRM ເປັນປ່ຽງຄວບຄຸມການໄຫຼ 2 ທາງ. ມັນຖືກນໍາໃຊ້ສໍາລັບການ throttling. ແທ້ຈິງແລ້ວ, Huade®ແມ່ນຍີ່ຫໍ້ທີ່ເຊື່ອຖືໄດ້ໃນປະເທດຈີນ. ຜ່ານສອງການຮ່ວມມືໄລຍະຍາວກັບ Rexroth, ປ່ຽງຄວບຄຸມການໄຫຼຂອງHuade®ແມ່ນເຂົ້າກັນໄດ້ກັບຊຸດດຽວກັນທີ່ Rexroth ສະເຫນີ. ບໍ່ວ່າຈະຢູ່ໃນຄຸນນະພາບຂອງຜະລິດຕະພັນ, ການປະດິດສ້າງເຕັກໂນໂລຢີ, ການບໍລິການລູກຄ້າຫຼືຊື່ສຽງຂອງຍີ່ຫໍ້, Huade Hydraulic ໄດ້ປະຕິບັດໄດ້ດີແລະໄດ້ຮັບຊື່ສຽງຢ່າງກວ້າງຂວາງຈາກຕະຫຼາດແລະຜູ້ບໍລິໂພກ.
|
ທົ່ວໄປ |
|
|
ນ້ໍາໄຮໂດລິກ |
ນ້ໍາມັນແຮ່ທາດ (ສໍາລັບການປະທັບຕາ NBR), ຫຼື phosphate ester (ສໍາລັບການປະທັບຕາ FPM) |
|
ຊ່ວງອຸນຫະພູມ (℃) |
-30 ຫາ +80 |
|
ໄລຍະຄວາມຫນືດ(ມມ ²/ວິນາທີ) |
10 ຫາ 800 |
|
ຈານແຊນວິດ rectifier |
|
|
Flow.max (L/ນາທີ) |
15 |
|
ຄວາມກົດດັນປະຕິບັດງານ (MPa) |
ເຖິງ 21 |
|
ຄວາມກົດດັນການແຕກ (MPa) |
0.1 |
|
ນ້ຳໜັກ(kg) |
0.6 |
|
ປ່ຽງຄວບຄຸມການໄຫຼ 2 ທາງ |
||||||||
|
ກະແສ. qv ສູງສຸດ (L/ນາທີ) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆p ດ້ວຍການສົ່ງຄືນຟຣີ B → A, qv -dependent (MPa) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
ການຄວບຄຸມການໄຫຼ |
ອຸນຫະພູມທີ່ຫມັ້ນຄົງ |
±5% |
±3% |
± 2% |
||||
|
ຄວາມກົດດັນຄົງທີ່ (ເຖິງ |
±2% |
4% |
||||||
|
ຄວາມກົດດັນປະຕິບັດງານ, ສູງສຸດທີ່ເຄຍພອດ A (MPa) |
ເຖິງ 21 |
|||||||
|
ຊ່ວງຄວາມແຮງຂອງຄວາມດັນຕໍ່າສຸດ (MPa) |
0.3 ຫາ 0.5 |
0.6~0.8 |
||||||
|
ລະດັບການປົນເປື້ອນ (μm) |
25 (Q<5L/ນາທີ) |
10 (Q < 0.5L/ນາທີ) |
||||||
|
ນ້ຳໜັກ (Kg) |
1.6 |
|||||||
ຄຸນສົມບັດ:
▶ Porting ຮູບແບບໄປ DIN 24 340, ຈາກ A, ISO 4401 ແລະ CETOP - RP 121H
▶ ຕົວຈຳກັດເສັ້ນເລືອດຕັນໃນເຄື່ອງຊົດເຊີຍຄວາມກົດດັນ, ທາງເລືອກ
▶ ການຫຼຸດລົງຂອງການເລີ່ມຕົ້ນການກະໂດດ
▶ ການຄວບຄຸມການໄຫຼເຂົ້າໄປໃນທັງສອງທິດທາງການນໍາໃຊ້ແຜ່ນ rectifier sandwich
▶ ລູກບິດຫມູນວຽນທີ່ສາມາດລັອກໄດ້
ຄໍາຮ້ອງສະຫມັກ:
ປ່ຽງຄວບຄຸມການໄຫຼ, ປະເພດ 2FRM ເປັນປ່ຽງຄວບຄຸມການໄຫຼ 2 ທາງ, ເຊິ່ງຖືກນໍາໃຊ້ສໍາລັບການ throttling ແລະບໍ່ໄດ້ຮັບຜົນກະທົບຈາກຄວາມກົດດັນແລະອຸນຫະພູມ.
ປ່ຽງຄວບຄຸມການໄຫຼວຽນ 2 ດ້ານ 2FRM ສ່ວນໃຫຍ່ແມ່ນປະກອບດ້ວຍທີ່ຢູ່ອາໄສ (1), ອົງປະກອບການຕັ້ງຄ່າ (2), ຊ່ອງທາງ (3), ເຄື່ອງຊົດເຊີຍຄວາມດັນ (4) ທາງເລືອກທີ່ມີຕົວຈໍາກັດເສັ້ນເລືອດຕັນໃນເຊັ່ນດຽວກັນກັບ check valve (5) ແລະຖືກນໍາໃຊ້ສໍາລັບການ throttling. ຂອງການໄຫຼຂອງຄວາມກົດດັນຕ່ໍາແລະຄວາມຂຶ້ນກັບອຸນຫະພູມ.
ພາກສ່ວນຂ້າມ throttling ຖືກກໍານົດໂດຍການຫມຸນຂອງ bolt ເສັ້ນໂຄ້ງ (7). ເພື່ອຮັກສາການໄຫຼຄົງທີ່ເອກະລາດຈາກຄວາມກົດດັນທີ່ຈຸດ throttling (8) ເຄື່ອງຊົດເຊີຍຄວາມກົດດັນ (4) ແມ່ນເຊື່ອມຕໍ່. ຄວາມເປັນເອກະລາດທີ່ມີອາກາດຮ້ອນແມ່ນຜົນມາຈາກຈຸດ throttling ທີ່ຖືກກໍ່ສ້າງເປັນທາງອອກ.
ການກັບຄືນການໄຫຼຟຣີຈາກ B ຫາ A ແມ່ນຜ່ານປ່ຽງກວດ (5).
ເພື່ອບັນລຸການຄວບຄຸມການໄຫຼຂອງປ່ຽງໃນທິດທາງໃດກໍ່ຕາມ, ຄວາມເປັນໄປໄດ້ໃນການຕິດຕັ້ງແຜ່ນ sandwich rectifier ປະເພດ Z4S ຂ້າງລຸ່ມນີ້ປ່ຽງຄວບຄຸມການໄຫຼ.
ໂຄງສ້າງຂອງ Flow Control Valve 2FRM 5
ສັນຍາລັກຂອງ Flow Control Valve 2FRM 5
