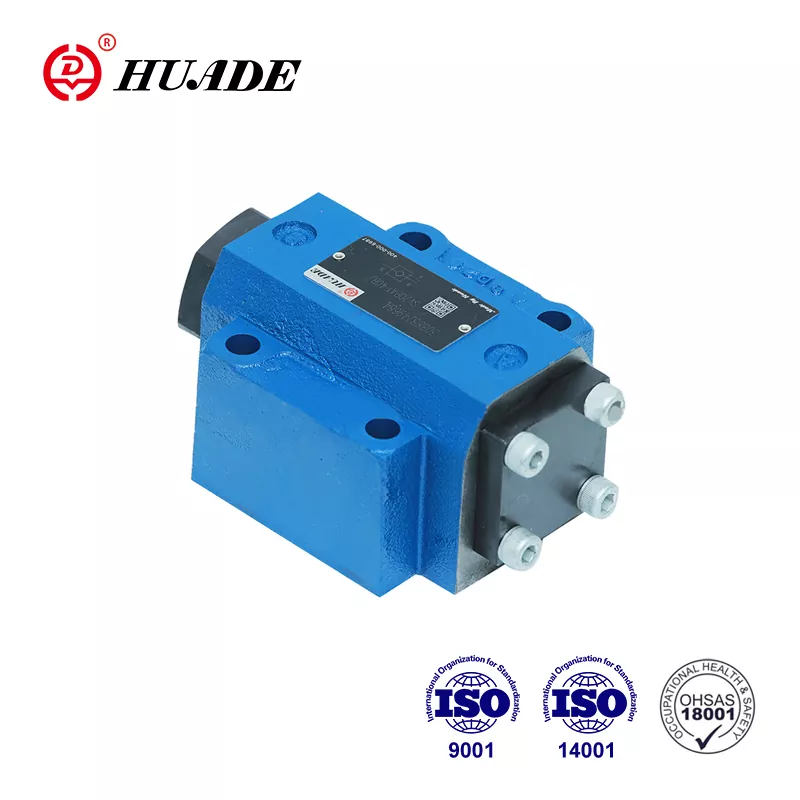

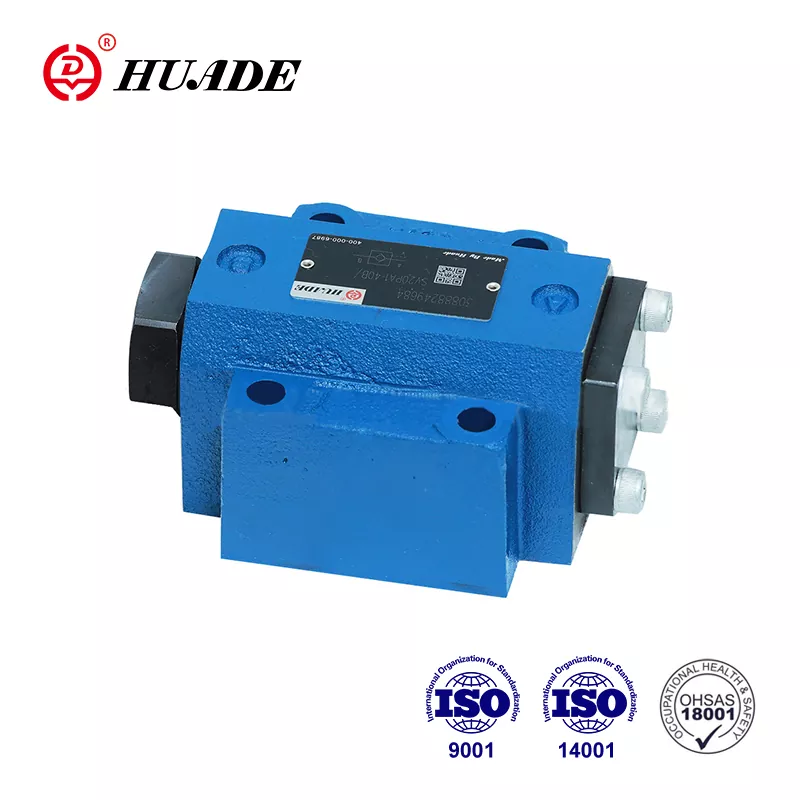

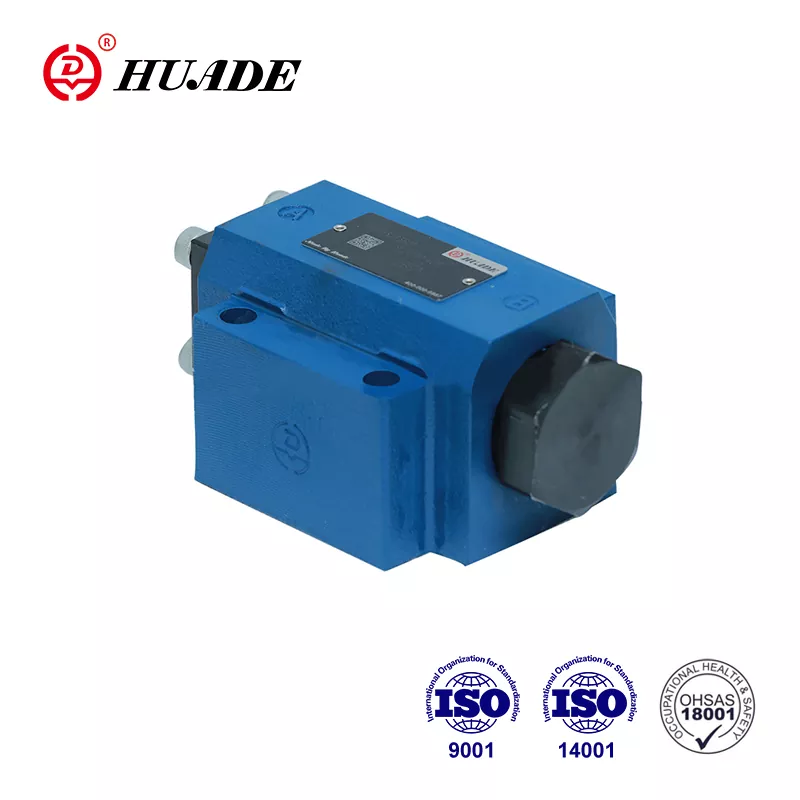

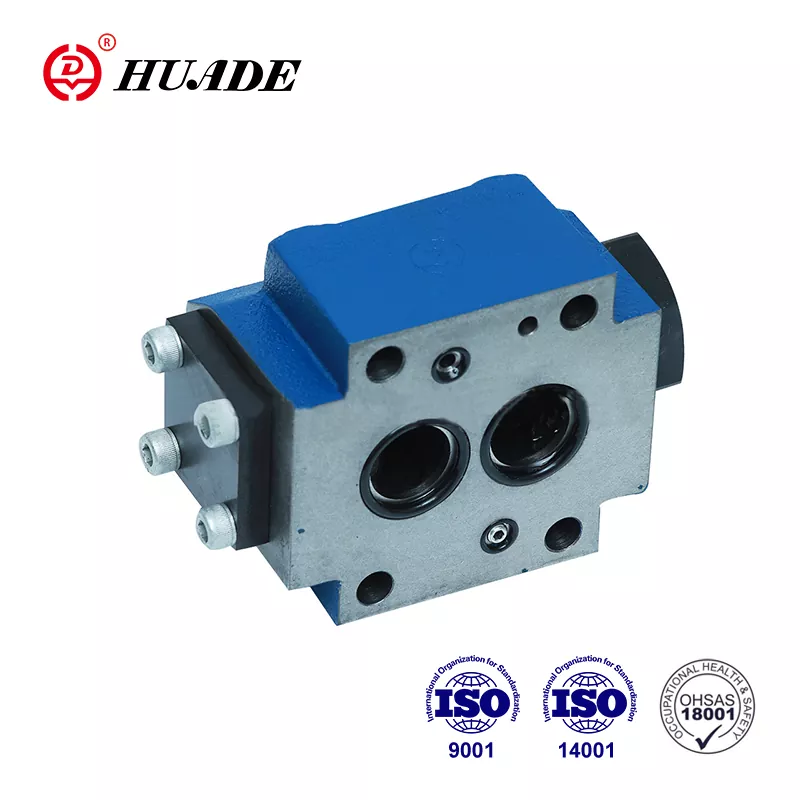

Pilot Operated Check Valve SL

Huafilter ເປັນບໍລິສັດອຸດສາຫະກໍາແລະການຄ້າປະສົມປະສານ. ທຸລະກິດຕົ້ນຕໍຂອງພວກເຮົາແມ່ນການສະຫນອງປ່ຽງໄຮໂດຼລິກHuade®ແລະການສ້ອມແປງລະບົບໄຮໂດຼລິກ. ພວກເຮົາມີຄວາມເປັນກຽດທີ່ເປັນຕົວແທນດຽວກັບຕ່າງປະເທດຂອງ Huade. ພວກເຮົາຮັບປະກັນຄຸນນະພາບຂອງ Pilot Operated Check Valve SL ທີ່ພວກເຮົາຂາຍມາເປັນເວລາໜຶ່ງປີ. ມັນມີຄວາມກ້າວຫນ້າທາງດ້ານເຕັກໂນໂລຢີແລະທົນທານຫຼາຍກ່ວາຜະລິດຕະພັນທີ່ຄ້າຍຄືກັນໃນສາຍນີ້. ປ່ຽງກວດຂອງພວກເຮົາໄດ້ມາດຕະຖານສາກົນສະເໝີ. ພວກເຮົາໃຫ້ຄວາມສຳຄັນດ້ານຄຸນນະພາບ ແລະການບໍລິການທີ່ດີເລີດກັບວິສະວະກອນທີ່ມີປະສົບການ ທີ່ສາມາດໃຫ້ບໍລິການທົດແທນຜະລິດຕະພັນ Rexroth®. ພວກເຮົາໃຫ້ຄຳໝັ້ນສັນຍາຈະຮ່ວມມືກັບບັນດາວິສາຫະກິດໃນທົ່ວໂລກເພື່ອຜົນສຳເລັດຂອງກັນ.

ສົ່ງສອບຖາມ PDF DownLoad

Huade ແມ່ນຍີ່ຫໍ້ທີ່ມີຊື່ສຽງໃນປະເທດຈີນ. ຫຼັງຈາກທີ່ມັນໄດ້ຖືກສ້າງຕັ້ງຂຶ້ນ, ມັນມີສອງປະສົບການຮ່ວມມືໃນໄລຍະຍາວກັບ Rexroth. ມັນສາມາດທົດແທນຊຸດ SL ທີ່ສະເຫນີໂດຍ Rexroth ໄດ້ຢ່າງສົມບູນ. ລາຄາແມ່ນສົມເຫດສົມຜົນກວ່າ. Huade® check valves ຊຸດ SL ມີການແຂ່ງຂັນທີ່ມີຄຸນນະພາບດີແລະລາຄາຕ່ໍາ. Huade ເອົາໃຈໃສ່ຢ່າງໃຫຍ່ຫຼວງຕໍ່ຄຸນນະພາບ. ໂຮງງານໄດ້ຜ່ານ ISO9001, ISO14001, ແລະ OH SAS18001. ປ່ຽງໄຮໂດຼລິກຂອງ Huade ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸດສາຫະກໍາການທະຫານແລະຂົງເຂດອື່ນໆເນື່ອງຈາກປະສິດທິພາບທີ່ເຫນືອກວ່າ. ປ່ຽງກວດ Huade® ທັງໝົດຈະຖືກບັນຈຸຢູ່ໃນກ່ອງມາດຕະຖານ ບວກກັບການຫຸ້ມຫໍ່ພລາສຕິກກັນນໍ້າ.

ຕົວກໍານົດການຜະລິດຕະພັນຂອງ Pilot Operated Check Valve SL

ຂໍ້ມູນດ້ານວິຊາການ
ແບບ		10	16	20	25	30
ນ້ຳໜັກ	ການຕິດຕັ້ງແຜ່ນຍ່ອຍ (ກິໂລ)	1.8	-	4.7	-	7.8
	ການເຊື່ອມຕໍ່ threaded (kg)	2.1	5.4	5.4	10	10
ຕຳແໜ່ງການຕິດຕັ້ງ (㎫)		ທາງເລືອກ
ທິດທາງການໄຫຼ (㎫)		ຈາກ A ຫາ B ຟຣີ, ຈາກ B ຫາ A ໂດຍຜ່ານການເປີດ
ຄວາມກົດດັນປະຕິບັດງານ, ສູງສຸດທີ່ເຄຍ(㎫)		0.5~315
ຄວບຄຸມຄວາມກົດດັນ, ສູງສຸດ (㎫)		0.5~315
ຄວບຄຸມລະດັບສຽງ -ພອດ X (cm3)		2.5	10.8	10.8	19.27	19.27
ຄວບຄຸມລະດັບສຽງ -ພອດ Y (cm3)		2	9.6	9.6	17.5	17.5
ພື້ນທີ່ຄວບຄຸມ - ເຂດ A1 (cm3)		1.3	3.46	3.46	5.72	5.72
- ພື້ນທີ່ A2 (cm3)		0.33	0.7	0.7	1.33	1.33
- ພື້ນທີ່ A3 (cm3)		3.8	10.17	10.17	16.61	16.61
- ພື້ນທີ່ A4 (cm3)		0.79	1.13		1.54	1.54
ນ້ໍາຄວາມກົດດັນ		ນໍ້າມັນແຮ່ທາດ (ສໍາລັບການປະທັບຕາ NBR) ຫຼື phosphate ester (ສໍາລັບການປະທັບຕາ FPM)
ລະດັບອຸນຫະພູມຂອງນ້ໍາຄວາມກົດດັນ (℃)		-30～+80
ໄລຍະຄວາມຫນືດ (mm2/s)		2.8 ຫາ 500

ຄຸນສົມບັດຜະລິດຕະພັນຂອງ Pilot Operated Check Valve SL

ຄຸນສົມບັດ:

▶ check valve ຄວບຄຸມໂດຍນ້ໍາ

▶ ສໍາລັບການຕິດຕັ້ງ subplate, ຮູບແບບການຕິດຕັ້ງກັບ DIN 24 340

▶ Subplate ຫຼື screw threaded ເຊື່ອມຕໍ່

▶ ມີ ຫຼືບໍ່ມີພອດຮົ່ວ

▶ ມີ ຫຼືບໍ່ມີການເປີດກ່ອນ

▶ ພິມດ້ວຍການເປີດກ່ອນ, ການບີບອັດແບບປຽກ

▶ 4 ຄວາມກົດດັນເປີດ

▶ Porting pattem ກັບ Din 24 340 fom A, 1SO 4401 ແລະ CETOP- RP 121H

ຟັງຊັນ, ພາກສ່ວນ ແລະສັນຍາລັກຂອງນັກບິນທີ່ດໍາເນີນການກວດສອບ Valve SL

ກວດເຊັກປ່ຽງ SL ແມ່ນປ່ຽງກວດລະບົບໄຮໂດຼລິກທີ່ດໍາເນີນການທົດລອງໃນການອອກແບບປະເພດ poppet ເຊິ່ງອາດຈະຖືກເປີດເພື່ອໃຫ້ຕ່ໍາໃນທິດທາງໃດກໍ່ຕາມ.

ປ່ຽງເຫຼົ່ານີ້ຖືກໃຊ້ສໍາລັບການໂດດດ່ຽວຂອງວົງຈອນປະຕິບັດງານພາຍໃຕ້ຄວາມກົດດັນ, ເປັນການປົກປ້ອງການຫຼຸດຜ່ອນການໂຫຼດໃນເວລາທີ່ເສັ້ນແຕກຫຼືຕ້ານການເຄື່ອນໄຫວ creeping ຂອງ actuators locked ໃນບົບໄຮໂດຼລິກ.

ໂດຍພື້ນຖານແລ້ວປ່ຽງເຫຼົ່ານີ້ປະກອບດ້ວຍທີ່ຢູ່ອາໄສ (1), poppet (2), ພາກຮຽນ spring ການບີບອັດ (3), spool ຄວບຄຸມ (4) ເຊັ່ນດຽວກັນກັບການເປີດກ່ອນ, ເປັນປ່ຽງ poppet ບານ (5), ທາງເລືອກ.

ປ່ຽງເຮັດໃຫ້ການໄຫຼໂດຍບໍ່ເສຍຄ່າຈາກ A ຫາ B, ໃນທິດທາງຕ້ານການ poppet (2) ໄດ້ຖືກຈັດຂຶ້ນເທິງບ່ອນນັ່ງຂອງຕົນໂດຍຄວາມກົດດັນຂອງລະບົບ, ນອກຈາກນັ້ນກັບແຮງດັນຂອງພາກຮຽນ spring.

ໂດຍຜ່ານການເຊື່ອມຕໍ່ຄວາມກົດດັນທີ່ພອດຄວບຄຸມ X, ລູກສູບຄວບຄຸມ (4) ຖືກຍ້າຍໄປທາງຂວາ. ນີ້ pushes poppet (2) ຈາກບ່ອນນັ່ງ. ໃນປັດຈຸບັນປ່ຽງອາດຈະມີການໄຫຼຈາກ B ຫາ A.

ເພື່ອຮັບປະກັນການເປີດປ່ຽງຢ່າງຖືກຕ້ອງຜ່ານ piston ຄວບຄຸມ (4) ຄວາມກົດດັນຕ່ໍາສຸດແມ່ນມີຄວາມຈໍາເປັນ.

ພິມ SL.A..(ດ້ວຍການເປີດກ່ອນ, ພາກທີ 1)

ປ່ຽງນີ້ມີການເປີດທາງສ່ວນຫນ້າເພີ່ມເຕີມ. ໂດຍຜ່ານການເຊື່ອມຕໍ່ຄວາມກົດດັນທີ່ພອດຄວບຄຸມ X, ລູກສູບຄວບຄຸມ (4) ຖືກຍູ້ໄປທາງຂວາ.

ນີ້ຄັ້ງທໍາອິດ pushes ບານ (5) ແລະຫຼັງຈາກນັ້ນ poppet (2) ຈາກບ່ອນນັ່ງ. ໃນປັດຈຸບັນປ່ຽງຍັງອາດຈະມີການໄຫຼຈາກ B ຫາ A. ເນື່ອງຈາກວ່າການເປີດກ່ອນມີການບີບອັດປຽກຂອງນ້ໍາພາຍໃຕ້ຄວາມກົດດັນ. ໂດຍຜ່ານການຊ໊ອກຄວາມກົດດັນທີ່ເປັນໄປໄດ້ນີ້ແມ່ນຫຼີກເວັ້ນ

ພິມ SL... (ມີພອດຮົ່ວ, ພາກທີ 2)

ຫນ້າທີ່ຂອງປ່ຽງນີ້ແມ່ນຕົ້ນຕໍຄືກັນກັບປ່ຽງ SV. ຄວາມແຕກຕ່າງແມ່ນພອດການຮົ່ວໄຫຼເພີ່ມເຕີມ Y. ດ້ວຍນີ້, ພື້ນທີ່ annulus ຂອງ piston ຄວບຄຸມ (4) ຖືກແຍກອອກຈາກພອດ A.

ຄວາມກົດດັນທີ່ມີຢູ່ໃນພອດ A ພຽງແຕ່ຜົນກະທົບພື້ນທີ່ A4, ຂອງ piston ຄວບຄຸມ (4).

ສັນຍາລັກຂອງ SL

ມຸມສາກຂອງປ່ຽງກວດເຊັກປະເພດ SL. .ປ

(ມີພອດຮົ່ວ, ໂດຍບໍ່ມີການເປີດກ່ອນ)
