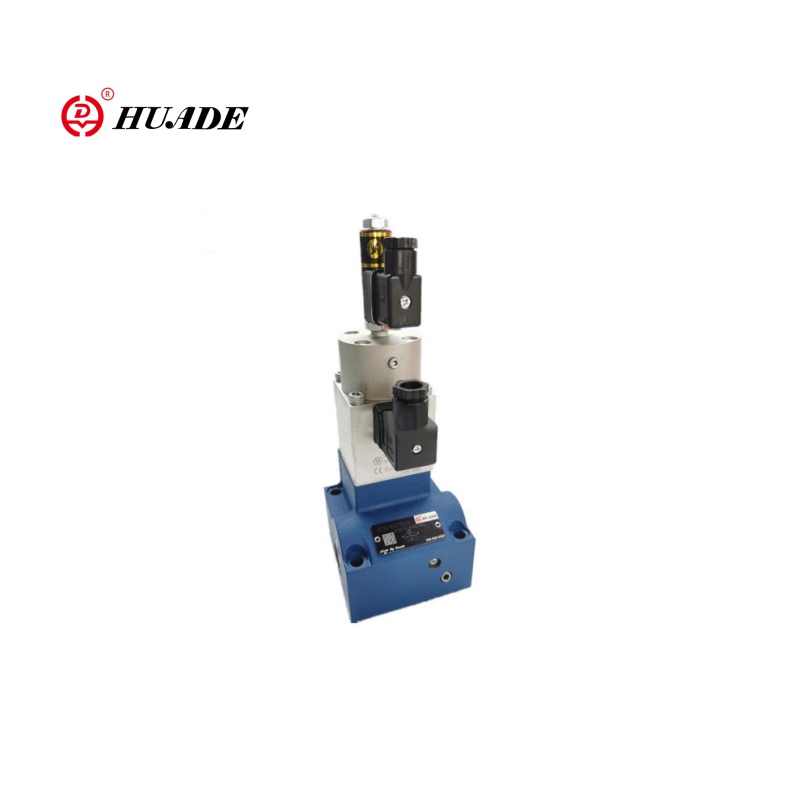

ວາວຄວບຄຸມການໄຫຼຂອງກະແສໄຟຟ້າ 2FRE16

ປ່ຽງຄວບຄຸມກະແສໄຟຟ້າ 2 ອັນ 2 ເສັ້ນແມ່ນມີຄວາມໄວສູງສໍາລັບການສະຫມັກບ່ອນທີ່ມີການປັບຕົວໄວ. ເມື່ອປຽບທຽບກັບວາວອະໄວຍະວະ 2FRE10, ປ່ຽງ 2fre16 ມີເສັ້ນຜ່າສູນກາງໃຫຍ່ກວ່າ, ໃຫ້ມີລະດັບນໍ້າທີ່ສູງກວ່າ. ແລະວາວອະນຸພາກ 2FRE16 ແມ່ນເຫມາະສົມກັບລະບົບໄຮໂດຼລິກໄຟຟ້າພະລັງງານທີ່ສູງກວ່າ.

ພາລາມິເຕີຜະລິດຕະພັນຂອງວາວຄວບຄຸມການໄຫຼຂອງທີ່ປ່ຽງຄວບຄຸມ 2FRE16

ໄຮໂດຼລິກ
ຄວາມກົດດັນໃນການເຮັດວຽກ (MPA)	31.5
ຄວາມແຕກຕ່າງຕ່ໍາສຸດຄວາມກົດດັນ (MPA)	ຂະຫນາດ 10	ຂະຫນາດ 16
	0.3 ~ 0.8	0.6 ~ 1
ນ້ໍາລັບ	ນ້ໍາມັນແຮ່ທາດ
ລະດັບຄວາມສາມາດ (ມມ2/ s)	2.8 ເຖິງ 380
ຄວາມກົດດັນໃນລະດັບອຸນຫະພູມນ້ໍາ (℃)	-20 ເຖິງ +70
hysteresis (%)	<± 1QMAX
ການເຮັດຊ້ໍາຄືນ (%)	<1 QMAX
ການເຜີຍແຜ່ຕົວຢ່າງ (%)	<± 2
ການຕິດຕັ້ງ	ທີ່ເລືອກໄດ້
ນ້ໍາຫນັກ (ກິໂລ)	6	8.3
ໄຟຟ້າ
ປະເພດແຮງດັນ	DC 24V
coil ຕ້ານ solenoid (ω)	ມູນຄ່າເຢັນຢູ່ທີ່ 20 ℃ 10, ມູນຄ່າອົບອຸ່ນສູງສຸດ 13.9
ສູງສຸດທີ່ເຄຍ. ພະລັງງານ (va)	50
Inductivity (MH)	6 ເຖິງ 8
ຄວາມຖີ່ຂອງ Oscillator (KHZ)	2.5
vt-503010S3030 ຄວາມຕ້ອງການຂອງ IP65 ແຮງ	IP65

ຄຸນນະສົມບັດ:ຄຸນນະສົມບັດຜະລິດຕະພັນແລະການນໍາໃຊ້ຂອງວາວຄວບຄຸມການໄຫຼຂອງການໄຫຼວຽນຂອງການໄຫຼຂອງການໄຫຼຂອງການໄຫຼຂອງ 2FRE16

▶ວາວທີ່ມີການຊົດເຊີຍຄວາມກົດດັນສໍາລັບຄວາມກົດດັນໃນການທົດແທນການຄວບຄຸມຂອງກະແສ

▶▶uationuationuation via viauationuation via via vari solenoid ອັດຕາສ່ວນ

▶ທີ່ມີຄໍາຕິຊົມຂອງຕໍາແຫນ່ງໄຟຟ້າຂອງ orifice ຄວບຄຸມ

coz ວົງແຫວນຕົວປ່ຽນແປງທີ່ມີຄວາມສາມາດໄດ້ຮັບການກະຕຸ້ນຢ່າງຈິງຈັງໃນການປັບຈຸດທີ່ມີການດັດປັບຄວາມງ່າຍດາຍ, ໂດຍບໍ່ຕ້ອງສໍາຜັດກັບເອເລັກໂຕຣນິກ (ໄຟຟ້າໄຮໂດຼລິກ)

▶ການປ່ຽນແປງຕົວຢ່າງຕ່ໍາສຸດຂອງປ່ຽງແລະເຄື່ອງຂະຫຍາຍໄຟຟ້າ vt 5004 (ຄໍາສັ່ງແຍກຕ່າງຫາກ)

ຄໍາຮ້ອງສະຫມັກ:

ວາວຄວບຄຸມການໄຫຼຂອງການໄຫຼວຽນຂອງອັດຕາສ່ວນ 2FRE16 ແມ່ນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບໄຮໂດຼລິກອຸດສາຫະກໍາ, ເຄື່ອງຈັກວິສະວະກໍາແລະເຄື່ອງໄຮໂດຼລິກມືຖື, Metallurgy ແລະ Mining Mobile.

ຕົວຢ່າງຂອງລະບົບປົກກະຕິ: ວົງຈອນຄວບຄຸມຖັງຖັງ

PLC → Aglifier Proportional → 2fre16 →ກະຫານໄຮໂດຼລິກ

                    ↑

 ເຊັນເຊີຄວາມກົດດັນ (ປິດ Loop Loop)

ໂດຍການດັດປັບສັນຍານໄຟຟ້າເຂົ້າ, ການເຄື່ອນໄຫວຂອງຖັງສາມາດເລັ່ງໄດ້ງ່າຍ / ຫລຸດລົງຢ່າງລຽບງ່າຍເພື່ອຫລີກລ້ຽງອາການຊ frodramaulic.

ຫນ້າທີ່ແລະສ່ວນຂອງວາວຄວບຄຸມການໄຫຼຂອງສັດທະເລ 2FRE16

ປະເພດ 2FRE .. ປ່ຽງຄວບຄຸມການໄຫຼວຽນຂອງອັດຕາສ່ວນມີຫນ້າທີ່ 2 ທາງ. ພວກເຂົາສາມາດເຮັດໄດ້, ຈາກມູນຄ່າຄໍາສັ່ງໄຟຟ້າທີ່ນໍາໃຊ້, ຄວບຄຸມກະແສທີ່ມີຄວາມກົດດັນແລະອຸນຫະພູມໃນຂອບເຂດທີ່ດີໄດ້ຮັບການຊົດເຊີຍ.

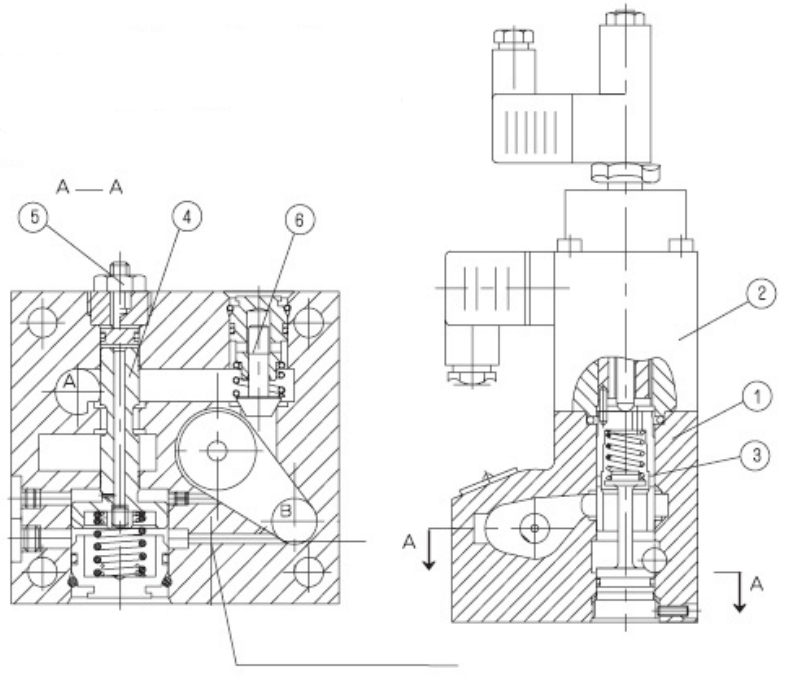

ໂດຍພື້ນຖານແລ້ວພວກມັນປະກອບດ້ວຍທີ່ພັກອາໄສ (1), solenoid ສັດສ່ວນທີ່ມີການປ່ຽນແປງຂອງຕໍາແຫນ່ງ (2), ຄວາມກົດດັນຂອງ edification (4),

ການຕັ້ງຄ່າຂອງກະແສແມ່ນຖືກກໍານົດ (0 BIS 100%) ໃນ Postentometer ມູນຄ່າຄໍາສັ່ງ. ມູນຄ່າຄໍາສັ່ງທີ່ໃຊ້ແລ້ວ, ສາເຫດຜ່ານເຄື່ອງຂະຫຍາຍສຽງແລະ solenionalal solenoid, ການດັດປັບຕາມ orifice (3). ຕໍາແຫນ່ງຂອງ orifice ການວັດແທກ (3) ແມ່ນໄດ້ຮັບໂດຍຕໍາແຫນ່ງທີ່ເປັນຕົວແທນ. ຄວາມແຕກຕ່າງໃດໆຈາກມູນຄ່າຄໍາສັ່ງແມ່ນໄດ້ຮັບການຊົດເຊີຍໂດຍການຄວບຄຸມຄວາມຄິດເຫັນຂອງຕໍາແຫນ່ງ.

ເຈົ້າຫນ້າທີ່ຄວາມກົດດັນ (4) ຖືຄວາມກົດດັນທີ່ຫຼຸດລົງໃນ orifice ການວັດແທກ (3) ໃນມູນຄ່າຄົງທີ່. ການໄຫຼວຽນແມ່ນ, ເພາະສະນັ້ນຄວາມກົດດັນຈຶ່ງໄດ້ຮັບການຊົດເຊີຍ.

ພຽງການລອຍລົມອຸນຫະພູມຂະຫນາດນ້ອຍແມ່ນບັນລຸໄດ້ເນື່ອງຈາກການອອກແບບຂອງ orifice ວັດແທກ. ໃນມູນຄ່າຄໍາສັ່ງ 0% ຂອງ orifice ການວັດແທກແມ່ນປິດ.

ໃນກໍລະນີຂອງການສູນເສຍພະລັງງານຫຼືການພັກຜ່ອນສາຍໄຟທີ່ຕໍາແຫນ່ງສົ່ງເຄື່ອງຫມາຍການວັດແທກຫຼືເຄື່ອງຫມາຍການວັດແທກ. ຈາກມູນຄ່າຄໍາສັ່ງ 0% ເປັນການກະໂດດແບບເລີ່ມຕົ້ນແມ່ນເປັນໄປໄດ້. ຜ່ານສອງເສັ້ນທາງພາຍໃນເຄື່ອງຂະຫຍາຍໄຟຟ້າມັນເປັນໄປໄດ້ທີ່ຈະເຮັດໃຫ້ການເປີດແລະປິດຂອງ orifice ວັດແທກ.

ຜ່ານວາວກວດກາ (6) ການໄຫຼວຽນທີ່ບໍ່ເສຍຄ່າແມ່ນເປັນໄປໄດ້ຈາກ B ເຖິງ A.

ນາມ ວາວຄວບຄຸມການໄຫຼຂອງກະແສໄຟຟ້າ 2FRE16

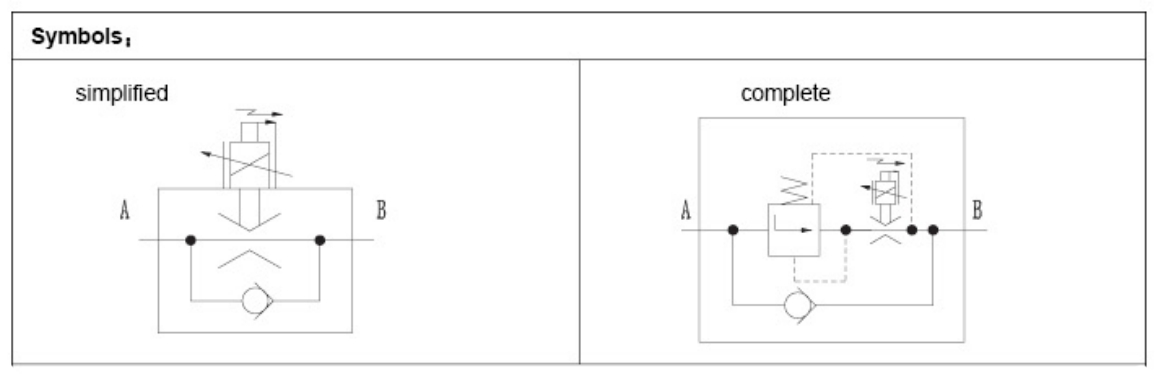

ສັນຍາລັກຂອງການໄຫຼຂອງອັດຕາສ່ວນການໄຫຼຂອງວາວຄວບຄຸມວາວ 2fre16
