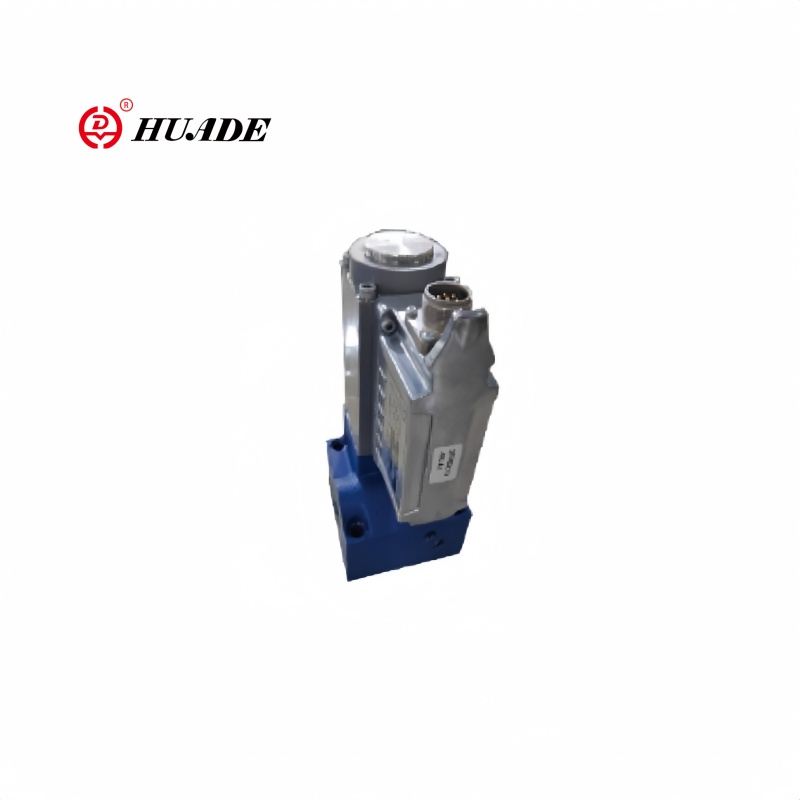

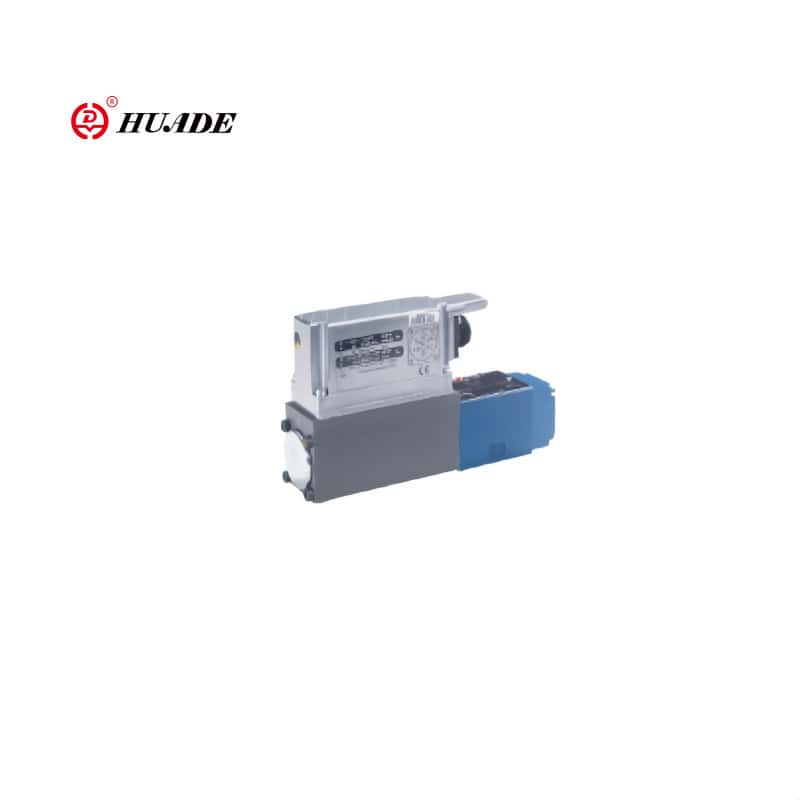

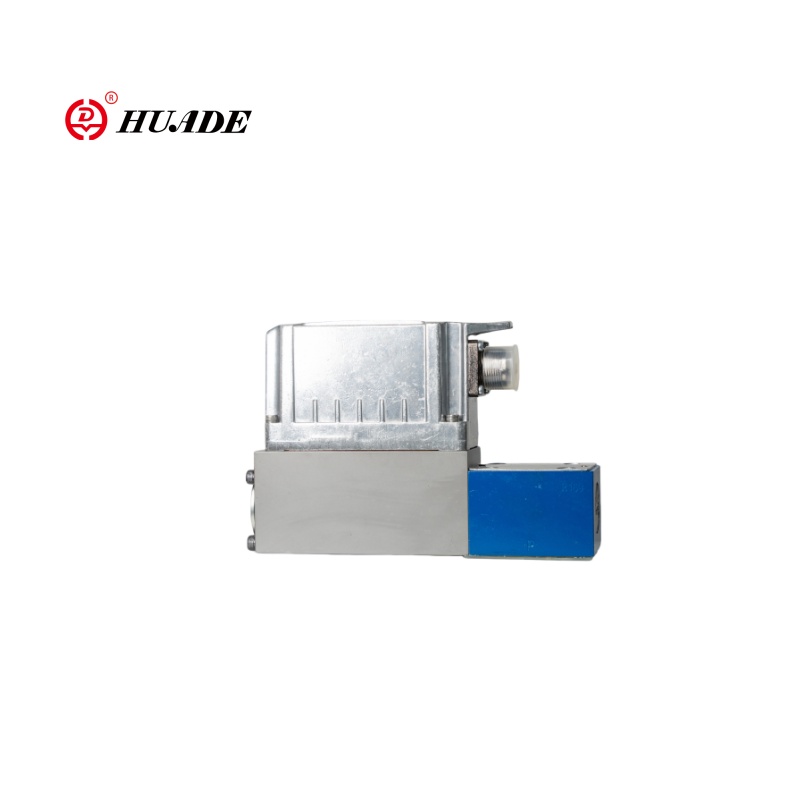

ວາວໄຫຼຂອງສ່ວນປະກອບຂອງສັດສ່ວນ 3Freez-1x ແມ່ນສ່ວນປະກອບຄວບຄຸມນ້ໍາທີ່ມີຄວາມແມ່ນຍໍາສູງເຊິ່ງມັກຈະຖືກໃຊ້ໃນລະບົບອັດຕະໂນມັດອຸດສາຫະກໍາທີ່ຕ້ອງການການແຈກຢາຍອັດຕາສ່ວນທີ່ຊັດເຈນ. ປ່ຽງ 3FREEZ-1 ເທົ່າແມ່ນຕົວຄວບຄຸມອັດຕາສ່ວນອັດຕາສ່ວນການຄວບຄຸມທາງເອເລັກໂຕຣນິກ (0-10V / 4-20 ການປ້ອນສັນຍານທາງເຂົ້າ). ຄວາມກົດດັນສາມາດບັນລຸ 315bar, ເຫມາະສົມສໍາລັບລະບົບໄຮໂດຼລິກຄວາມກົດດັນຄວາມກົດດັນສູງ. ວາວໄຫຼຂອງການໄຫຼຂອງສັດທະເລຂະຫນາດ 3flreez-1x ສາມາດປະສົມປະສານກັບ PLC ແລະ Systems Systems ແລະຮອງຮັບ modbus ແລະໂປໂຕຄອນການສື່ສານອື່ນໆ. ວາວອະໄວຍະວະເພດ 3Freez-1x ຄວບຄຸມອັດຕາການໄຫລວຽນໂດຍຜ່ານການລະບຽບການໄຟຟ້າ, ຮັບຮູ້ຄວາມຖືກຕ້ອງຂອງການຕອບສະຫນອງຂອງລະບົບ.
| ສາຂາ | ||
| ການກໍ່ສ້າງ | ປ່ຽງປະເພດຂອງ Spool ກັບຜູ້ຊົດເຊີຍຄວາມກົດດັນປະສົມປະສານ | |
| ການປະກົດ | solenoid ອັດຕາສ່ວນທີ່ມີການຄວບຄຸມຕໍາແຫນ່ງແລະການຄວບຄຸມເອເລັກໂຕຣນິກຂອງກະດານ ABE | |
| ການຕິດຕັ້ງຕໍາແຫນ່ງ | ທີ່ເລືອກໄດ້ | |
| ລະດັບອຸນຫະພູມອາກາດລ້ອມຮອບ℃ | -20 ~ + 50 | |
| ນ້ໍາຫນັກ kg | ng6 (3.1) | |
| ng10 (6.9) | ||
| ໄຮໂດຼລິກ | ||
| ນ້ໍາລັບ | ນ້ໍາມັນໄຮໂດຼລິກເຖິງ DIN 51524 ... 535, ທາດແຫຼວອື່ນໆຫຼັງຈາກການປຶກສາຫາລືກ່ອນ | |
| mm viscosity mm2/ s | 20 ... 100 (ແນະນໍາ) | |
| 10 ... 800 (ສູງສຸດ (max.permitted) | ||
| ຄວາມກົດດັນໃນລະດັບອຸນຫະພູມຄວາມດັນ℃ | -20 ~ + 70 | |
| Static / Dynamic | ||
| hysteresis% | ≤ | ≤ |
| ຊ່ວງຂອງການ inversion% | ≤0.5 | ≤0.5 |
| ຄວາມທົນທານຕໍ່ການຜະລິດ% | ≤5 | ≤5 |
ຄຸນນະສົມບັດ
▶ຄວບຄຸມການໄຫລວຽນຂອງກະແສໄຟຟ້າໂດຍກົງຂອງ Valks NG6 ແລະ NG10 ກັບເຄື່ອງໃຊ້ໄຟຟ້າທີ່ມີເອເລັກໂຕຣນິກແລະກະເປົາເປ້
▶ກັບການຄວບຄຸມຕໍາແຫນ່ງ, hysteresis ຫນ້ອຍທີ່ສຸດ <1%, ເບິ່ງຂໍ້ມູນດ້ານວິຊາການ
ການກໍານົດລະດັບ 3 ເສັ້ນແມ່ນຖືກກໍານົດໂດຍວິທີການມອບຫມາຍຂອງພອດໄຮໂດຼລິກ (ກະແສທີ່ເຫຼືອແລ່ນຜ່ານ Port P Port, Way)
▶ສາມາດປັບໄດ້ໂດຍວິທີການຂອງຕໍາແຫນ່ງ solenoid ທີ່ຄວບຄຸມ, ຜູ້ທີ່ມີການໂອນຕໍາແຫນ່ງແລະຜູ້ຊ່ຽວຊານດ້ານອຸປະກອນເສີມ
▶ສໍາລັບການຕິດຕັ້ງ subplate, ການຕິດຕັ້ງຂຸມ NG6 ເຖິງ iso4401-02-94-94, NG10 ເຖິງ ISO 4401-05-94-94-94
▶ subplates ເປັນເອກະສານສະແດງວ່າ, Re 45053 ສໍາລັບ NG6, RE 45055 ສໍາລັບ NG10 (ລໍາດັບແຍກຕ່າງຫາກ)
▶ເຄື່ອງເຊື່ອມຕໍ່ສຽບໃສ່ DIN 43563-am6, ເບິ່ງລາຍການເອກະສານລາຍການ RE 08008 (ລໍາດັບແຍກຕ່າງຫາກ)
▶ຂໍ້ມູນສໍາລັບຜູ້ທີ່ຢູ່ໃນຄະນະກໍາມະການສົ່ງເສີມເຄື່ອງໃຊ້ໄຟຟ້າ
•ປະຕິບັດຕາມ CEE, EMC Directives
ໃນ 61000-6-2: 2002-08
ແລະ 61000-6-3: 2002-08
• UB = 24VVNOM DC
•ການເຊື່ອມຕໍ່ໄຟຟ້າ 6p + pe
•ການປະຕິບັດສັນຍານ
-Standard 0 ... + 10V (A1)
•ໂຄ້ງວາວອະນຸມັດຢູ່ໂຮງງານ
ຄໍາຮ້ອງສະຫມັກ:
ວາວໄຫຼຂອງສັດສ່ວນ 4Freez-1x ມີການນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບໄຮໂດຼລິກ, ການຄວບຄຸມເຄື່ອງຈັກ, ແລະອື່ນໆ.
ສາຂາ
ປະເພດວາວຄວບຄຸມກະແສໄຟຟ້າຂະຫນາດ 3Freez ທີ່ມີການຄວບຄຸມຕໍາແຫນ່ງແລະຢູ່ໃນກະດານເຄື່ອງໃຊ້ໄຟຟ້າທີ່ມີຢູ່ໃນຂະຫນາດໃຫຍ່ຂະຫນາດໃຫຍ່ 6 ແລະ 10. hysteresis ແມ່ນ <1%.
ເຄື່ອງເອເລັກໂຕຣນິກໃນກະດານແມ່ນຖືກວັດແທກຢູ່ໂຮງງານແລະເປີດໃຊ້ເວລາຕອບສະຫນອງຢ່າງໄວວາ. ການອອກແບບຂອງຮ່າງກາຍຂອງປ່ຽງແມ່ນເຊັ່ນວ່າການໄຫລຂອງການໄຫຼທີ່ເຫຼືອແມ່ນແລ່ນຜ່ານ Port Port Press P.
ຫຼັກການພື້ນຖານ

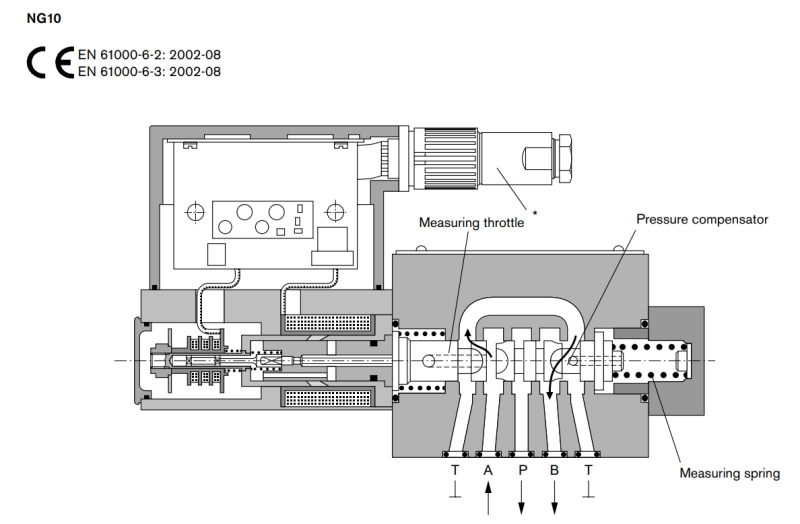

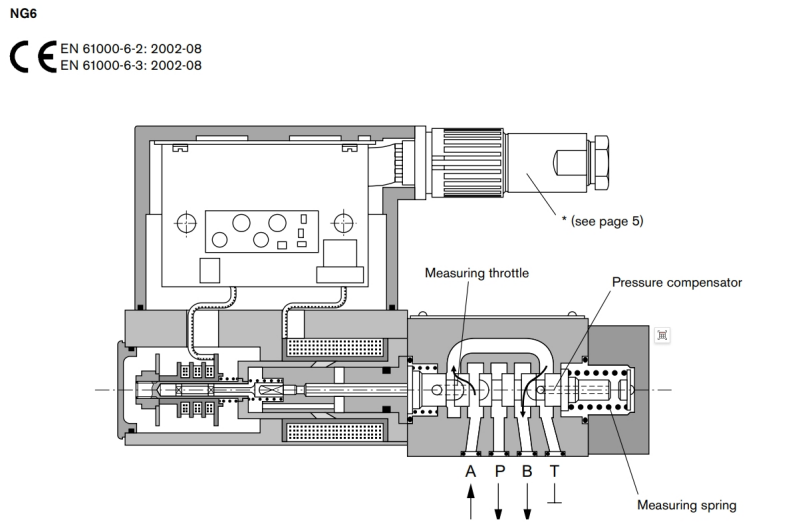

ເພື່ອປັບອັດຕາການໄຫລຂອງນ້ໍາມັນຈາກ B, A ຕັ້ງຄ່າຕັ້ງແມ່ນຖືກກໍານົດໄວ້ໃນເຄື່ອງໃຊ້ໄຟຟ້າທີ່ກະຕຸ້ນ. ອີງໃສ່ການຕັ້ງຄ່ານີ້, ເອເລັກໂຕຣນິກຄວບຄຸມວົງຈອນ solenoid ເປັນຫນ້າທີ່ຂອງສັນຍານຈາກເຄື່ອງສົ່ງສັນຍານ. ການຄວບຄຸມຕໍາແຫນ່ງຮັບປະກັນຄວາມຫຍຸ້ງຍາກຕ່ໍາຫຼາຍ. ການເປີດປ່ຽງແມ່ນຖືກກໍານົດໂດຍແຄມແມັດໃນ spool, ແລະການຊົດເຊີຍຄວາມກົດດັນປະສົມປະສານໄດ້ປຽບທຽບຄວາມກົດດັນທີ່ຫຼຸດລົງໂດຍການວັດແທກ 8-bar ສໍາລັບຄວາມກົດດັນທີ່ມີການວັດແທກຄວາມກົດດັນກ່ອນທີ່ຈະມີຂອບເຂດຂອງສູດງ່າຍໆ: "ໂຫລດຄວາມກົດດັນບວກກັບກໍາລັງຂອງການວັດແທກພາກຮຽນ spring". ດ້ວຍວິທີນີ້, ຄວາມກົດດັນຫຼຸດລົງໃນໄລຍະແຂບແມັດໄດ້ຖືກຮັກສາໄວ້ໃນລະດັບຄົງທີ່.
