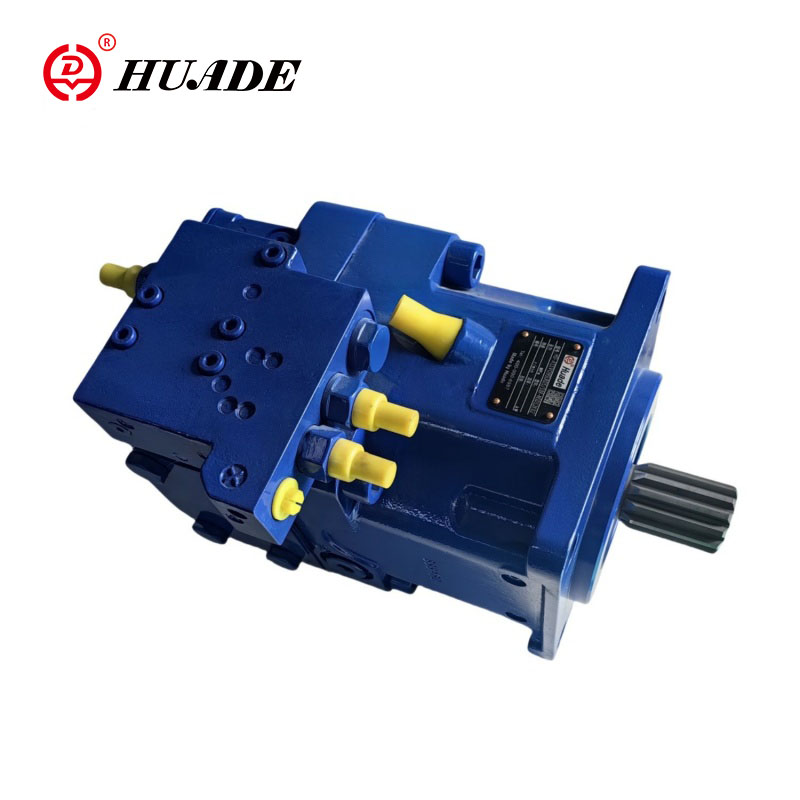

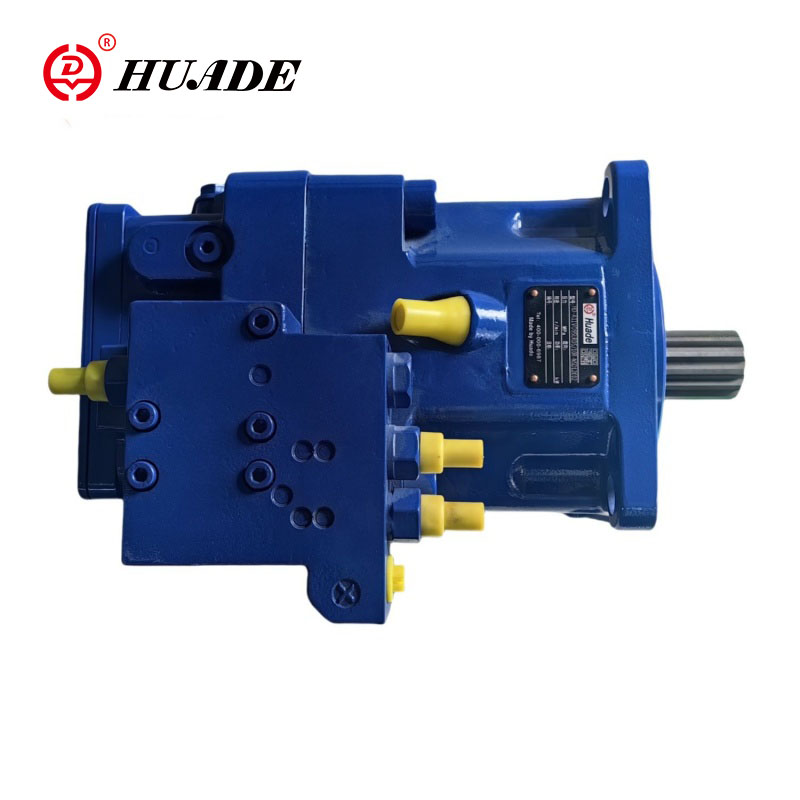

Axial Piston Variable Pump A11VO

Huade brand A11VO swash plate axial piston pump variable pump is used for hydrostatic transmission in open circuit hydraulic systems . ອັດຕາການໄຫຼຂອງປັ໊ມ piston axial ນີ້ແມ່ນອັດຕາສ່ວນກັບຄວາມໄວການສົ່ງແລະການຍ້າຍ. ໂດຍການປັບມຸມຂອງແຜ່ນ swash, ອັດຕາການໄຫຼສາມາດປ່ຽນແປງໄດ້ຢ່າງບໍ່ຢຸດຢັ້ງ. ປັ໊ມ A11VO ສາມາດຈັບຄູ່ກັບ Rexroth ໃນການປະຕິບັດ.

ຕົວກໍານົດການຜະລິດຕະພັນຂອງ Axial Piston Variable Pump A11VO

•ຊ່ວງຄວາມກົດດັນປະຕິບັດງານ

◇ Inlet----- ຄວາມກົດດັນຢ່າງແທ້ຈິງທີ່ພອດ S (ພອດດູດ)

ຮຸ່ນທີ່ບໍ່ມີປໍ້າຄ່າ

Pabs min---------- 0.8 bar

Pabs ສູງສຸດ---------- 30 bar

ຖ້າຄວາມກົດດັນແມ່ນ> 5 bar, ກະລຸນາຖາມ Huade Hydraulic.

ລຸ້ນທີ່ມີປ້ຳສາກ

Pabs min---------- 0.6 bar

Pabs max---------- 2 ແຖບ

◇ຄວາມໄວສູງສຸດທີ່ອະນຸຍາດ (ຈຳກັດຄວາມໄວ)

ຄວາມ​ໄວ​ທີ່​ອະ​ນຸ​ຍາດ​ໄດ້​ໂດຍ​ການ​ເພີ່ມ​ຂຶ້ນ​ຂອງ​ຄວາມ​ກົດ​ດັນ inlet pabs ຢູ່​ທີ່​ຊ່ອງ​ດູດ S ຫຼື​ທີ່ Vg ≤Vg ສູງ​ສຸດ

◇ Outlet ---- ຄວາມກົດດັນທີ່ພອດ A ຫຼື B

ຄວາມກົດດັນຊື່ pN---------- 350 bar

ຄວາມກົດດັນສູງສຸດ Pmax ----------400 bar

ຄວາມກົດດັນໃນນາມ: Max.design ຄວາມກົດດັນທີ່ຄວາມແຂງແຮງຂອງຄວາມເມື່ອຍລ້າແມ່ນຮັບປະກັນ

ຄວາມກົດດັນສູງສຸດ: ສູງສຸດ. ຄວາມກົດດັນປະຕິບັດງານທີ່ອະນຸຍາດສໍາລັບໄລຍະສັ້ນ (t <1s).

◇ຄວາມກົດດັນການເຮັດວຽກຕ່ໍາສຸດ

ຕ້ອງການຄວາມກົດດັນການເຮັດວຽກຕໍາ່ສຸດທີ່ pB min ຢູ່ໃນສາຍບໍລິການປັ໊ມໂດຍອີງຕາມຄວາມໄວ, ມຸມຫມຸນແລະການເຄື່ອນທີ່ (ເບິ່ງແຜນວາດ).

◇ຄວາມກົດດັນທໍ່ລະບາຍນ້ໍາ

ຄວາມກົດດັນຂອງກໍລະນີລະບາຍນ້ໍາຢູ່ທ່າເຮືອ T1 ແລະ T2 ອາດຈະສູງສຸດຂອງ 1.2 bar ສູງກ່ວາຄວາມກົດດັນ inlet ຢູ່ພອດ S ແຕ່ບໍ່ສູງກ່ວາ PL abs. ສູງສຸດ --------------2 bar.

ຕ້ອງໃຊ້ສາຍລະບາຍນ້ຳຂະໜາດເຕັມທີ່ບໍ່ໄດ້ຈຳກັດໂດຍກົງໃສ່ຖັງ.

◇ ຊ່ວງອຸນຫະພູມຂອງວົງແຫວນປະທັບຕາ

ວົງແຫວນປະທັບຕາ shaft FKM ແມ່ນອະນຸຍາດໃຫ້ໃຊ້ກັບອຸນຫະພູມລະບາຍນ້ໍາຂອງ -25 ℃ເຖິງ +115 ℃.

•ໝາຍເຫດ:

ສໍາລັບຄໍາຮ້ອງສະຫມັກຕ່ໍາກວ່າ 25 ° C, ແຫວນປະທັບຕາ shaft NBR ແມ່ນມີຄວາມຈໍາເປັນ (ລະດັບອຸນຫະພູມທີ່ອະນຸຍາດ: -40 ° C ຫາ +90 ° C).

ວົງແຫວນປະທັບຕາ NBR shaft ລັດໃນຂໍ້ຄວາມທີ່ຊັດເຈນຢູ່ໃນຄໍາສັ່ງ.

ຄຸນ​ລັກ​ສະ​ນະ​ຜະ​ລິດ​ຕະ​ພັນ​ແລະ​ການ​ນໍາ​ໃຊ້​ຂອງ Axial Piston Variable Pump A11VO

ຄຸນສົມບັດ:

▶ ປັ໊ມ piston axial variable ຂອງການອອກແບບແຜ່ນ swash ສໍາລັບຂັບ hydrostatic ໃນລະບົບໄຮໂດຼລິກວົງຈອນເປີດ.

▶​ຖືກ​ອອກ​ແບບ​ຕົ້ນ​ຕໍ​ສໍາ​ລັບ​ການ​ນໍາ​ໃຊ້​ໃນ​ຄໍາ​ຮ້ອງ​ສະ​ຫມັກ​ມື​ຖື​.

▶ ປັ໊ມເຮັດວຽກພາຍໃຕ້ເງື່ອນໄຂທີ່ເຮັດດ້ວຍຕົວມັນເອງ, ດ້ວຍການກົດດັນຂອງຖັງ, ຫຼືດ້ວຍປັ໊ມທີ່ມີຄ່າໃນຕົວທາງເລືອກ (ຕົວກະຕຸ້ນ).

▶ມີທາງເລືອກໃນການຄວບຄຸມທີ່ສົມບູນແບບທີ່ກົງກັບຄວາມຕ້ອງການຂອງຄໍາຮ້ອງສະຫມັກໃດໆ.

▶ທາງເລືອກການຄວບຄຸມພະລັງງານແມ່ນສາມາດປັບໄດ້ຈາກພາຍນອກ, ເຖິງແມ່ນວ່າໃນເວລາທີ່ປັ໊ມກໍາລັງແລ່ນ,

▶ ການຂັບຜ່ານແມ່ນເຫມາະສົມສໍາລັບການເພີ່ມປັ໊ມເກຍແລະປັ໊ມ piston axial ເຖິງດຽວກັນ, i.e. 100/% ຜ່ານໄດ.

▶ການໄຫຼອອກຂອງຜົນຜະລິດແມ່ນອັດຕາສ່ວນກັບຄວາມໄວຂອງໄດແລະຕົວແປ infinitely ລະຫວ່າງ qv max ແລະ qv min = 0.

ຄໍາຮ້ອງສະຫມັກ:

ປັ໊ມ piston variable axial ຂອງ Huade A11VO ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນເຄື່ອງຈັກວິສະວະກໍາແລະອຸປະກອນອຸດສາຫະກໍາເບົາ, ເຫຼັກແລະເຫຼັກກ້າແລະເຄື່ອງຈັກຂຸດຄົ້ນບໍ່ແຮ່, ເຮືອ, ອຸປະກອນການບິນພົນລະເຮືອນ, ເຄື່ອງຈັກນ້ໍາມັນແລະ petrochemical, ການກໍ່ສ້າງແລະເຄື່ອງຈັກຍ່າງ.
