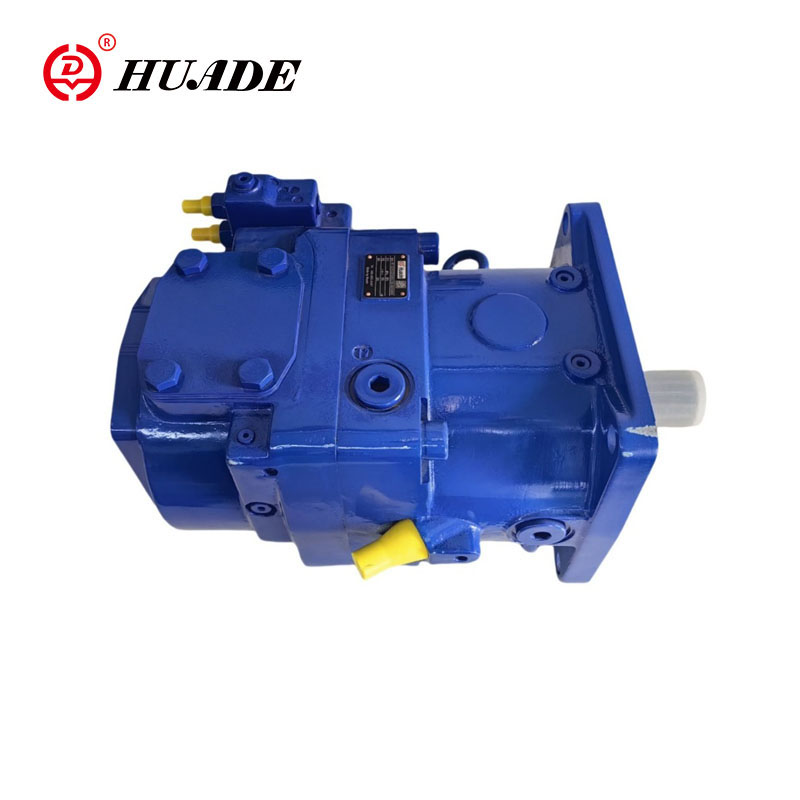

Axial Piston Variable Pump A11VLO

ປັ໊ມຕົວແປ piston axial ຂອງ Huade A11VLO ຖືກອອກແບບຕົ້ນຕໍເພື່ອໃຊ້ໃນແອັບພລິເຄຊັນມືຖື. Huade Hydraulic ມີປະສົບການຫຼາຍກວ່າ 40 ປີໃນການອອກແບບແລະການຜະລິດອົງປະກອບໄຮໂດຼລິກ. ປັ໊ມທີ່ປ່ຽນແປງໄດ້ຕາມແກນ piston A11VLO ຂອງມັນທຽບໄດ້ກັບ Rexroth ແລະມີປະສິດຕິພາບດີກວ່າ. ພວກເຂົາກົງກັບຜະລິດຕະພັນ Rexroth ໃນການປະຕິບັດແລະເປັນທາງເລືອກທີ່ເຫມາະສົມ.

ຕົວກໍານົດການຜະລິດຕະພັນຂອງ Axial Piston Variable Pump A11VLO

•ຂອບເຂດຄວາມກົດດັນປະຕິບັດງານ

▷ Inlet----- ຄວາມກົດດັນຢ່າງແທ້ຈິງຢູ່ທີ່ພອດ S (ພອດດູດ)

ລຸ້ນທີ່ມີປ້ຳສາກ

Pabs min---------- 0.6 bar

Pabs max---------- 2 ແຖບ

▷ຄວາມໄວສູງສຸດທີ່ອະນຸຍາດ (ຈຳກັດຄວາມໄວ)

ຄວາມ​ໄວ​ທີ່​ອະ​ນຸ​ຍາດ​ໄດ້​ໂດຍ​ການ​ເພີ່ມ​ຂຶ້ນ​ຂອງ​ຄວາມ​ກົດ​ດັນ inlet pabs ຢູ່​ທີ່​ຊ່ອງ​ດູດ S ຫຼື​ທີ່ Vg ≤Vg ສູງ​ສຸດ

▷ Outlet ---- ຄວາມກົດດັນທີ່ພອດ A ຫຼື B

ຄວາມກົດດັນຊື່ pN---------- 350 bar

ຄວາມກົດດັນສູງສຸດ Pmax ----------400 bar

ຄວາມກົດດັນໃນນາມ: Max.design ຄວາມກົດດັນທີ່ຄວາມແຂງແຮງຂອງຄວາມເມື່ອຍລ້າແມ່ນຮັບປະກັນ

ຄວາມກົດດັນສູງສຸດ: ສູງສຸດ. ຄວາມກົດດັນປະຕິບັດງານທີ່ອະນຸຍາດສໍາລັບໄລຍະສັ້ນ (t <1s).

▷ ຄວາມກົດດັນການເຮັດວຽກຕ່ໍາສຸດ

ຕ້ອງການຄວາມກົດດັນການເຮັດວຽກຕໍາ່ສຸດທີ່ pB min ຢູ່ໃນສາຍບໍລິການປັ໊ມໂດຍອີງຕາມຄວາມໄວ, ມຸມຫມຸນແລະການເຄື່ອນທີ່ (ເບິ່ງແຜນວາດ).

▷ ຄວາມກົດດັນລະບາຍອາກາດ

ຄວາມກົດດັນຂອງກໍລະນີລະບາຍນ້ໍາຢູ່ທ່າເຮືອ T1 ແລະ T2 ອາດຈະສູງສຸດຂອງ 1.2 bar ສູງກ່ວາຄວາມກົດດັນ inlet ຢູ່ພອດ S ແຕ່ບໍ່ສູງກ່ວາ PL abs. ສູງສຸດ --------------2 bar.

ຕ້ອງໃຊ້ສາຍລະບາຍນ້ຳຂະໜາດເຕັມທີ່ບໍ່ໄດ້ຈຳກັດໂດຍກົງໃສ່ຖັງ.

▷ ຊ່ວງອຸນຫະພູມຂອງແຫວນປະທັບຕາ shaft

ວົງແຫວນປະທັບຕາ shaft FKM ແມ່ນອະນຸຍາດໃຫ້ໃຊ້ກັບອຸນຫະພູມລະບາຍນ້ໍາຂອງ -25 ℃ເຖິງ +115 ℃.

•ໝາຍເຫດ:

ສໍາລັບຄໍາຮ້ອງສະຫມັກຕ່ໍາກວ່າ 25 ° C, ແຫວນປະທັບຕາ shaft NBR ແມ່ນມີຄວາມຈໍາເປັນ (ລະດັບອຸນຫະພູມທີ່ອະນຸຍາດ: -40 ° C ຫາ +90 ° C).

ວົງແຫວນປະທັບຕາ NBR shaft ລັດໃນຂໍ້ຄວາມທີ່ຊັດເຈນຢູ່ໃນຄໍາສັ່ງ.

ຄຸນ​ລັກ​ສະ​ນະ​ຜະ​ລິດ​ຕະ​ພັນ​ແລະ​ການ​ນໍາ​ໃຊ້​ຂອງ Axial Piston Variable Pump A11VLO​

ຄຸນສົມບັດ:

▶ ປັ໊ມ piston axial variable ຂອງການອອກແບບແຜ່ນ swash ສໍາລັບຂັບ hydrostatic ໃນລະບົບໄຮໂດຼລິກວົງຈອນເປີດ.

▶ ປັ໊ມເຮັດວຽກພາຍໃຕ້ເງື່ອນໄຂທີ່ເຮັດດ້ວຍຕົວມັນເອງ, ດ້ວຍການກົດດັນຂອງຖັງ, ຫຼືດ້ວຍປັ໊ມທີ່ມີຄ່າໃນຕົວທາງເລືອກ (ຕົວກະຕຸ້ນ).

▶ມີທາງເລືອກໃນການຄວບຄຸມທີ່ສົມບູນແບບທີ່ກົງກັບຄວາມຕ້ອງການຂອງຄໍາຮ້ອງສະຫມັກໃດໆ.

▶ທາງເລືອກການຄວບຄຸມພະລັງງານແມ່ນສາມາດປັບໄດ້ຈາກພາຍນອກ, ເຖິງແມ່ນວ່າໃນເວລາທີ່ປັ໊ມກໍາລັງແລ່ນ,

▶ ການຂັບຜ່ານແມ່ນເຫມາະສົມສໍາລັບການເພີ່ມປັ໊ມເກຍແລະປັ໊ມ piston axial ເຖິງດຽວກັນ, i.e. 100/% ຜ່ານໄດ.

▶ການໄຫຼອອກຂອງຜົນຜະລິດແມ່ນອັດຕາສ່ວນກັບຄວາມໄວຂອງໄດແລະຕົວແປ infinitely ລະຫວ່າງ qv max ແລະ qv min = 0.

ຄໍາຮ້ອງສະຫມັກ:

ປັ໊ມ piston ແກນຂອງ Huade A11VLO ສາມາດຖືກນໍາໃຊ້ໃນເຄື່ອງຈັກວິສະວະກໍາແລະອຸປະກອນອຸດສາຫະກໍາເບົາ, ເຫຼັກແລະເຫຼັກກ້າແລະເຄື່ອງຈັກຂຸດຄົ້ນບໍ່ແຮ່, ເຮືອ, ອຸປະກອນການບິນພົນລະເຮືອນ, ເຄື່ອງຈັກນ້ໍາມັນແລະ petrochemical, ການກໍ່ສ້າງແລະເຄື່ອງຈັກຍ່າງ.
