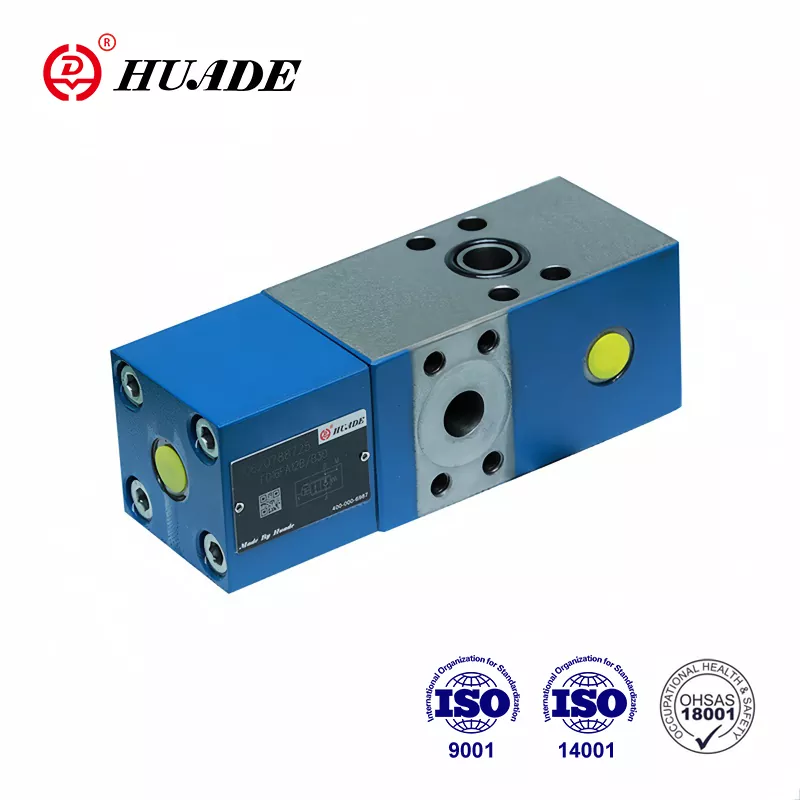

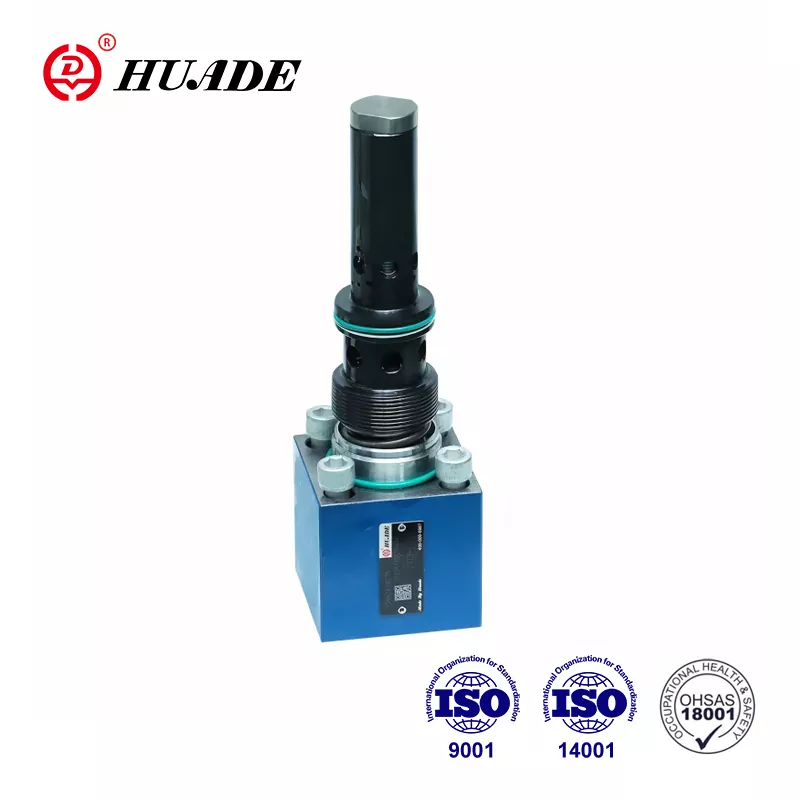

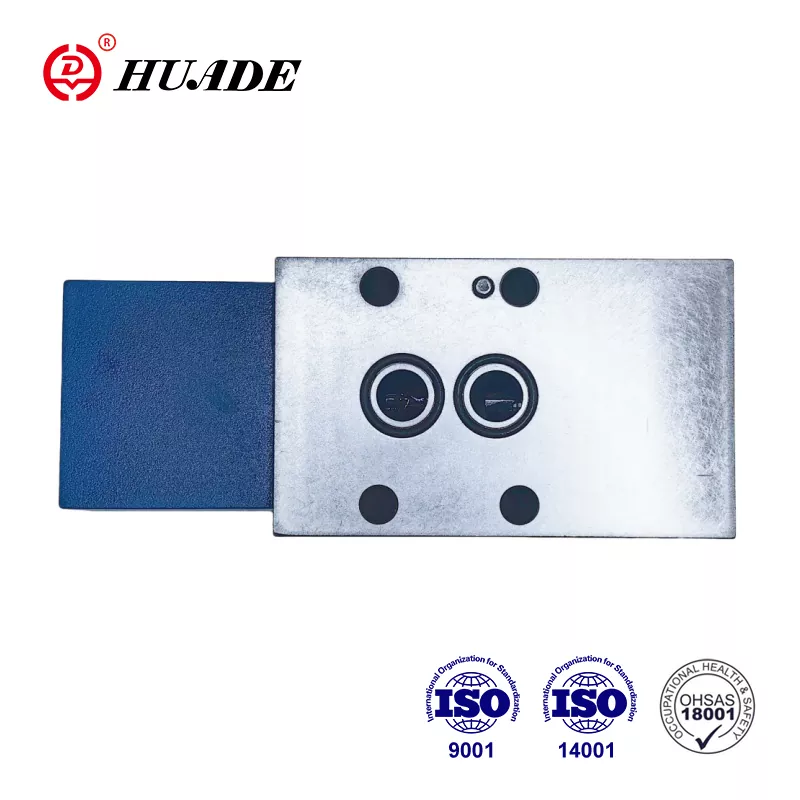

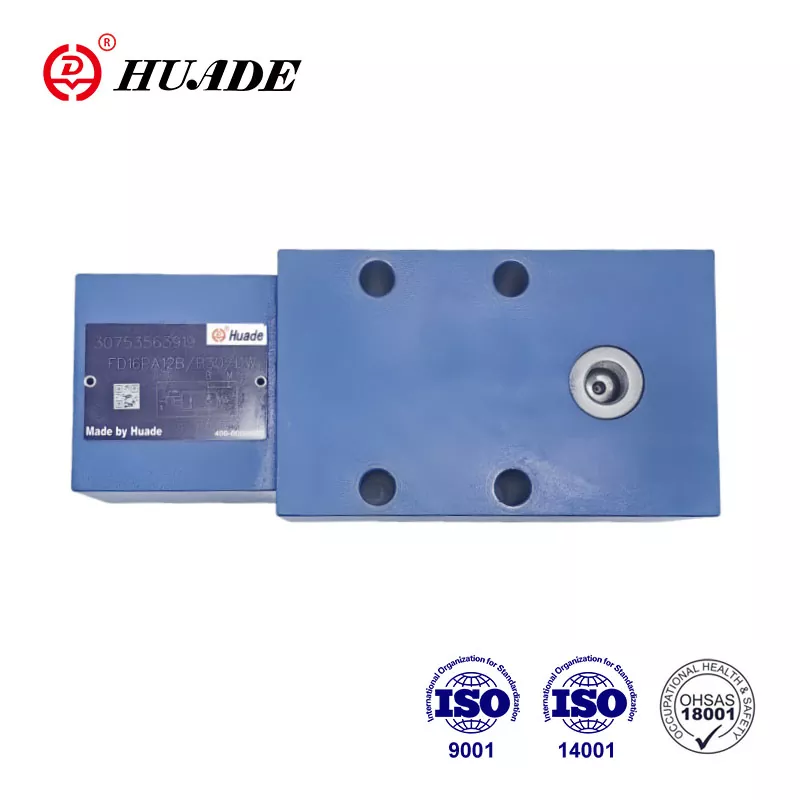

Check-Q-Meter Valve FD 16

ປະເພດວາວ check-Q-meter FD 16 ສ່ວນໃຫຍ່ແມ່ນເປັນທີ່ຮູ້ຈັກສໍາລັບຫນ້າທີ່ຄວບຄຸມການໄຫຼ. Huade Hydraulic valves type FD 16 ແມ່ນເຂົ້າກັນໄດ້ກັບຜະລິດຕະພັນ Rexroth. ຄວາມຈິງແມ່ນວ່າ Huade Hydraulic ໄດ້ມີການຮ່ວມມືໃນໄລຍະຍາວສອງຢ່າງກັບ Rexroth. ໂຮງງານໄດ້ເອົາໃຈໃສ່ຫຼາຍຕໍ່ປະສິດທິພາບຄ່າໃຊ້ຈ່າຍແລະການປະຕິບັດ. ໂຮງງານມີລະບົບການທົດສອບທີ່ເຄັ່ງຄັດແລະອຸປະກອນການຜະລິດທີ່ກ້າວຫນ້າຈາກທົ່ວໂລກເພື່ອຮັບປະກັນການປະຕິບັດທີ່ຫມັ້ນຄົງຂອງຜະລິດຕະພັນ.

ຕົວກໍານົດການຜະລິດຕະພັນຂອງ Check-Q-Meter Valve FD 16

ຄຸນສົມບັດຜະລິດຕະພັນ ແລະການນຳໃຊ້ Check-Q-Meter Valve FD 16

ຄຸນສົມບັດ:

▶ Porting ຮູບແບບໄປ DIN 24 340, ຈາກ D, ISO 5781 ແລະ CETOP - RP 121H

▶ ປ່ຽງກວດເຄື່ອງທົດລອງ, ບໍ່ມີຮົ່ວ. ກວດ-Q-meter ຄວບຄຸມການໄຫຼກັບຄືນ Q2 ທີ່ກ່ຽວຂ້ອງກັບການໄຫຼເຂົ້າຂອງກົງກັນຂ້າມຂອງ actuator Q1 ກັບກະບອກສູບອັດຕາສ່ວນພື້ນທີ່ (Q2 = Q1φ ) ຕ້ອງໄດ້ຮັບການພິຈາລະນາ.

▶ by-pass valve, free-flow ໃນທິດທາງກົງກັນຂ້າມ

▶ ທາງເລືອກທີ່ສ້າງໃນປ່ຽງບັນເທົາຄວາມກົດດັນຂັ້ນສອງ (ພຽງແຕ່ສໍາລັບວາວທີ່ມີການເຊື່ອມຕໍ່ flange).

ຄໍາຮ້ອງສະຫມັກ:

ຫນ້າທີ່ຕົ້ນຕໍຂອງ check-Q-meters valves FD16 ແມ່ນມີອິດທິພົນຕໍ່ຄວາມໄວຂອງມໍເຕີໄຮໂດຼລິກແລະກະບອກສູບເອກະລາດຂອງການໂຫຼດ (ປ້ອງກັນບໍ່ໃຫ້ແລ່ນຫນີ). ນອກຈາກນັ້ນ, ຍັງມີຫນ້າທີ່ໂດດດ່ຽວສໍາລັບຄວາມປອດໄພຂອງທໍ່ແຕກ.

ພາກສ່ວນແລະສັນຍາລັກຂອງ Check-Q-Meter Valve FD 16

Check-Q-meter ປະກອບດ້ວຍພື້ນຖານຂອງທີ່ຢູ່ອາໄສ (1), poppet ຕົ້ນຕໍ (2), ພາກສ່ວນທົດລອງ (3), spool pilot (4), spool damping (5) ແລະ pilot damping (6).

ໂຄງສ້າງຂອງ Check-Q-Meter Valve FD 16

ສັນຍາລັກຂອງ Check-Q-Meter Valve FD 16

ຕົວຢ່າງຂອງວົງຈອນ

ໝາຍເຫດ:

ສອງ check-Q-meter ບໍ່ສາມາດຖືກນໍາໃຊ້ເພື່ອຄວບຄຸມສອງກະບອກທີ່ຖືກບັງຄັບໃຫ້ເຄື່ອນທີ່ດ້ວຍກົນຈັກ, ເນື່ອງຈາກວ່າ synchronization ແລະຄວາມກົດດັນດຽວກັນບໍ່ສາມາດຮັບປະກັນໃນແຕ່ລະກະບອກ.

ດັ່ງນັ້ນ, ກະບອກສູບຕ້ອງໄດ້ຮັບການຕິດຕັ້ງດ້ວຍສອງປ່ຽງກວດກາທີ່ດໍາເນີນການທົດລອງ, ປະເພດ SL.The check-Q-meter ແມ່ນເຫມາະໃນສາຍທົ່ວໄປ.

ໃນກໍລະນີນີ້, ຄວາມກົດດັນຂອງການໂຫຼດຕ້ອງບໍ່ເກີນ 20MPa!
