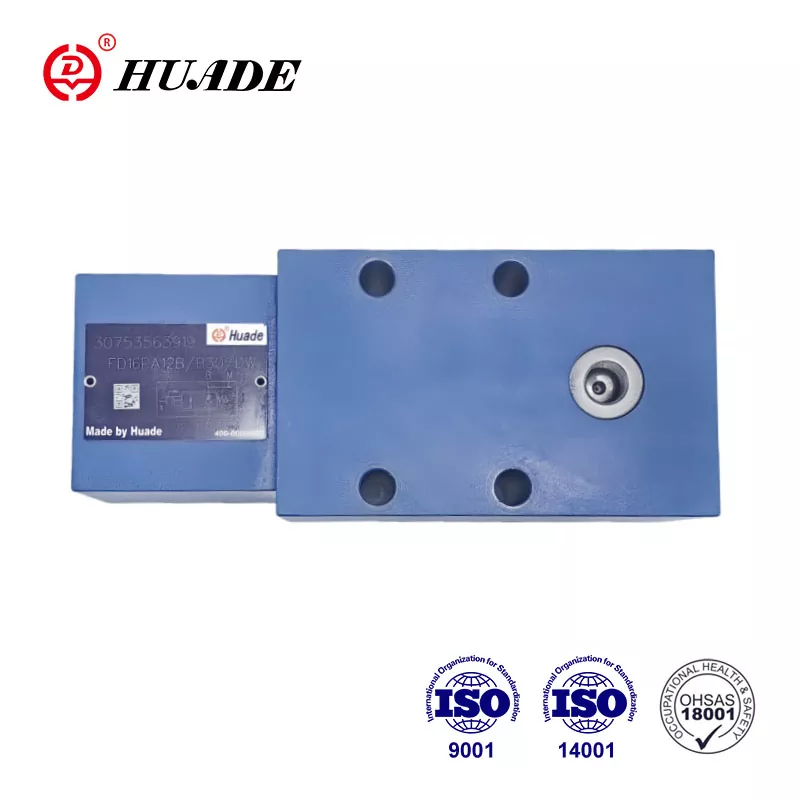

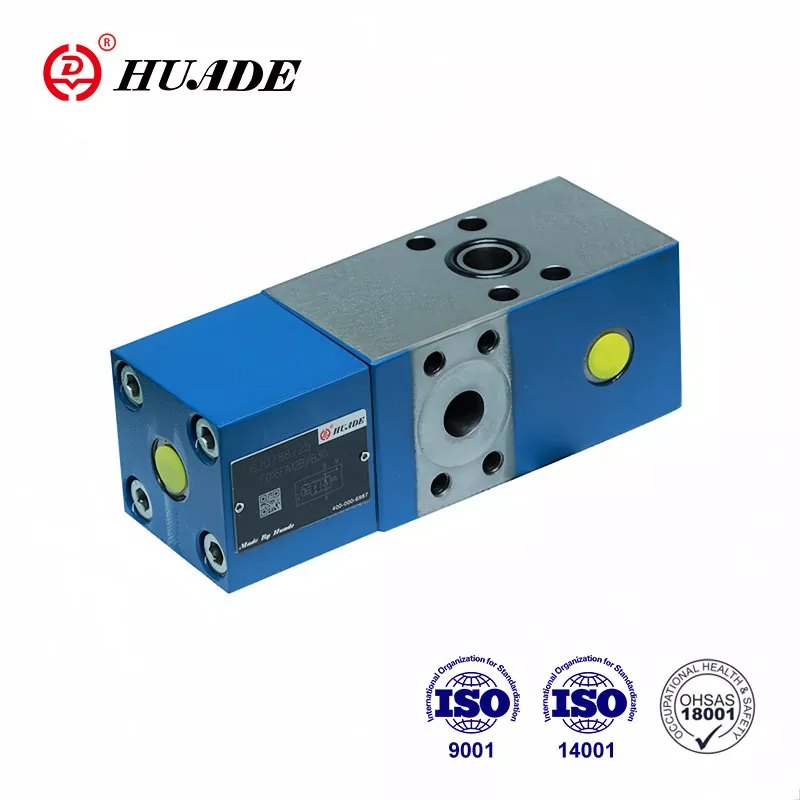

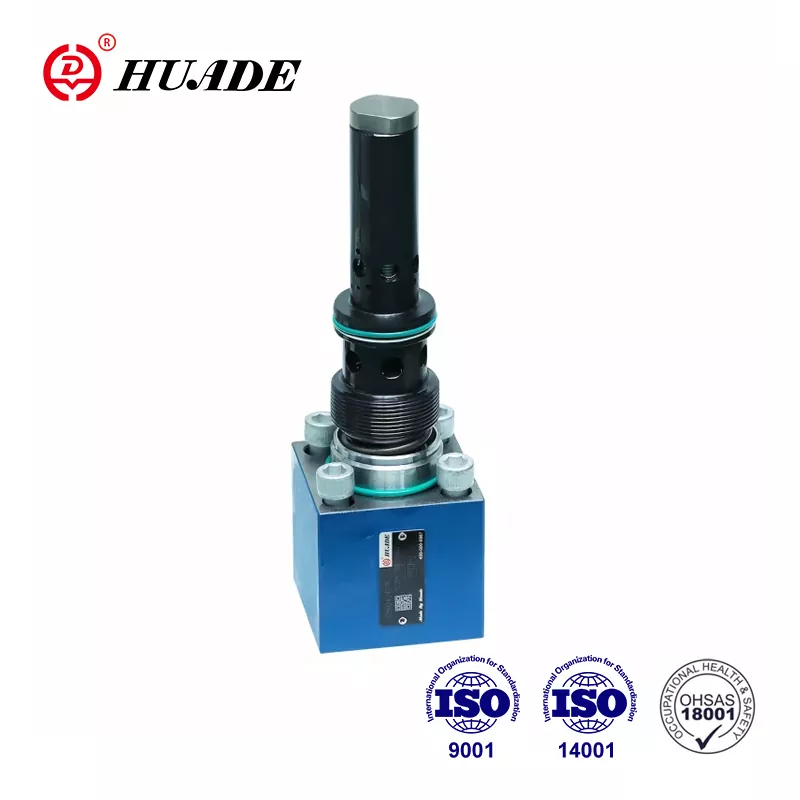

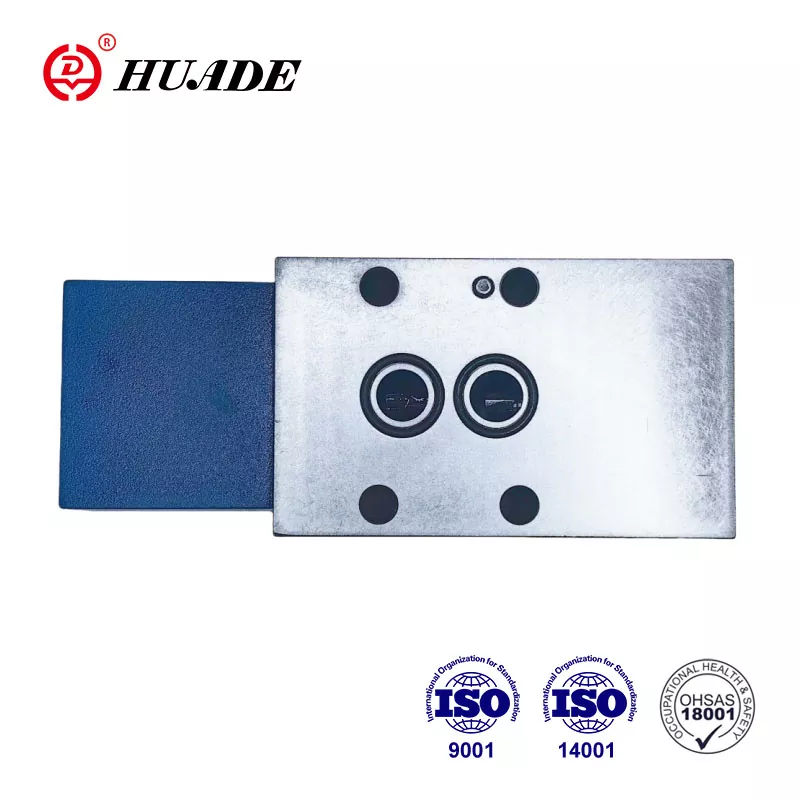

Huade® check-Q-meter valve FD 32 ສາມາດນໍາໃຊ້ໃນລະບົບໄຮໂດຼລິກຕ່າງໆເພື່ອຄວບຄຸມການໄຫຼ. ພວກເຂົາມີຄວາມສາມາດແຂ່ງຂັນກັບຜະລິດຕະພັນທີ່ມີຊື່ສຽງທີ່ມີຄຸນນະພາບດີແລະລາຄາຕ່ໍາ. ການຮ່ວມມືໄລຍະຍາວສອງຢ່າງກັບ Rexroth ຊ່ວຍໃຫ້ປ່ຽງໄຫຼທີ່ຜະລິດໂດຍ Huade Hydraulic ສາມາດບັນລຸລະດັບດຽວກັນກັບຜະລິດຕະພັນ Rexroth. ດ້ວຍຈຸດຂາຍທີ່ເປັນເອກະລັກເຫຼົ່ານີ້, ວາວເຊັກ-Q-meter Huade® ແມ່ນເປັນທີ່ນິຍົມຂອງຜູ້ບໍລິໂພກຈີນແລ້ວ.
|
ແຮງດັນການເຮັດວຽກ, ພອດ A, X (MPa) |
ເຖິງ 31.5 |
|
ຄວາມກົດດັນປະຕິບັດງານ. ພອດ B (MPa) |
ເຖິງ 42 |
|
ຄວາມກົດດັນຂອງການທົດລອງ, ພອດ X (ໄລຍະການຄວບຄຸມການໄຫຼ) (MPa) |
ຕ່ຳສຸດ 2 ຫາ 3.5, ສູງສຸດ 31.5 |
|
ຄວາມກົດດັນແຕກ, A ຫາ B (MPa) |
0.2 |
|
ການຕັ້ງຄ່າຄວາມກົດດັນສໍາລັບວາວລະບາຍຄວາມກົດດັນຂັ້ນສອງ (MPa) |
ເຖິງ 40 |
|
ກະແສ (L/ນາທີ) |
80 (size12) 200 (size16) |
|
ອັດຕາສ່ວນພື້ນທີ່ຂອງການເປີດກ່ອນ |
ພື້ນທີ່ນັ່ງ poppet / ພື້ນທີ່ຂອງ spool ຂອງນັກບິນ = 1/20 |
|
ລະດັບອຸນຫະພູມຂອງນ້ໍາຄວາມກົດດັນ (℃) |
-30 ຫາ +80 |
|
ໄລຍະຄວາມຫນືດ(ມມ ²/ວິນາທີ) |
10 ຫາ 800 |
|
ນ້ໍາຄວາມກົດດັນ |
ນ້ໍາມັນແຮ່ທາດ (ສໍາລັບການປະທັບຕາ NBR), ຫຼື phosphate ester (ສໍາລັບການປະທັບຕາ FPM) |
ຄຸນສົມບັດ:
▶ Porting ຮູບແບບໄປ DIN 24 340, ຈາກ D, ISO 5781 ແລະ CETOP - RP 121H
▶ ປ່ຽງກວດເຄື່ອງທົດລອງ, ບໍ່ມີຮົ່ວ. ກວດ-Q-meter ຄວບຄຸມການໄຫຼກັບຄືນ Q2 ທີ່ກ່ຽວຂ້ອງກັບການໄຫຼເຂົ້າຂອງກົງກັນຂ້າມຂອງ actuator Q1 ກັບກະບອກສູບອັດຕາສ່ວນພື້ນທີ່ (Q2 = Q1φ ) ຕ້ອງໄດ້ຮັບການພິຈາລະນາ.
▶ by-pass valve, free-flow ໃນທິດທາງກົງກັນຂ້າມ
▶ ທາງເລືອກທີ່ສ້າງໃນປ່ຽງບັນເທົາຄວາມກົດດັນຂັ້ນສອງ (ພຽງແຕ່ສໍາລັບວາວທີ່ມີການເຊື່ອມຕໍ່ flange).
ຄໍາຮ້ອງສະຫມັກ:
Check-Q-meters valves FD12 ຖືກນໍາໃຊ້ເພື່ອມີອິດທິພົນຕໍ່ຄວາມໄວຂອງມໍເຕີໄຮໂດຼລິກແລະກະບອກສູບເອກະລາດຂອງການໂຫຼດ (ປ້ອງກັນບໍ່ໃຫ້ແລ່ນຫນີ). ນອກຈາກນັ້ນ, ຍັງມີຫນ້າທີ່ໂດດດ່ຽວສໍາລັບຄວາມປອດໄພຂອງທໍ່ແຕກ.
Check-Q-meter ປະກອບດ້ວຍພື້ນຖານຂອງທີ່ຢູ່ອາໄສ (1), poppet ຕົ້ນຕໍ (2), ພາກສ່ວນທົດລອງ (3), spool pilot (4), spool damping (5) ແລະ pilot damping (6).
ໂຄງສ້າງຂອງ Check-Q-Meter Valve FD 32
ສັນຍາລັກຂອງ FD Check-Q-Meter Valve
ຕົວຢ່າງຂອງວົງຈອນ
ໝາຍເຫດ:
ສອງ check-Q-meter ບໍ່ສາມາດຖືກນໍາໃຊ້ເພື່ອຄວບຄຸມສອງກະບອກທີ່ຖືກບັງຄັບໃຫ້ເຄື່ອນທີ່ດ້ວຍກົນຈັກ, ເນື່ອງຈາກວ່າ synchronization ແລະຄວາມກົດດັນດຽວກັນບໍ່ສາມາດຮັບປະກັນໃນແຕ່ລະກະບອກ.
ດັ່ງນັ້ນ, ກະບອກສູບຕ້ອງໄດ້ຮັບການຕິດຕັ້ງດ້ວຍສອງປ່ຽງກວດກາທີ່ດໍາເນີນການທົດລອງ, ປະເພດ SL.The check-Q-meter ແມ່ນເຫມາະໃນສາຍທົ່ວໄປ.
ໃນກໍລະນີນີ້, ຄວາມກົດດັນຂອງການໂຫຼດຕ້ອງບໍ່ເກີນ 20MPa!
