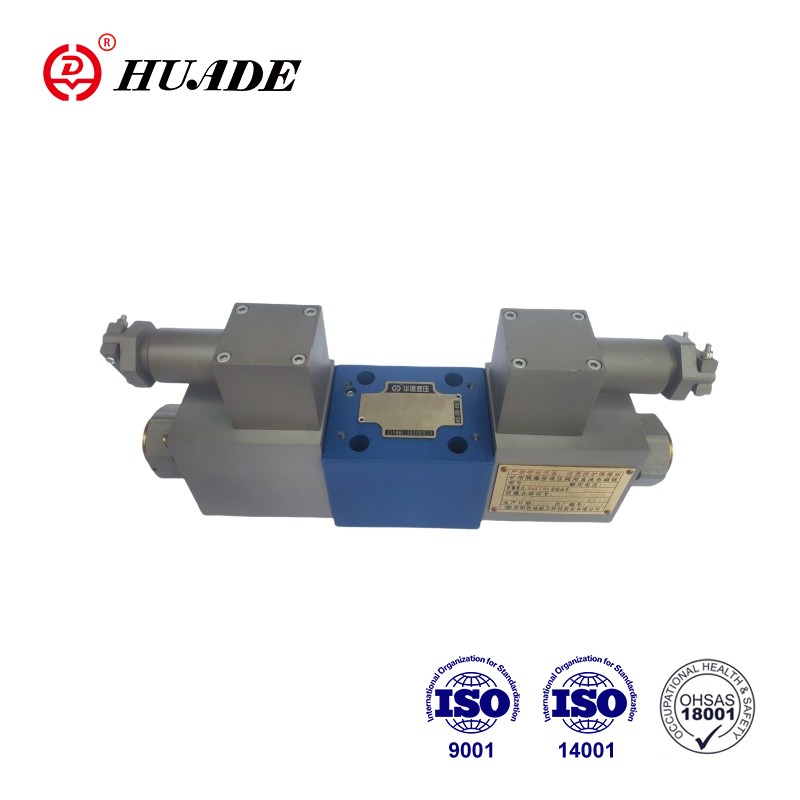

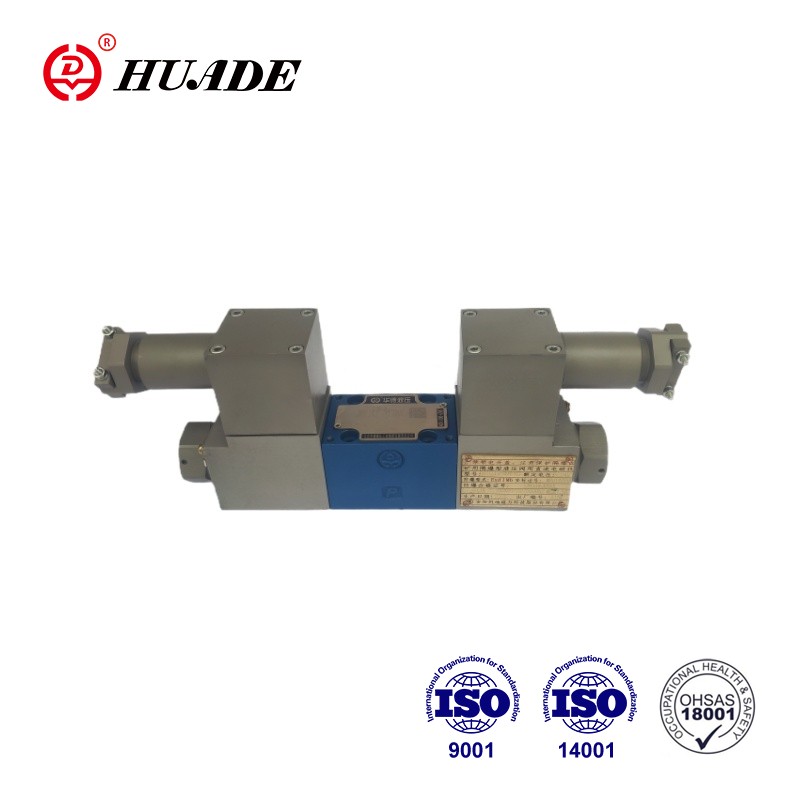

ວາວທິດທາງສັດສ່ວນທີ່ປ້ອງກັນການລະເບີດຂອງ Huade 4WRA 6-2X ແມ່ນວາວທິດທາງສັດສ່ວນ 4/2- ແລະ 4/3-way. ພວກມັນຖືກອອກແບບເປັນອົງປະກອບທີ່ດໍາເນີນການໂດຍກົງສໍາລັບການຕິດຕັ້ງ subplate. ພວກມັນຖືກກະຕຸ້ນໂດຍວິທີການຂອງ solenoids ອັດຕາສ່ວນທີ່ມີ thread ສູນກາງແລະ coil ຖອດອອກໄດ້. solenoids ໄດ້ຖືກຄວບຄຸມທັງ b ເອເລັກໂຕຣນິກການຄວບຄຸມພາຍນອກ. ປ່ຽງປ້ອງກັນການລະເບີດຂອງ 4WRA 6-2X ນີ້ມີລະດັບຄວາມກ້ວາງຂອງການນໍາໃຊ້, ສ່ວນໃຫຍ່ແມ່ນຢູ່ໃນພື້ນທີ່ທີ່ມີການຄວບຄຸມທີ່ຊັດເຈນຂອງການໄຫຼຂອງລະບົບໄຮໂດຼລິກ, ຄວາມກົດດັນ, ຄວາມໄວແລະຕົວກໍານົດການອື່ນໆ.
| ໄຮໂດລິກ | |||
| ການຕິດຕັ້ງ | ທາງເລືອກ, ດີກວ່າແນວນອນ | ||
| ຂະຫນາດນາມ | 6 | 10 | |
| ນ້ຳໜັກ (kg) | 4WRA...2X | 2 | 6.6 |
| ການໄຫຼເຂົ້ານາມ Qvnom ທີ່ △p = 10 bar (L/min) | 7, 15, 26 | 30, 60 | |
| Hysteresis (%) | ≤5 | ||
| ໄລຍະປີ້ນກັບ (%) | ≤1 | ||
| ຄວາມອ່ອນໄຫວຕໍ່ການຕອບສະໜອງ (%) | ≤ 0.5 | ||
| ຄວາມກົດດັນສູງສຸດຂອງການດໍາເນີນງານ | ພອດ A,B,P (ແຖບ) | 350 | |
| ພອດ T (ບາ) | 210 | ||
| ນ້ໍາຄວາມກົດດັນ | ນ້ຳມັນແຮ່ (HL, HLP) ເຖິງ DIN 51524 | ||
| ນ້ ຳ ແຮງດັນອື່ນໆຕາມການຮ້ອງຂໍ! | |||
| ຊ່ວງອຸນຫະພູມອາກາດລ້ອມຮອບ (℃) | 4WRA...2X | -20°C ຫາ 70°C (-4°F ຫາ 158°F) | |
| ໄລຍະຄວາມຫນືດ (ມມ2/s) | 20 ຫາ 380 (ມັກ 30 ຫາ 46) | ||
| ຫ້ອງຮຽນຄວາມສະອາດຂອງນໍ້າ | NAS1638 class9 ຫຼື ISO 4406 class 20/18/15 | ||
| ໄຟຟ້າ | ||||
| 1) ຂໍ້ມູນ Solenoid | ||||
| ປະເພດແຮງດັນ | DC | |||
| ສັນຍານມູນຄ່າຄໍາສັ່ງສໍາລັບ 4WRA | ±10Vor4~20mA | |||
| Max.current ຕໍ່ solenoid (A) | 2.5 | 1.5 | 0.8 | |
| ຄວາມຕ້ານທານຂອງ Solenoid Coil (Ω) | ຄ່າຄວາມເຢັນຢູ່ທີ່ 20°C | 2 | 4.8 | 19.5 |
| ຄ່າສູງສຸດທີ່ອົບອຸ່ນ | 3 | 7.2 | 28.8 | |
| ໜ້າທີ່ (%) | ED100% | |||
| ອຸນຫະພູມ coil ສູງສຸດ (℃) | 150 | |||
| ການປ້ອງກັນວາວກັບ EN60529 | IP 65 | |||
| 2) ຄວບຄຸມເອເລັກໂຕຣນິກ | ||||
| ເຄື່ອງຂະຫຍາຍສຽງ | 4WRA...2X | VT-VSPA2-...- 2X | ||
| ແຮງດັນໄຟຟ້າ (V) | ແຮງດັນໄຟຟ້ານາມ | 24 | ||
| ຄ່າຈຳກັດຕໍ່າກວ່າ | 21/22 (4WRA) | |||
| ຄ່າຈຳກັດເທິງ | 35 | |||
| ການໃຊ້ພະລັງງານເຄື່ອງຂະຫຍາຍສຽງ (A) | Imax | <1.8 | ||
| Impulse ປັດຈຸບັນ | 3 | |||
ຄຸນສົມບັດ:
▶ປ່ຽງທິດທາງສັດສ່ວນທີ່ເຮັດວຽກໂດຍກົງເພື່ອຄວບຄຸມທິດທາງແລະຂະຫນາດຂອງການໄຫຼ
▶ສຳລັບການຕິດຕັ້ງແຜ່ນຍ່ອຍ: ຮູບແບບການພອດແມ່ນສອດຄ່ອງກັບ ISO4401
▶ ປະຕິບັດໂດຍ solenoids ອັດຕາສ່ວນທີ່ມີ thread ສູນກາງແລະ coil ຖອດອອກໄດ້
▶ ແຖບຄວບຄຸມພາກຮຽນ spring ສູນກາງ
ຄໍາຮ້ອງສະຫມັກ:
ວາວທິດທາງອັດຕາສ່ວນ Explosion-Proof 4WRA 6-2X ສາມາດນໍາໃຊ້ໃນການຜະລິດເຄື່ອງຈັກຫນັກ, ເຄື່ອງມືເຄື່ອງຈັກ, ອັດຕະໂນມັດອຸດສາຫະກໍາ.
ປ່ຽງໂດຍພື້ນຖານປະກອບດ້ວຍ: ຮ່າງກາຍ (1) ທີ່ມີພື້ນຜິວ mounting, spool ຄວບຄຸມ (3) ມີພາກຮຽນ springs compression (2), Solenoids (4) ມີ thread ສູນກາງ.
ດ້ວຍ solenoids (4), de-energised, spool ຄວບຄຸມ (3) ຖືກຈັດຂຶ້ນໃນຕໍາແຫນ່ງກາງໂດຍພາກຮຽນ springs compression (2 ).
ການທໍາງານໂດຍກົງຂອງ spool ຄວບຄຸມ (3) ໂດຍການ energizing ຫນຶ່ງໃນ solenoids ສັດສ່ວນ (4) e.g. ການຄວບຄຸມ solenoid ຂວາ, ຫຼັງຈາກນັ້ນ, ການເຄື່ອນໄຫວຂອງ spool ຄວບຄຸມ (3) ໄປທາງຊ້າຍໃນອັດຕາສ່ວນກັບສັນຍານ input ໄຟຟ້າ, ແລະການເຊື່ອມຕໍ່ຈາກ P ກັບ A ແລະ B ຫາ T ຜ່ານທາງຂວາງຄ້າຍຄື orifce ມີລັກສະນະການໄຫຼກ້າວຫນ້າ.
4WRA(E)...A-2X ໄດ້ປ່ຽງ 2 ຕຳແໜ່ງທີ່ສະຫຼັບໄດ້ຢ່າງໃດກໍຕາມພຽງແຕ່ຕິດຕັ້ງດ້ວຍ solenoid "a". ປັ໊ກ (6) ຖືກຕິດຕັ້ງໃສ່ກັບ solenoid ອັດຕາສ່ວນ "b".
ສັນຍາລັກຂອງ Explosion-Proof Proportional Directional Valve 4WRA 6-2X
