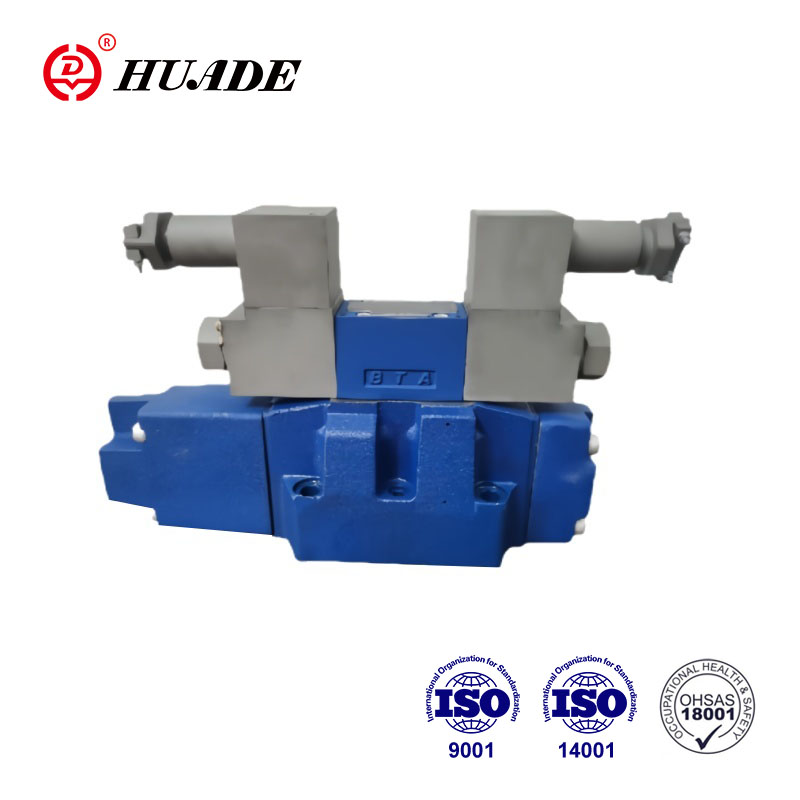

ວາວທິດທາງອັດຕາສ່ວນການລະເບີດ 4WRZ ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບໄຮໂດຼລິກທີ່ຕ້ອງການການຄວບຄຸມທີ່ຊັດເຈນແລະການປະຕິບັດການລະເບີດ. ປ່ຽງປ້ອງກັນການລະເບີດຂອງຊຸດ 4WRZ ຂອງ Huade ໄດ້ຮັບການຮັບຮອງຈາກ CNEX. ການໃຫ້ຄະແນນແລະການຢັ້ງຢືນການລະເບີດຕາມປົກກະຕິແມ່ນປະຕິບັດຕາມມາດຕະຖານສາກົນທີ່ກ່ຽວຂ້ອງ. ວາວອັດຕາສ່ວນການລະເບີດ 4WRZ ມີລັກສະນະລະບຽບການໄຫຼທີ່ລະອຽດອ່ອນ, ເຊິ່ງສາມາດບັນລຸການຄວບຄຸມທີ່ຊັດເຈນຂອງຄວາມກົດດັນ, ການໄຫຼແລະທິດທາງຂອງລະບົບໄຮໂດຼລິກ.
| ທົ່ວໄປ | ||
| ປະເພດວາວ | SEP | |
| ການຕິດຕັ້ງ | ທາງເລືອກ, ດີກວ່າແນວນອນ | |
| ຊ່ວງອຸນຫະພູມການເກັບຮັກສາ (℃) | -20 ເຖິງ +80 | |
| ຊ່ວງອຸນຫະພູມສະພາບແວດລ້ອມ (℃) | -20 ເຖິງ +70 | |
| ນ້ຳໜັກ (Kg) | NG10 | 7.8 |
| NG16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| ໄຮໂດຼລິກ (ວັດແທກດ້ວຍ HLPAG.p=100bar : 40 ℃ ± 5 ℃ ) | ||||||
| ຂະຫນາດນາມ | 10 | 16 | 25 | 32 | ||
| ຄວາມກົດດັນການດໍາເນີນງານ (bar) | ປ່ຽງທົດລອງ | ການສະຫນອງນ້ໍາມັນທົດລອງພາຍນອກ | 30 ຫາ 100 bar | |||
| ການສະຫນອງນ້ໍາມັນທົດລອງພາຍໃນ | 100 ຫາ 350 ກັບ "D3" ເທົ່ານັ້ນ | |||||
| ປ່ຽງຫຼັກ | ເຖິງ 315 | ເຖິງ 350 | ເຖິງ 350 | ເຖິງ 350 | ||
| ຄວາມກົດດັນການໄຫຼກັບຄືນ (bar) | ພອດ T (ພອດ R) (ທໍ່ລະບາຍນ້ໍາມັນທົດລອງພາຍນອກ) | ເຖິງ 315 | ເຖິງ 250 | ເຖິງ 250 | ເຖິງ 150 | |
| ພອດ T (ທໍ່ລະບາຍນ້ໍາມັນທົດລອງພາຍໃນ) | ເຖິງ 30 | ເຖິງ 30 | ເຖິງ 30 | ເຖິງ 30 | ||
| ທ່າເຮືອ Y | ເຖິງ 30 | ເຖິງ 30 | ເຖິງ 30 | ເຖິງ 30 | ||
| ສັນຍານປ້ອນຂໍ້ມູນປະລິມານນ້ຳມັນທົດລອງ 0- 100 % (ຊມ) | 1.7 | 4.6 | 10 | 26.5 | ||
| ການໄຫຼຂອງນ້ຳມັນທົດລອງໃນພອດ X ແລະ Y ດ້ວຍສັນຍານປ້ອນຂໍ້ມູນແບບກ້າວກະໂດດ 0- 100% (L/ນາທີ) | 3.5 | 5.5 | 7 | 15.9 | ||
| ການໄຫຼຂອງວາວຫຼັກ (L/ນາທີ) | ເຖິງ 170 | ເຖິງ 460 | ເຖິງ 870 | ເຖິງ 1600 | ||
| ນ້ໍາໄຮໂດລິກ | ນ້ຳມັນແຮ່ (HL, HLP) ເຖິງ DIN 51524 ນ້ຳໜັກເພີ່ມຕື່ມ ສອບຖາມໄດ້! | |||||
| ລະດັບອຸນຫະພູມຂອງນ້ໍາໄຮໂດລິກ (℃) | -20 ຫາ +80 (ມັກ +40 ຫາ +50) | |||||
| ໄລຍະຄວາມຫນືດ (ມມ2/s) | 20 ຫາ 380 (ມັກ 30 ຫາ 46) | |||||
| ລະດັບການປົນເປື້ອນ | ລະດັບສູງສຸດທີ່ອະນຸຍາດຂອງການປົນເປື້ອນຂອງນ້ໍາຄວາມກົດດັນແມ່ນ NAS 1638 ຫຼື ISO 4406 (c) | ແນະນໍາການກັ່ນຕອງທີ່ມີອັດຕາການຮັກສາຕໍາ່ສຸດທີ່ βx≥ 75 | ||||
| ປ່ຽງທົດລອງ | NAS 1638 ຊັ້ນ 7 | x=5 | ||||
| ປ່ຽງຫຼັກ | NAS 1638 ຫ້ອງຮຽນ 9 | x=15 | ||||
| Hysteresis (%) | ≤ 6 | |||||
| ໄຟຟ້າ | ||
| ປະເພດວາວ | SEP | |
| ປະເພດຂອງການປ້ອງກັນປ່ຽງກັບ EN 60529 | IP65 ທີ່ມີເຕົ້າສຽບສາຍເຄເບີ້ນຖືກຕິດຕັ້ງແລະລັອກ | |
| ປະເພດແຮງດັນ | DC | |
| ຄ່າທັບຊ້ອນກັນ (%) | 15 | |
| ສູງສຸດ. ປັດຈຸບັນ (A) | 1.5 | |
| ຄວາມຕ້ານທານຂອງ Solenoid Coil (Ω) | ຄ່າຄວາມເຢັນຢູ່ທີ່ 20 ℃ | 4.8 |
| ສູງສຸດ. ມູນຄ່າທີ່ອົບອຸ່ນ | 7.2 | |
| ໜ້າທີ່ (%) | 100 | |
| ອຸນຫະພູມ Coil (℃) | ເຖິງ 150 | |
| ການປ້ອງກັນວາວກັບ EN 60529 | IP65 ທີ່ມີຕົວເຊື່ອມຕໍ່ plug-in ທີ່ຕິດຕັ້ງແລະຄົງທີ່ | |
| ຄວບຄຸມເອເລັກໂຕຣນິກ | ||
| ເຄື່ອງຂະຫຍາຍສຽງພາຍນອກສໍາລັບປະເພດ WRZ | VT-VSPA2-1-L2X/... | |
| ສັນຍານມູນຄ່າຄໍາສັ່ງ | ແຮງດັນ input "A1" (V) | V±10 |
| ການປ້ອນຂໍ້ມູນປັດຈຸບັນ "F1" (mA) | 4 ຫາ 20 | |
ຄຸນສົມບັດ:
▶ Pilot ດໍາເນີນການວາວທິດທາງສັດສ່ວນເພື່ອຄວບຄຸມທິດທາງແລະຂະຫນາດຂອງການໄຫຼ
▶ ການປະຕິບັດແມ່ນໂດຍ solenoids ສັດສ່ວນທີ່ມີກະທູ້ກາງແລະການຖອດໄດ້
▶ ສໍາລັບການຕິດຕັ້ງ subplate:
ຮູບແບບການສົ່ງກັບ ISO 4401 ແລະ DIN 2430
▶ ແຖບຄວບຄຸມພາກຮຽນ spring ສູນກາງ
▶4WRZE: ອຸປະກອນອີເລັກໂທຣນິກປະສົມປະສານ (OBE) ທີ່ມີແຮງດັນໄຟຟ້າຫຼືວັດສະດຸປ້ອນປະຈຸບັນ (A1 resp. F1)
▶ 4WRZ: ເອເລັກໂຕຣນິກການຄວບຄຸມທີ່ກ່ຽວຂ້ອງ (ຄໍາສັ່ງແຍກຕ່າງຫາກ)
ຄໍາຮ້ອງສະຫມັກ:
ວາວທິດທາງປ້ອງກັນການລະເບີດ 4WRZ-L7X ຖືກນໍາໃຊ້ເພື່ອຄວບຄຸມທິດທາງແລະການໄຫຼເຂົ້າໃນການຂຸດຄົ້ນ coil, ເຄື່ອງຈັກຂຸດຄົ້ນຖ່ານຫີນ, ເຄື່ອງຈັກໂລຫະ.

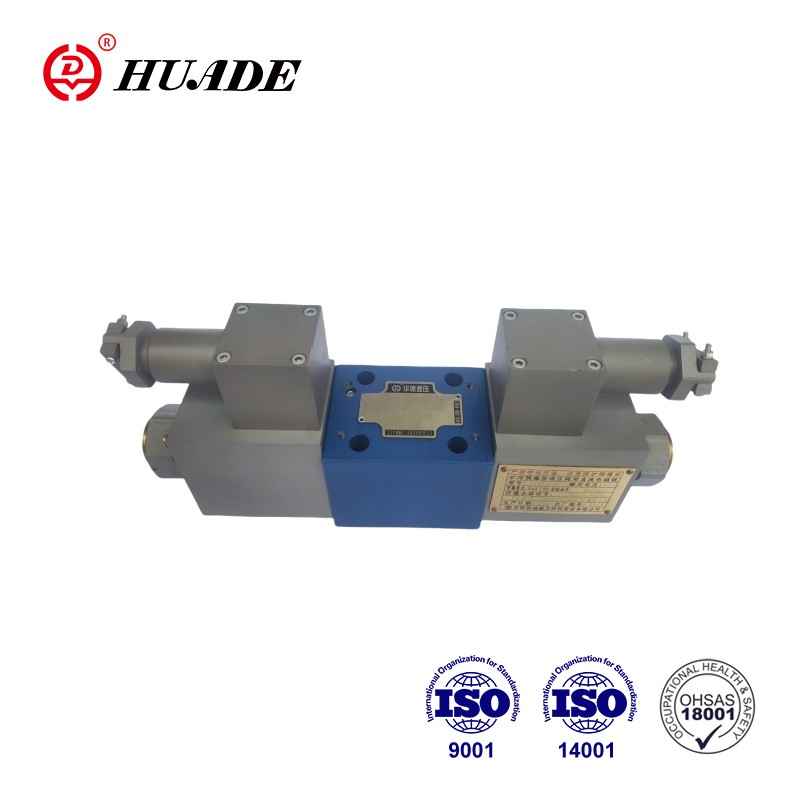

■ປ່ຽງ Pilot ປະເພດ 3DREP 6...
ປ່ຽງທົດລອງແມ່ນເປັນປ່ຽງ solenoid ປະຕິບັດການເປັນອັດຕາສ່ວນ 3-way ການຫຼຸດຜ່ອນຄວາມກົດດັນ. ມັນຖືກນໍາໃຊ້ເພື່ອປ່ຽນສັນຍານປ້ອນໄຟຟ້າເປັນສັນຍານຜົນຜະລິດຄວາມກົດດັນສັດສ່ວນແລະໄດ້ຖືກນໍາໃຊ້ໃນທັງຫມົດ 4WRZ ...ວາວ.
solenoids ອັດຕາສ່ວນແມ່ນ solenoids pin DC ປຽກຄວບຄຸມທີ່ມີ thread ສູນກາງແລະ coil detachable. solenoid ແມ່ນການຄວບຄຸມທາງເລືອກໂດຍເອເລັກໂຕຣນິກພາຍນອກ.
ການອອກແບບ:
ປ່ຽງໂດຍພື້ນຖານແລ້ວປະກອບດ້ວຍ:
- ທີ່ຢູ່ອາໄສ (1)
- ການຄວບຄຸມ spool (2) ມີ spools ວັດແທກຄວາມກົດດັນ (3 ແລະ 4)
– Solenoids (5 ແລະ 6) ກັບ thread ກາງ
ຫຼັກການເຮັດວຽກ
– ເມື່ອ solenoids (5 ແລະ 6) ຢູ່ໃນສະພາບ de-energized, spool ຄວບຄຸມ (2) ໄດ້ຖືກຖື.
ໂດຍ compression springs ໃນຕໍາແຫນ່ງກາງ
- ການດໍາເນີນງານໂດຍກົງຂອງ spool ການຄວບຄຸມ (2) ໂດຍການ energizing solenoid ອັດຕາສ່ວນ, e.g. ພະລັງງານຂອງ solenoid "a" (5). spool ວັດແທກຄວາມກົດດັນ (3) ແລະ spool ຄວບຄຸມ (2) ຖືກເລື່ອນໄປທາງຊ້າຍຕາມອັດຕາສ່ວນກັບສັນຍານເຂົ້າໄຟຟ້າ; ການເຊື່ອມຕໍ່ຈາກ P ຫາ B ແລະ A ຫາ T ຜ່ານພາກສ່ວນທີ່ຄ້າຍຄື orifice ມີລັກສະນະການໄຫຼກ້າວຫນ້າ; De-energization ຂອງ solenoid (5), spool ຄວບຄຸມ (2) ກັບຄືນສູ່ຕໍາແຫນ່ງກາງໂດຍພາກຮຽນ spring ບີບອັດ, ໃນຕໍາແຫນ່ງກາງ, ທ່າເຮືອ A ແລະ B ເປີດໃຫ້ T, i.e. ນ້ໍາໄຮໂດຼລິກສາມາດໄຫຼໄປຫາຖັງໂດຍບໍ່ມີການ. ຂໍ້ຈໍາກັດໃດໆ.
- ການ override ດ້ວຍຄູ່ມື, ທາງເລືອກ, ດ້ວຍການຊ່ວຍເຫຼືອຂອງມັນ, spool ການຄວບຄຸມ (2) ສາມາດໄດ້ຮັບການເຄື່ອນໄຫວໂດຍບໍ່ຈໍາເປັນຕ້ອງມີການ energization ຂອງ solenoid ໄດ້.
ໝາຍເຫດ:
ປະເພດ 3DREP 6:ການລະບາຍນ້ໍາຂອງສາຍຖັງຕ້ອງໄດ້ຮັບການປ້ອງກັນ. ໃນກໍລະນີຂອງສະຖານະການການຕິດຕັ້ງທີ່ສອດຄ້ອງກັນ, ປ່ຽງກ່ອນການໂຫຼດແມ່ນຈະໄດ້ຮັບການຕິດຕັ້ງ (pre-load ຄວາມກົດດັນປະມານ 2 bar).
ປ່ຽງທົດລອງທີ່ມີສອງຕໍາແຫນ່ງ spool
(ປະເພດ 3DREP 6...B...)
ໃນຫຼັກການ, ຫນ້າທີ່ຂອງສະບັບປ່ຽງນີ້ເທົ່າກັບວາວທີ່ມີສາມຕໍາແຫນ່ງ spool. ຢ່າງໃດກໍ່ຕາມ, ປ່ຽງ 2 ຕໍາແຫນ່ງນີ້ແມ່ນສະຫນອງໃຫ້ກັບ solenoid "a" (5) ເທົ່ານັ້ນ. ແທນທີ່ຈະເປັນ solenoid ອັດຕາສ່ວນ 2, screw ສຽບ (7) ແມ່ນເຫມາະ.
■ການທົດລອງປະຕິບັດການປ່ຽງທິດທາງສັດສ່ວນປະເພດ 4WRZ...
ວາວຂອງປະເພດ 4WRZ... ແມ່ນວາວທິດທາງທີ່ດໍາເນີນການທົດລອງທີ່ມີການດໍາເນີນງານໂດຍອັດຕາສ່ວນໃນ solenoids ອັດຕາສ່ວນ. ພວກເຂົາຄວບຄຸມທິດທາງແລະຄວາມກວ້າງຂອງການໄຫຼ.
ການອອກແບບ:
ປ່ຽງໂດຍພື້ນຖານແລ້ວປະກອບດ້ວຍ:
– ປ່ຽງທົດລອງ (9) ທີ່ມີ solenoids ອັດຕາສ່ວນ (5 ແລະ 6), spool ຄວບຄຸມ (2) ແລະປລັກ orifce (15)
- ປ່ຽງຫຼັກ (10) ທີ່ມີແກນຫຼັກ (11) ແລະພາກຮຽນ spring ກາງ (12).
ຫຼັກການເຮັດວຽກ
– ເມື່ອ solenoids (5 ແລະ 6) ຖືກ de-energised, spool ຕົ້ນຕໍ (11) ໄດ້ຖືກຖືໂດຍສູນກາງ springs (12) ໃນຕໍາແຫນ່ງກາງ.
– Op5eration ຂອງ 1thAe TmBain spool (11) ຜ່ານປ່ຽງທົດລອງ (9), spool ຕົ້ນຕໍແມ່ນຍ້າຍຕາມອັດຕາສ່ວນ, ຂຶ້ນກັບຕໍາແຫນ່ງ spool, ໄຫຼຈາກ P ຫາ A ແລະ B ຫາ T (R) ຫຼື P ຫາ B ແລະ A ຫາ T. (ຣ).
ຕົວຢ່າງ: ໂດຍ energizing solenoid "b" (6), spool ຄວບຄຸມ (2) ແມ່ນຍ້າຍໄປທາງຂວາ, ນ້ໍາມັນທົດລອງແມ່ນປ້ອນຜ່ານປ່ຽງນັກບິນ (9) ເຂົ້າໄປໃນຫ້ອງຄວາມກົດດັນ (13) ແລະຍ້າຍ spool ຕົ້ນຕໍ (11) ໃນອັດຕາສ່ວນ. ກັບສັນຍານປ້ອນໄຟຟ້າ; ການເຊື່ອມຕໍ່ຈາກ P ຫາ A ແລະ B ຫາ T ຜ່ານທາງຂວາງຄ້າຍຄື orifice ທີ່ມີການໄຫຼກ້າວຫນ້າ.
ລັກສະນະ.
De-energization ຂອງ solenoid (6), spool ຄວບຄຸມ (2) ແລະ spool ຕົ້ນຕໍ (11) ຖືກກັບຄືນໄປຕໍາແຫນ່ງສູນກາງ.
– ການສະໜອງນ້ຳມັນທົດລອງໃຫ້ປ່ຽງນັກບິນພາຍໃນຜ່ານພອດ P ຫຼືທາງນອກຜ່ານພອດ X.
– ໂດຍມີການຊ່ວຍເຫຼືອຂອງຄູ່ມືທາງເລືອກທີ່ຈະ override spool ການຄວບຄຸມ (2) ສາມາດໄດ້ຮັບການຍ້າຍໂດຍບໍ່ມີການຮຽກຮ້ອງໃຫ້ມີການ energization ຂອງ solenoid ໄດ້.
ໝາຍເຫດ:
ສໍາລັບຄວາມກົດດັນຂອງລະບົບທີ່ສູງກວ່າ 100bar, ໂມດູນການຫຼຸດຜ່ອນຄວາມກົດດັນຂອງການທົດລອງປະເພດ D3 (14) ຕ້ອງໄດ້ຮັບການຕິດຕັ້ງລະຫວ່າງປ່ຽງທົດລອງ (9) ແລະປ່ຽງຕົ້ນຕໍ (10).
ສັນຍາລັກຂອງ Explosion-Proof Proportional Directional Valve 4WRZ
