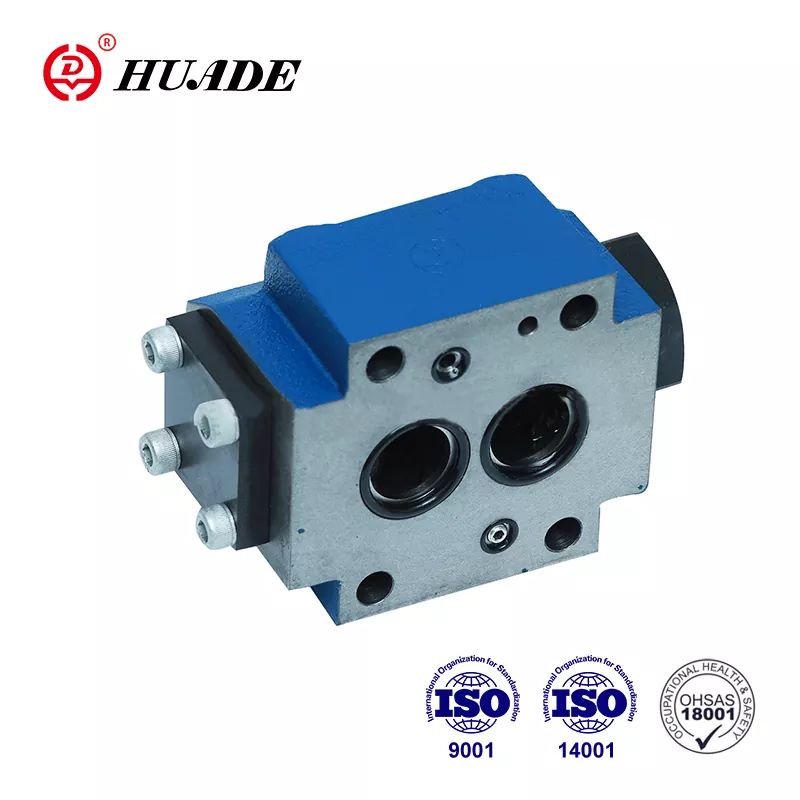

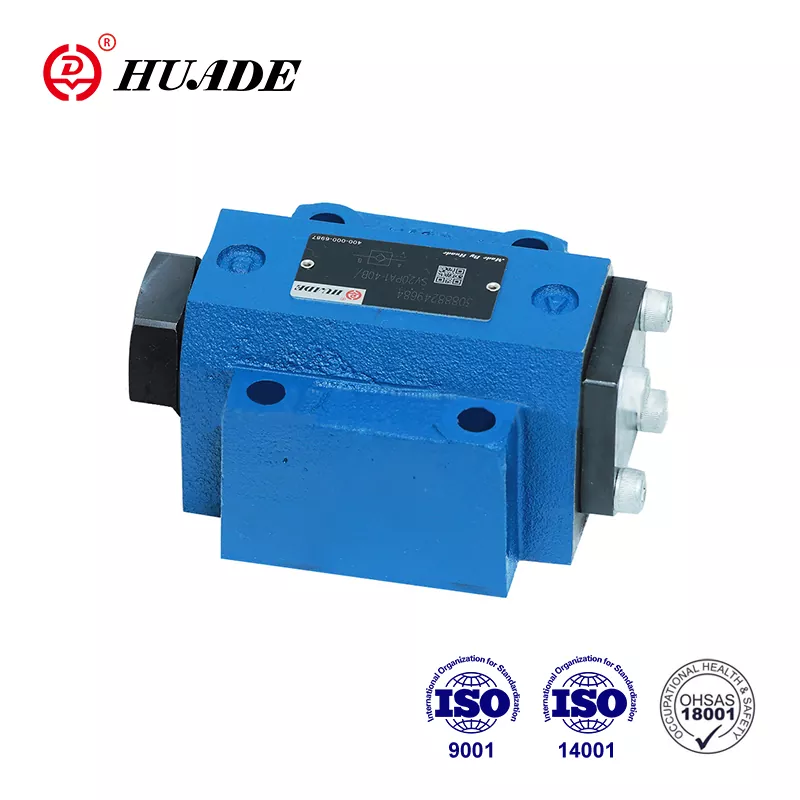

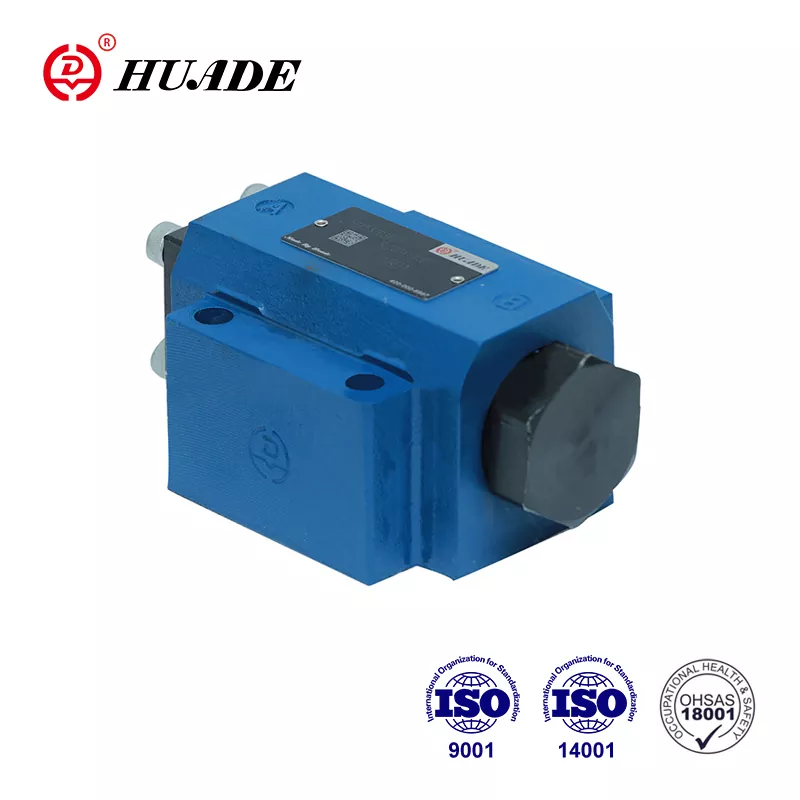

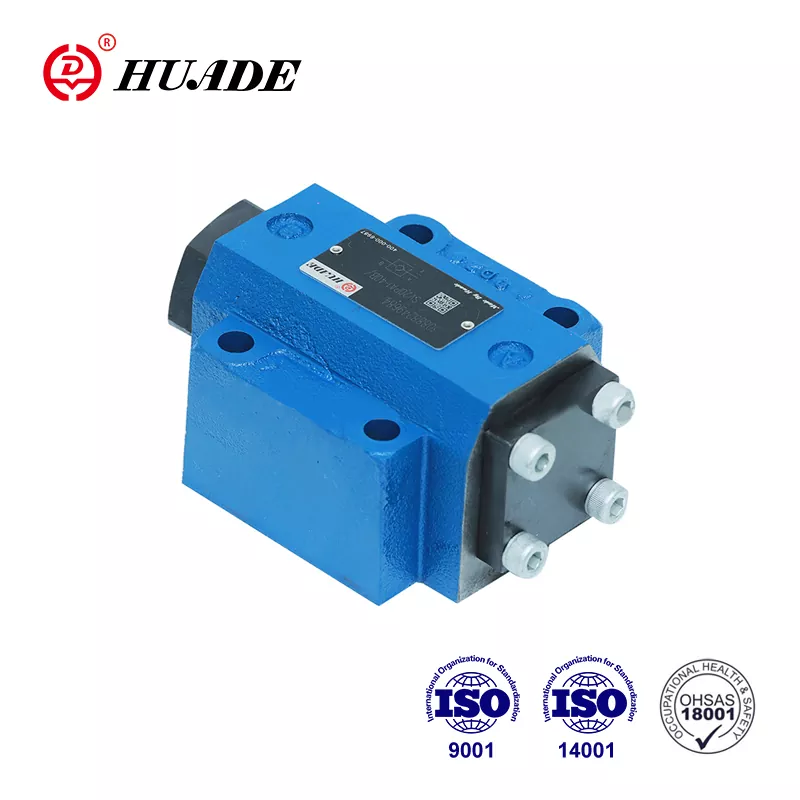

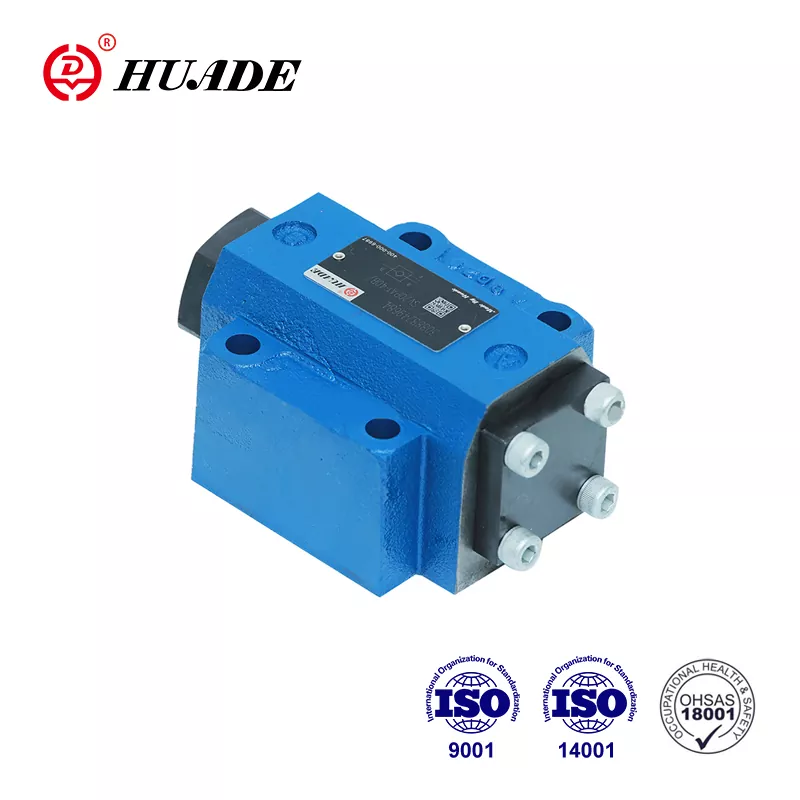

Pilot Operated Check Valve SV

ທຸລະກິດຫຼັກຂອງ Huafilter ແມ່ນການສະໜອງປ່ຽງທິດທາງໄຮໂດຼລິກHuade® ແລະການສ້ອມແປງລະບົບໄຮໂດຼລິກເປັນເວລາຫຼາຍປີໃນປະເທດຈີນ. ພວກເຮົາກາຍເປັນບໍລິສັດດຽວທີ່ໄດ້ຮັບອະນຸຍາດຈຳໜ່າຍຢູ່ຕ່າງປະເທດຂອງກຸ່ມອຸດສາຫະກຳໄຮໂດຼລິກປັກກິ່ງໃນປີ 2023. ປ່ຽງກວດຂອງພວກເຮົາໄດ້ມາດຕະຖານສາກົນສະເໝີ. ພວກເຮົາແນ່ໃຈວ່າຄຸນນະພາບຂອງ Pilot Operated Check Valve SV ສອດຄ່ອງກັບຄວາມຕ້ອງການຂອງລູກຄ້າ. ພວກເຮົາສະຫນອງການບໍລິການຫລັງການຂາຍທີ່ດີກັບວິສະວະກອນທີ່ມີປະສົບການທີ່ສະຫນອງການສະຫນັບສະຫນູນດ້ານວິຊາການທີ່ທັນເວລາ. ຕິດຕໍ່ພວກເຮົາສໍາລັບການປະສິດທິຜົນ, ຜະລິດຕະພັນໄຮໂດລິກທີ່ເຊື່ອຖືໄດ້ແລະການບໍລິການທີ່ດີທີ່ສຸດ.

ສົ່ງສອບຖາມ PDF DownLoad

ຫຼັງຈາກ Huade ໄດ້ຖືກສ້າງຕັ້ງຂຶ້ນ, ມັນໄດ້ຮ່ວມມືກັບ Rexroth ສອງຄັ້ງ. ເຄື່ອງກວດເຊັກປ່ຽງ Huade® SV ແມ່ນເຄື່ອງທົດແທນທີ່ມີລາຄາບໍ່ແພງສໍາລັບຜະລິດຕະພັນຊຸດດຽວກັນຂອງ Rexroth. ມັນມີຄວາມສາມາດແຂ່ງຂັນກັບຜະລິດຕະພັນທີ່ມີຊື່ສຽງທີ່ມີຄຸນນະພາບດີແລະລາຄາຕ່ໍາ. ໂຮງງານໄດ້ຜ່ານ ISO9001, ISO14001, ແລະ OH SAS18001. ມັນເປັນຍີ່ຫໍ້ແຫ່ງຊາດທີ່ມີຊື່ສຽງໃນປະເທດຈີນ. ພາຍໃນໄລຍະເວລາຮັບປະກັນ, ມັນແມ່ນບໍ່ເສຍຄ່າທີ່ຈະສ້ອມແປງ. valves ທັງຫມົດຜ່ານການທົດສອບຢ່າງເຂັ້ມງວດກ່ອນທີ່ຈະອອກຈາກໂຮງງານເພື່ອຮັບປະກັນປະສິດທິພາບທີ່ດີກວ່າແລະຫມັ້ນຄົງ. ປ່ຽງໄຮໂດຼລິກHuade®ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸດສາຫະກໍາການທະຫານແລະຂົງເຂດອື່ນໆເນື່ອງຈາກປະສິດທິພາບທີ່ເຫນືອກວ່າ.

ຕົວກໍານົດການຜະລິດຕະພັນຂອງ Pilot Operated Check Valve SV

ຂໍ້ມູນດ້ານວິຊາການ
ແບບ		10	16	20	25	30
ນ້ຳໜັກ	ການຕິດຕັ້ງແຜ່ນຍ່ອຍ (ກິໂລ)	1.8	-	4.7	-	7.8
	ການເຊື່ອມຕໍ່ threaded (kg)	2.1	5.4	5.4	10	10
ຕຳແໜ່ງການຕິດຕັ້ງ (MPa)		ທາງເລືອກ
ທິດທາງການໄຫຼ (MPa)		ຈາກ A ຫາ B ຟຣີ, ຈາກ B ຫາ A ໂດຍຜ່ານການເປີດ
ຄວາມກົດດັນປະຕິບັດງານ, ສູງສຸດທີ່ເຄຍ (MPa)		0.5~315
ຄວບຄຸມຄວາມກົດດັນ, ສູງສຸດ (MPa)		0.5~315
ຄວບຄຸມລະດັບສຽງ -ພອດ X (cm3)		2.5	10.8	10.8	19.27	19.27
ພື້ນທີ່ຄວບຄຸມ - ເຂດ A1 (cm3)		1.3	3.46	3.46	5.72	5.72
- ພື້ນທີ່ A2 (cm3)		0.33	0.7	0.7	1.33	1.33
- ພື້ນທີ່ A3 (cm3)		3.8	10.17	10.17	16.61	16.61
- ພື້ນທີ່ A4 (cm3)		0.79	1.13		1.54	1.54
ນ້ໍາຄວາມກົດດັນ		ນໍ້າມັນແຮ່ທາດ (ສໍາລັບການປະທັບຕາ NBR) ຫຼື phosphate ester (ສໍາລັບການປະທັບຕາ FPM)
ລະດັບອຸນຫະພູມຂອງນ້ໍາຄວາມກົດດັນ (℃)		-30～+80
ໄລຍະຄວາມຫນືດ (mm2/s)		2.8 ຫາ 500

ຄຸນນະສົມບັດຜະລິດຕະພັນແລະການນໍາໃຊ້ຂອງການທົດລອງປະຕິບັດການກວດ Valve SV

ຄຸນສົມບັດ:

▶ check valve ຄວບຄຸມໂດຍນ້ໍາ

▶ ສໍາລັບການຕິດຕັ້ງ subplate, ຮູບແບບການຕິດຕັ້ງກັບ DIN 24 340

▶ Subplate ຫຼື screw threaded ເຊື່ອມຕໍ່

▶ ມີ ຫຼືບໍ່ມີພອດຮົ່ວ

▶ ມີ ຫຼືບໍ່ມີການເປີດກ່ອນ

▶ ພິມດ້ວຍການເປີດກ່ອນ, ການບີບອັດແບບປຽກ

▶ 4 ຄວາມກົດດັນເປີດ

▶ Porting pattem ກັບ Din 24 340 fom A, 1SO 4401 ແລະ CETOP- RP 121H

ຄໍາຮ້ອງສະຫມັກ:

ປ່ຽງກວດທີ່ດໍາເນີນການທົດລອງ SV ແມ່ນໃຊ້ສໍາລັບການໂດດດ່ຽວຂອງວົງຈອນປະຕິບັດງານພາຍໃຕ້ຄວາມກົດດັນ, ປ້ອງກັນການຫຼຸດຜ່ອນການໂຫຼດໃນເວລາທີ່ເສັ້ນແຕກຫຼືຕ້ານການເຄື່ອນໄຫວ creeping ຂອງ actuators locked ໃນບົບໄຮໂດຼລິກ.

ຫນ້າທີ່, ພາກສ່ວນ, ສັນຍາລັກຂອງ Pilot Operated Check Valve SV

ກວດເຊັກປ່ຽງ SV ແມ່ນປ່ຽງກວດລະບົບໄຮໂດຼລິກທີ່ດໍາເນີນການທົດລອງໃນການອອກແບບປະເພດ poppet ເຊິ່ງອາດຈະຖືກເປີດເພື່ອໃຫ້ຕ່ໍາໃນທິດທາງໃດກໍ່ຕາມ.

ໂດຍພື້ນຖານແລ້ວປ່ຽງເຫຼົ່ານີ້ປະກອບດ້ວຍທີ່ຢູ່ອາໄສ (1), poppet (2), ພາກຮຽນ spring ການບີບອັດ (3), spool ຄວບຄຸມ (4) ເຊັ່ນດຽວກັນກັບການເປີດກ່ອນ, ເປັນປ່ຽງ poppet ບານ (5), ທາງເລືອກ.

ປ່ຽງເຮັດໃຫ້ການໄຫຼໂດຍບໍ່ເສຍຄ່າຈາກ A ຫາ B, ໃນທິດທາງຕ້ານການ poppet (2) ໄດ້ຖືກຈັດຂຶ້ນເທິງບ່ອນນັ່ງຂອງຕົນໂດຍຄວາມກົດດັນຂອງລະບົບ, ນອກຈາກນັ້ນກັບແຮງດັນຂອງພາກຮຽນ spring.

ໂດຍຜ່ານການເຊື່ອມຕໍ່ຄວາມກົດດັນທີ່ພອດຄວບຄຸມ X, ລູກສູບຄວບຄຸມ (4) ຖືກຍ້າຍໄປທາງຂວາ. ນີ້ pushes poppet (2) ຈາກບ່ອນນັ່ງ. ໃນປັດຈຸບັນປ່ຽງອາດຈະມີການໄຫຼຈາກ B ຫາ A.

In order to ensure the proper opening of the valve via the control piston (4) a certain minimum control pressure is necessary.

ພິມ SV..A..(ດ້ວຍການເປີດກ່ອນ, ພາກທີ 1)

ປ່ຽງນີ້ມີການເປີດທາງສ່ວນຫນ້າເພີ່ມເຕີມ. ໂດຍຜ່ານການເຊື່ອມຕໍ່ຄວາມກົດດັນທີ່ພອດຄວບຄຸມ X, ລູກສູບຄວບຄຸມ (4) ຖືກຍູ້ໄປທາງຂວາ.

ນີ້ຄັ້ງທໍາອິດ pushes ບານ (5) ແລະຫຼັງຈາກນັ້ນ poppet (2) ຈາກບ່ອນນັ່ງ. ໃນປັດຈຸບັນປ່ຽງຍັງອາດຈະມີການໄຫຼຈາກ B ຫາ A. ເນື່ອງຈາກວ່າການເປີດກ່ອນມີການບີບອັດປຽກຂອງນ້ໍາພາຍໃຕ້ຄວາມກົດດັນ. ໂດຍຜ່ານການຊ໊ອກຄວາມກົດດັນທີ່ເປັນໄປໄດ້ນີ້ແມ່ນຫຼີກເວັ້ນ

ສັນຍາລັກຂອງ SV

ມຸມສາກຂອງປ່ຽງກວດເຊັກປະເພດ SV. .ປ

(ໂດຍບໍ່ມີຊ່ອງສຽບຮົ່ວ, ມີການເປີດລ່ວງຫນ້າ)
