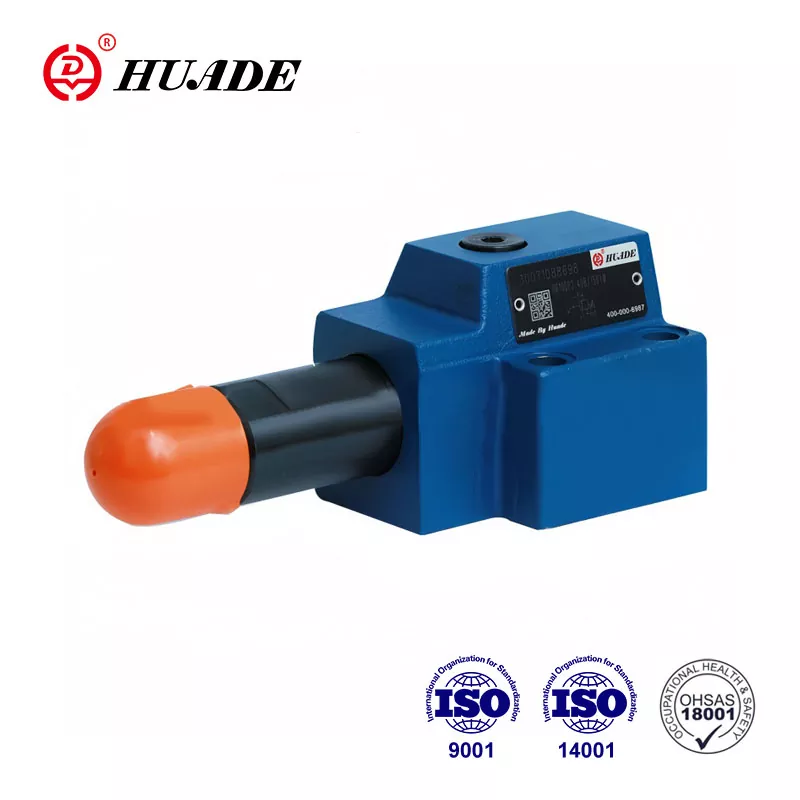

ປະເພດ DR 10 DP ເປັນປ່ຽງຫຼຸດຜ່ອນຄວາມກົດດັນທີ່ຖືກນໍາໃຊ້ເພື່ອຄວບຄຸມຄວາມກົດດັນ. ຄວາມຈິງທີ່ວ່າປ່ຽງຄວາມກົດດັນHuade®ສາມາດທົດແທນຜະລິດຕະພັນຊຸດດຽວກັນທີ່ສະເຫນີໂດຍ Rexroth ແມ່ນສ່ວນໃຫຍ່ແມ່ນຍ້ອນການຮ່ວມມືໃນໄລຍະຍາວກັບ Rexroth. ເມື່ອປຽບທຽບກັບຍີ່ຫໍ້ອື່ນໆທີ່ຄ້າຍຄືກັນ, ຜະລິດຕະພັນHuade®ແມ່ນກ້າວຫນ້າທາງດ້ານເຕັກໂນໂລຢີແລະທົນທານກວ່າ. ລາຄາຂອງປ່ຽງຫຼຸດຜ່ອນຄວາມກົດດັນເຫຼົ່ານີ້ແມ່ນຂ້ອນຂ້າງລາຄາຖືກ. ໂຮງງານຜະລິດເປັນວິສາຫະກິດທີ່ສໍາຄັນແຫ່ງຊາດແລະມີຊື່ສຽງສູງໃນປະເທດຈີນ.
|
Max.operating pressure(Port P) (MPa) |
ເຖິງ 31.5 |
|
ສູງສຸດ. ຄວາມກົດດັນຂັ້ນສອງ (ພອດ A) (MPa) |
ເຖິງ 2.5; ເຖິງ 7.5; ເຖິງ 15.0; ເຖິງ 21.0; ເຖິງ 31.5 |
|
ຄວາມກົດດັນສູງສຸດກັບຄືນ(ພອດ T(Y)) (MPa) |
ເຖິງ 16 |
|
Max.flow (L/ນາທີ) |
ເຖິງ 80 |
|
ນ້ໍາຄວາມກົດດັນ ນ້ໍາມັນແຮ່ທາດ |
ນ້ໍາມັນແຮ່ທາດ (ສໍາລັບການປະທັບຕາ NBR) ຫຼື phosphate ester (ສໍາລັບການປະທັບຕາ FPM) |
|
ໄລຍະຄວາມຫນືດ(ມມ ²/ວິນາທີ) |
10~800 |
|
ລະດັບອຸນຫະພູມຂອງນ້ໍາຄວາມກົດດັນ (℃) |
-30 ເຖິງ +80 |
|
ລະດັບການປົນເປື້ອນ (um) |
ລະດັບສູງສຸດທີ່ອະນຸຍາດຂອງການປົນເປື້ອນຂອງນ້ໍາແມ່ນ NAS 1638 ຫ້ອງຮຽນ 9. |
|
ນ້ຳໜັກ (kg) |
ປະມານ 3 |
ຄຸນສົມບັດ:
▶ ສໍາລັບການຕິດຕັ້ງ subplate
▶ 4 ລະດັບຄວາມກົດດັນ
▶ 4 ອົງປະກອບການຕັ້ງຄ່າ
. ລູກບິດ Rotary
. Hex. ແຂນຫົວມີຫມວກປ້ອງກັນ
. ລູກບິດ rotary lockable ກັບຂະຫນາດ
. ລູກບິດ rotary ມີຂະຫນາດ
▶ ມີພອດວັດຄວາມກົດດັນ
▶ ປ່ຽງບໍ່ກັບຄືນທາງເລືອກ
▶ ຮູບແບບການພອດໄປ DIN 24 340, ຮູບແບບ D, ISO 5781 ແລະ CETOP - RP 121H
ຄໍາຮ້ອງສະຫມັກ:
ຄວາມກົດດັນການຫຼຸດຜ່ອນວາວປະເພດ DR 6 DP ຖືກນໍາໃຊ້ເພື່ອຫຼຸດຜ່ອນຄວາມກົດດັນຂອງລະບົບ.
ປ່ຽງປະເພດ DR 10 DP ເປັນປ່ຽງທີ່ດໍາເນີນການໂດຍກົງຂອງການອອກແບບ 3 ທາງ, ມີຫນ້າທີ່ບັນເທົາຄວາມກົດດັນໃນດ້ານຄວາມກົດດັນທີ່ຫຼຸດລົງ.
ການຕັ້ງຄ່າຄວາມກົດດັນແມ່ນໂດຍວິທີການຂອງອົງປະກອບການຕັ້ງຄ່າຄວາມກົດດັນ (1).
ໃນເວລາພັກຜ່ອນ, ປ່ຽງຈະເປີດເປັນປົກກະຕິ, ແລະນ້ໍາສາມາດໄຫຼອອກຈາກພອດ B ໄປຫາພອດ A. ຄວາມກົດດັນໃນພອດ A ຍັງມີຢູ່ໃນປາຍຂອງ spool (2), ຜ່ານສາຍຄວບຄຸມ (4), ກົງກັນຂ້າມກັບພາກຮຽນ spring ການບີບອັດ ( 3). ເມື່ອຄວາມກົດດັນໃນພອດ A ຮອດລະດັບຄວາມກົດດັນທີ່ກໍານົດໄວ້ໃນພາກຮຽນ spring (3), spool (2) ຍ້າຍໄປຕໍາແຫນ່ງຄວບຄຸມແລະຖືຄວາມກົດດັນໃນພອດ A ຄົງທີ່.
ນ້ໍາເພື່ອຄວບຄຸມປ່ຽງແມ່ນເອົາມາຈາກພອດ A ໂດຍຜ່ານການເຈາະຄວບຄຸມ.
ຖ້າຄວາມກົດດັນໃນພອດ A ເພີ່ມຂຶ້ນອີກເນື່ອງຈາກກໍາລັງພາຍນອກ, ສະລອຍນ້ໍາ (2) ຈະຖືກຍ້າຍໄປຍັງພາກຮຽນ spring ບີບອັດ (3).
ອັນນີ້ເຮັດໃຫ້ເສັ້ນທາງການໄຫຼຖືກເປີດຢູ່ເທິງພື້ນທີ່ຄວບຄຸມ (5) ໃນແຖບຄວບຄຸມ (2) ໄປຫາຖັງ (ພອດ Y). ຫຼັງຈາກນັ້ນ, ນ້ ຳ ພຽງພໍໄຫຼລົງໃສ່ຖັງເພື່ອປ້ອງກັນການເພີ່ມຂື້ນຂອງຄວາມກົດດັນ.
ຫ້ອງການພາກຮຽນ spring (6) ແມ່ນ drained ກັບ tank ພາຍນອກໂດຍຜ່ານພອດ Y.
ປ່ຽງບໍ່ກັບຄືນທີ່ເປັນທາງເລືອກ (7) ແມ່ນມີຢູ່ເພື່ອໃຫ້ການໄຫຼໂດຍບໍ່ເສຍຄ່າຈາກພອດ A ຫາພອດ B.
ການເຊື່ອມຕໍ່ເຄື່ອງວັດແທກຄວາມກົດດັນ (8), ອະນຸຍາດໃຫ້ຕິດຕາມຄວາມກົດດັນຂັ້ນສອງ.
ໂຄງສ້າງຂອງ DR10DP 1- 40B
ສັນຍາລັກຂອງ DR10 DP
