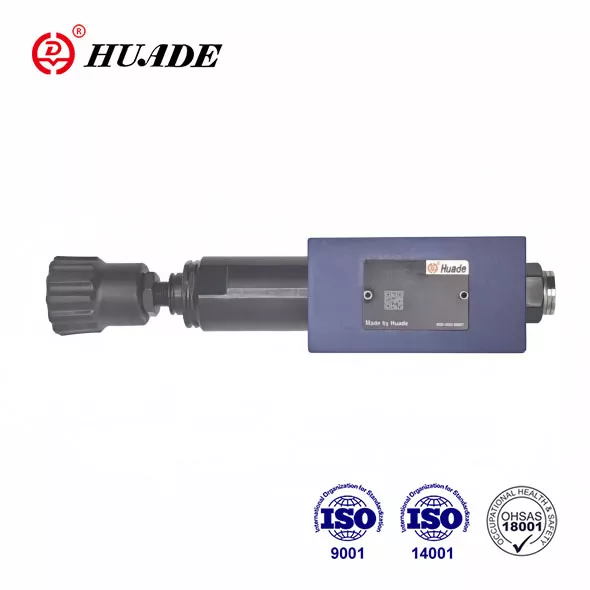

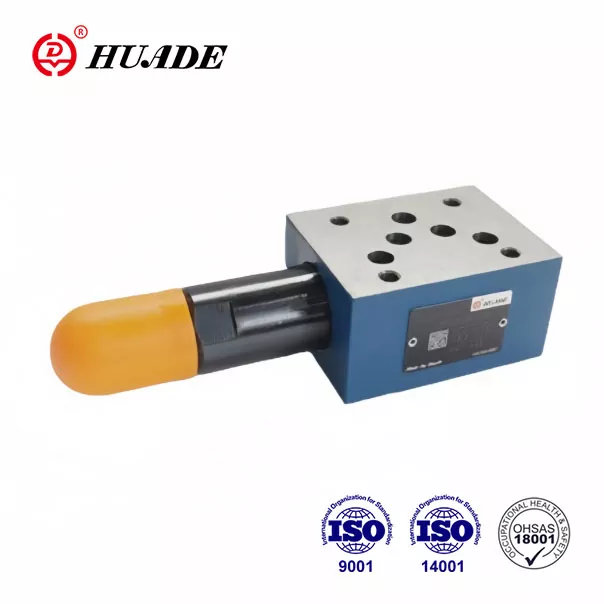

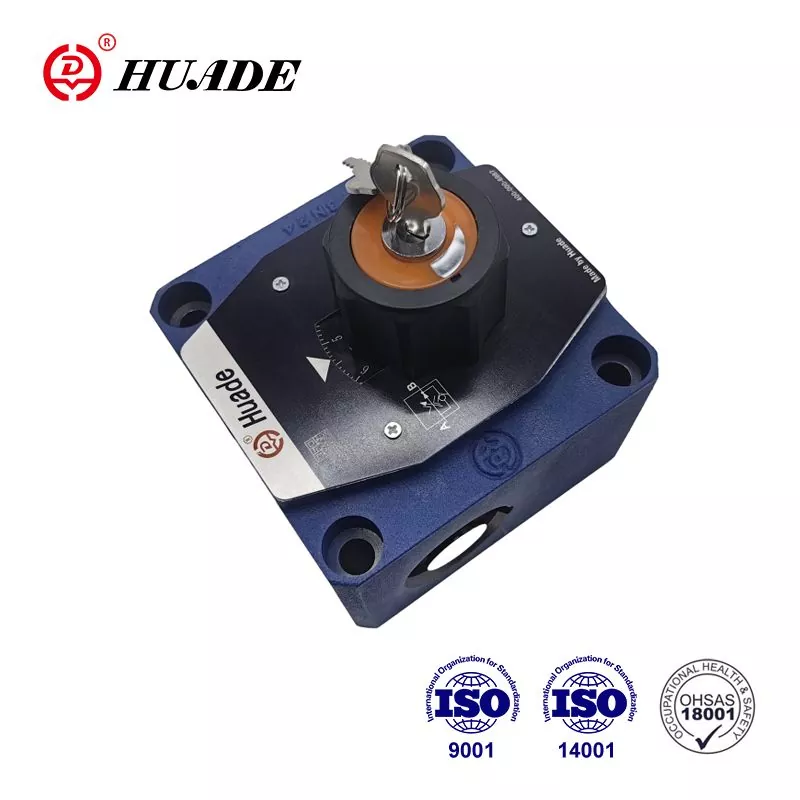

ປ່ຽງຫຼຸດຄວາມກົດດັນ Huade® ZDR 10 D ຖືກນໍາໃຊ້ເພື່ອຫຼຸດຜ່ອນຄວາມກົດດັນຂອງລະບົບໄຮໂດຼລິກຕ່າງໆ. ເຂົາເຈົ້າໄດ້ປະຕິບັດຕາມມາດຕະຖານສາກົນຢ່າງຄົບຖ້ວນ. Huade Hydraulic ໄດ້ນໍາສະເຫນີເທກໂນໂລຍີກ້າວຫນ້າຈາກ Rexroth ເນື່ອງຈາກການຮ່ວມມືໃນໄລຍະຍາວສອງຢ່າງຈາກ 1979. Huade Hydraulic ໃຊ້ຊັບພະຍາກອນພາຍໃນປະເທດຢ່າງເຕັມທີ່ເພື່ອຄວບຄຸມຄ່າໃຊ້ຈ່າຍເພື່ອສະຫນອງຜະລິດຕະພັນໄຮໂດຼລິກໃນລາຄາທີ່ເຫມາະສົມ.
|
ນ້ຳໜັກ (kg) |
ປະມານ 2.8 |
|
ນ້ໍາຄວາມກົດດັນ |
ນ້ໍາມັນແຮ່ທາດ (ສໍາລັບການປະທັບຕາ NBR) ຫຼື phosphate ester (ສໍາລັບການປະທັບຕາ FPM) |
|
ລະດັບອຸນຫະພູມຂອງນ້ໍາຄວາມກົດດັນ (℃) |
-30 ເຖິງ +80 |
|
ໄລຍະຄວາມຫນືດ(ມມ ²/ວິນາທີ) |
10~800 |
|
ລະດັບການປົນເປື້ອນຂອງນ້ໍາ |
ແນະນຳຕົວກອງທີ່ມີອັດຕາການຮັກສາໄວ້ຕ່ຳສຸດ β10 ≥ 75 |
|
ຄວາມກົດດັນສູງສຸດຂອງການດໍາເນີນງານ (inlet) (MPa) |
ເຖິງ 31.5 |
|
ຄວາມກົດດັນທີສອງ (ຜົນຜະລິດ) (MPa) |
ເຖິງ 2.5.up to7.5, ເຖິງ 15.0.up to 21.0 |
|
ພອດຄວາມກົດດັນດ້ານຫຼັງ (MPa) |
ເຖິງ 16.0 |
|
Max.flow (L/ນາທີ) |
80 |
ຄຸນສົມບັດ:
▶ ການອອກແບບແຜ່ນ Sandwich
▶ ການຫຼຸດຜ່ອນຄວາມກົດດັນໃນພອດ A, B ຫຼື P
▶ 4 ອົງປະກອບການປັບ
. ລູກບິດ Rotary
. Hex. ຫົວ screw ມີຫມວກປ້ອງກັນ
. ລູກບິດ rotary lockable ກັບຂະຫນາດ
. ລູກບິດ rotary ມີຂະຫນາດ
▶ 4 ລະດັບຄວາມກົດດັນ
▶ ປ່ຽງກວດທາງເລືອກ
▶ Porting pattern to DIN 24 340, ຮູບແບບ A, ISO 4401 ແລະ CETOP - RP 121H
ຄໍາຮ້ອງສະຫມັກ:
ວາວປະເພດ ZDR 10 D ຖືກນໍາໃຊ້ເພື່ອຫຼຸດຜ່ອນຄວາມກົດດັນຂອງລະບົບ.
1. ພາກແລະສັນຍາລັກຂອງວາວຫຼຸດຜ່ອນຄວາມກົດດັນ ZDR 10 D
ປ່ຽງຫຼຸດຄວາມກົດດັນປະເພດ ZDR 10 D.. ເປັນປ່ຽງປະຕິບັດການໂດຍກົງ 3 ທາງຂອງການອອກແບບແຜ່ນ sandwich ທີ່ມີຫນ້າທີ່ບັນເທົາຄວາມກົດດັນໃນດ້ານຮອງ.
ປ່ຽງຫຼຸດຜ່ອນຄວາມກົດດັນໂດຍພື້ນຖານແລ້ວປະກອບດ້ວຍທີ່ຢູ່ອາໄສ (1), spool ຄວບຄຸມ (2), ພາກຮຽນ spring ບີບອັດ (3), ແລະການປັບຕົວ (4) ເຊັ່ນດຽວກັນກັບປ່ຽງກວດກາທາງເລືອກ.
ຄວາມກົດດັນຂັ້ນສອງແມ່ນຖືກກໍານົດໂດຍອົງປະກອບການປັບຄວາມກົດດັນ (4).
ຮູບແບບ 'ແມ່ນແລ້ວ'
ໃນເວລາພັກຜ່ອນ, ປ່ຽງຈະເປີດເປັນປົກກະຕິ, ແລະນ້ໍາສາມາດໄຫຼອອກຈາກພອດ A1 ຫາພອດ A2. ຄວາມກົດດັນໃນພອດ A2 ແມ່ນໃນເວລາດຽວກັນຜ່ານເສັ້ນຄວບຄຸມ (5) ທີ່ມີຢູ່ໃນພື້ນທີ່ spool ກົງກັນຂ້າມກັບພາກຮຽນ spring ບີບອັດ (3). ເມື່ອຄວາມກົດດັນໃນພອດ A2 ເກີນລະດັບຄວາມກົດດັນທີ່ກໍານົດໄວ້ໃນພາກຮຽນ spring compression (3), spool ຄວບຄຸມ (2) ຍ້າຍເຂົ້າໄປໃນຕໍາແຫນ່ງຄວບຄຸມຕໍ່ກັບພາກຮຽນ spring compression (3) ແລະຖືຄວາມກົດດັນທີ່ກໍານົດໄວ້ໃນພອດ A2 ຄົງທີ່.
ຄວາມກົດດັນຄວບຄຸມແລະນ້ໍາມັນທົດລອງແມ່ນເອົາມາຈາກພອດ A2 ຜ່ານສາຍຄວບຄຸມ (5).
ຖ້າຄວາມກົດດັນໃນພອດ A2 ຍັງຄົງເພີ່ມຂຶ້ນອີກເນື່ອງຈາກກໍາລັງພາຍນອກ, ແຖບຄວບຄຸມ (2) ຍັງຄົງສືບຕໍ່ໄປສູ່ພາກຮຽນ spring ບີບອັດ (3).
ອັນນີ້ເຮັດໃຫ້ເສັ້ນທາງໄຫຼຖືກເປີດຢູ່ທ່າເຮືອ A2 ຜ່ານດິນຄວບຄຸມ (5) ຢູ່ເທິງສະລອຍນໍ້າຄວບຄຸມ (2) ແລະທີ່ຢູ່ອາໄສ (1) ໄປຫາຖັງ (ພອດ TB). ຫຼັງຈາກນັ້ນ, ນ້ ຳ ພຽງພໍໄຫຼລົງໃສ່ຖັງເພື່ອປ້ອງກັນການເພີ່ມຂື້ນຂອງຄວາມກົດດັນ.
ຫ້ອງການພາກຮຽນ spring (7) ແມ່ນສະເຫມີ drained ກັບ tank ພາຍນອກໂດຍຜ່ານພອດ TA.
ການເຊື່ອມຕໍ່ເຄື່ອງວັດຄວາມກົດດັນ (8) ອະນຸຍາດໃຫ້ຄວາມກົດດັນຂັ້ນສອງຢູ່ທີ່ປ່ຽງໄດ້ຮັບການຕິດຕາມ.
ມັນເປັນໄປໄດ້ພຽງແຕ່ໃຫ້ເຫມາະສົມກັບປ່ຽງກວດສໍາລັບການໄຫຼຟຣີໃນພອດ A2 ຫາ A1 ໃນຮຸ່ນ 'DA'.
ຮູບແບບ 'DP' ແລະ 'DB'
ໃນຮູບແບບ 'DP', ຄວາມກົດດັນຫຼຸດລົງໃນພອດ P1. ຄວາມກົດດັນຄວບຄຸມແລະນ້ໍາມັນທົດລອງແມ່ນເອົາພາຍໃນຈາກພອດ P1.
ໃນຮູບແບບ 'DB', ຄວາມກົດດັນໃນພອດ P1 ຫຼຸດລົງ, ແລະນ້ໍາມັນທົດລອງທີ່ເອົາມາຈາກພອດ B.
ເອົາໃຈໃສ່!
ເມື່ອປ່ຽງທິດທາງຢູ່ໃນຕໍາແຫນ່ງສະຫຼັບ P ຫາ A, ຄວາມກົດດັນໃນພອດ B ຈະຕ້ອງບໍ່ເກີນຄວາມກົດດັນຂັ້ນສອງທີ່ກໍານົດໄວ້. ຖ້າບໍ່ດັ່ງນັ້ນ, ຄວາມກົດດັນໃນພອດ A ຈະຫຼຸດລົງ.
ຖ້າໃຊ້ໂດຍບໍ່ມີວາວທິດທາງ, TA ແລະ TB ຕ້ອງເຊື່ອມຕໍ່ກັນ (ເຊັ່ນ: ໃນແຜ່ນປົກ).
ໂຄງສ້າງຂອງ ZDR 10 DA1-50B/...YM
ສັນຍາລັກຂອງ ZDR 10 DP...-50B
