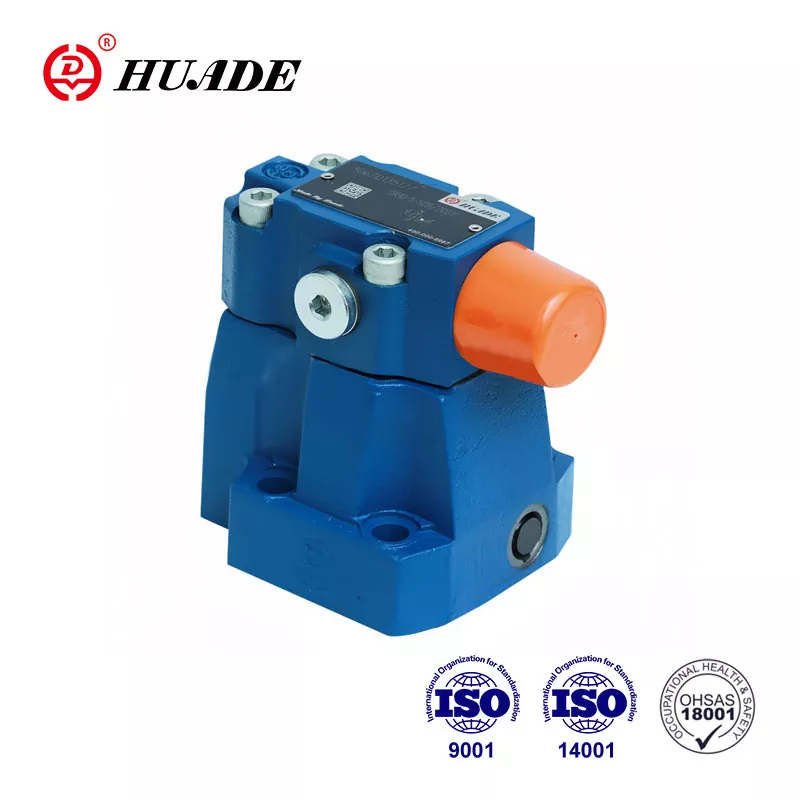

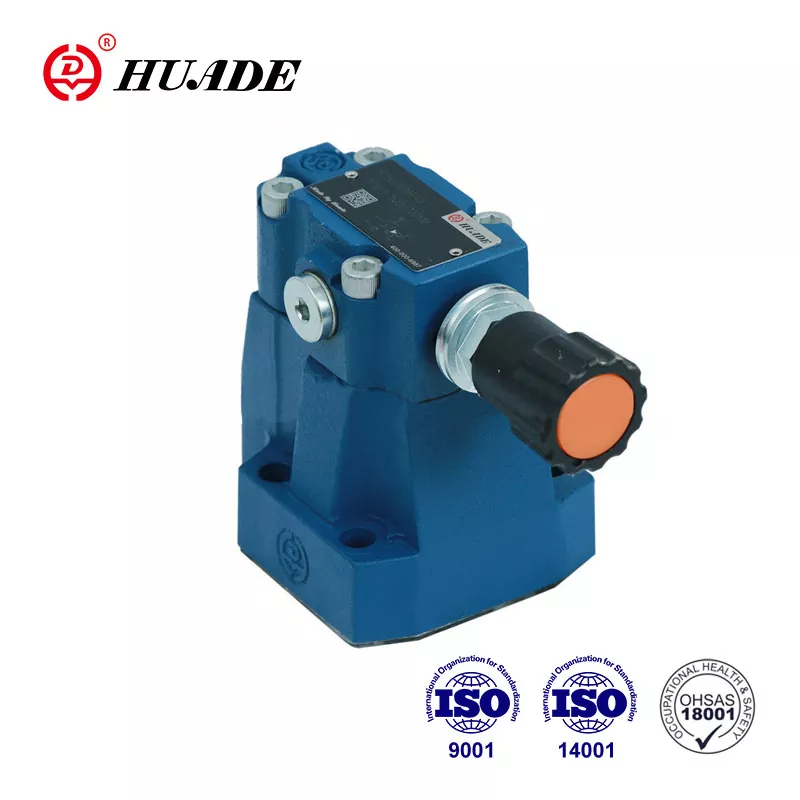

ປ່ຽງຫຼຸດຄວາມກົດດັນປະເພດ DR 20 ຖືກນໍາໃຊ້ເພື່ອຄວບຄຸມຄວາມກົດດັນ. ໂດຍການນໍາສະເຫນີເຕັກໂນໂລຢີທີ່ກ້າວຫນ້າຂອງ Rexroth ແລະອຸປະກອນການຜະລິດທີ່ກ້າວຫນ້າທີ່ສຸດຈາກທົ່ວໂລກ, ປ່ຽງຫຼຸດຜ່ອນຄວາມກົດດັນHuade®ແມ່ນມີຄຸນນະພາບດີແລະລາຄາຕໍ່າ. Huade ແມ່ນຍີ່ຫໍ້ທີ່ມີຊື່ສຽງລະດັບຊາດຂອງຈີນ, ແລະຜະລິດຕະພັນຂອງມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຫລາຍຂົງເຂດເຊັ່ນເຄື່ອງຈັກວິສະວະກໍາ, ການອະນຸລັກນ້ໍາ, ເຄື່ອງມືເຄື່ອງຈັກ, ນ້ໍາມັນແລະປິໂຕເຄມີ, ແລະອື່ນໆ.
|
ແຮງດັນຂາເຂົ້າ, ພອດ B (MPa) |
ເຖິງ 31.5 |
|||
|
ແຮງດັນທາງອອກ, ພອດ A (MPa) |
ເຖິງ 5.0, 10.0, 20.0, 31.5 |
|||
|
ຄວາມກົດດັນດ້ານຫຼັງ, ພອດ Y (MPa) |
ເຖິງ 31.5 |
|||
|
Max.flow (ການຕິດຕັ້ງ subplate) (L/min) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
ສູງສຸດ. ການໄຫຼ (ການເຊື່ອມຕໍ່ກະທູ້) (L/ນາທີ) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
ນ້ໍາ |
ນ້ໍາມັນແຮ່ທາດ (ສໍາລັບການປະທັບຕາ NBR) ຫຼື |
|||
|
ລະດັບອຸນຫະພູມຂອງນ້ໍາ (℃) |
-30 ເຖິງ +80 |
|||
|
ໄລຍະຄວາມຫນືດ(ມມ ²/ວິນາທີ) |
10 ເຖິງ 800 |
|||
|
Dearee ການປົນເປື້ອນ |
ລະດັບການອະນຸຍາດສູງສຸດຂອງ |
|||
|
ລັກສະນະເສັ້ນໂຄ້ງ (ວັດແທກທີ່ v=41mm2/s ແລະ t=50℃) |
||||
ຄຸນສົມບັດ:
▶ ການຕິດຕັ້ງແຜ່ນຍ່ອຍ
▶ ສໍາລັບການເຊື່ອມຕໍ່ threaded
▶ ສໍາລັບການຕິດຕັ້ງ manifold
▶ 4 ອົງປະກອບການປັບ:
. ລູກບິດ Rotary
. ເສອແຂນມີຫົກຫຼ່ຽມແລະຫມວກປ້ອງກັນ,
. ລູກບິດ rotary lockable ກັບຂະຫນາດ
. ລູກບິດ rotary ມີຂະຫນາດ
▶ 4 ການຕັ້ງຄ່າຄວາມກົດດັນເປັນທາງເລືອກການກວດສອບວາວ (ພຽງແຕ່ສໍາລັບປ່ຽງສໍາລັບການຕິດຕັ້ງ subplate)
ຄໍາຮ້ອງສະຫມັກ:
ການທົດລອງການຫຼຸດຜ່ອນຄວາມກົດດັນຂອງວາວ DR 20 ແມ່ນເພື່ອຫຼຸດຜ່ອນຄວາມກົດດັນໃນລະບົບ.
ປ່ຽງຄວາມກົດດັນປະເພດ DR 20 ແມ່ນປ່ຽງຫຼຸດຜ່ອນຄວາມກົດດັນທີ່ດໍາເນີນການທົດລອງ, ເຊິ່ງຖືກຄວບຄຸມຈາກວົງຈອນທີສອງ. ໂດຍພື້ນຖານແລ້ວພວກມັນປະກອບດ້ວຍປ່ຽງຕົ້ນຕໍ (1) ທີ່ມີຊ່ອງສຽບຕົ້ນຕໍ (3) ແລະປ່ຽງທົດລອງ (2) ທີ່ມີອົງປະກອບປັບຄວາມກົດດັນ.
ໃນເວລາພັກຜ່ອນ, ປ່ຽງເປີດ, ນ້ໍາສາມາດຜ່ານຊ່ອງສຽບ B ໄປຫາພອດ A ຜ່ານຊ່ອງສຽບຕົ້ນຕໍ (3).
ຄວາມກົດດັນທີ່ມີຢູ່ໃນຜອດ A ເຮັດຢູ່ດ້ານລຸ່ມຂອງ spool ຕົ້ນຕໍ. ໃນເວລາດຽວກັນມີຄວາມກົດດັນຕໍ່ລູກປືນ (6) ໃນປ່ຽງທົດລອງ (2) ຜ່ານທາງອອກ (4) ໃນພາກຮຽນ spring ໂຫຼດຂອງລູກສູບຕົ້ນຕໍ (3) ແລະຜ່ານພອດ (5). ເຊັ່ນດຽວກັນ, ມັນແມ່ນການສະແດງບານ (6) ຜ່ານທາງອອກ (7), ສາຍຄວບຄຸມ (8), ກວດວາວ (9) ແລະທາງອອກ (10). ອີງຕາມການຕັ້ງຄ່າຂອງພາກຮຽນ spring (11), ຄວາມກົດດັນສ້າງຂຶ້ນຢູ່ທາງຫນ້າຂອງບານ (6), ໃນ Port (5) ແລະໃນຫ້ອງພາກຮຽນ spring (12), ຖືລູກສູບຄວບຄຸມ (13) ໃນ.
ຕໍາແຫນ່ງເປີດ. ທາດແຫຼວສາມາດໄຫຼອອກຈາກພອດ B ຫາພອດ A ຜ່ານຊ່ອງສຽບຕົ້ນຕໍ (3), ຈົນກ່ວາຄວາມກົດດັນໃນພອດ A ເກີນມູນຄ່າທີ່ກໍານົດໄວ້ໃນພາກຮຽນ spring (11) ແລະເປີດບານ (6).ການຄວບຄຸມ.
piston (13) ຍ້າຍໄປຕໍາແຫນ່ງປິດ.
ຄວາມກົດດັນທີ່ຫຼຸດລົງທີ່ຕ້ອງການແມ່ນບັນລຸໄດ້, ເມື່ອຄວາມສົມດຸນລະຫວ່າງຄວາມກົດດັນໃນພອດ A ແລະຄວາມກົດດັນທີ່ກໍານົດໄວ້ໃນພາກຮຽນ spring (11). ການລະບາຍນ້ໍາມັນທົດລອງຈາກຫ້ອງພາກຮຽນ spring (14) ໄປຫາຖັງຈະຈັດຂຶ້ນພາຍນອກຜ່ານສາຍຄວບຄຸມ (15).
ການໄຫຼກັບຄືນຟຣີຈາກພອດ A ຫາ B ສາມາດບັນລຸໄດ້ໂດຍການຕິດຕັ້ງປ່ຽງກວດທາງເລືອກ (16).
A ການເຊື່ອມຕໍ່ເຄື່ອງວັດແທກຄວາມກົດດັນ (17) ອະນຸຍາດໃຫ້ຄວາມກົດດັນທີ່ຫຼຸດລົງໃນພອດ A ໄດ້ຮັບການຕິດຕາມກວດກາ.
ໂຄງສ້າງຂອງ subplate mounting type DR 20...50B
ສັນຍາລັກຂອງ DR ...50B
