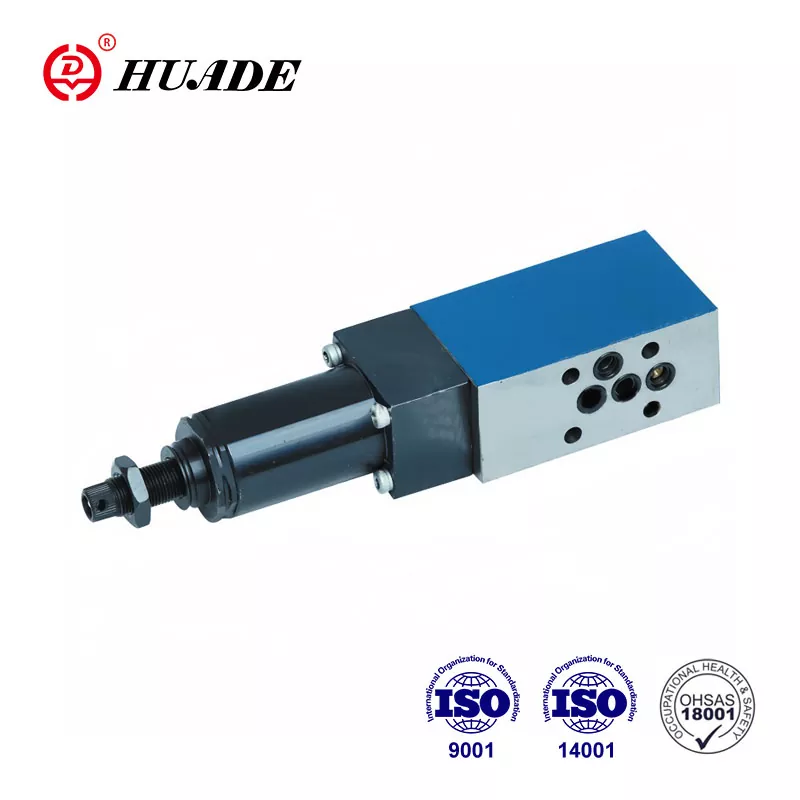

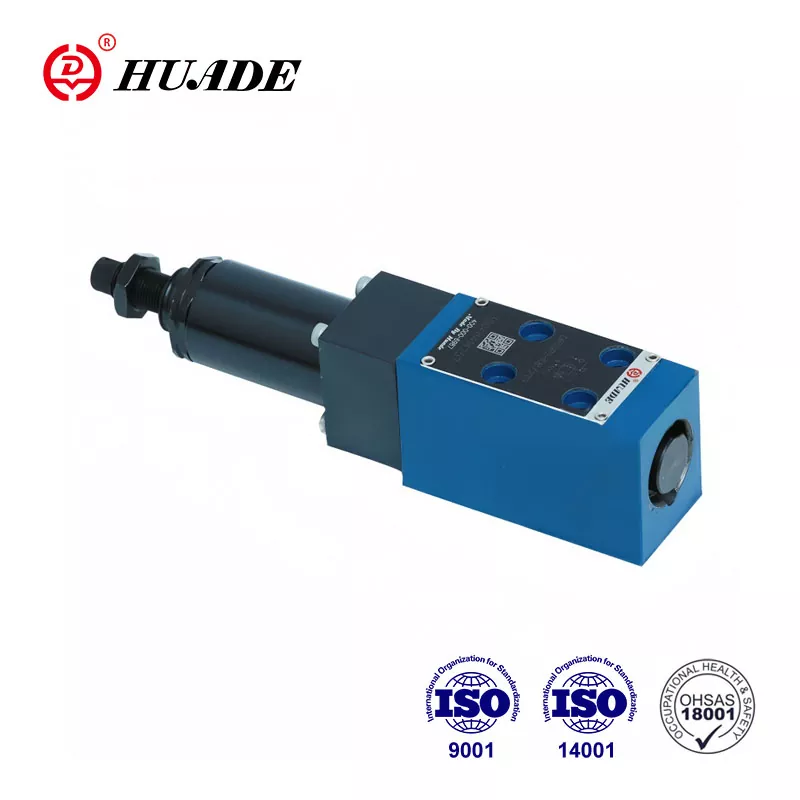

ປ່ຽງຫຼຸດຜ່ອນຄວາມກົດດັນ DR 5 DP ຖືກນໍາໃຊ້ເພື່ອຄວບຄຸມຄວາມກົດດັນໃນລະບົບໄຮໂດຼລິກ. ເນື່ອງຈາກການແນະນໍາເທກໂນໂລຍີ Rexroth, ປ່ຽງຫຼຸດຄວາມກົດດັນຊຸດຂອງ Huade® DR 5 DP ສາມາດທົດແທນ Rexroth ປະເພດດຽວກັນ. Huade Hydraulic ມີລະບົບການທົດສອບທີ່ເຄັ່ງຄັດເພື່ອຮັບປະກັນຄຸນນະພາບສູງຂອງຜະລິດຕະພັນຂອງມັນ. ຊຸດຂອງປ່ຽງຄວບຄຸມຄວາມກົດດັນໄດ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບໄຮໂດຼລິກທະເລ.
|
Max.operating pressure(Port P) (MPa) |
ເຖິງ 31.5 |
|
ສູງສຸດ. ຄວາມກົດດັນຂັ້ນສອງ (ພອດ A) (MPa) |
ສູງສຸດ 21.0;ໂດຍບໍ່ມີວາວທີ່ບໍ່ແມ່ນກັບຄືນເຖິງ 31.5 |
|
ຄວາມກົດດັນສູງສຸດກັບຄືນ(ພອດ T(Y)) (MPa) |
ເຖິງ 6.0 |
|
Max.flow (L/ນາທີ) |
ເຖິງ 15 |
|
ນ້ໍາຄວາມກົດດັນ ນ້ໍາມັນແຮ່ທາດ |
ນ້ໍາມັນແຮ່ທາດ (ສໍາລັບປະທັບຕາ NBR) ຫຼື phosphate ester (ສໍາລັບການປະທັບຕາ FPM) |
|
ໄລຍະຄວາມຫນືດ(ມມ ²/ວິນາທີ) |
10~800 |
|
ລະດັບອຸນຫະພູມຂອງນ້ໍາຄວາມກົດດັນ (℃) |
-30 ເຖິງ +80 |
|
ລະດັບການປົນເປື້ອນ (um) |
ລະດັບສູງສຸດທີ່ອະນຸຍາດຂອງການປົນເປື້ອນຂອງນ້ໍາແມ່ນ NAS 1638 ຫ້ອງຮຽນ 9. |
|
ນ້ຳໜັກ (kg) |
ປະມານ 1.0 |
ຄຸນສົມບັດ:
▶ ການຕິດຕັ້ງແຜ່ນຍ່ອຍ
▶ 5 ລະດັບຄວາມກົດດັນ
▶ 4 ອົງປະກອບການປັບ
. ລູກບິດ Rotary
. ຕັ້ງສະກູທີ່ມີ hexagon ແລະຫມວກປ້ອງກັນ,
. ລູກບິດ rotary lockable ກັບຂະຫນາດ
. ລູກບິດ rotary ມີຂະຫນາດ
▶ Check valve, ທາງເລືອກ
▶ ຮູບແບບການພອດໄປ DIN 24 340, ຮູບແບບ D, ISO 5781 ແລະ CETOP - RP 121H
ຄໍາຮ້ອງສະຫມັກ:
ປ່ຽງຫຼຸດຄວາມກົດດັນ DR 5 DP ຖືກນໍາໃຊ້ເພື່ອຫຼຸດຜ່ອນຄວາມກົດດັນຂອງລະບົບ.
ປ່ຽງປະເພດ DR5 DP ເປັນປ່ຽງຫຼຸດຜ່ອນຄວາມກົດດັນທີ່ດໍາເນີນການໂດຍກົງ 3 ດ້ານທີ່ມີຫນ້າທີ່ບັນເທົາຄວາມກົດດັນຢູ່ດ້ານທີສອງ.
ຄວາມກົດດັນຂັ້ນສອງແມ່ນຖືກກໍານົດໂດຍອົງປະກອບການປັບຄວາມກົດດັນ (4). ໃນເວລາພັກຜ່ອນ, ປ່ຽງເປີດປົກກະຕິແລະນ້ໍາຄວາມກົດດັນສາມາດໄຫຼໄດ້ unhindered ຈາກພອດ P ກັບພອດ A. ຄວາມກົດດັນໃນພອດ A ແມ່ນໃນເວລາດຽວກັນ, ຜ່ານເສັ້ນຄວບຄຸມ (6), ປະຈຸບັນຢູ່ໃນພື້ນທີ່ spool ກົງກັນຂ້າມກັບການບີບອັດ. ພາກຮຽນ spring(3). ເມື່ອຄວາມກົດດັນໃນພອດ A ເກີນລະດັບຄວາມກົດດັນທີ່ກໍານົດໄວ້ໃນພາກຮຽນ spring compression (3), spool ຄວບຄຸມ (2) ຍ້າຍເຂົ້າໄປໃນຕໍາແຫນ່ງຄວບຄຸມແລະຖືຄວາມກົດດັນທີ່ກໍານົດໄວ້ໃນພອດ A ຄົງທີ່.
ນ້ ຳ ມັນຄວບຄຸມແລະທົດລອງແມ່ນເອົາມາຈາກທ່າເຮືອ A ຜ່ານສາຍຄວບຄຸມ (6).
ຖ້າຄວາມກົດດັນໃນຜອດ A ຍັງເພີ່ມຂຶ້ນເນື່ອງຈາກກໍາລັງພາຍນອກຂອງຕົວກະຕຸ້ນ, ແຖບຄວບຄຸມ (2) ເຄື່ອນຕໍ່ໄປໄປສູ່ພາກຮຽນ spring ບີບອັດ (3).
ອັນນີ້ເຮັດໃຫ້ເສັ້ນທາງໄຫຼຖືກເປີດຢູ່ພອດ A ຜ່ານພື້ນທີ່ຄວບຄຸມ (8) ຢູ່ເທິງສະລອຍນໍ້າຄວບຄຸມ (2) ໄປຫາຖັງ. ນ້ ຳ ຄວາມດັນທີ່ພຽງພໍແລ້ວໄຫຼລົງໃສ່ຖັງເພື່ອປ້ອງກັນການເພີ່ມຂື້ນຂອງຄວາມກົດດັນຕື່ມອີກ.
ຫ້ອງການພາກຮຽນ spring ແມ່ນສະເຫມີ drained ກັບ tank ພາຍນອກໂດຍຜ່ານພອດ T (Y).
ສໍາລັບການໄຫຼກັບຄືນໂດຍບໍ່ເສຍຄ່າຈາກພອດ A ຫາພອດ P, ປ່ຽງກວດທາງເລືອກ (5) ສາມາດຕິດຕັ້ງໄດ້.
ໂຄງສ້າງຂອງ DR 5 DP 3 10B
ສັນຍາລັກຂອງ DR 5 DP
