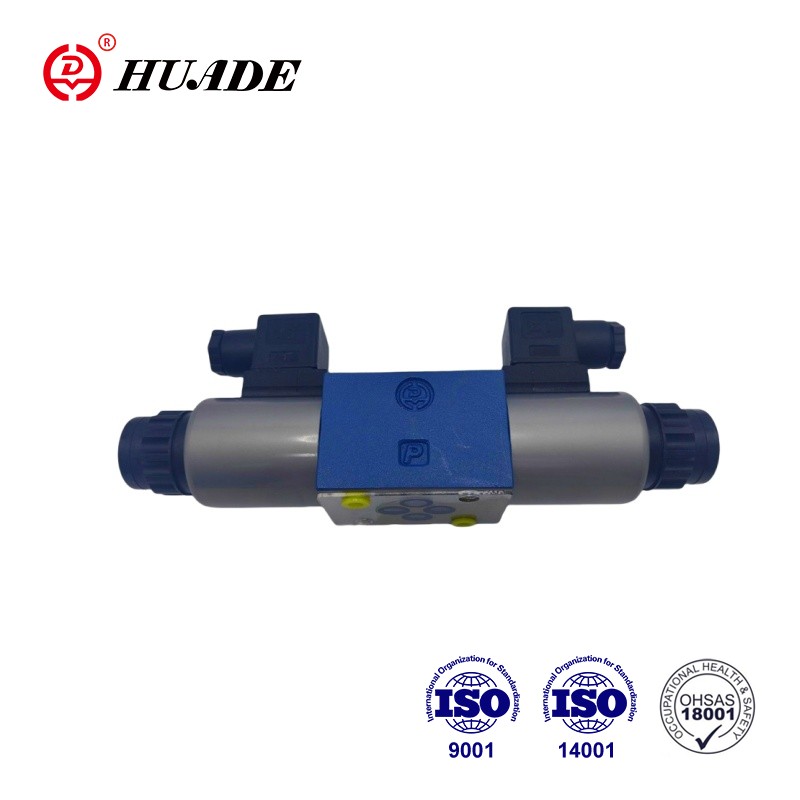

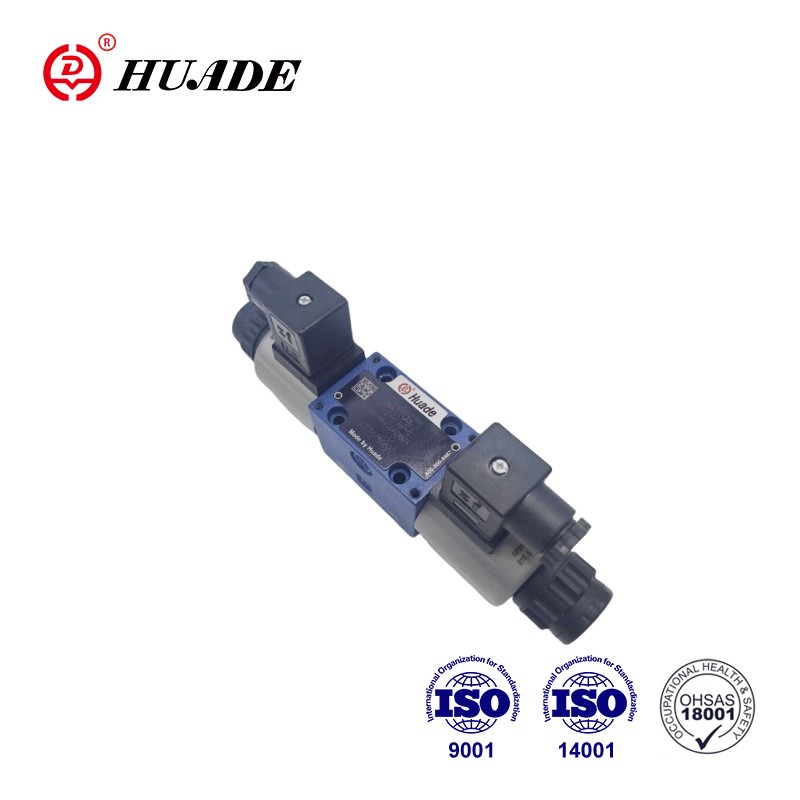

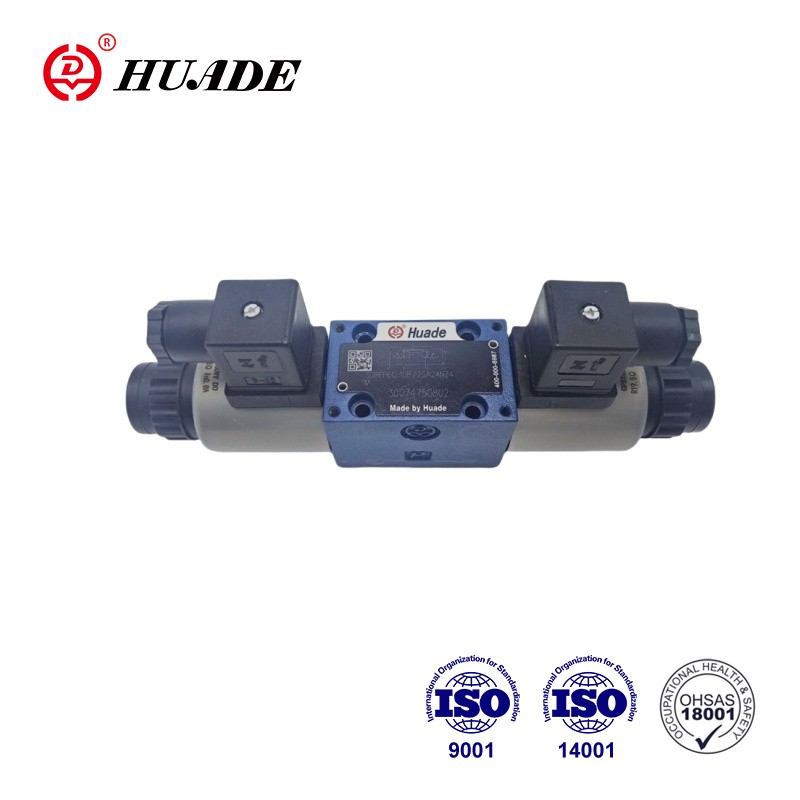

ປ່ຽງຫຼຸດຄວາມກົດດັນອັດຕາສ່ວນສາມທາງ 3DREP 6A ສາມາດປັບຄວາມກົດດັນຜົນຜະລິດໄດ້ຢ່າງຖືກຕ້ອງຕາມການປ່ຽນແປງຂອງສັນຍານຂາເຂົ້າເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຄວາມກົດດັນໃນຂະບວນການຜະລິດ. ໃນຂະນະດຽວກັນ, ການປະຕິບັດທີ່ຫມັ້ນຄົງຂອງ 3DREP 6A ຍັງຮັບປະກັນການສືບຕໍ່ແລະຄວາມປອດໄພຂອງຂະບວນການຜະລິດ.
| ໄຮໂດລິກ | ||
| ຄວາມກົດດັນປະຕິບັດງານ (MPa) | ທ່າເຮືອ P | 10, ຖ້າເກີນ 10, ຫຼັງຈາກນັ້ນໃຫ້ຕິດຕັ້ງປ່ຽງ, ພິມ ZDR6DP..-30B/... ໃນຜອດປ້ອນຂໍ້ມູນ |
| ທ່າເຮືອ T | 3 | |
| Max.flow (L/ນາທີ) | 15(∆p=5MPa) | |
| ລະດັບການປົນເປື້ອນ (um) | ການແນະນໍາການກັ່ນຕອງທີ່ມີອັດຕາການເກັບຮັກສາຕໍາ່ສຸດທີ່ β10≥ 75 | |
| Hysteresis (%) | ≤3 | |
| ຄວາມຖືກຕ້ອງຂອງການເຮັດຊ້ຳ (%) | ≤1 | |
| ຄວາມອ່ອນໄຫວຕໍ່ການຕອບສະໜອງ (%) | ≤1 | |
| ໄລຍະປີ້ນກັບ (%) | ≤1 | |
| ນ້ໍາຄວາມກົດດັນ | ນ້ໍາມັນແຮ່ທາດ (ສໍາລັບການປະທັບຕາ NBR), Phosphate ester (ສໍາລັບການປະທັບຕາ FPM) | |
| ໄລຍະຄວາມຫນືດ (ມມ2/s) | 2.8 ຫາ 380 | |
| ລະດັບອຸນຫະພູມຂອງນ້ໍາຄວາມກົດດັນ (°C) | -20 ເຖິງ +70 | |
| ການຕິດຕັ້ງ | ທາງເລືອກ, ດີກວ່າແນວນອນ | |
| ນ້ຳໜັກ (kg) | ປະເພດ C:2.6;ປະເພດ A.B:1.5 | |
| ໄຟຟ້າ, solenoid | ||
| ການສະຫນອງແຮງດັນ | DC24V | |
| ປະຈຸບັນ nominal ຕໍ່ solenoid (A) | 0.8 | |
| Max.current ຕໍ່ solenoid (A) | ≤0.02 | |
| ຄວາມຕ້ານທານຂອງ Solenoid Coil (Ω) | ຄ່າຄວາມເຢັນຢູ່ທີ່ 20°C | 19.5 |
| ສູງສຸດ. ມູນຄ່າທີ່ອົບອຸ່ນ | 28.8 | |
| ສະພາບການເຮັດວຽກ | ຢ່າງຕໍ່ເນື່ອງ | |
| ອຸນຫະພູມສະພາບ (°C) | ~+50 | |
| ອຸນຫະພູມທໍ່ (°C) | ~+150 | |
| ການປົກປ້ອງ DIN40 050 | IP65 | |
| ການເຊື່ອມຕໍ່ໄຟຟ້າ | 3DREP | ມີສ່ວນສຽບສຽບໃສ່ DIN43650-AM2 plug-in connector ກັບ DIN 43 650-AF2/Pg11 |
| 3DREPE | ມີສ່ວນສຽບໃສ່ກັບຕົວເຊື່ອມຕໍ່ປລັກອິນ E DIN43563-AM6-3 E DIN43563-BF6-3/Pg11 | |
ຄຸນສົມບັດ:
▶ປ່ຽງສັດສ່ວນຄວບຄຸມໂດຍກົງສໍາລັບການຄວບຄຸມຄວາມກົດດັນແລະທິດທາງຂອງການໄຫຼ
▶ Actuated ຜ່ານ solenoids ອັດຕາສ່ວນທີ່ມີ thread ສູນກາງແລະ coil ຖອດອອກໄດ້
▶ ແຖບຄວບຄຸມພາກຮຽນ spring ສູນກາງ
ຄໍາຮ້ອງສະຫມັກ:
ປ່ຽງຫຼຸດຄວາມກົດດັນອັດຕາສ່ວນສາມທາງ 3DREP 6A ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຂົງເຂດອຸດສາຫະກໍາ, ລະບົບໄຮໂດຼລິກກົນຈັກມືຖື, ບ່ອນນັ່ງເຮັດວຽກແລະອຸປະກອນຊັ້ນສູງອື່ນໆ.
ປ່ຽງຫຼຸດຄວາມດັນ 3 ທາງ 3DREP 6. ຖືກກະຕຸ້ນໂດຍກົງໂດຍ solenoids ອັດຕາສ່ວນ. ພວກເຂົາປ່ຽນສັນຍານວັດສະດຸປ້ອນໄຟຟ້າເປັນສັນຍານຜົນຜະລິດຄວາມກົດດັນຕາມອັດຕາສ່ວນ.
solenoids ອັດຕາສ່ວນແມ່ນ solenoids pin DC ປຽກຄວບຄຸມທີ່ມີ thread ສູນກາງແລະ coil ຖອດອອກໄດ້. solenoids ໄດ້ຖືກຄວບຄຸມທາງເລືອກໂດຍຜ່ານເອເລັກໂຕຣນິກການຄວບຄຸມພາຍນອກ.
◆ການອອກແບບ:
ປ່ຽງສ່ວນໃຫຍ່ປະກອບດ້ວຍ:
◆ຟັງຊັນ:
ດ້ວຍ solenoids (1 ແລະ 2) de-energised, spool ຄວບຄຸມ (5) ໄດ້ຖືກຈັດຂຶ້ນໃນຕໍາແຫນ່ງສູນກາງຂອງຕົນໂດຍພາກຮຽນ springs compression.
ທໍ່ຄວບຄຸມ (2) ຖືກກະຕຸ້ນໂດຍກົງເມື່ອ solenoids ໜ່ວຍໜຶ່ງມີພະລັງງານ.
ຕົວຢ່າງ: ໂດຍການໃຫ້ພະລັງງານ solenoid "a" (1)
→ ແຖບວັດແທກຄວາມກົດດັນ (5) ແລະ spool ຄວບຄຸມ (4) ຍ້າຍໄປທາງຂວາຕາມອັດຕາສ່ວນຂອງສັນຍານເຂົ້າໄຟຟ້າ.
→ການເຊື່ອມຕໍ່ຈາກ P ຫາ B ແລະ A ກັບ T ແມ່ນຜ່ານຮູບແບບທາງຜ່ານພາກສ່ວນທີ່ມີລັກສະນະການໄຫຼກ້າວຫນ້າ
◆ການຫຼຸດພະລັງງານຂອງ solenoid (1)
→ ແຖບຄວບຄຸມ (4) ຈະຖືກສົ່ງກັບຄືນສູ່ຕໍາແຫນ່ງກາງຂອງມັນໂດຍສະປິນບີບອັດ
ໃນຕໍາແຫນ່ງກາງ, ການເຊື່ອມຕໍ່ A ແລະ B ກັບ T ແມ່ນເປີດ, ດັ່ງນັ້ນ, ນ້ໍາຄວາມກົດດັນສາມາດໄຫຼເຂົ້າໄປໃນຖັງໄດ້ຢ່າງເສລີ. ການ overrides ມືທາງເລືອກເຮັດໃຫ້ເປັນໄປໄດ້ເພື່ອຍ້າຍ spool ການຄວບຄຸມ (4) ໂດຍບໍ່ມີການ energizing solenoid ໄດ້.
●ເອົາໃຈໃສ່!
ການນໍາໃຊ້ມື override ໂດຍບໍ່ຕັ້ງໃຈສາມາດເຮັດໃຫ້ການເຄື່ອນໄຫວຂອງເຄື່ອງຈັກທີ່ບໍ່ມີການຄວບຄຸມ!
ສັນຍາລັກຂອງວາວຫຼຸດຜ່ອນຄວາມກົດດັນອັດຕາສ່ວນ 3DREP 6A
