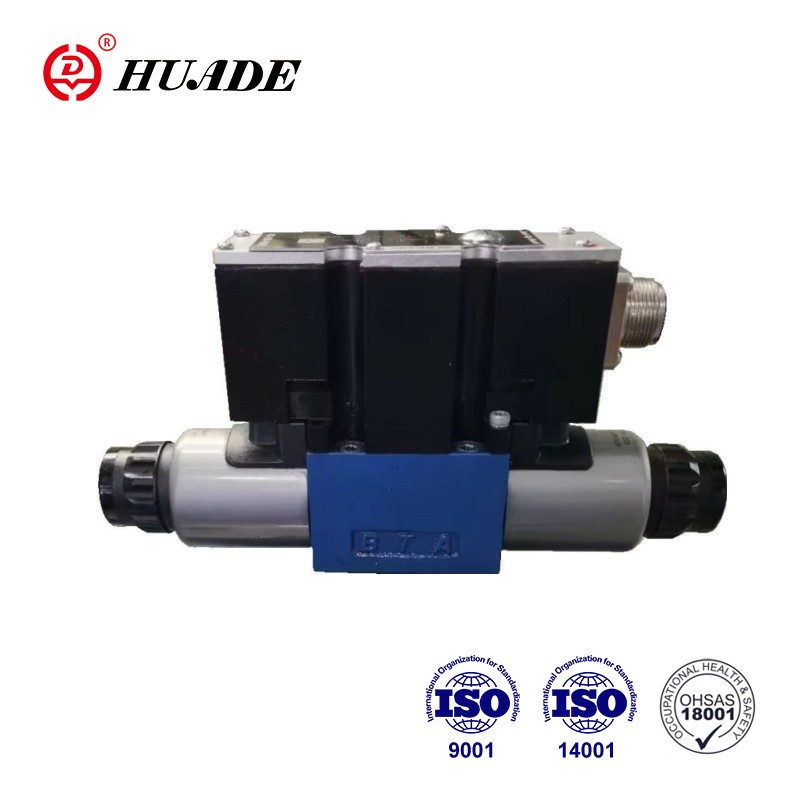

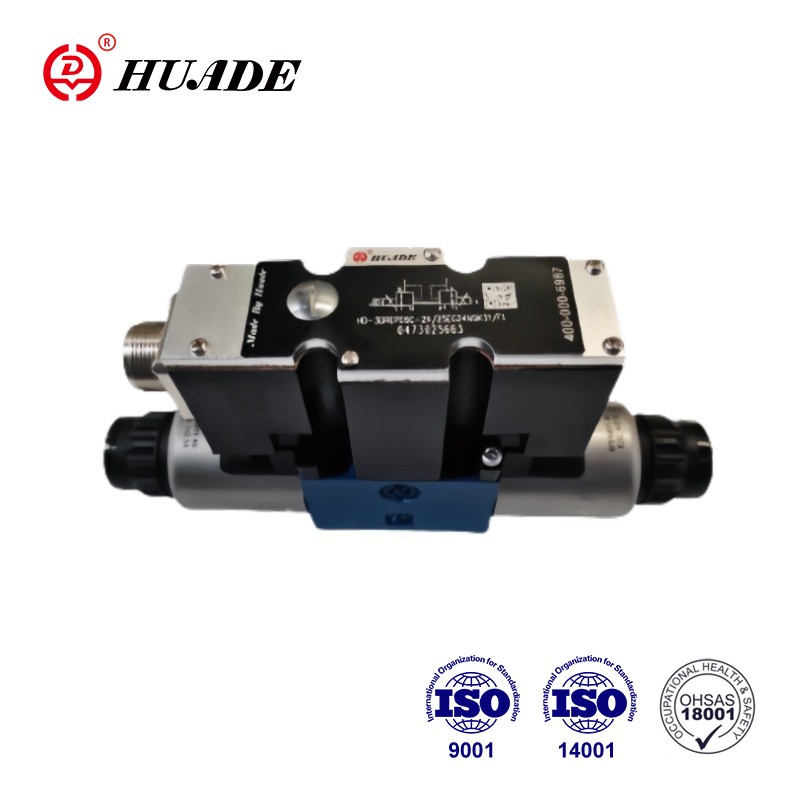

ປ່ຽງຫຼຸດຄວາມດັນ 3 ທາງ 3DREP6-2X... ຖືກກະຕຸ້ນໂດຍກົງໂດຍ solenoids ອັດຕາສ່ວນ. ພວກເຂົາປ່ຽນສັນຍານວັດສະດຸປ້ອນໄຟຟ້າເປັນສັນຍານຜົນຜະລິດຄວາມກົດດັນຕາມອັດຕາສ່ວນ. solenoids ອັດຕາສ່ວນແມ່ນ solenoids pin DC ປຽກຄວບຄຸມທີ່ມີ thread ສູນກາງແລະ coil ຖອດອອກໄດ້. solenoids ແມ່ນໄດ້ຮັບການຄວບຄຸມທາງເລືອກໂດຍຜ່ານເອເລັກໂຕຣນິກການຄວບຄຸມພາຍນອກ (ປະເພດ 3DREP-2X) ຫຼືໂດຍເອເລັກໂຕຣນິກການຄວບຄຸມປະສົມປະສານ (ປະເພດ 3DREPE-2X).
| ໄຮໂດລິກ | |||
| ປະເພດວາວ | HD-3DREP | HD-3DREPE | |
| ລະດັບຄວາມກົດດັນປະຕິບັດງານ MPa | ທ່າເຮືອ P | 2 ຫາ 10 ສໍາລັບຂັ້ນຕອນຄວາມກົດດັນ 1.6 | |
| 3 ຫາ 10 ສໍາລັບຂັ້ນຕອນຄວາມກົດດັນ 2.5 | |||
| 5 ຫາ 10 ສໍາລັບຂັ້ນຕອນຄວາມກົດດັນ 4.5 | |||
| ທ່າເຮືອ T | 0 ຫາ 3 | ||
| Max.flow L/ນາທີ | 15(△p=5MPa) | ||
| ຄວາມລະອຽດຂອງການກັ່ນຕອງ (μm) | ≤20(ມັກ≤10) | ||
| Hysteresis (%) | ≤5 | ||
| ຄວາມຖືກຕ້ອງຂອງການເຮັດຊ້ຳ (%) | ≤1 | ||
| ຄວາມອ່ອນໄຫວຕໍ່ການຕອບສະໜອງ (%) | ≤0.5 | ||
| ນ້ໍາຄວາມກົດດັນ | ນ້ໍາມັນແຮ່ທາດ, ຫຼື phosphate ester | ||
| ໄລຍະຄວາມຫນືດ mm2/s | 20~380 | ||
| ລະດັບອຸນຫະພູມຂອງນ້ໍາຄວາມກົດດັນ (℃) | -20~+80 | ||
| ນ້ຳໜັກ (Kg) | 2 | 2.2 | |
| ໄຟຟ້າ | |||
| ຂໍ້ມູນໄຟຟ້າ, solenoid | |||
| ປະເພດວາວ | HD-3DREP | HD-3DREPE | |
| ປະເພດແຮງດັນ | DC | DC | |
| ແຮງດັນໄຟຟ້າ (V) | 24 | ||
| Max.Current (A) | 1.5 | 2.5 | |
| ຄວາມຕ້ານທານຂອງ Solenoid Coil (Ω) | ຄ່າຄວາມເຢັນຢູ່ທີ່ 20 ℃ | 4.8 | 2 |
| ຄ່າສູງສຸດທີ່ອົບອຸ່ນ | 7.2 | 3 | |
| ໜ້າທີ່ (%) | 100 | ||
| ອຸນຫະພູມ Coil ℃ | ເຖິງ 150 | ||
| ການປົກປ້ອງ | IP65 | ||
| ໄຟຟ້າ, ຄວບຄຸມເອເລັກໂຕຣນິກ | |||
| ເຄື່ອງຂະຫຍາຍສຽງ | HD-VT-VSPA2-50-1X/T1 (ມີເວລາ 1 ທາງລາດ) | ເອເລັກໂຕຣນິກຄວບຄຸມປະສົມປະສານ | |
| HD-VT-VSPA2-50-1X/T5 (ມີ 5 ເທື່ອ) | |||
| ການສະຫນອງແຮງດັນ | ແຮງດັນ VDC | 24 | |
| ຄ່າຈໍາກັດຕ່ໍາ V | 19 | ||
| ຄ່າຈຳກັດເທິງ V | 35 | ||
| ການບໍລິໂພກໃນປະຈຸບັນ | Imax A | 1.8 | |
| Impulse ປັດຈຸບັນ A | 4 | ||
ຄຸນສົມບັດ:
▶ ປ່ຽງສັດສ່ວນຄວບຄຸມໂດຍກົງສໍາລັບການຄວບຄຸມຄວາມກົດດັນແລະທິດທາງຂອງການໄຫຼ
▶ Actuated ຜ່ານ solenoids ອັດຕາສ່ວນທີ່ມີ thread ສູນກາງແລະ coil ຖອດອອກໄດ້
▶ override ດ້ວຍມື, ທາງເລືອກ
▶ ແຖບຄວບຄຸມພາກຮຽນ spring ສູນກາງ
▶ ປະເພດ HD-3DREPE ກັບອຸປະກອນເອເລັກໂຕຣນິກ, ການໂຕ້ຕອບ A1
▶ເຄື່ອງຄວບຄຸມເອເລັກໂຕຣນິກພາຍນອກສໍາລັບປະເພດ HD-3DREP:
▶ ປະເພດເຄື່ອງຂະຫຍາຍສຽງອະນາລັອກ HD-VT-VSPA2-50-1X/... ໃນຮູບແບບ Eurocard
▶ເຄື່ອງຂະຫຍາຍສຽງດິຈິຕອນປະເພດ HD-VT-VSPD-1-1X/. ..ໃນຮູບແບບ Eurocard
▶ ເຄື່ອງຂະຫຍາຍສຽງໄຟຟ້າປະເພດ HD-VT-11118 ຂອງການອອກແບບໂມດູນ
▶ ວາວແລະເອເລັກໂຕຣນິກຄວບຄຸມອັດຕາສ່ວນຈາກແຫຼ່ງດຽວ
ຄໍາຮ້ອງສະຫມັກ:
ອັດຕາສ່ວນການຫຼຸດຜ່ອນຄວາມກົດດັນຂອງວາວ 3DREP6-2X ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການຄວບຄຸມອັດຕະໂນມັດຂອງລະບົບໄຮໂດຼລິກໃນອຸດສາຫະກໍາຕ່າງໆເຊັ່ນ: ເຄື່ອງມືເຄື່ອງຈັກ, ອຸດສາຫະກໍາເບົາ, ໂລຫະ, ແລະອື່ນໆ.
ປ່ຽງສ່ວນໃຫຍ່ປະກອບດ້ວຍ: solenoids (5 ແລະ 6), ທີ່ຢູ່ອາໄສ (1), spool ຄວບຄຸມ (2) ກັບ spools ວັດແທກຄວາມກົດດັນ (3 ແລະ 4) ແລະທາງເລືອກປະສົມປະສານວາວເອເລັກໂຕຣນິກ (7).
ດ້ວຍ solenoids (5 ແລະ 6) de-energised, spool ຄວບຄຸມ (2) ແມ່ນຖືກຈັດຢູ່ໃນຕໍາແຫນ່ງສູນກາງຂອງມັນໂດຍການບີບອັດພາກຮຽນ spring. ທໍ່ຄວບຄຸມ (2) ຈະຖືກກະຕຸ້ນໂດຍກົງເມື່ອ solenoids ໜ່ວຍໜຶ່ງຖືກພະລັງງານ.
ຕົວຢ່າງ: ໂດຍ energizing solenoid (5): spool ການວັດແທກຄວາມກົດດັນ (3) ແລະການຄວບຄຸມ spool (2) ຍ້າຍໄປທາງຂວາໃນອັດຕາສ່ວນຂອງສັນຍານປ້ອນໄຟຟ້າ. ການເຊື່ອມຕໍ່ຈາກ P ຫາ B ແລະ A ຫາ T ແມ່ນຜ່ານທາງຜ່ານທາງຂວາງທີ່ມີລັກສະນະການໄຫຼຂອງກ້າວຫນ້າ.
De-energization ຂອງ solenoid (5): spool ຄວບຄຸມ (2) ຖືກກັບຄືນສູ່ຕໍາແຫນ່ງສູນກາງຂອງຕົນໂດຍພາກຮຽນ spring ບີບອັດ. ຢູ່ໃນຕໍາແຫນ່ງກາງ, ການເຊື່ອມຕໍ່ A ແລະ B ກັບ T ຖືກເປີດ, ດັ່ງນັ້ນນ້ໍາຄວາມກົດດັນສາມາດໄຫຼເຂົ້າໄປໃນຖັງໄດ້ຢ່າງເສລີ. ການ overrides ມືທາງເລືອກ (9 ຫຼື 10), ເຮັດໃຫ້ເປັນໄປໄດ້ເພື່ອຍ້າຍ spool ຄວບຄຸມ (2) ໂດຍບໍ່ມີການ energizing solenoid ໄດ້.
ຫນ້າທີ່ຂອງປ່ຽງ 2 ຕໍາແຫນ່ງນີ້ໂດຍພື້ນຖານແລ້ວແມ່ນຄືກັນກັບຂອງປ່ຽງທີ່ມີ 3 ຕໍາແຫນ່ງສະຫຼັບ.
ແນວໃດກໍ່ຕາມປ່ຽງ 2 ຕໍາແໜ່ງແມ່ນຕິດຕັ້ງດ້ວຍ solenoid 5 ຫຼື 6. ປລັກ (11) ຖືກຕິດຕັ້ງແທນ solenoid ທີສອງ.
ສັນຍາລັກຂອງການຫຼຸດຜ່ອນຄວາມກົດດັນທີ່ສົມສ່ວນຂອງ Valve 3DREP6-2X
