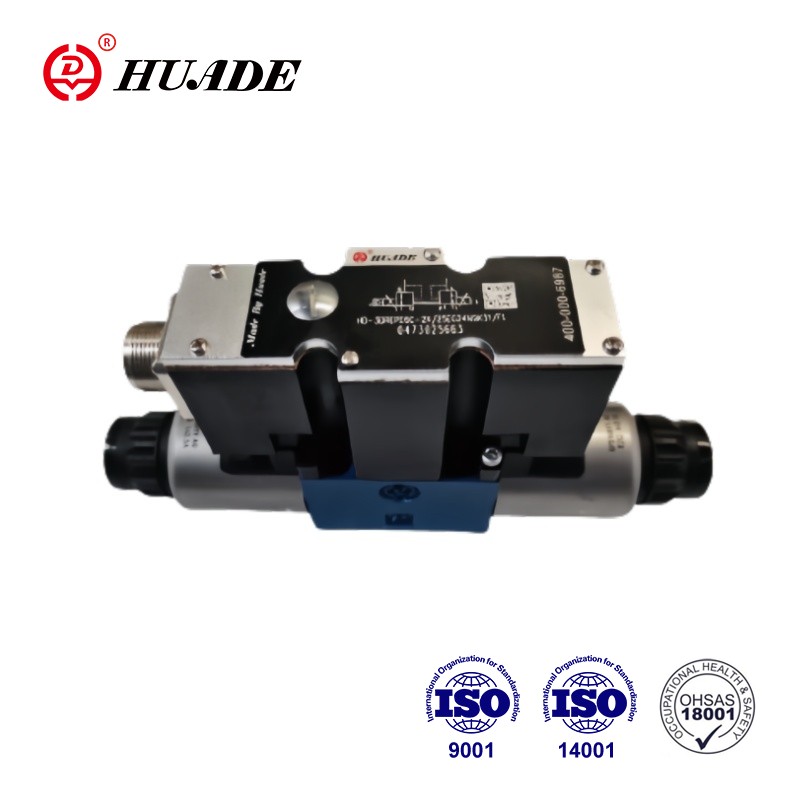

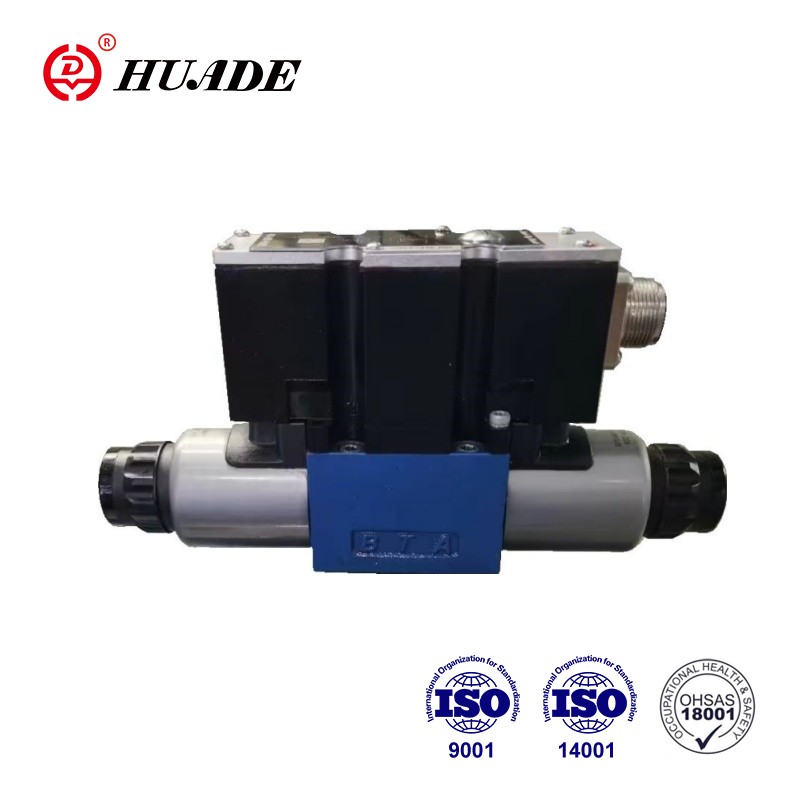

ວາວຫຼຸດຜ່ອນຄວາມກົດດັນອັດຕາສ່ວນ 3DREPE6E-2X

Huafilter ເປັນຜູ້ຈໍາຫນ່າຍທີ່ໄດ້ຮັບການອະນຸມັດຂອງ Huade Hydraulic, ພິສູດຄວາມດັນອັດຕາສ່ວນຂອງຍີ່ຫໍ້ Huade ຕົ້ນສະບັບ 3DREPE6E-2X. ພວກເຮົາສັນຍາວ່າປ່ຽງໄຮໂດຼລິກຍີ່ຫໍ້ Huade 3DREPE6E-2X ທັງໝົດມີໄລຍະເວລາຮັບປະກັນໜຶ່ງປີ. ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນ, ທ່ານສາມາດສ້ອມແປງຫຼືປ່ຽນພວກມັນໄດ້ໂດຍບໍ່ເສຍຄ່າ. ພວກເຮົາມີ bench ການທົດສອບການປະຕິບັດບົບໄຮໂດລິກເປັນມືອາຊີບແລະດໍາເນີນການສ້ອມແປງປ່ຽງໄຮໂດລິກຕ່າງໆ. Huade Huafilter ເປັນຜູ້ຈັດຈໍາຫນ່າຍທີ່ໄດ້ຮັບການອະນຸມັດຂອງ Huade Hydraulic, ພິສູດຄວາມດັນອັດຕາສ່ວນຂອງຍີ່ຫໍ້ Huade ຕົ້ນສະບັບ 3DREPE6E-2X. ພວກເຮົາສັນຍາວ່າປ່ຽງໄຮໂດຼລິກຍີ່ຫໍ້ Huade 3DREPE6E-2X ທັງໝົດມີໄລຍະເວລາຮັບປະກັນໜຶ່ງປີ. ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນ, ທ່ານສາມາດສ້ອມແປງຫຼືປ່ຽນພວກມັນໄດ້ໂດຍບໍ່ເສຍຄ່າ. ພວກເຮົາມີ bench ການທົດສອບການປະຕິບັດບົບໄຮໂດລິກເປັນມືອາຊີບແລະດໍາເນີນການສ້ອມແປງປ່ຽງໄຮໂດລິກຕ່າງໆ. Huade Hydraulics ເປັນຍີ່ຫໍ້ໄຮໂດຼລິກທີ່ມີຊື່ສຽງໃນປະເທດຈີນທີ່ມີປະສົບການການຜະລິດໄຮໂດຼລິກ 45 ປີ. ວາວອັດຕາສ່ວນຂອງ Huade 3DREPE6E-2X ມີຄວາມຫນ້າເຊື່ອຖືໃນຄຸນນະພາບແລະລາຄາຕໍ່າ.

ສົ່ງສອບຖາມ PDF DownLoad

ເມື່ອປຽບທຽບກັບວາວຫຼຸດຜ່ອນຄວາມກົດດັນສັດສ່ວນ 3DREPE6-2X, ປ່ຽງຫຼຸດຜ່ອນຄວາມກົດດັນອັດຕາສ່ວນ 3DREPE6E-2X valve ມີລັກສະນະຄ້າຍຄືກັນແລະຫຼັກການ, ແຕ່ຄວາມແຕກຕ່າງແມ່ນວ່າມັນມີເຄື່ອງຂະຫຍາຍສຽງແລະການໂຕ້ຕອບ A1. solenoids ໄດ້ຖືກຄວບຄຸມທາງເລືອກໂດຍຜ່ານເອເລັກໂຕຣນິກການຄວບຄຸມປະສົມປະສານ. 3DREPE6E-2X ຂອງ Huade ແລະ Rexroth ໃຊ້ມາດຕະຖານຄຸນນະພາບດຽວກັນ. ການປະຕິບັດສາມາດກົງກັບ Rexroth.

ຕົວກໍານົດການຜະລິດຕະພັນຂອງວາວຫຼຸດຜ່ອນຄວາມກົດດັນອັດຕາສ່ວນ 3DREP6E-2X

ໄຮໂດລິກ
ປະເພດວາວ		HD-3DREP	HD-3DREPE
ລະດັບຄວາມກົດດັນປະຕິບັດງານ MPa	ທ່າເຮືອ P	2 ຫາ 10 ສໍາລັບຂັ້ນຕອນຄວາມກົດດັນ 1.6
		3 ຫາ 10 ສໍາລັບຂັ້ນຕອນຄວາມກົດດັນ 2.5
		5 ຫາ 10 ສໍາລັບຂັ້ນຕອນຄວາມກົດດັນ 4.5
	ທ່າເຮືອ T	0 ຫາ 3
Max.flow L/ນາທີ		15(△p=5MPa)
ຄວາມລະອຽດຂອງການກັ່ນຕອງ (μm)		≤20(ມັກ≤10)
Hysteresis (%)		≤5
ຄວາມຖືກຕ້ອງຂອງການເຮັດຊ້ຳ (%)		≤1
ຄວາມອ່ອນໄຫວຕໍ່ການຕອບສະໜອງ (%)		≤0.5
ນ້ໍາຄວາມກົດດັນ		ນ້ໍາມັນແຮ່ທາດ, ຫຼື phosphate ester
ໄລຍະຄວາມຫນືດ mm²/s		20~380
ລະດັບອຸນຫະພູມຂອງນ້ໍາຄວາມກົດດັນ (℃)		-20~+80
ນ້ຳໜັກ (Kg)		2	2.2
ໄຟຟ້າ
ຂໍ້ມູນໄຟຟ້າ, solenoid
ປະເພດວາວ		HD-3DREP	HD-3DREPE
ປະເພດແຮງດັນ		DC	DC
ແຮງດັນໄຟຟ້າ (V)		24
Max.Current (A)		1.5	2.5
ຄວາມຕ້ານທານຂອງ Solenoid Coil (Ω)	ຄ່າຄວາມເຢັນຢູ່ທີ່ 20 ℃	4.8	2
	ຄ່າສູງສຸດທີ່ອົບອຸ່ນ	7.2	3
ໜ້າທີ່ (%)		100
ອຸນຫະພູມ Coil ℃		ເຖິງ 150
ການປົກປ້ອງ		IP65
ໄຟຟ້າ, ຄວບຄຸມເອເລັກໂຕຣນິກ
ເຄື່ອງຂະຫຍາຍສຽງ		HD-VT-VSPA2-50-1X/T1 (ມີເວລາ 1 ທາງລາດ)	ເອເລັກໂຕຣນິກຄວບຄຸມປະສົມປະສານ
		HD-VT-VSPA2-50-1X/T5 (ມີ 5 ເທື່ອ)
ການສະຫນອງແຮງດັນ	ແຮງດັນ VDC	24
	ຄ່າຈໍາກັດຕ່ໍາ V	19
	ຄ່າຈຳກັດເທິງ V	35
ການບໍລິໂພກໃນປະຈຸບັນ	Imax A	1.8
	Impulse ປັດຈຸບັນ A	4

ຄຸນສົມບັດຂອງຜະລິດຕະພັນແລະການປະຍຸກໃຊ້ຂອງວາວຫຼຸດຜ່ອນຄວາມກົດດັນອັດຕາສ່ວນ 3DREP6E-2X

ຄຸນສົມບັດ:

▶ ປ່ຽງສັດສ່ວນຄວບຄຸມໂດຍກົງສໍາລັບການຄວບຄຸມຄວາມກົດດັນແລະທິດທາງຂອງການໄຫຼ

▶ Actuated ຜ່ານ solenoids ອັດຕາສ່ວນທີ່ມີ thread ສູນກາງແລະ coil ຖອດອອກໄດ້

▶ override ດ້ວຍມື, ທາງເລືອກ

▶ ແຖບຄວບຄຸມພາກຮຽນ spring ສູນກາງ

▶ ປະເພດ HD-3DREPE ກັບອຸປະກອນເອເລັກໂຕຣນິກ, ການໂຕ້ຕອບ A1

▶ເຄື່ອງຄວບຄຸມເອເລັກໂຕຣນິກພາຍນອກສໍາລັບປະເພດ HD-3DREP:

▶ ປະເພດເຄື່ອງຂະຫຍາຍສຽງອະນາລັອກ HD-VT-VSPA2-50-1X/... ໃນຮູບແບບ Eurocard

▶ເຄື່ອງຂະຫຍາຍສຽງດິຈິຕອນປະເພດ HD-VT-VSPD-1-1X/. ..ໃນຮູບແບບ Eurocard

▶ ເຄື່ອງຂະຫຍາຍສຽງໄຟຟ້າປະເພດ HD-VT-11118 ຂອງການອອກແບບໂມດູນ

▶ ວາວແລະເອເລັກໂຕຣນິກຄວບຄຸມອັດຕາສ່ວນຈາກແຫຼ່ງດຽວ

ຄໍາຮ້ອງສະຫມັກ:

ອັດຕາສ່ວນການຫຼຸດຜ່ອນຄວາມກົດດັນຂອງວາວ 3DREP6E-2X ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການຄວບຄຸມອັດຕະໂນມັດຂອງລະບົບໄຮໂດຼລິກໃນອຸດສາຫະກໍາຕ່າງໆເຊັ່ນ: ເຄື່ອງມືເຄື່ອງຈັກ, ອຸດສາຫະກໍາເບົາ, ໂລຫະ, ແລະອື່ນໆ.

ໜ້າທີ່ ແລະສ່ວນສະເພາະຂອງວາວຂອງ ວາວຫຼຸດຄວາມດັນຕາມອັດຕາສ່ວນ 3DREP6E-2X

ປ່ຽງຫຼຸດຄວາມດັນ 3 ທາງ 3DREP6-2X... ຖືກກະຕຸ້ນໂດຍກົງໂດຍ solenoids ອັດຕາສ່ວນ. ພວກເຂົາປ່ຽນສັນຍານວັດສະດຸປ້ອນໄຟຟ້າເປັນສັນຍານຜົນຜະລິດຄວາມກົດດັນຕາມອັດຕາສ່ວນ. solenoids ອັດຕາສ່ວນແມ່ນ solenoids pin DC ປຽກຄວບຄຸມທີ່ມີ thread ສູນກາງແລະ coil ຖອດອອກໄດ້. solenoids ແມ່ນໄດ້ຮັບການຄວບຄຸມທາງເລືອກໂດຍຜ່ານເອເລັກໂຕຣນິກການຄວບຄຸມພາຍນອກ (ປະເພດ 3DREP-2X) ຫຼືໂດຍເອເລັກໂຕຣນິກການຄວບຄຸມປະສົມປະສານ (ປະເພດ 3DREPE-2X).

ປ່ຽງສ່ວນໃຫຍ່ປະກອບດ້ວຍ: solenoids (5 ແລະ 6), ທີ່ຢູ່ອາໄສ (1), spool ຄວບຄຸມ (2) ກັບ spools ວັດແທກຄວາມກົດດັນ (3 ແລະ 4) ແລະທາງເລືອກປະສົມປະສານວາວເອເລັກໂຕຣນິກ (7).

ດ້ວຍ solenoids (5 ແລະ 6) de-energised, spool ຄວບຄຸມ (2) ແມ່ນຖືກຈັດຢູ່ໃນຕໍາແຫນ່ງສູນກາງຂອງມັນໂດຍການບີບອັດພາກຮຽນ spring. ທໍ່ຄວບຄຸມ (2) ຈະຖືກກະຕຸ້ນໂດຍກົງເມື່ອ solenoids ໜ່ວຍໜຶ່ງຖືກພະລັງງານ.

ຕົວຢ່າງ: ໂດຍ energizing solenoid (5): spool ການວັດແທກຄວາມກົດດັນ (3) ແລະການຄວບຄຸມ spool (2) ຍ້າຍໄປທາງຂວາໃນອັດຕາສ່ວນຂອງສັນຍານປ້ອນໄຟຟ້າ. ການເຊື່ອມຕໍ່ຈາກ P ຫາ B ແລະ A ຫາ T ແມ່ນຜ່ານທາງຜ່ານທາງຂວາງທີ່ມີລັກສະນະການໄຫຼຂອງກ້າວຫນ້າ.

De-energization ຂອງ solenoid (5): spool ຄວບຄຸມ (2) ຖືກກັບຄືນສູ່ຕໍາແຫນ່ງສູນກາງຂອງຕົນໂດຍພາກຮຽນ spring ບີບອັດ. ຢູ່ໃນຕໍາແຫນ່ງກາງ, ການເຊື່ອມຕໍ່ A ແລະ B ກັບ T ຖືກເປີດ, ດັ່ງນັ້ນນ້ໍາຄວາມກົດດັນສາມາດໄຫຼເຂົ້າໄປໃນຖັງໄດ້ຢ່າງເສລີ. ການ overrides ມືທາງເລືອກ (9 ຫຼື 10), ເຮັດໃຫ້ເປັນໄປໄດ້ເພື່ອຍ້າຍ spool ຄວບຄຸມ (2) ໂດຍບໍ່ມີການ energizing solenoid ໄດ້.

ຫນ້າທີ່ຂອງປ່ຽງ 2 ຕໍາແຫນ່ງນີ້ໂດຍພື້ນຖານແລ້ວແມ່ນຄືກັນກັບຂອງປ່ຽງທີ່ມີ 3 ຕໍາແຫນ່ງສະຫຼັບ.

ແນວໃດກໍ່ຕາມປ່ຽງ 2 ຕໍາແໜ່ງແມ່ນຕິດຕັ້ງດ້ວຍ solenoid 5 ຫຼື 6. ປລັກ (11) ຖືກຕິດຕັ້ງແທນ solenoid ທີສອງ.

ສັນຍາລັກຂອງການຫຼຸດຜ່ອນຄວາມກົດດັນທີ່ສົມສ່ວນຂອງ Valve 3DREP6E-2X

ໃຊ້ຮ່ວມກັບປ່ຽງສັດສ່ວນອື່ນໆ

ການຫຸ້ມຫໍ່ຂອງປ່ຽງປະສົມປະສານ
