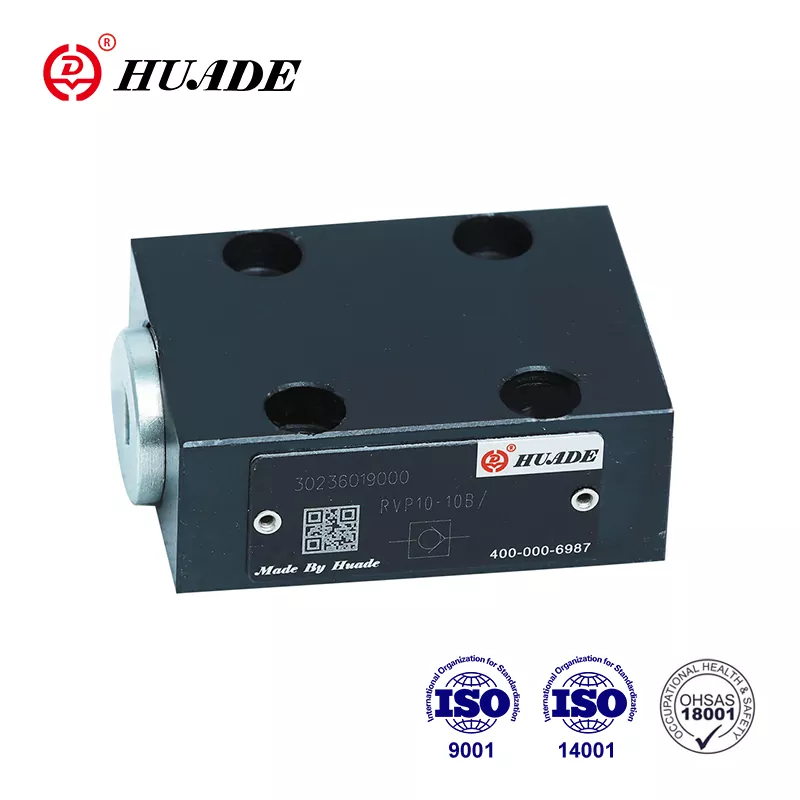

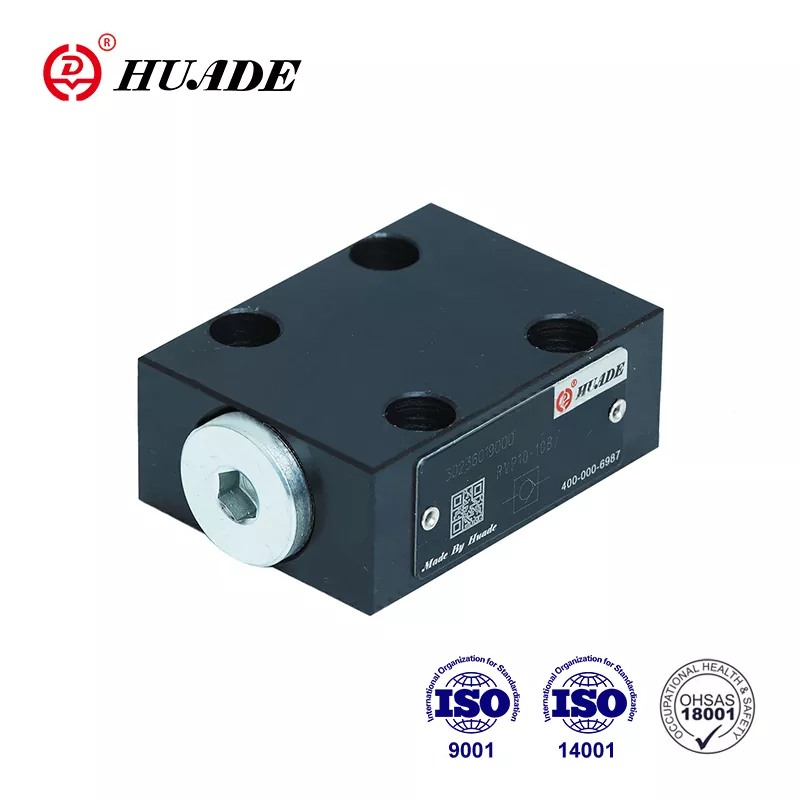

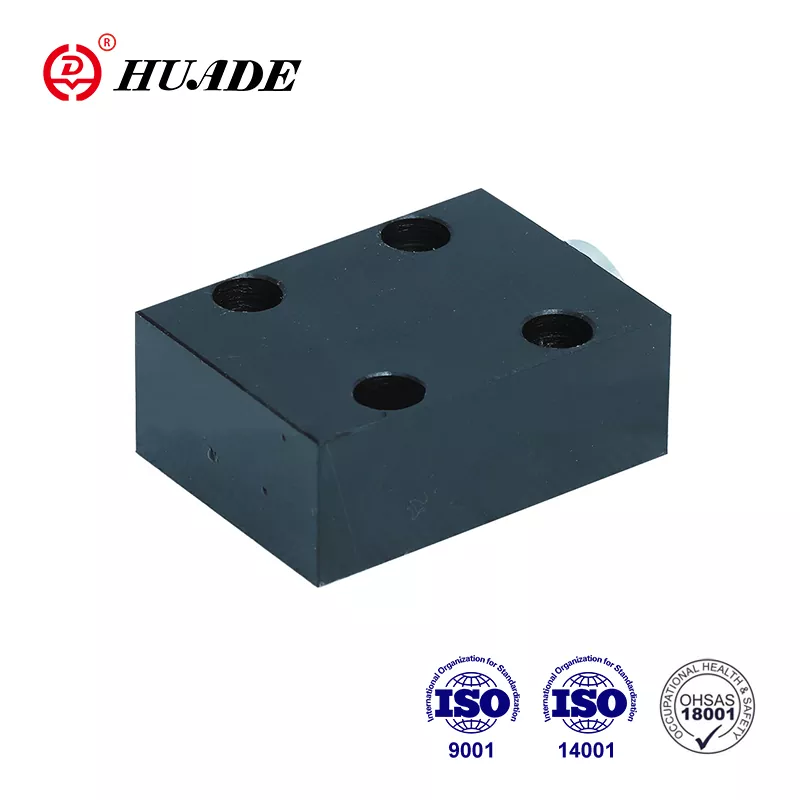

ໃນຖານະເປັນຜູ້ຜະລິດຊັ້ນນໍາຂອງຈີນຂອງເຕັກໂນໂລຊີລະບົບສາຍສົ່ງແລະການຄວບຄຸມບົບໄຮໂດຼລິກ, Huade ມີການຮ່ວມມືກັບ Rexroth ສໍາລັບຫຼາຍກ່ວາ 7 ປີຈາກ 1979. Huade® check valve RVP 16 ສາມາດທົດແທນ Rexroth ຂອງ RVP 16 ຢ່າງສົມບູນ. ສິນຄ້າຂອງ Huade ບັນລຸມາດຕະຖານສາກົນ, ຄື ISO9001, ISO14001, ແລະ OH SAS18001. ໂຮງງານມີລະບົບການກວດກາທີ່ດີເພື່ອຮັບປະກັນຄຸນນະພາບທີ່ດີເລີດຂອງຜະລິດຕະພັນທັງຫມົດກ່ອນທີ່ຈະອອກຈາກໂຮງງານ. Huade® check valve RVP 16 ສາມາດຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນເຄື່ອງຈັກວິສະວະກໍາແລະການກໍ່ສ້າງ, ໂລຫະ, ເຄື່ອງມືເຄື່ອງຈັກ, ການປົກປັກຮັກສາສິ່ງແວດລ້ອມ, ການກໍ່ສ້າງເຮືອ, ຍານອາວະກາດ, ການຂົນສົ່ງທາງລົດໄຟ, ນ້ໍາມັນແລະ petrochemical, ອຸດສາຫະກໍາການທະຫານແລະຂົງເຂດອື່ນໆ. ນີ້ແມ່ນຍີ່ຫໍ້ແຫ່ງຊາດທີ່ມີຊື່ສຽງໃນປະເທດຈີນ.
|
ຂໍ້ມູນດ້ານວິຊາການ |
|||||||||
|
ຂະໜາດ |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
ຄວາມກົດດັນປະຕິບັດງານ, ສູງສຸດ (MPa) |
31.5 |
||||||||
|
ຄວາມກົດດັນເປີດ (MPa) |
0.05 |
||||||||
|
ນ້ໍາຄວາມກົດດັນ |
ນໍ້າມັນແຮ່ທາດ ຫຼື phosphate ester |
||||||||
|
ລະດັບອຸນຫະພູມຂອງນ້ໍາຄວາມກົດດັນ (℃) |
-30～+80 |
||||||||
|
ໄລຍະຄວາມຫນືດ (mm2/s) |
2.8~500 |
||||||||
|
ການແກ້ໄຂຕໍາແຫນ່ງ |
ທາງເລືອກ |
||||||||
|
ນ້ຳໜັກ(Kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
ຄຸນສົມບັດ:
▶ ການເຊື່ອມຕໍ່ subplate
▶ປິດບໍ່ມີການຮົ່ວໄຫຼໃນທິດທາງດຽວ
ຄໍາຮ້ອງສະຫມັກ:
ປ່ຽງກວດ RVP 16 ສ່ວນໃຫຍ່ແມ່ນໃຊ້ຢູ່ທີ່ປ່ຽງຂອງປັ໊ມເປັນວາວຄວາມກົດດັນດ້ານຫລັງແລະປ່ຽງ bypass.
ມັນເປັນໂຄງສ້າງປ່ຽງ poppet ທີ່ມີການສູນເສຍຄວາມກົດດັນຂະຫນາດນ້ອຍ. ສັນຍາລັກແລະແຜນວາດໂຄງສ້າງແມ່ນເປັນຮູບຂ້າງລຸ່ມນີ້. ປ່ຽງກວດ RVP 16 ນີ້ມີຫນ້າທີ່, ດີກວ່າການປິດການໄຫຼຂອງນ້ໍາໂດຍບໍ່ເສຍຄ່າໃນທິດທາງດຽວແລະອະນຸຍາດໃຫ້ມີການໄຫຼຟຣີໃນທິດທາງກົງກັນຂ້າມ. ໂດຍພື້ນຖານແລ້ວປະກອບດ້ວຍທີ່ຢູ່ອາໄສ (1), poppet (2) ພາກຮຽນ spring compression (3), ແລະ. ບ່ອນນັ່ງພາກຮຽນ spring (4). ເສັ້ນເລືອດຕັນໃນຂອງ poppet (2), ທີ່ຖືກນໍາພາໃນເສັ້ນຜ່າກາງພາຍນອກຂອງມັນ, ແມ່ນຖືກຈໍາກັດໂດຍການຢຸດກົນຈັກ. ພາກຮຽນ spring compression ກໍ່ສ້າງໃນ (3) ສະຫນັບສະຫນູນການເຄື່ອນໄຫວປິດ. ນອກຈາກນັ້ນ, ພາກຮຽນ spring ການບີບອັດ (3) ຖື poppet (2) ຢູ່ໃນຕໍາແຫນ່ງປິດເຖິງແມ່ນວ່າໃນເວລາທີ່ບໍ່ມີການໄຫຼຜ່ານປ່ຽງ.
ສັນຍາລັກ
ແຜນວາດໂຄງສ້າງ
①ທີ່ຢູ່ອາໄສ ②Poppet ③Spring ④ Spring seat
1. ນ້ໍາຕ້ອງໄດ້ຮັບການກັ່ນຕອງ. ຄວາມດີຂອງການກັ່ນຕອງຂັ້ນຕ່ໍາແມ່ນ 20 ㎛.
2. ຖັງຕ້ອງໄດ້ຜະນຶກເຂົ້າກັນ ແລະເຄື່ອງກອງອາກາດຕ້ອງຖືກຕິດຕັ້ງຢູ່ທາງເຂົ້າ
3. ຜະລິດຕະພັນທີ່ບໍ່ມີ subplate ເມື່ອອອກຈາກໂຮງງານ, ຖ້າຕ້ອງການ, ກະລຸນາສັ່ງພິເສດ.
4. screws ແກ້ໄຂວາວຕ້ອງເປັນລະດັບຄວາມເຂັ້ມຂົ້ນສູງ (ຫ້ອງຮຽນ 10.9). ກະລຸນາເລືອກ ແລະນຳໃຊ້ພວກມັນຕາມພາລາມິເຕີທີ່ລະບຸໄວ້ໃນປຶ້ມຕົວຢ່າງ
5. ຄວາມຫຍາບຂອງຫນ້າດິນທີ່ເຊື່ອມຕໍ່ກັບປ່ຽງແມ່ນຕ້ອງການ 0.8.
6. ການສໍາເລັດຮູບຂອງສິ້ນການຫາຄູ່ແມ່ນຕ້ອງການ 0.01/100mm.
