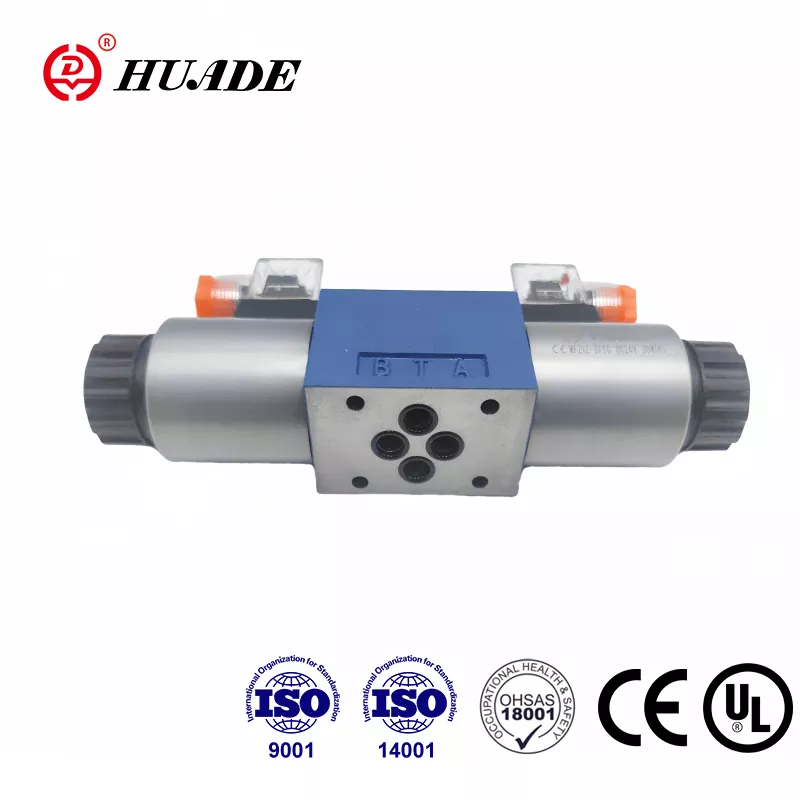

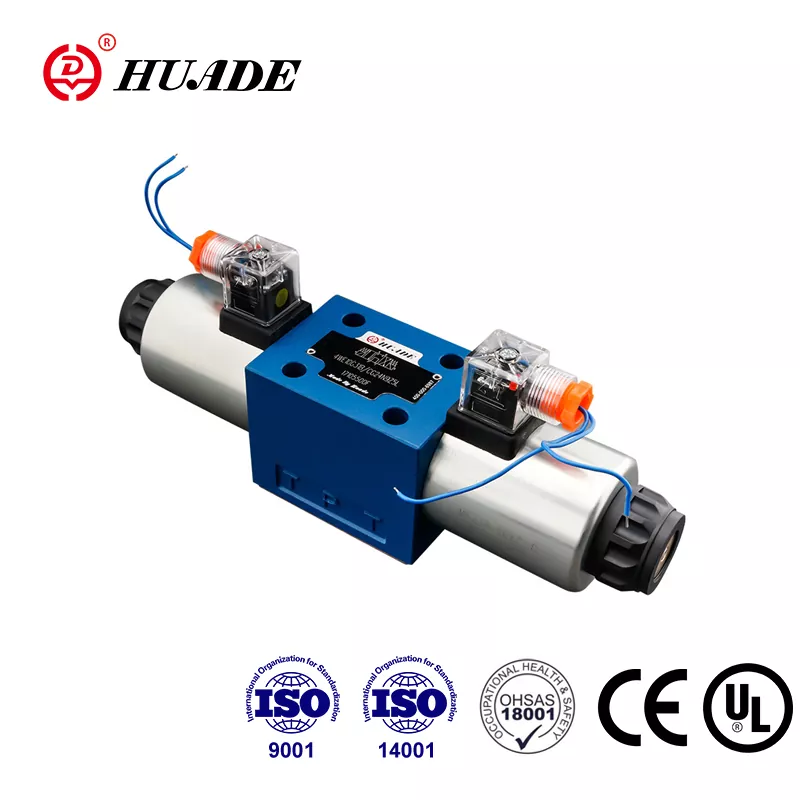

ປັກກິ່ງ Huade Hydraulic ໄດ້ຖືກສ້າງຕັ້ງຂຶ້ນໃນປີ 1979, ໃນປັດຈຸບັນມັນໄດ້ພັດທະນາເປັນກຸ່ມລັດວິສາຫະກິດຂະຫນາດໃຫຍ່ທີ່ມີຄວາມຊ່ຽວຊານໃນການອອກແບບ, ການຜະລິດ, ແລະການບໍລິການຂອງວາວໄຮໂດຼລິກແລະອຸປະກອນ. Huade® directional spool valve type 4WE 10 D ເປັນທາງເລືອກທີ່ມີລາຄາບໍ່ແພງກັບຮູບແບບດຽວກັນທີ່ Rexroth ສະເຫນີ. ຊຸດວາວທິດທາງ solenoid ໄດ້ຜ່ານການຢັ້ງຢືນ CE ແລະ UL. ປ່ຽງຈະຖືກບັນຈຸຢູ່ໃນກ່ອງມາດຕະຖານທີ່ມີປ້າຍຕ້ານການປອມແປງ. ໂຮງງານໄດ້ຜ່ານການຢັ້ງຢືນລະບົບການຄຸ້ມຄອງຄຸນນະພາບ, ການຄຸ້ມຄອງສິ່ງແວດລ້ອມ, ແລະການຄຸ້ມຄອງສຸຂະພາບ ແລະ ຄວາມປອດໄພຂອງອາຊີບ. ວາວທິດທາງໄຮໂດຼລິກ Huade® ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບໄຮໂດຼລິກເກຍການຊີ້ນໍາທາງທະເລ, ລະບົບເຄນ slewing ແລະລະບົບໄຮໂດຼລິກ propeller pitch ທີ່ສາມາດປັບໄດ້, Huade ເປັນເຈົ້າຂອງກຸ່ມລູກຄ້າຂະຫນາດໃຫຍ່ໃນອຸດສາຫະກໍາທາງທະເລ.
|
ຄວາມກົດດັນປະຕິບັດງານສູງສຸດ. |
ພອດ A.B.P (MPa) |
ເຖິງ 31.5 |
|
ພອດ T (MPa) |
16 |
|
|
ກະແສສູງສຸດ (L/ນາທີ) |
120 |
|
|
ພາກສ່ວນຂ້າມ (ສະຫຼັບຕຳແໜ່ງ 0): |
ດ້ວຍສັນຍາລັກ Q ປະມານ 6 % ຂອງພື້ນທີ່ນາມ |
|
|
ນ້ໍາຄວາມກົດດັນ |
ນໍ້າມັນແຮ່ທາດ (ສໍາລັບການປະທັບຕາ NBR) ຫຼື phosphate ester (ສໍາລັບການປະທັບຕາ FPM) |
|
|
ລະດັບອຸນຫະພູມຂອງນ້ໍາຄວາມກົດດັນ (℃) |
-30～+80 |
|
|
ຊ່ວງຄວາມຫນືດ (mm2/s) |
2.8~500 |
|
|
ນ້ຳໜັກ (kg) |
ວາວກັບ 1 solenoid |
5.1(DC),4.3(AC) |
|
ວາວທີ່ມີ 2 solenoids |
6.7(DC), 5.1(AC) |
|
ຄຸນສົມບັດ:
▶ ປ່ຽງ spool ທິດທາງປະຕິບັດໂດຍ solenoid ໂດຍກົງເປັນສະບັບມາດຕະຖານ
▶ Wet pin DC ຫຼື AC solenoids ກັບ coils ຖອດອອກໄດ້
▶ ໂຄງຮ່າງທີ່ສົມບູນແບບ
▶ Coils may be replaced without opening the pressure-tight chamber
▶ທາງເລືອກຂອງການເຊື່ອມຕໍ່ໄຟຟ້າສູນກາງຫຼືສ່ວນບຸກຄົນ
▶ ທາງເລືອກໃນການຂັບເຄື່ອນດ້ວຍມື
▶ ອາຍຸຍືນ
▶ Porting pattern to Din 24 340 form A, ISO 4401 ແລະ CETOP - RP 121H
ຄໍາຮ້ອງສະຫມັກ:
4WE 10 D ແມ່ນ solenoid ປະຕິບັດການ directional spool valve. ມັນຄວບຄຸມການເລີ່ມຕົ້ນ, ຢຸດແລະທິດທາງຂອງນ້ໍາ.
ປ່ຽງທິດທາງໂດຍພື້ນຖານແລ້ວປະກອບດ້ວຍທີ່ຢູ່ອາໄສ (1), ຫນຶ່ງຫຼືສອງ solenoids (2), spool ຄວບຄຸມ (3), ແລະຫນຶ່ງຫຼືສອງພາກຮຽນ spring ກັບຄືນ (4). ໃນເວລາພັກຜ່ອນ, spool ຄວບຄຸມ (3) ແມ່ນຖືຢູ່ໃນຕໍາແຫນ່ງສູນກາງຫຼືເບື້ອງຕົ້ນຂອງມັນໂດຍວິທີການສົ່ງຄືນ springs (4) (ຍົກເວັ້ນໃນກໍລະນີຂອງ impulse spools). ການຄວບຄຸມ spool (3) ແມ່ນດໍາເນີນການໂດຍ solenoids pin ປຽກ (2). ຜົນບັງຄັບໃຊ້ຂອງ solenoid (2) ປະຕິບັດຕໍ່ spool ຄວບຄຸມ (3) ແລະຍ້າຍມັນຈາກຕໍາແຫນ່ງສ່ວນທີ່ເຫຼືອຂອງມັນໄປຫາຕໍາແຫນ່ງທ້າຍທີ່ຕ້ອງການ. ນີ້ອະນຸຍາດໃຫ້ໄຫຼຟຣີຈາກ P ຫາ A ແລະ B ຫາ T ຫຼື P ຫາ B ແລະ A ຫາ T.
on de-energizing solenoid (2) spool ຄວບຄຸມ (3) ຖືກສົ່ງກັບຕໍາແຫນ່ງເບື້ອງຕົ້ນຂອງຕົນໂດຍພາກຮຽນ spring ກັບຄືນ (4).
ທາງເລືອກໃນການຂັບເຄື່ອນດ້ວຍມື (5) pemits ຄວບຄຸມ spool (3) ທີ່ຈະຍ້າຍອອກໂດຍບໍ່ມີການ solenoids ໄດ້ຖືກ energized.
ແຜນວາດໂຄງສ້າງຂອງຊຸດ WE 10 30B
1. ນ້ໍາຕ້ອງໄດ້ຮັບການກັ່ນຕອງ. ຄວາມດີຂອງການກັ່ນຕອງຂັ້ນຕ່ໍາແມ່ນ 20 ㎛.
2. ຖັງຕ້ອງຖືກປະທັບຕາແລະການກັ່ນຕອງອາກາດຕ້ອງຖືກຕິດຕັ້ງຢູ່ທາງເຂົ້າທາງອາກາດ
3. ຜະລິດຕະພັນທີ່ບໍ່ມີ subplate ເມື່ອອອກຈາກໂຮງງານ, ຖ້າຕ້ອງການ, ກະລຸນາສັ່ງພິເສດ.
4. screws fixing valve ຕ້ອງໄດ້ຮັບການຄັດເລືອກແລະນໍາໃຊ້ຕາມພາລາມິເຕີທີ່ລະບຸໄວ້ໃນປື້ມຕົວຢ່າງ
5. ຄວາມຫຍາບຂອງຫນ້າດິນທີ່ເຊື່ອມຕໍ່ກັບປ່ຽງແມ່ນຕ້ອງການ 0.8.
6. ການສໍາເລັດຮູບຂອງສິ້ນການຫາຄູ່ແມ່ນຕ້ອງການ 0.01/100mm.
