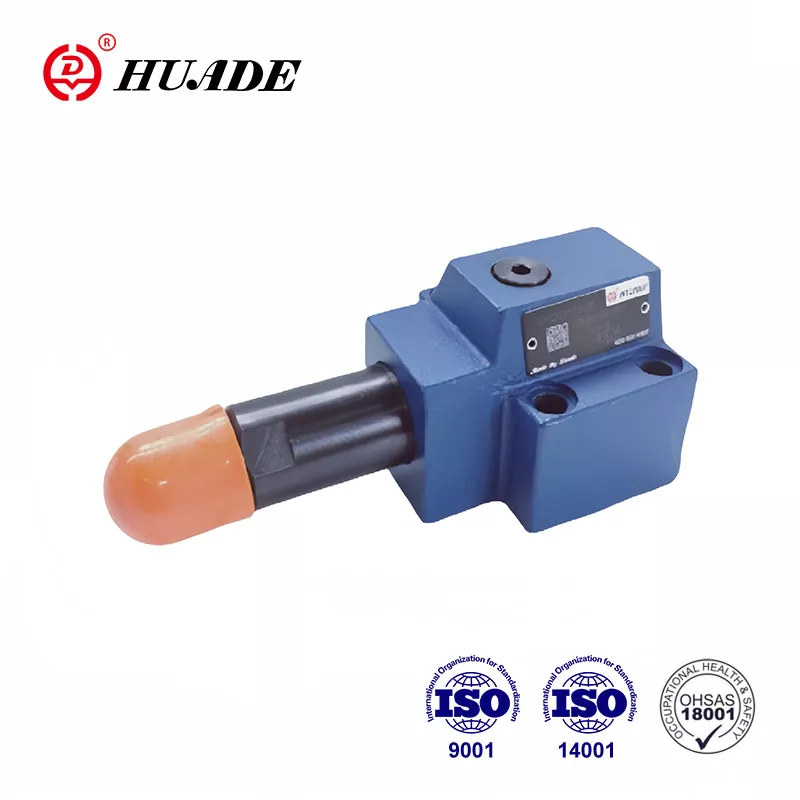

ວາວລໍາດັບຄວາມກົດດັນປະເພດ DZ 10 DP ແມ່ນວາວລໍາດັບຄວາມກົດດັນທີ່ດໍາເນີນການໂດຍກົງ. ມັນຖືກນໍາໃຊ້ສໍາລັບການຈັດລໍາດັບຕາມຄວາມກົດດັນຂອງລະບົບທີສອງ. ມັນຖືກຂາຍໃນປ່າທໍາມະຊາດໃນປະເທດຈີນແລະຕ່າງປະເທດທີ່ມີຄຸນນະພາບສູງແລະລາຄາຕໍ່າກວ່າ. ວາວລໍາດັບຄວາມກົດດັນຂອງHuade®ປະຕິບັດຕາມມາດຕະຖານສາກົນໃນອຸດສາຫະກໍາໄຮໂດຼລິກຢ່າງສົມບູນ. ໂດຍການນໍາສະເຫນີເທກໂນໂລຍີ Rexroth ຂັ້ນສູງ, ປ່ຽງໄຮໂດຼລິກHuade®ແມ່ນເຂົ້າກັນໄດ້ກັບ Rexroth ໃນການປະຕິບັດ.
|
ຂໍ້ມູນດ້ານວິຊາການ |
|
|
ແຮງດັນຂາເຂົ້າ, ພອດ P, B (X) (MPa) |
ເຖິງ 31.5 |
|
ຄວາມກົດດັນທາງອອກ, ພອດ A (MPa) |
ເຖິງ 21.0 |
|
ຄວາມກົດດັນດ້ານຫຼັງ, ພອດ T (MPa) |
ເຖິງ 16.0 |
|
ການໄຫຼສູງສຸດທີ່ອະນຸຍາດ (L/ນາທີ) |
ເຖິງ 80 |
|
ນ້ໍາ |
ນ້ໍາມັນແຮ່ທາດ (ສໍາລັບການປະທັບຕາ NBR), ຫຼື phosphate ester (ສໍາລັບການປະທັບຕາ FPM) |
|
ໄລຍະຄວາມຫນືດ(ມມ ²/ວິນາທີ) |
10~800 |
|
ລະດັບອຸນຫະພູມຂອງນ້ໍາ (℃) |
-30 ເຖິງ +80 |
|
ຄວາມສະອາດຂອງນໍ້າ (um) |
ຄວາມສະອາດຂອງນ້ໍາລະດັບອະນຸຍາດສູງສຸດຂອງການປົນເປື້ອນຂອງນ້ໍາກັບ NAS 1638 Class 9 |
|
Max.flow (L/ນາທີ) |
ເຖິງ 80 |
ຄຸນສົມບັດ:
▶ ສໍາລັບການຕິດຕັ້ງ subplate
▶ 4 ລະດັບຄວາມກົດດັນ
▶ 4 ອົງປະກອບການປັບຕົວ:
. ລູກບິດ Rotary
. ເສອແຂນມີຮູບຫົກຫລ່ຽມແລະຫມວກປ້ອງກັນ
. ລູກບິດ rotary lockable ກັບຂະຫນາດ
. ລູກບິດ rotary ມີຂະຫນາດ
▶ ມີການເຊື່ອມຕໍ່ເຄື່ອງວັດແທກຄວາມກົດດັນ
▶ Check valve, ທາງເລືອກ
▶ ຮູບແບບການຕິດໃສ່ DIN 24 340, ຮູບແບບ D, ISO 5781 ແລະ CETOP - RP 121H
ຄໍາຮ້ອງສະຫມັກ:
ວາວລໍາດັບຄວາມກົດດັນນີ້ DZ 10 DP ສາມາດຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບໄຮໂດຼລິກຂອງເຄື່ອງຈັກຍົກແລະການຂົນສົ່ງ, ເຄື່ອງຈັກກໍ່ສ້າງ, ຍານພາຫະນະອຸດສາຫະກໍາ, ເຄື່ອງມືເຄື່ອງຈັກ, ເຮືອ, ໂລຫະແລະອຸປະກອນອື່ນໆ.
ຄວາມກົດດັນຕາມລໍາດັບແມ່ນຖືກກໍານົດໂດຍຜ່ານອົງປະກອບການປັບຕົວ (1).
ພາກຮຽນ spring ການບີບອັດ (2) ຖື spool ຄວບຄຸມ (3) ໃນຕໍາແຫນ່ງເລີ່ມຕົ້ນ, ປ່ຽງປິດ. ຄວາມກົດດັນໃນພອດ A ແມ່ນມີຢູ່ໃນພື້ນທີ່ piston ຂອງ spool ຄວບຄຸມ (3) ກົງກັນຂ້າມກັບພາກຮຽນ spring ການບີບອັດ (2) ຜ່ານສາຍຄວບຄຸມ (4). ເມື່ອຄວາມກົດດັນບັນລຸມູນຄ່າທີ່ກໍານົດໄວ້ໃນພາກຮຽນ spring compression (2), spool ຄວບຄຸມ (3) ໄດ້ຖືກຍ້າຍແລະເປີດການເຊື່ອມຕໍ່ A ກັບ B. ລະບົບທີ່ເຊື່ອມຕໍ່ກັບພອດ B ແມ່ນລໍາດັບໂດຍບໍ່ມີຄວາມກົດດັນໃນຊ່ອງທາງ A ຫຼຸດລົງ.
ສັນຍານການຄວບຄຸມແມ່ນໄດ້ຮັບໂດຍຜ່ານສາຍຄວບຄຸມ (4) ຈາກພອດ A ຫຼືພາຍນອກໂດຍຜ່ານການເຊື່ອມຕໍ່ X.
ອີງຕາມການນໍາໃຊ້ປ່ຽງ, ນ້ໍາຮົ່ວໄຫຼສາມາດສົ່ງຜ່ານທາງນອກຜ່ານການເຊື່ອມຕໍ່ Y ຫຼືພາຍໃນໂດຍຜ່ານ B.
ໂຄງສ້າງຂອງ DZ 10 DP 1 -40B
ສັນຍາລັກຂອງ DZ 10 DP-10B
