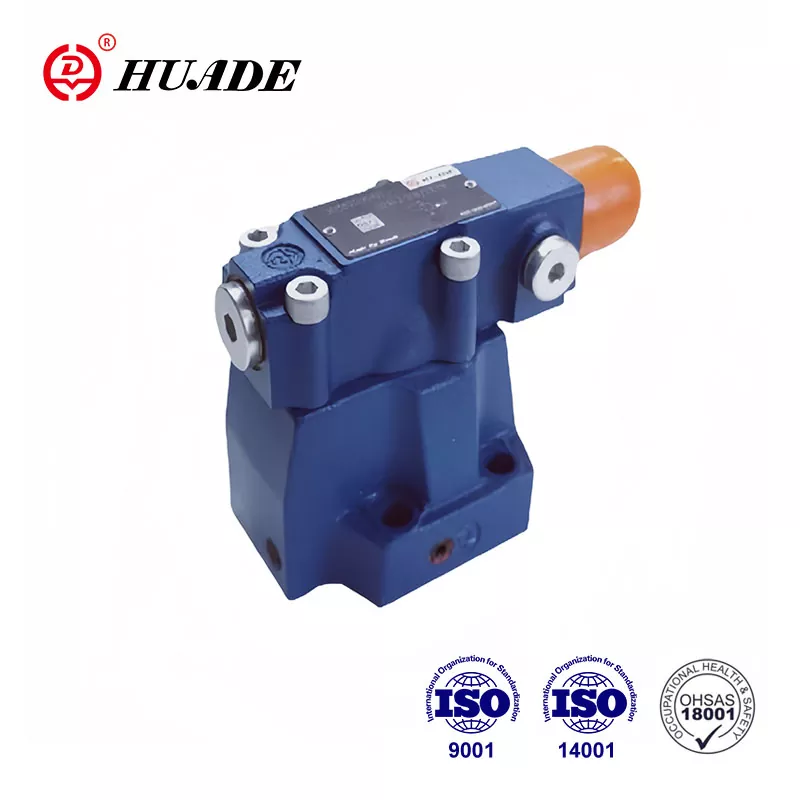

ຄວາມກົດດັນລໍາດັບວາວ dz

ລໍາດັບລະດັບການທົດລອງໃຊ້ Dz ແມ່ນໃຊ້ສໍາລັບການປ່ຽນເປັນລໍາດັບຄວາມກົດດັນຂອງວົງຈອນມັດທະຍົມ. ວາວພັດລະນາສະບາຍດີໄດ້ສະເຫມີມາເຖິງມາດຕະຖານສາກົນ. ປ່ຽງຄວາມກົດດັນຂອງHuelade®ຊະນະການຮັບຮູ້ຕະຫລາດແລະຄວາມໄວ້ວາງໃຈຂອງຜູ້ໃຊ້ສ່ວນໃຫຍ່ແມ່ນຍ້ອນມີຄຸນນະພາບສູງແລະລາຄາຕໍ່າກວ່າ. ໂຮງງານໄດ້ເອົາໃຈໃສ່ເປັນຢ່າງຍິ່ງຕໍ່ຄຸນນະພາບຂອງຜະລິດຕະພັນແລະແນະນໍາເຄື່ອງທີ່ກ້າວຫນ້າຈາກທົ່ວໂລກ.

ພາລາມິເຕີຜະລິດຕະພັນຂອງຄວາມດັນສູງ Valve Dz

ຄຸນນະສົມບັດຜະລິດຕະພັນແລະການນໍາໃຊ້ຂອງຄວາມກົດດັນທີ່ປ່ຽງທີ່ມີຄວາມກົດດັນ DZ

ຄຸນນະສົມບັດ:

▶ສໍາລັບ subplate mounting

▶ 4 ອົງປະກອບດັດປັບ

ບາດແຜ. ລາຄາ

. ເສອແຂນດ້ວຍ hexagon ແລະຫລວງປ້ອງກັນ

. ຕູດຫມູນວຽນທີ່ມີຂະຫນາດ

. rotary ຕູທີ່ມີຂະຫນາດ

▶ 4 ການໃຫ້ຄະແນນຄວາມກົດດັນ

▶ກວດເບິ່ງວາວ, ເປັນທາງເລືອກ

ຮູບແບບ Mounting ເຖິງ Din 24 340, ແບບຟອມ D, ISO 5781 ແລະ COPTOP - RP 121H

ຄໍາຮ້ອງສະຫມັກ:

Valves Types Types Dz ແມ່ນນັກບິນທົດລອງໄດ້ຮັບການທົດລອງວຸ່ນວາຍ. ພວກມັນຖືກນໍາໃຊ້ສໍາລັບການປ່ຽນລໍາດັບຄວາມກົດດັນຂອງວົງຈອນທີສອງ.

ສ່ວນແລະສັນຍາລັກຂອງລໍາດັບຄວາມດັນສູງ Valve Dz

ເສັ້ນທາງລໍາດັບຄວາມກົດດັນໂດຍພື້ນຖານແມ່ນປະກອບດ້ວຍວາວຕົ້ນຕໍ (1) ກັບ spool ຕົ້ນຕໍໃສ່ (7) ແລະ

ວາວທົດລອງ (2) ດ້ວຍສ່ວນປະກອບດັດປັບຄວາມກົດດັນແລະກວດເບິ່ງວາວ (3), ທາງເລືອກ.

ການເຮັດວຽກຂອງ Valve ແຕກຕ່າງກັນໄປຕາມການຕັ້ງຄ່າການລະບາຍນ້ໍາມັນໃນການທົດລອງ:

ປະເພດວາວລໍາດັບ. 50 ຂ / ..

(ເສັ້ນຄວບຄຸມ 4.1, 12 ແລະ 13 ເປີດ; ເສັ້ນຄວບຄຸມ 4.2, 14, 14 ແລະ 15 ສຽບ)

ຄວາມກົດດັນທີ່ສອດຄ່ອງກັບການກະທໍາໃນ spool ທົດລອງ (5) ໃນປ່ຽງທົດລອງ (2) ຜ່ານເສັ້ນຄວບຄຸມ (4.1).

ໃນເວລາດຽວກັນມັນປະຕິບັດຢູ່ດ້ານຂ້າງຂອງລໍາຕົ້ນຂອງ spool ຕົ້ນຕໍ (7) ຜ່ານ orifice (6). ໃນເວລານີ້

ຄວາມກົດດັນເກີນມູນຄ່າທີ່ກໍານົດໄວ້ໃນລະດູໃບໄມ້ປົ່ງ (8), ການທົດລອງ Piston (5) ຖືກຍ້າຍຕໍ່ຕ້ານລະດູໃບໄມ້ປົ່ງ (8).

ສັນຍານແມ່ນໄດ້ຮັບພາຍໃນຈາກ Port A VIO CONVER (4.1).

ນ້ໍາໃນລະດູໃບໄມ້ປົ່ງຂອງທໍ່ລະດູໃບໄມ້ປົ່ງ (7) ໃນປະຈຸບັນຈະໄຫລໄປຢູ່ເທິງເສົາໄຟຟ້າ (10) ແລະ (12), ນ້ໍາມັນ Leakage ຢູ່ທີ່ Pistot Piston (5) ຖືກນໍາໄປສູ່ Port Bet Infor ໂດຍຜ່ານເສັ້ນຄວບຄຸມ (13). ປ່ຽງກວດກາທີ່ເປັນທາງເລືອກ (3) ສາມາດເຫມາະສົມກັບການໄຫຼວຽນທີ່ບໍ່ເສຍຄ່າຈາກ Port B ເຖິງ A.

ປະເພດວາວປະເພດ SEQUENCEE DZ ... 50 ຂ / ... x ..

(ເສັ້ນຄວບຄຸມ 4.2, 12 ແລະ 13 ເປີດ; ເສັ້ນຄວບຄຸມ 4.1, 14, 14 ແລະ 15 ສຽບ)

ຫນ້າທີ່ຂອງວາວນີ້ແມ່ນຕົ້ນຕໍແມ່ນຄືກັນກັບວາວ Dz - 50b /.

ເຖິງຢ່າງໃດກໍ່ຕາມ, ກ່ຽວກັບຄວາມກົດດັນຂອງ SEQUENCE DZ ... 50 ຂ / ... x ... ສັນຍານແມ່ນໃຫ້ພາຍນອກໂດຍ

ຫມາຍຄວາມວ່າເສັ້ນຄວບຄຸມ (4.2).

ປະເພດວາວປະເພດ SEQUENCE SEQUENCE DZ ... 50 ຂ / ... y.

(ຄວບຄຸມເສັ້ນ 1..1, 12 ແລະ 14 ຫຼື 14 ຫຼື 15 ເປີດ; ເສັ້ນຄວບຄຸມ 4.2, ແລະ 13 ສຽບ)

ຫນ້າທີ່ຂອງວາວນີ້ແມ່ນຕົ້ນຕໍແມ່ນຄືກັນກັບວາວປະເພດ DZ ... 50 ບ / ... ຢ່າງໃດກໍຕາມ, ສໍາລັບປະເພດ Dz. .50b / ... y ... ການຮົ່ວໄຫຼຢູ່ທີ່ Piston Piston (5) ຕ້ອງໄດ້ຮັບການລະບາຍນ້ໍາໃນຖັງໂດຍບໍ່ມີຄວາມກົດດັນຜ່ານເສັ້ນ ນ້ໍາມັນທົດລອງແມ່ນຖືກປ້ອນໃສ່ Port B ຜ່ານເສັ້ນ (12).

ປະເພດວາວຊຸດລໍາດັບ ... 50 ຂ / ... xy ..

(ເສັ້ນຄວບຄຸມ 4.2, 14 ຫຼື 15 ເປີດ; ເສັ້ນຄວບຄຸມ 4.1, 12 ແລະ 13 ສຽບ)

ຄວາມກົດດັນໃນ Port X Acts ໃນ Piston Piston (5) ໃນ valve ທົດລອງ (2) ຜ່ານເສັ້ນຄວບຄຸມ (4.2). ດຽວກັນ

ຄວາມກົດດັນເວລາໃນທີ່ Port A Acts ໃນດ້ານທີ່ບັນຈຸໃນລະດູໃບໄມ້ປົ່ງຂອງ spool ຕົ້ນຕໍ (7) ຜ່ານ orifice (6). ເມື່ອໃດ

ຄວາມກົດດັນໃນ Port X ເກີນມູນຄ່າທີ່ກໍານົດໄວ້ໃນລະດູໃບໄມ້ປົ່ງ (8), ທົດລອງ Piston (5) ຖືກຍ້າຍຕໍ່ຕ້ານລະດູໃບໄມ້ປົ່ງ (8). ໃນເວລາທີ່ piston piston (5) ຖືກຍ້າຍຕໍ່ຕ້ານພາກຮຽນ spring (8), ນ້ໍາສາມາດຜ່ານຈາກສະຖານທີ່ຕົ້ນຕໍຂອງ spool (7) ເຂົ້າໄປໃນສະພາພາກຮຽນ spring (17) ຂອງ valve pilot (9)

ແລະເສັ້ນ (16) ແລະຄວາມກົດດັນຈະຫຼຸດລົງໃນລະດູໃບໄມ້ປົ່ງຂອງ spool ຕົ້ນຕໍຂອງ spool ຕົ້ນຕໍ (7).

ນ້ໍາສາມາດເຮັດໄດ້, ເພາະສະນັ້ນ, ຜ່ານຈາກ Port A ເຖິງ B ເຖິງຂທີ່ມີຄວາມກົດດັນຕໍ່າສຸດ. ນ້ໍາມັນທົດລອງໃນສະພາພາກຮຽນ spring (17) ຄວນໄດ້ຮັບການລະບາຍນ້ໍາໃສ່ຖັງໂດຍບໍ່ມີຄວາມກົດດັນຜ່ານເສັ້ນ (14) ຫຼື (15) ຫຼື (15) ຫຼື (15) ຫຼື (15) ຫຼື (15) ຫຼື (15) ຫຼື (15) ຫຼື (15) ຫຼື (15) ຫຼື (15) ຫຼື (15) ຫຼື (15) ຫຼື (15) ຫຼື (15) ຫຼື (15). ປ່ຽງກວດກາທີ່ເປັນທາງເລືອກ (3) ສາມາດເຫມາະສົມກັບການໄຫຼວຽນທີ່ບໍ່ເສຍຄ່າຈາກ Port B ເຖິງ A.

ໂຄງສ້າງຂອງ Dz ... 50b / 210 ...

ສັນຍາລັກຂອງ Dz ... 50 ຂ
