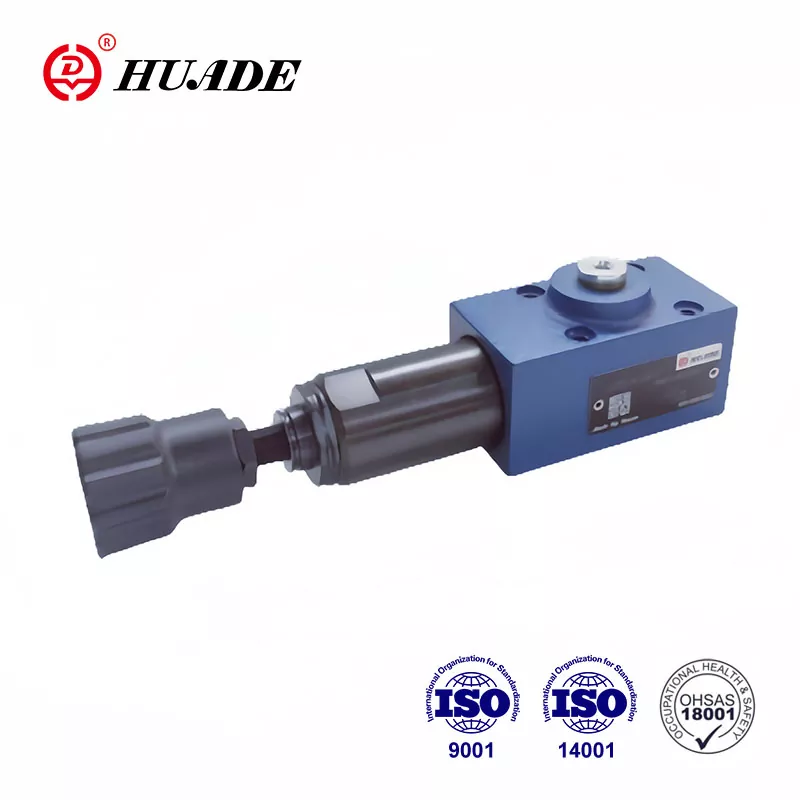

Valve ປະເພດ DZ 6 DP ແມ່ນວາວລໍາດັບຄວາມດັນໂດຍກົງ. ໂດຍຜ່ານການຮ່ວມມືສອງໄລຍະຍາວແລະເລິກເຊິ່ງກັບ Rexroth, ປ່ຽງທີ່ກົດດັນໄຮໂດຼລິກສາມາດກົງກັບ Rexroth ໃນການປະຕິບັດ. ປ່ຽງລໍາດັບຄວາມດັນນີ້ສາມາດຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບຍົກແລະເຄື່ອງຈັກໃນການຂົນສົ່ງ, ເຄື່ອງຈັກກໍ່ສ້າງ, ພາຫະນະອຸດສາຫະກໍາ, ເຮືອ, ໂລຫະ, ໂລຫະ, ອຸປະກອນອື່ນໆ.
|
ຂໍ້ມູນດ້ານວິຊາການ |
|
|
ຄວາມກົດດັນຂອງ Inlet, Port Port, B (X) (MPA) |
ເຖິງ 31,5 |
|
ຄວາມກົດດັນທາງນອກ, ທ່າເຮືອ A (MPA) |
ເຖິງ 21.0 |
|
ຄວາມກົດດັນດ້ານຫລັງ, Port T (MPA) |
ເຖິງ 16.0 |
|
ການໄຫລວຽນສູງສຸດທີ່ເຄຍ. (l / ນາທີ) |
ເຖິງ 60 |
|
ນ້ໍາ |
ນ້ໍາມັນແຮ່ທາດ (ສໍາລັບປະທັບຕາ NBR), ຫຼືຕົວເລກຟອສເຟດ (ສໍາລັບ FPM Seal) |
|
ລະດັບຄວາມສາມາດ (MM ² / s) |
10 ~ 800 |
|
ລະດັບອຸນຫະພູມຂອງນ້ໍາ (℃) |
-30 ເຖິງ +80 |
|
ຄວາມສະອາດຂອງນ້ໍາ (UM) |
ລະດັບການເຮັດຄວາມສະອາດຂອງນ້ໍາອະນາໄມສູງສຸດຂອງການປົນເປື້ອນຂອງນ້ໍາໄປຍັງ NAS 1638 ຫ້ອງ 9 |
|
max. blow (l / ນາທີ) |
ເຖິງ 60 |
ຄຸນນະສົມບັດ:
▶ສໍາລັບ subplate mounting
▶ 5 ໄລຍະຄວາມກົດດັນ
▶ 4 ປັບຕົວຂອງອົງປະກອບ:
. rotob rotary
. screw ຫົວກັບ hexagon ແລະຫລວງປ້ອງກັນ,
ຕູດຫມູນວຽນທີ່ມີຂະຫນາດ
rotary ຕູທີ່ມີຂະຫນາດ
▶ກວດເບິ່ງວາວ, ເປັນທາງເລືອກ
ຮູບແບບ Mounting ເຖິງ DIE 24 340, ປະກອບເປັນ, ISO 4401 ແລະ COPTOP - RP 121H
ຄໍາຮ້ອງສະຫມັກ:
ຄວາມກົດດັນໃນການລໍາດັບຄວາມກົດດັນ DZ 6 DP ແມ່ນໃຊ້ສໍາລັບການເຊື່ອມຕໍ່ທີ່ຂື້ນກັບຄວາມກົດດັນຂອງລະບົບທີສອງ.
ການຕັ້ງຄ່າຄວາມກົດດັນລໍາດັບແມ່ນຜ່ານການປັບຕົວຂອງອົງປະກອບ (4).
ລະດູໃບໄມ້ປົ່ງ (3) ຖື spool ຄວບຄຸມ (2) ໃນຕໍາແຫນ່ງທີ່ເປັນກາງ, ປ່ຽງຈະຖືກບລັອກ. ຄວາມກົດດັນໃນ Channel P ແມ່ນມີຢູ່ໃນພື້ນທີ່ spool ຂອງ spool ຄວບຄຸມ (2) ກົງກັນຂ້າມກັບລະດູໃບໄມ້ປົ່ງ (3) ຜ່ານເສັ້ນຄວບຄຸມ (6).
ຖ້າຄວາມກົດດັນໃນຊ່ອງທາງ P ໄປຮອດມູນຄ່າທີ່ກໍານົດໄວ້ຂອງພາກຮຽນ spring (3) spool ຄວບຄຸມ (2) ຖືກຍ້າຍໄປທາງຊ້າຍແລະການເຊື່ອມຕໍ່ p ກັບ A ເປີດ. ລະບົບທີ່ຊ່ອງທາງ A ແມ່ນເຊື່ອມຕໍ່ໂດຍບໍ່ມີຄວາມກົດດັນຄວາມກົດດັນຫຼຸດລົງໃນຊ່ອງທາງ P.
ສັນຍານຄວບຄຸມແມ່ນມາແຕ່ລະບົບໂດຍຜ່ານເສັ້ນຄວບຄຸມ (6) ຈາກຊ່ອງທາງ P ຫຼືພາຍນອກຜ່ານ Port B (X).
ອີງຕາມການໃຊ້ວາວການລະບາຍນ້ໍານ້ໍາມັນຮົ່ວໄຫຼພາຍນອກຜ່ານ Port T (Y) ຫຼື Indentally VIA
ໂຄງສ້າງຂອງ DZ 6 DP 1 -50B
ສັນຍາລັກຂອງ Dz 6 DP-10B
