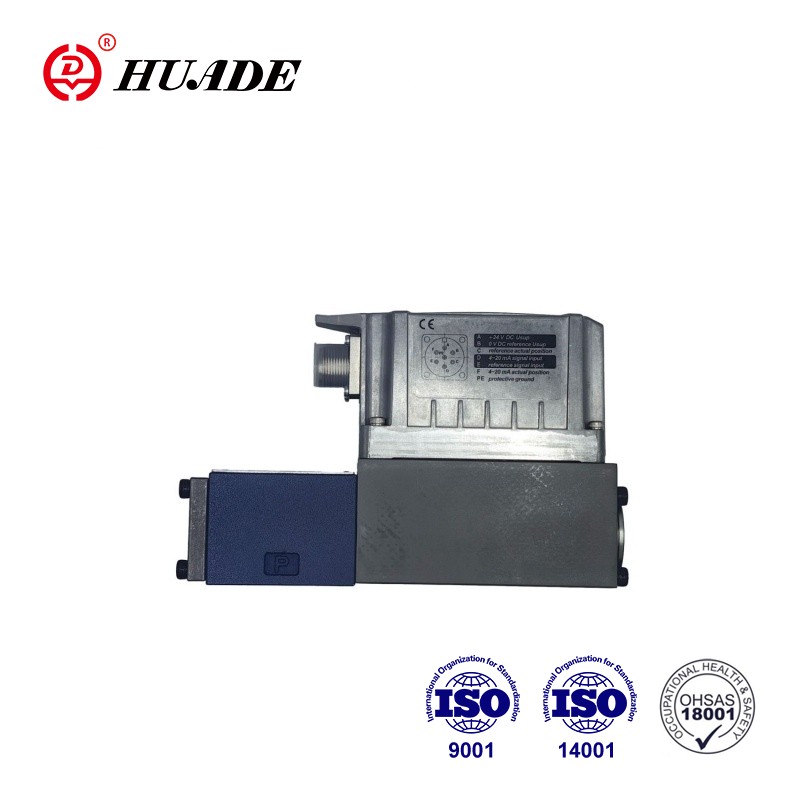

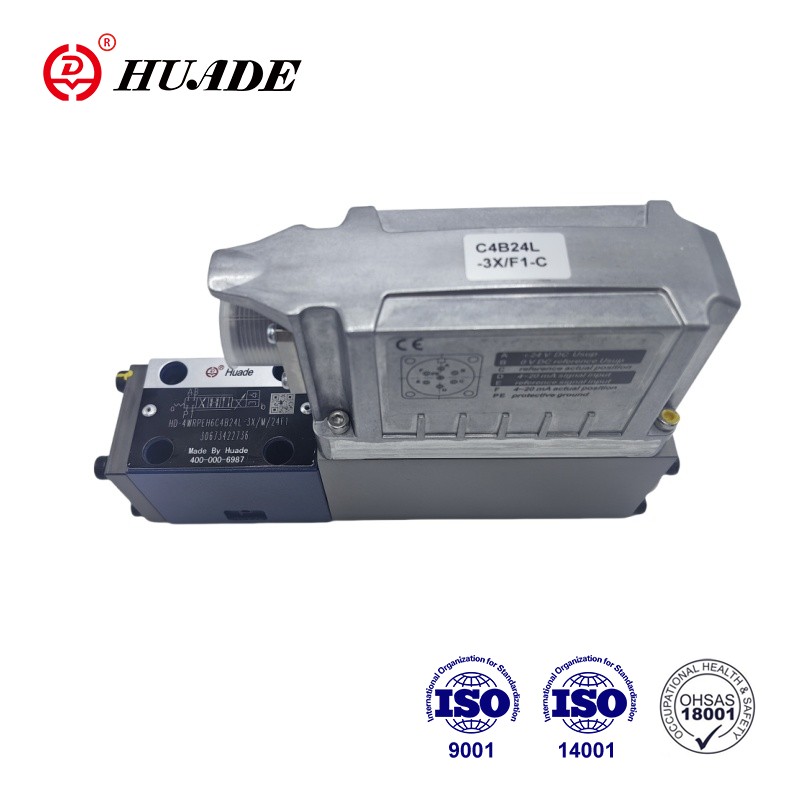

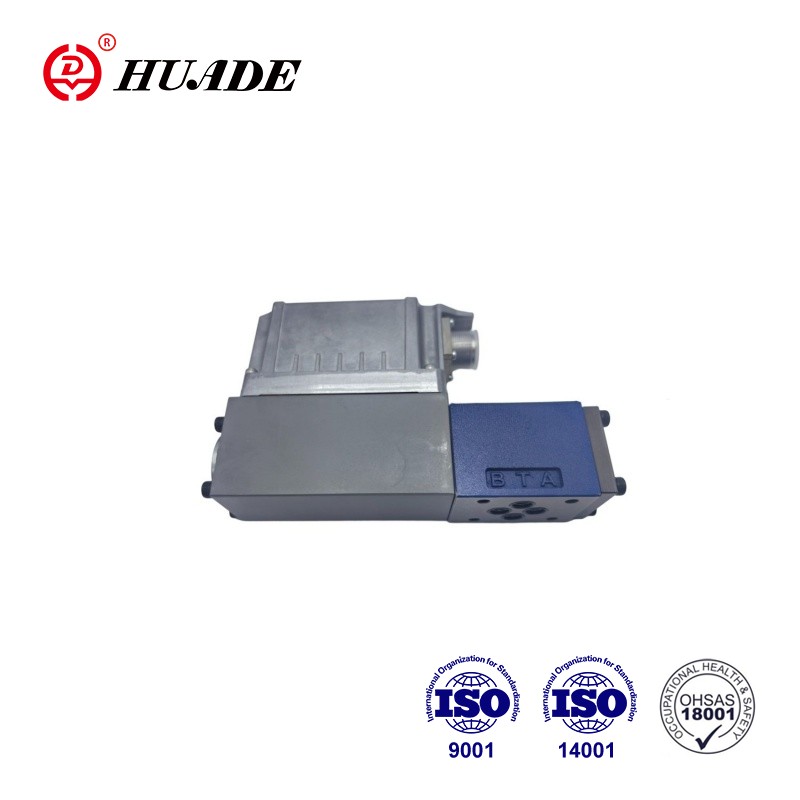

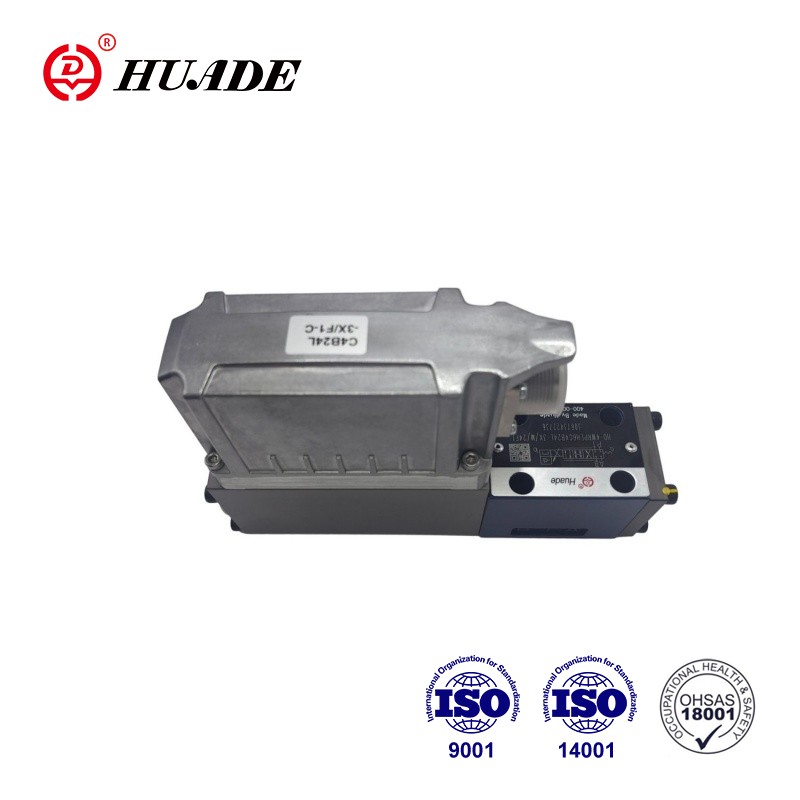

ວາວຂອງປະເພດ 4WRPEH 6-3X ແມ່ນປ່ຽງຄວບຄຸມທິດທາງທີ່ດໍາເນີນການໂດຍກົງກັບຕໍາແໜ່ງໄຟຟ້າແລະອຸປະກອນເອເລັກໂຕຣນິກປະສົມປະສານ (OBE). ປ່ຽງ servo ທິດທາງອັດຕາສ່ວນ 4WRPEH 6-3X ເປັນປ່ຽງຄວບຄຸມຄວາມແມ່ນຍໍາສູງທີ່ປະສົມປະສານກັບເຕັກໂນໂລຢີຂອງ servo. 4WRPEH 6-3X ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການໄຫຼຂອງຂະບວນການແລະການດໍາເນີນງານອຸປະກອນຕ່າງໆ, ເຊັ່ນ: ລະບົບໄຮໂດຼລິກໃນນ້ໍາມັນ, ເຄມີ, ໂລຫະແລະອຸດສາຫະກໍາອື່ນໆເພື່ອຄວບຄຸມການໄຫຼຂອງຂະບວນການຕ່າງໆແລະການດໍາເນີນງານຂອງອຸປະກອນ.
| ຂໍ້ມູນດ້ານວິຊາການ | ||
| ທົ່ວໄປ | ||
| ປະເພດຂອງການເຊື່ອມຕໍ່ | ການຕິດຕັ້ງແຜ່ນຍ່ອຍ | |
| ຮູບແບບການ Porting | ISO 4401-03-02-0-05 | |
| ນ້ຳໜັກ (kg) | 2.9 | |
| ຕໍາແຫນ່ງການຕິດຕັ້ງ | ໃດ | |
| ຊ່ວງອຸນຫະພູມສະພາບແວດລ້ອມ (°C) | –20… +60 | |
| ອຸນຫະພູມການຂົນສົ່ງ(°C) | –30… +80 | |
| ເວລາເກັບຮັກສາສູງສຸດ (ປີ) | 1 | |
| ຄວາມຊຸ່ມຊື່ນສົມທຽບສູງສຸດ (ບໍ່ມີການຂົ້ນ) (%) | 95 | |
| ຊັ້ນປ້ອງກັນຕາມ EN 60529 | IP65 (ຖ້າຫາກວ່າເຫມາະສົມແລະການຕິດຕັ້ງຕົວເຊື່ອມຕໍ່ການຫາຄູ່ຖືກນໍາໃຊ້) | |
| ອຸນຫະພູມສູງສຸດ (°C) | 150 | |
| ຄ່າ MTTFD ຕາມ EN ISO 13849 (ປີ) | 150 (ລາຍລະອຽດເພີ່ມເຕີມເບິ່ງເອກະສານຂໍ້ມູນ 08012) | |
| ການທົດສອບຂອງມັນອີງຕາມ DIN EN 60068-2-6 | ▶ ບໍ່ມີແຜ່ນປຽກ | 10 ... 2000 Hz / ສູງສຸດຂອງ 10 g / 10 ຮອບ / 3 ແກນ |
| ▶ ມີແຜ່ນປຽກ 1) | 10 ... 2000 Hz / ສູງສຸດຂອງ 10 g / 10 ຮອບ / 3 ແກນ | |
| ການທົດສອບສິ່ງລົບກວນຕາມ DIN EN 60068-2-64 | ▶ ບໍ່ມີແຜ່ນປຽກ | 20 … 2000 Hz / 10 gRMS / 30 g ສູງສຸດ / 30 ນາທີ. / 3 ແກນ |
| ▶ ມີແຜ່ນປຽກ 1) | 20 ... 2000 Hz / 10 gRMS / 30 g ສູງສຸດ / 24 h / 3 ແກນ | |
| ການຂົນສົ່ງອາການຊ໊ອກຕາມ DIN EN 60068-2-27 | ▶ ບໍ່ມີແຜ່ນປຽກ | 15 g / 11 ms / 3 ຊ໊ອກ / 3 ແກນ |
| ▶ ມີແຜ່ນປຽກ 1) | 15 g / 11 ms / 3 ຊ໊ອກ / 3 ແກນ | |
| ອາການຊ໊ອກຕາມ DIN EN 60068-2-27 | ▶ ມີແຜ່ນປຽກ 1) | 35 g / 6 ms / 1000 ຊ໊ອກ / 3 ແກນ |
| ຄວາມສອດຄ່ອງ | ▶ CE ອີງຕາມຄໍາແນະນໍາ EMC 2014/30/EU, ທົດສອບຕາມ | EN 61000-6-2 ແລະ EN 61000-6-3 |
| ▶ ຄໍາແນະນໍາ RoHS | 2011/65/EU | |
| ໄຮໂດລິກ | ||||||
| ຄວາມກົດດັນປະຕິບັດງານສູງສຸດ | ▶ ພອດ A, B, P (ແຖບ) | 350 | ||||
| ▶ ພອດ T (ແຖບ) | 250 | |||||
| ນ້ໍາໄຮໂດລິກ | ເບິ່ງຕາຕະລາງໃນໜ້າ 7 | |||||
| ລະດັບຄວາມຫນືດ | ແນະນຳ ▶ (mm2/s) | 20 … 100 | ||||
| ▶ ຮັບໄດ້ສູງສຸດ (mm2/s) | 10 … 800 | |||||
| ລະດັບອຸນຫະພູມຂອງນ້ໍາໄຮໂດລິກ (ໄຫຼຜ່ານ) (°C) | -20… +70 | |||||
| ລະດັບການຍອມຮັບສູງສຸດຂອງການປົນເປື້ອນຂອງນ້ໍາໄຮໂດຼລິກ; ຫ້ອງຮຽນຮັກສາຄວາມສະອາດຕາມ ISO 4406 (c) | ຫ້ອງຮຽນ 18/16/13 3) | |||||
| ລະດັບການໄຫຼ (∆p = 35 bar ຕໍ່ຂອບຄວບຄຸມ) 4) (L/ນາທີ) | 4 | 12 | 15 | 24/25 | 40 | |
| ຂໍ້ຈໍາກັດການນໍາໃຊ້ (∆p) ກ່ຽວກັບການຫັນໄປສູ່ຄວາມລົ້ມເຫຼວ (ຄ່າໃຊ້ກັບຂອບສະຫຼຸບ) | ▶ ສັນຍາລັກ C3, C5, C (bar) | 350 | 350 | 350 | 350 | 160 |
| ▶ ສັນຍາລັກ C1, C4 (bar) | 350 | 350 | 280 | 250 | 100 | |
ຄຸນສົມບັດ:
▶ເຊື່ອຖືໄດ້ - ການອອກແບບທີ່ພິສູດແລະແຂງແຮງ
▶ ປອດໄພ - ຕໍາແໜ່ງທີ່ບໍ່ປອດໄພຂອງ spool ຄວບຄຸມຢູ່ໃນສະພາບທີ່ປິດ
▶ປະສິດທິພາບພະລັງງານ - ບໍ່ມີຄວາມຕ້ອງການນ້ໍາມັນທົດລອງ
▶ ຄຸນະພາບສູງ - ການຄວບຄຸມ spool ແລະ sleeve ໃນຄຸນນະພາບ servo
▶ມີຄວາມຍືດຫຍຸ່ນ - ເຫມາະສໍາລັບຕໍາແຫນ່ງ, ຄວາມໄວແລະການຄວບຄຸມຄວາມກົດດັນ
▶ຊັດເຈນ - ຄວາມອ່ອນໄຫວຕອບສະຫນອງສູງແລະ hysteresis ພຽງເລັກນ້ອຍ
▶ IO-Link interface, ທາງເລືອກ. ການນໍາໃຊ້ປ່ຽງທີ່ມີ IO-Link ເປັນອົງປະກອບປິດເຖິງປະເພດ 3, PL d ອີງຕາມ EN 13849-1.
ຄໍາຮ້ອງສະຫມັກ:
ປ່ຽງ servo ທິດທາງອັດຕາສ່ວນ 4WRPEH 6-3X ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຂົງເຂດອຸດສາຫະກໍາອັດຕະໂນມັດ, ກັງຫັນລົມ, ການຄວບຄຸມເຄື່ອງຈັກ, ເຄື່ອງຈັກວິສະວະກໍາ, ຍານອາວະກາດ, ການກໍ່ສ້າງເຮືອແລະວິສະວະກໍາທາງທະເລ.
ການຕັ້ງຄ່າ
ປ່ຽງການຕອບສະໜອງສູງ HD-4WRPEPH ສ່ວນໃຫຍ່ແມ່ນປະກອບດ້ວຍ:
▶ເຮືອນວາວທີ່ມີ spool ຄວບຄຸມແລະແຂນໃນຄຸນນະພາບ servo (1)
▶ ການຄວບຄຸມ solenoid ກັບ transducer ຕໍາແຫນ່ງ (2)
(ທາງເລືອກທີ່ມີເຍື່ອປ້ອງກັນເອເລັກໂຕຣນິກ (5))
▶ ເຄື່ອງອີເລັກໂທຣນິກໃນເຄື່ອງ (OBE) (3) ທີ່ມີການໂຕ້ຕອບແບບອະນາລັອກ ຫຼື IO-Link (4) (ເລືອກໄດ້ດ້ວຍການປຽກ
ຈານ (6))
ຟັງຊັນ
ເຄື່ອງອີເລັກໂທຣນິກປະສົມປະສານ (OBE) ປຽບທຽບຄ່າຄໍາສັ່ງທີ່ລະບຸໄວ້ກັບຄ່າຕົວຈິງຂອງຕໍາແຫນ່ງ. ໃນກໍລະນີຂອງການບິດເບືອນການຄວບຄຸມ, solenoid stroke ຈະຖືກເປີດໃຊ້. ເນື່ອງຈາກຜົນບັງຄັບໃຊ້ solenoid ມີການປ່ຽນແປງ, spool ຄວບຄຸມໄດ້ຖືກປັບທຽບກັບພາກຮຽນ spring. Stroke/control spool cross-section ແມ່ນຄວບຄຸມຕາມອັດຕາສ່ວນກັບຄ່າຄຳສັ່ງ. ໃນກໍລະນີທີ່ຕັ້ງຄ່າຄໍາສັ່ງທີ່ຕັ້ງໄວ້ລ່ວງຫນ້າຂອງ 0, ເອເລັກໂຕຣນິກປັບ spool ການຄວບຄຸມກັບພາກຮຽນ spring ກັບຕໍາແຫນ່ງກາງ. ຢູ່ໃນສະພາບທີ່ຖືກປິດໃຊ້ງານ, ພາກຮຽນ spring ແມ່ນ untensioned ສູງສຸດແລະປ່ຽງຢູ່ໃນຕໍາແຫນ່ງທີ່ລົ້ມເຫຼວ.
ຟັງຊັນຄວາມປອດໄພ (ປິດ IO-Link)
ໂດຍການປິດການສະຫນອງແຮງດັນທີ່ IO-Link master (Class B-Port), pins 2 ແລະ 5, ປ່ຽງ IO-Link ສາມາດປິດໄດ້ຢ່າງປອດໄພ. ຫຼັງຈາກການປິດຂອງແຮງດັນການສະຫນອງ, spool ການຄວບຄຸມຂອງປ່ຽງໄດ້ຖືກກໍານົດໃຫ້ຕໍາແຫນ່ງທີ່ບໍ່ປອດໄພ. ເພື່ອຮັບປະກັນຄວາມຕ້ອງການເບື້ອງຕົ້ນຂອງລະບົບໄຮໂດຼລິກສໍາລັບການປິດຄວາມປອດໄພ, ການຊ້ອນກັນຂອງ spool / sleeve ການຄວບຄຸມຍັງຕ້ອງໄດ້ຮັບການພິຈາລະນາ.
ການທັບຊ້ອນທີ່ພຽງພໍແມ່ນຮັບປະກັນໂດຍສັນຍາລັກ C3, C5, C4 ແລະ C1.
ການປິດທີ່ປອດໄພບໍ່ແມ່ນສ່ວນຫນຶ່ງຂອງປ່ຽງ IO-Link ແລະຕ້ອງໄດ້ຮັບການພິຈາລະນາສໍາລັບການອອກແບບທີ່ປອດໄພຂອງເຄື່ອງຈັກ.
ຄວບຄຸມການປິດ solenoid
ໃນກໍລະນີທີ່ມີຄວາມຜິດພາດດັ່ງຕໍ່ໄປນີ້, solenoids ການຄວບຄຸມແມ່ນ de-energized ໂດຍເອເລັກໂຕຣນິກປະສົມປະສານ (OBE) ແລະ spool ຄວບຄຸມໄດ້ຖືກຕັ້ງເປັນຕໍາແຫນ່ງທີ່ບໍ່ປອດໄພ:
▶ ຫຼຸດລົງຕໍ່າກວ່າແຮງດັນໄຟຟ້າຕໍ່າສຸດ
▶ ພຽງແຕ່ໃນການໂຕ້ຕອບ "F1":
- ຫຼຸດລົງຕໍ່າກວ່າຄ່າຄໍາສັ່ງໃນປະຈຸບັນຕໍາ່ສຸດທີ່ 2 mA (ລວມທັງການຕັດສາຍຂອງຄ່າຄໍາສັ່ງ ( loop ໃນປະຈຸບັນ))
▶ ພຽງແຕ່ໃນການໂຕ້ຕອບ "L1":
- ເຮັດໃຫ້ບໍ່ມີການເຄື່ອນໄຫວ, ການສື່ສານຂັດຂວາງ (watchdog)
– ໃນກໍລະນີຂອງຄວາມຜິດພາດ IO-Link ພາຍໃນ
▶ ພຽງແຕ່ໃນການໂຕ້ຕອບ "C6":
- ນອກຈາກນັ້ນ, ການປ່ອຍທີ່ບໍ່ມີການເຄື່ອນໄຫວ
ແຜ່ນປຽກ "D"
ແຜ່ນປຽກຊ່ວຍຫຼຸດຄວາມກວ້າງຂອງຄວາມໄວໃນເຄື່ອງອີເລັກໂທຣນິກເທິງເຮືອ (ຄວາມຖີ່ >300 Hz).
ແຈ້ງການ:
ການນໍາໃຊ້ແຜ່ນປຽກແມ່ນບໍ່ແນະນໍາໃຫ້ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີການກະຕຸ້ນຄວາມຖີ່ຕ່ໍາເປັນສ່ວນໃຫຍ່
ເຍື່ອປ້ອງກັນເອເລັກໂຕຣນິກ "-967"
ເພື່ອປ້ອງກັນການສ້າງ condensate ໃນທີ່ຢູ່ອາໄສຂອງເອເລັກໂຕຣນິກປະສົມປະສານ (OBE), ເຍື່ອປ້ອງກັນເອເລັກໂຕຣນິກ (5) ສາມາດນໍາໃຊ້ໄດ້.
ແນະນໍາໃຫ້ໃຊ້ພາຍນອກເງື່ອນໄຂມາດຕະຖານອຸດສາຫະກໍາທີ່ມີຄວາມຊຸ່ມຊື່ນອາກາດລ້ອມຮອບສູງແລະການປ່ຽນແປງອຸນຫະພູມຮອບວຽນທີ່ສໍາຄັນ (ເຊັ່ນ: ກາງແຈ້ງ).
ສັນຍາລັກຂອງ ປ່ຽງ Servo Directional 4WRPEH 6-3X
