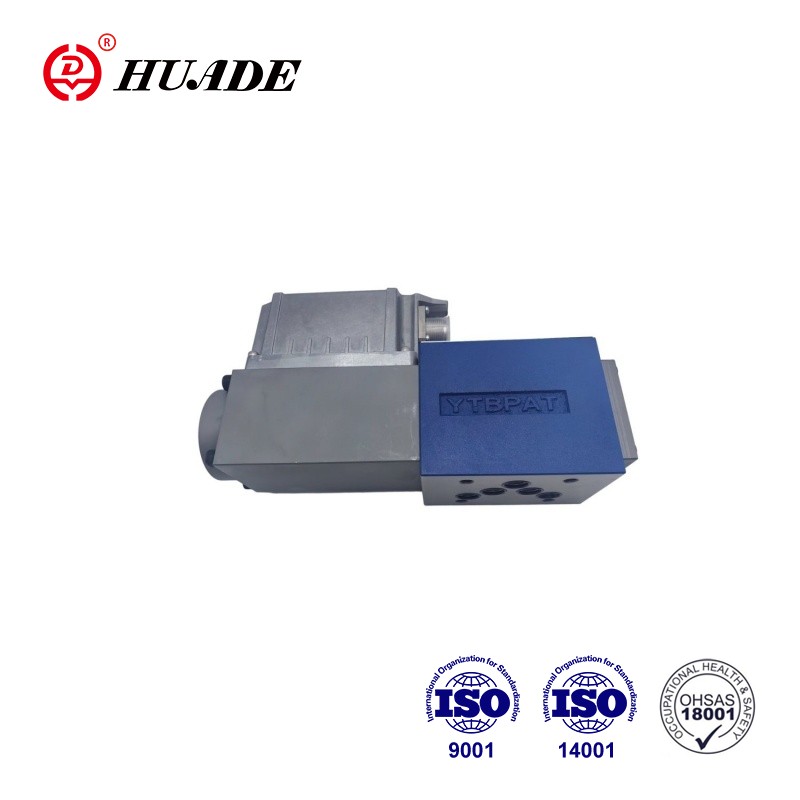

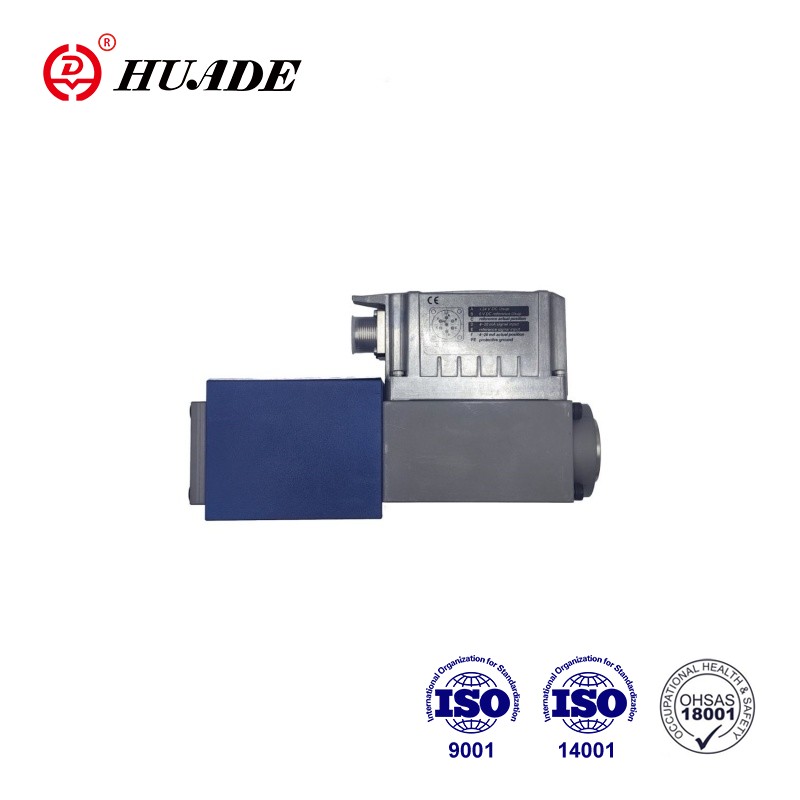

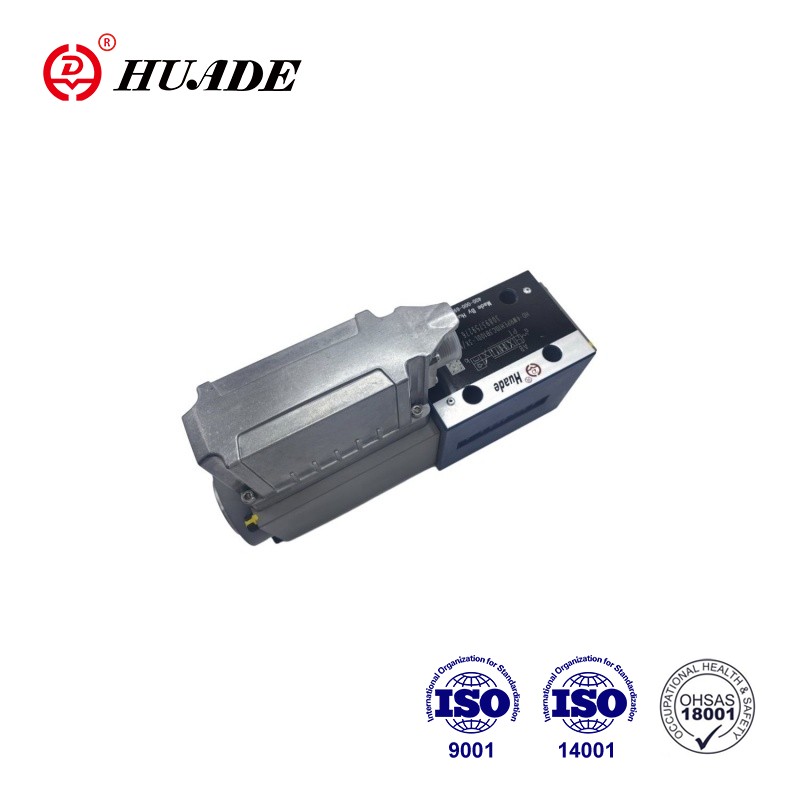

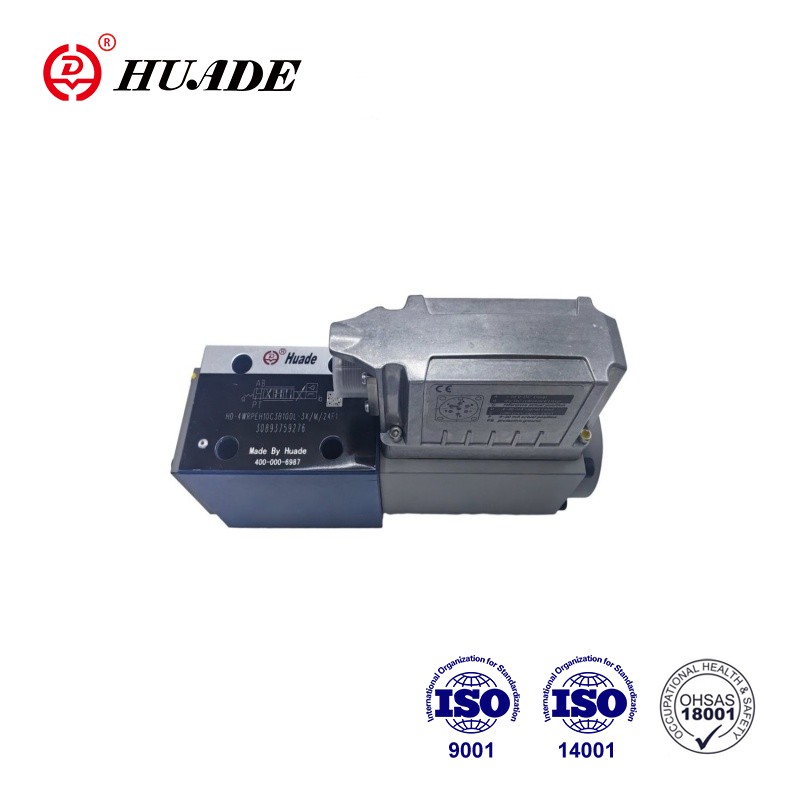

4wrpeh 10- ປ່ຽງ 3x ແມ່ນວາວຄວບຄຸມໂດຍກົງທີ່ມີການກະຕຸ້ນໂດຍກົງກັບຄໍາຄິດເຫັນຂອງຕໍາແຫນ່ງໄຟຟ້າແລະເອເລັກໂຕຣນິກທີ່ປະສົມປະສານ (ABE). 4wrpeh 10- 3X ແມ່ນ sublate mounted ວາວທີ່ມີຄວາມຖືກຕ້ອງຂອງການຕອບແທນສູງແລະເຫມາະສໍາລັບຕໍາແຫນ່ງ, ຄວາມໄວສູງ, ແລະຄວບຄຸມຄວາມກົດດັນ. ຫຼັກການເຮັດວຽກຂອງວາວອະທິບາຍການສະແດງໂດຍກົງສາມາດໄດ້ຮັບການສະຫຼຸບເປັນ: The Valve Core ແມ່ນຂັບໂດຍໂດຍກົງໂດຍການຄວບຄຸມກະແສໄຟຟ້າແລະຄວາມກົດດັນທີ່ຊັດເຈນ.
| ຂໍ້ມູນດ້ານວິຊາການ | ||
| ສາຂາ | ||
| ປະເພດຂອງການເຊື່ອມຕໍ່ | subplate mounting | |
| ຮູບແບບການເຄື່ອນໄຫວ | ISO 4401-05-04-05-05 | |
| ນ້ໍາຫນັກ (ກິໂລ) | 7.1 | |
| ຕໍາແຫນ່ງຕິດຕັ້ງ | ອັນໃດ | |
| ລະດັບອຸນຫະພູມອາກາດລ້ອມຮອບ (° C) | -20 ... +60 | |
| ອຸນຫະພູມຂົນສົ່ງ (° C) | -30 ... +80 | |
| ເວລາເກັບຂໍ້ມູນສູງສຸດ (ປີ) | 1 | |
| ຄວາມຊຸ່ມຊື່ນທີ່ສູງທີ່ສຸດ (ບໍ່ມີຂົ້ນ) (%) | 95 | |
| ຫ້ອງຮຽນປົກປ້ອງອີງຕາມ ed ed 60529 | IP65 (ຖ້າເຫມາະສົມແລະຕິດຕໍ່ເຊື່ອມຕໍ່ເຊື່ອມຕໍ່ການຫາເງິນທີ່ຖືກຕ້ອງແລະຖືກຕ້ອງຖືກນໍາໃຊ້) | |
| ອຸນຫະພູມພື້ນຜິວສູງສຸດ (° C) | 150 | |
| ມູນຄ່າ MttfD ອີງຕາມການ iso 13849 (ປີ) | 150 (ສໍາລັບລາຍລະອຽດເພີ່ມເຕີມເບິ່ງເອກະສານຂໍ້ມູນ 08012) | |
| ການທົດສອບ Sine ອີງຕາມ Din Med 60068-2-6 | 10 ... 2000 Hz / ສູງສຸດ 10 g / 10 ຮອບວຽນ / 3 ແກນ | |
| ການທົດສອບສິ່ງລົບກວນເພື່ອ din ໃນ 60068-2-64 | 20 ... 2000 Hz / 10 GRMS / 30 g Peak / 30 ນາທີ. / 3 ແກນ | |
| ການຂົນສົ່ງຊ shock ອກອີງຕາມ Din Med 60068-27 | 15 g / 11 ms / 3 ຊ shock ອກ / 3 ແກນ | |
| ອາການຊ Sho ອກອີງຕາມ DIN EN 60068-27 | 35 g / 6 ms / 1000 ຊ shock ອກ / 3 ແກນ | |
| ຄວາມສອດ | ▶ອີງຕາມຄໍາແນະນໍາຂອງ EMC 2014/30 / EU, ໄດ້ຮັບການທົດສອບຕາມ | ແລະ 61000-6-2 ແລະ 61000-3 |
| ▶ແນະນໍາ ROHS | ປີ 2011/65 / EU | |
| ໄຮໂດຼລິກ | |||
| ຄວາມກົດດັນຂອງການປະຕິບັດງານສູງສຸດ | ▶ Ports A, B, P (ແຖບ) | 350 | |
| ▶ພອດ t (ແຖບ) | 250 | ||
| ນ້ໍາໄຮໂດຼລິກ | ເບິ່ງຕາຕະລາງໃນຫນ້າ 7 | ||
| ລະດັບຄວາມຮັກ | ▶ແນະນໍາ (ມມ2/ s) | 20 ... 100 | |
| ▶ທີ່ສາມາດຍອມຮັບໄດ້ສູງສຸດ (mm2/ s) | 10 ... 800 | ||
| ລະດັບອຸນຫະພູມໄຮໂດຼລິກ (Flown-inform (° C) | -20 ... +70 | ||
| ລະດັບທີ່ຍອມຮັບສູງສຸດທີ່ຍອມຮັບໄດ້ໃນການປົນເປື້ອນຂອງນ້ໍາບົບໄຮໂດຼລິກ; ຫ້ອງຮຽນຄວາມສະອາດອີງຕາມ ISO 4406 (C) | ຫ້ອງ 18/16/13 | ||
| ກະແສເສດຖະກິດ (∆p= 35 ແຖບຕໍ່ແຂບຄວບຄຸມ) (l / ນາທີ) | 50 | 100 | |
| ຂໍ້ຈໍາກັດການນໍາໃຊ້ (δp) ກ່ຽວກັບການຫັນໄປສູ່ການຫັນປ່ຽນໄປຫາ failsafe (ຄຸນຄ່າທີ່ນໍາໃຊ້ກັບແຂບຫນ້າທີ່ສະຫຼຸບໄດ້) | ▶ສັນຍາລັກ C3, C5, C (ແຖບ) | 350 | 140 |
| ▶ສັນຍາລັກ C1, C4 (ແຖບ) | 250 | 100 | |
ຄຸນນະສົມບັດ:
▶ເຊື່ອຖືໄດ້ - ການອອກແບບທີ່ພິສູດແລະເຂັ້ມແຂງ
▶ປອດໄພ - ຕໍາແຫນ່ງທີ່ປອດໄພ - ປອດໄພຂອງ spool ຄວບຄຸມໃນສະພາບການປ່ຽນແປງ
▶ effec-effecient - ບໍ່ມີຄວາມຕ້ອງການນ້ໍາມັນທົດລອງ
▶ຄຸນນະພາບສູງ - spool control ແລະເສອແຂນໃນຄຸນະພາບ servo
▶ປ່ຽນແປງໄດ້ - ເຫມາະສົມກັບຕໍາແຫນ່ງ, ຄວາມໄວແລະການຄວບຄຸມຄວາມກົດດັນ
▶ທີ່ຊັດເຈນ - ຄວາມອ່ອນໄຫວຕໍ່ຄວາມຕ້ອງການສູງແລະລະເບີດນ້ອຍ
▶ການໂຕ້ຕອບຂອງ io-link, ທາງເລືອກ
▶ການໂຕ້ຕອບຂອງ io-link, ທາງເລືອກ. ການນໍາໃຊ້ວາວກັບ
Io-link ເປັນອົງປະກອບປິດເຖິງປະເພດ 3,
Pl d ອີງຕາມ PEN 13849-1.
ຄໍາຮ້ອງສະຫມັກ:
ລາຍລະອຽດຂອງສ່ວນປະກອບສ່ວນ 4Wrpeh10-3 - 3 ເທົ່າທີ່ໃຊ້ໃນການອັດຕະໂນມັດອຸດສາຫະກໍາ, ເຄື່ອງຈັກວິສະວະກໍາແລະວິສະວະກໍາທາງທະເລ.
ຕັ້ງຂຶ້ນ
ປ່ຽງການຕອບສະຫນອງສູງ HD-4Wrepeh ສ່ວນໃຫຍ່ແມ່ນປະກອບດ້ວຍ:
▶ທີ່ພັກອາໄສຂອງວາວທີ່ມີ spool control ແລະເສອແຂນໃນ servo
ຄຸນະພາບ (1)
▶ຄວບຄຸມ solenoid ທີ່ມີການໂອນຍ້າຍຕໍາແຫນ່ງ (2)
(ທາງເລືອກກັບເຍື່ອປ້ອງກັນເອເລັກໂຕຣນິກ (6))
▶ On-Board Electronics (ABE) (3) ກັບອິນເຕີເຟດດ້ານການເຊື່ອມໂຍງຫຼື IO-Link (4) (ທາງເລືອກໄດ້ດ້ວຍຄວາມຊຸ່ມ
ແຜ່ນ (5)
ຫນ້າທີ່
ເອເລັກໂຕຣນິກແບບປະສົມປະສານ (ABE) ປຽບທຽບມູນຄ່າຄໍາສັ່ງທີ່ລະບຸໄວ້ໃນຕໍາແຫນ່ງທີ່ມີມູນຄ່າຕົວຈິງ. ໃນກໍລະນີຂອງການຄວບຄຸມຄວາມບ່ຽງເບນ, solenoid ຂອງເສັ້ນເລືອດຕັນໃນຈະຖືກເປີດໃຊ້ງານ. ເນື່ອງຈາກຜົນບັງຄັບໃຊ້ solenoid ປ່ຽນແປງ, spool ຄວບຄຸມໄດ້ຖືກປັບຕົວຕໍ່ກັບພາກຮຽນ spring. ການຂ້າມຜ່ານຂອງເສັ້ນເລືອດຕັນໃນ / ຄວບຄຸມແມ່ນຖືກຄວບຄຸມສັດສ່ວນກັບມູນຄ່າຄໍາສັ່ງ. ໃນກໍລະນີຂອງມູນຄ່າຄໍາສັ່ງຂອງ 0, ເອເລັກໂຕຣນິກປັບສະເປັກທີ່ຄວບຄຸມການຄວບຄຸມທີ່ຢູ່ໃນລະດູໃບໄມ້ປົ່ງໄປສູ່ລະດັບສູນກາງ. ໃນສະພາບທີ່ບໍ່ເຮັດວຽກ, ພາກຮຽນ spring ແມ່ນບໍ່ໄດ້ຮັບການ untensioned ກັບສູງສຸດແລະວາວແມ່ນຢູ່ໃນຕໍາແຫນ່ງທີ່ປອດໄພ.
ຟັງຊັນຄວາມປອດໄພ (I-Link Shut-off)
ໂດຍການປິດອຸປະກອນການສະຫນອງທີ່ Master Master IO-Link (Port B-Port), PIN 2 ແລະ 5, ວາວເຊື່ອມສາສາມາດຖືກປິດຢ່າງປອດໄພ. ຫຼັງຈາກປິດການປິດແຮງດັນ, spool ຄວບຄຸມຂອງປ່ຽງແມ່ນຕັ້ງໃຫ້ຕໍາແຫນ່ງທີ່ປອດໄພ.
ເພື່ອຮັບປະກັນຍັງມີການປະກອບຄວາມຕ້ອງການດ້ານຄວາມປອດໄພສໍາລັບການປິດຄວາມປອດໄພ, ການຊ້ອນກັນຂອງ spool / ເສອແຂນຕ້ອງໄດ້ຮັບການພິຈາລະນາ.
ການຊໍ້າຊ້ອນພຽງພໍແມ່ນຮັບປະກັນໂດຍສັນຍາລັກ C3, C5, C5, C4 ແລະ C1.
ການປິດທີ່ປອດໄພບໍ່ແມ່ນສ່ວນຫນຶ່ງຂອງວາວເຊື່ອມຕໍ່ IO ແລະຕ້ອງໄດ້ຄໍານຶງເຖິງການອອກແບບເຄື່ອງຈັກທີ່ປອດໄພ.
ຄວບຄຸມປິດ solnaid
ໃນກໍລະນີທີ່ມີຂໍ້ຜິດພາດຕໍ່ໄປນີ້, ຜູ້ບໍລິຈາກການຄວບຄຸມແມ່ນເຮັດດ້ວຍເຄື່ອງເອເລັກໂຕຣນິກທີ່ປະສົມປະສານ (ABE) ແລະ Spool Contall ໄດ້ຖືກກໍານົດໃຫ້ເປັນຕໍາແຫນ່ງທີ່ປອດໄພ:
▶ຫຼຸດລົງຢູ່ດ້ານລຸ່ມຂອງແຮງດັນການສະຫນອງຕ່ໍາສຸດ
▶ພຽງແຕ່ໃນການໂຕ້ຕອບຂອງ "F1":
- ຫຼຸດລົງຢູ່ດ້ານລຸ່ມຂອງມູນຄ່າຄໍາສັ່ງຕ່ໍາສຸດຂອງ 2 ma (ປະກອບມີການພັກຜ່ອນສາຍໄຟຂອງເສັ້ນຄໍາສັ່ງຂອງເສັ້ນ (Loop ປັດຈຸບັນ))
▶ພຽງແຕ່ຢູ່ໃນງານໂຕ້ຕອບ "L1":
- ເປີດໃຊ້ງານທີ່ບໍ່ມີປະໂຫຍດ, ການຂັດຂວາງການສື່ສານ
(Watchdog)
- ໃນກໍລະນີຂອງຂໍ້ຜິດພາດຂອງການເຊື່ອມຕໍ່ IO-link ພາຍໃນ
▶ພຽງແຕ່ໃນການໂຕ້ຕອບ "C6":
- ນອກຈາກນັ້ນ, ປ່ອຍຕົວບໍ່ມີປະໂຫຍດ
damping ແຜ່ນ "D"
ແຜ່ນປຽກ (5) ຫຼຸດຜ່ອນການເລັ່ງ
ຄວາມກວ້າງຂວາງກ່ຽວກັບຄະນະເອເລັກໂຕຣນິກໃນຄະນະ (ຄວາມຖີ່> 300 hz).
ແຈ້ງການ:
ການໃຊ້ແຜ່ນປຽກບໍ່ໄດ້ຖືກແນະນໍາໃຫ້ໃຊ້ສໍາລັບການສະຫມັກດ້ວຍຄວາມຕື່ນເຕັ້ນສູງທີ່ສຸດ <300 Hz.
ເຍື່ອປ້ອງກັນເອເລັກໂຕຣນິກ "-967"
- ເພື່ອປ້ອງກັນການສ້າງຕັ້ງປະສົມປະສານຊ້ອນທ້າຍໃນທີ່ພັກອາໄສຂອງເອເລັກໂຕຣນິກທີ່ປະສົມປະສານ (ABE), ເຍື່ອປ້ອງກັນເອເລັກໂຕຣນິກ (6) ສາມາດໃຊ້ໄດ້.
ແນະນໍາສໍາລັບການນໍາໃຊ້ເງື່ອນໄຂມາດຕະຖານພາຍໃນອຸດສາຫະກໍາທີ່ມີຄວາມຊຸ່ມຊື່ນອາກາດທີ່ມີອາກາດລ້ອມຮອບສູງແລະ
ການປ່ຽນແປງຂອງອຸນຫະພູມທີ່ສໍາຄັນ (E.G. ທາງນອກ).
ສັນຍາລັກຂອງ Prevo Prepo ທິດທາງ servo 4wrpeh 10-3
