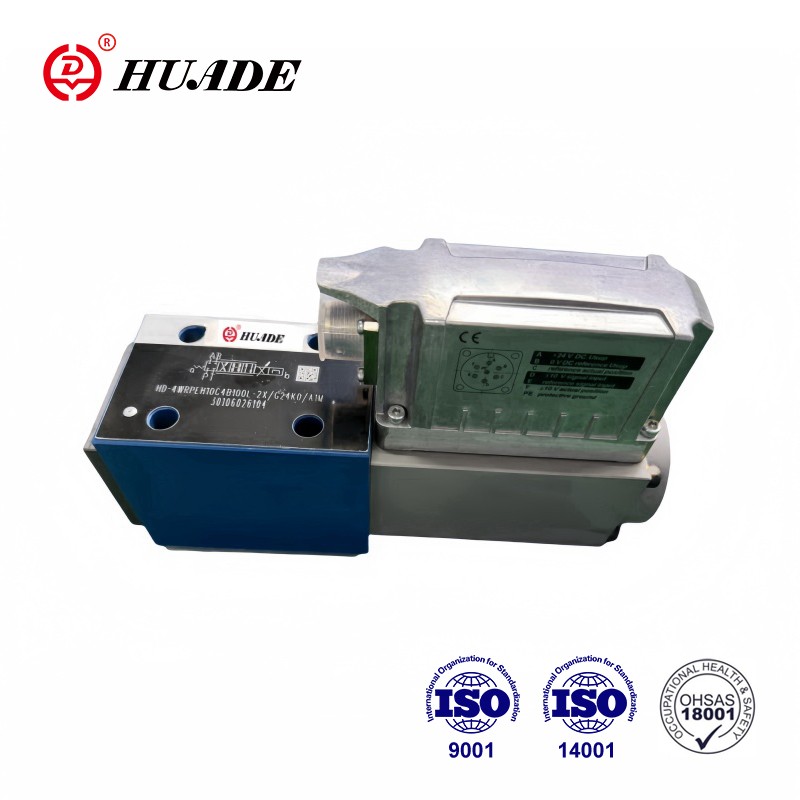

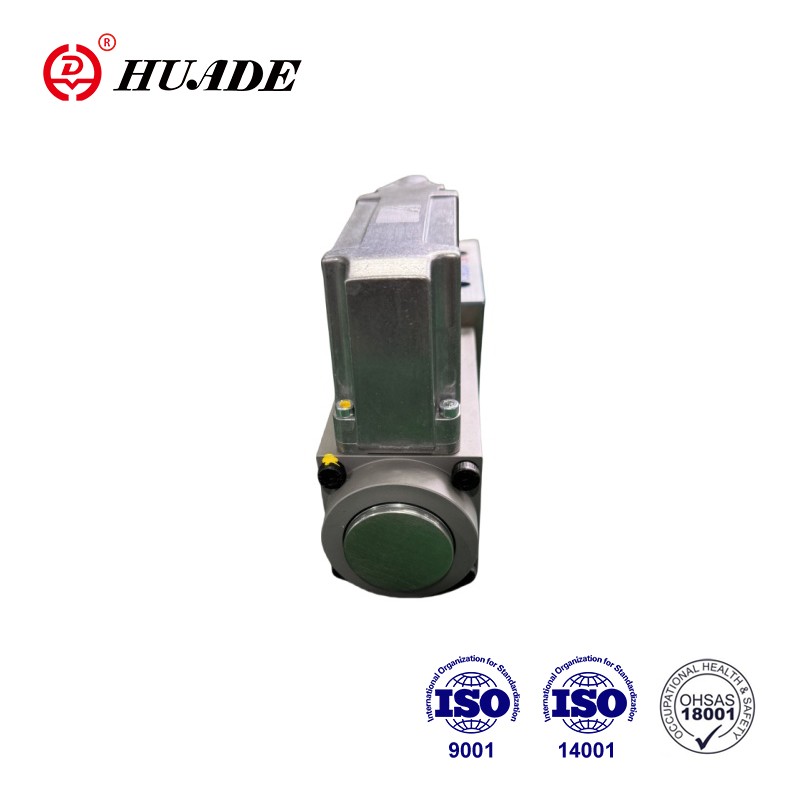

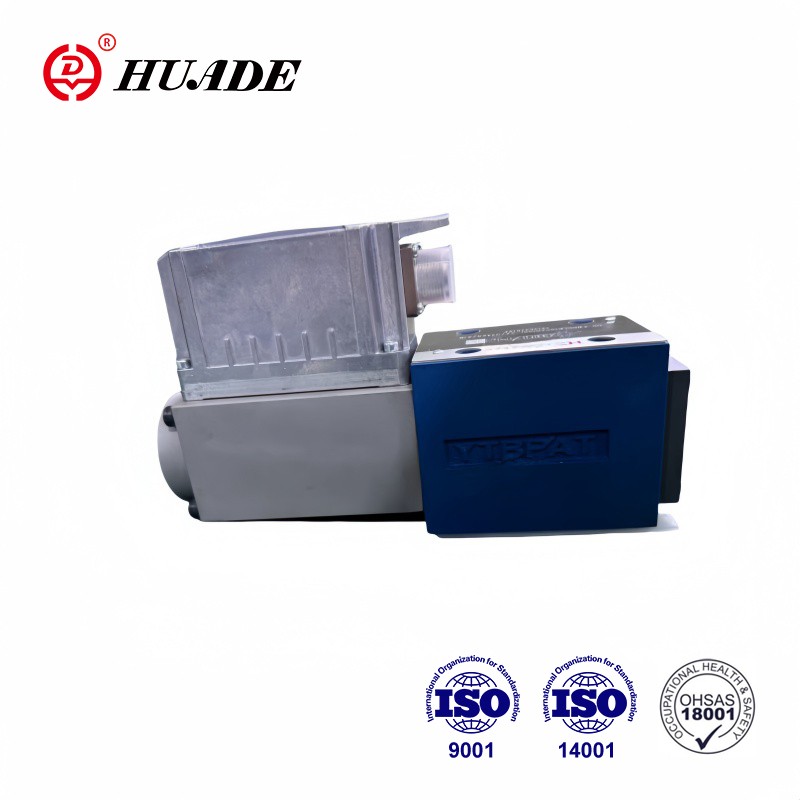

ນີ້ວາວ 4WRPEH-2X ເປັນປ່ຽງສັດສ່ວນ servo ປະຕິບັດໂດຍກົງກັບຕົວຄວບຄຸມແກນດິຈິຕອນປະສົມປະສານແລະການໂຕ້ຕອບ fieldbus. ມີສອງຂະຫນາດ, ຄືຂະຫນາດ 6 ແລະຂະຫນາດ 10. 4WRPEH-2X ແມ່ນ subplate mounted. ອົງປະກອບອີເລັກໂທຣນິກປະສົມປະສານຂອງ 4WRPEH-2X ປຽບທຽບຄ່າການຄວບຄຸມທີ່ລະບຸໄວ້ກັບຄ່າຕໍາແຫນ່ງຕົວຈິງ. ປ່ຽງ servo ອັດຕາສ່ວນຂອງ Huade ໄດ້ຮັບຊື່ສຽງຢ່າງຫຼວງຫຼາຍໃນບັນດາລູກຄ້າຂອງຕົນເນື່ອງຈາກປະສິດທິພາບສູງແລະລາຄາຕ່ໍາ.
| ຂໍ້ມູນດ້ານວິຊາການ (ສໍາລັບລາຍລະອຽດເພີ່ມເຕີມກະລຸນາເບິ່ງເອກະສານຂໍ້ມູນ!) | |||
| ທົ່ວໄປ | ຂອງ 6 | ຂອງ 10 | |
| ຕໍາແຫນ່ງ Insta1lation | ໃດກໍ່ຕາມ, ແນະນໍາໃຫ້ຈັດລໍາດັບຄວາມສໍາຄັນໃນການຕິດຕັ້ງຕາມແນວນອນ | ||
| ຮູບແບບການ Porting | IS0 4401-03-02-0-05 | ||
| ຊ່ວງອຸນຫະພູມການເຮັດວຽກ (℃) | -20...+80 | ||
| ຊ່ວງອຸນຫະພູມສະພາບແວດລ້ອມ (℃) | -20...+60 | ||
| ນ້ຳໜັກ (kg) | 3 | 7.8 | |
| ໄຮໂດຼລິກ (ວັດແທກໂດຍໃຊ້ HLP46℃ = 40℃ ± 5℃) | |||
| ນ້ໍາໄຮໂດລິກ | ປະຕິບັດຕາມມາດຕະຖານ DIN51524... 535 ແລະສາມາດສະຫນອງສື່ອື່ນໆຕາມການຮ້ອງຂໍ | ||
| ລະດັບຄວາມຫນືດ | ແນະນຳ (mm2/s) | 20...800 | |
| ອະນຸຍາດສູງສຸດ (mm2/s) | 10...800 | ||
| ລະດັບອຸນຫະພູມນ້ໍາມັນໄຮໂດລິກ (℃) | -20...+60 | ||
| ລະດັບການປົນເປື້ອນສູງສຸດທີ່ອະນຸຍາດຂອງນ້ໍາມັນໄຮໂດຼລິກ -c1ean1iness 1evel ຕາມ IS04406 (c) | ຫ້ອງຮຽນ 18/16/13 | ||
| ທິດທາງການໄຫຼ | ສັນຍາລັກທີ່ຊັບຊ້ອນ | ||
| ໄຟຟ້າ | ||
| ປັດໄຈໄລຍະເວລາຮອບວຽນ % | 100 (ການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງ) | |
| ຊັ້ນປ້ອງກັນຕາມ EN 60529 | IP65 (ຖ້າຫາກວ່າເຫມາະສົມແລະການຕິດຕັ້ງຕົວເຊື່ອມຕໍ່ການຫາຄູ່ຖືກນໍາໃຊ້) | |
| ການສະຫນອງແຮງດັນ | ມູນຄ່າຊື່ VDC | 24 |
| VDC ຕໍ່າສຸດ | 21 | |
| VDC ສູງສຸດ | 36 | |
| ສູງສຸດທີ່ເຫຼືອ ripple Vss | 2 (ແຮງດັນການສະຫນອງພະລັງງານແມ່ນ 23v ທີ່ 34V) | |
| ການບໍລິໂພກ | ຂອງ 6 ວ | ສູງສຸດ 40 |
| ຂອງ 10 W | ສູງສຸດ 60 | |
ຄຸນສົມບັດ:
▶ປ່ຽງ contro1 ຄວບຄຸມໂດຍກົງ NG6 ແລະ NG10 ກັບລູກສູບແລະແຂນຄວບຄຸມຄຸນນະພາບ Servo
▶ ການປະຕິບັດການຂ້າງຫນຶ່ງ, 4/4 ຕໍາແຫນ່ງບໍ່ປອດໄພໃນການປິດ
ເງື່ອນໄຂ:
-- ປະສົມປະສານການທໍາງານການຄວບຄຸມແກນດິຈິຕອນ (IAC-R) ສໍາລັບ:
● ການຄວບຄຸມການໄຫຼຂອງປະລິມານ
● ການຄວບຄຸມຕໍາແໜ່ງ
● ການຄວບຄຸມຄວາມກົດດັນ
● ຟັງຊັນ p/Q
●ປົດຕໍາແຫນ່ງ / ຄວາມກົດດັນແລະຕໍາແຫນ່ງ /
ລະບຽບການພະລັງງານ:
●ການທໍາງານຂອງ NC (ການດໍາເນີນງານ stand-alone ເປັນໄປໄດ້)
--Analog ແລະການໂຕ້ຕອບດິຈິຕອນສໍາລັບເປົ້າຫມາຍແລະມູນຄ່າຕົວຈິງ
● 4 x ເຊັນເຊີອະນາລັອກ (+/-10 V ຫຼື 4..20 mA) ຫຼື
● 1 x ລະບົບການວັດແທກຄວາມຍາວ (1Vss ຫຼື SSI) ແລະ 2 ການປຽບທຽບ
ເຊັນເຊີ:
--setpoint preset / ຄວາມຄິດເຫັນມູນຄ່າຕົວຈິງ analog (ປັດຈຸບັນຫຼືແຮງດັນ) ຫຼືຜ່ານ fieldbus
-- ອະນາລັອກ/ດິຈິຕອລ ປ້ອນເຂົ້າ/ຜົນໄດ້ຮັບ ສາມາດກຳນົດຄ່າໄດ້
-- ທາງເລືອກ CANopen, MODBUS, EtherNET/IP, EtherCAT, ແລະ PROFINET ແລະໂປຣໂຕຄໍລົດເມອື່ນໆສາມາດໃຊ້ກັບ PLCs, ຕົວຄວບຄຸມ, ຫຼືການສື່ສານຄອມພິວເຕີຊັ້ນເທິງ.
ຄໍາຮ້ອງສະຫມັກ:
ຫນ້າທີ່ຂອງປ່ຽງ servo ອັດຕາສ່ວນ 4WRPEH-2X ແມ່ນວ່າອົງປະກອບອີເລັກໂທຣນິກປະສົມປະສານປຽບທຽບຄ່າຄວບຄຸມທີ່ລະບຸໄວ້ກັບຄ່າຕໍາແຫນ່ງຕົວຈິງ.
ໂຄງສ້າງ:
Valves ຕົ້ນຕໍປະກອບມີ:
▷ປ່ຽງຄວບຄຸມໂດຍກົງທີ່ມີ piston ຄວບຄຸມແລະ Servo ແຂນຄຸນນະພາບ (1)
ແມ່ເຫຼັກໄຟຟ້າທີ່ມີສ່ວນປະສົມກັບວາວການເຄື່ອນທີ່ຫຼັກ (2)
▷ຕົວຄວບຄຸມແກນດິຈິຕອນປະສົມປະສານກັບການໂຕ້ຕອບເຊັນເຊີອະນາລັອກແລະດິຈິຕອນແລະການເຊື່ອມຕໍ່ fieldbus (3)
ຟັງຊັນວາວ:
ໃນກໍລະນີຂອງການບິດເບືອນການຄວບຄຸມ, coil ແມ່ນ activated. ເນື່ອງຈາກການປ່ຽນແປງຂອງແຮງແມ່ເຫຼັກຂອງ coil ໄດ້. ຫຼັກວາວ contro1 ຈະຕ້ານກັບພາກຮຽນ spring ສໍາລັບການປັບ. Valve spool stroke ແລະຫຼາຍກວ່າພື້ນທີ່ຕັດຕັດໃນປະຈຸບັນ. ອັດຕາສ່ວນໂດຍກົງກັບສັນຍານຄໍາແນະນໍາ. ເມື່ອຄ່າຄວບຄຸມທີ່ກໍານົດໄວ້ກ່ອນແມ່ນ 0, ອົງປະກອບເອເລັກໂຕຣນິກ. ປັບຫຼັກປ່ຽງຄວບຄຸມເພື່ອຕ້ານກັບຜົນບັງຄັບໃຊ້ຂອງພາກຮຽນ spring ແລະຍ້າຍມັນໄປຫາຕໍາແຫນ່ງສູນກາງ. ຢູ່ໃນສະພາບທີ່ບໍ່ເຄື່ອນໄຫວ, ພາກຮຽນ spring ຂັບແກນວາວໃສ່
ມັນຢູ່ໃນທ່າທີ່ປອດໄພທີ່ລົ້ມເຫລວ.
--The motion axis controller ປະຕິບັດຫນ້າທີ່ການຄວບຄຸມດັ່ງຕໍ່ໄປນີ້
•ການຄວບຄຸມການໄຫຼຂອງປະລິມານ
•ການຄວບຄຸມຕໍາແຫນ່ງ
•ການຄວບຄຸມຄວາມກົດດັນ / ຜົນບັງຄັບໃຊ້
•ປົດຕໍາແຫນ່ງ / ຄວາມກົດດັນແລະການຄວບຄຸມຕໍາແຫນ່ງ / ຜົນບັງຄັບໃຊ້
-- ຄ່າຄຳສັ່ງສາມາດຖືກປ້ອນເຂົ້າຜ່ານການໂຕ້ຕອບແບບອະນາລັອກ (X1) ຫຼືການປ້ອນຂໍ້ມູນຜ່ານຕົວຕິດຕໍ່ລົດເມ X4
-- ມູນຄ່າຕົວຈິງສາມາດອ່ານໄດ້ໂດຍຜ່ານການໂຕ້ຕອບການປຽບທຽບ (X1) ຫຼືໄດ້ຮັບໂດຍຜ່ານການໂຕ້ຕອບລົດເມ X4
-- ຕົວກໍານົດການຄວບຄຸມສາມາດຖືກກໍານົດໂດຍຜ່ານລົດເມ
-- ການບົ່ງມະຕິຜິດພາດ
ອົງປະກອບອີເລັກໂທຣນິກທີ່ປະສົມປະສານເຮັດໃຫ້ສາມາດຄວບຄຸມໃນເງື່ອນໄຂຄວາມຜິດຕໍ່ໄປນີ້, ທໍ່ຫລອດສູນເສຍພະລັງງານແລະແກນວາວຄວບຄຸມກັບຄືນສູ່ຕໍາແຫນ່ງທີ່ລົ້ມເຫລວ.
•ຄວາມລົ້ມເຫຼວຂອງພະລັງງານ
• ເຊັນເຊີການຍ້າຍແກນວາວເປີດປິດວົງຈອນ
•ການສື່ສານລົ້ມເຫລວ
•ສັນຍານຄໍາສັ່ງ 4-20mA ເປີດວົງຈອນຜິດປົກກະຕິ
•ເຊັນເຊີການຍ້າຍພາຍນອກເຮັດວຽກຜິດປົກກະຕິ
•ເຊັນເຊີການຍ້າຍພາຍນອກເຮັດວຽກຜິດປົກກະຕິ
