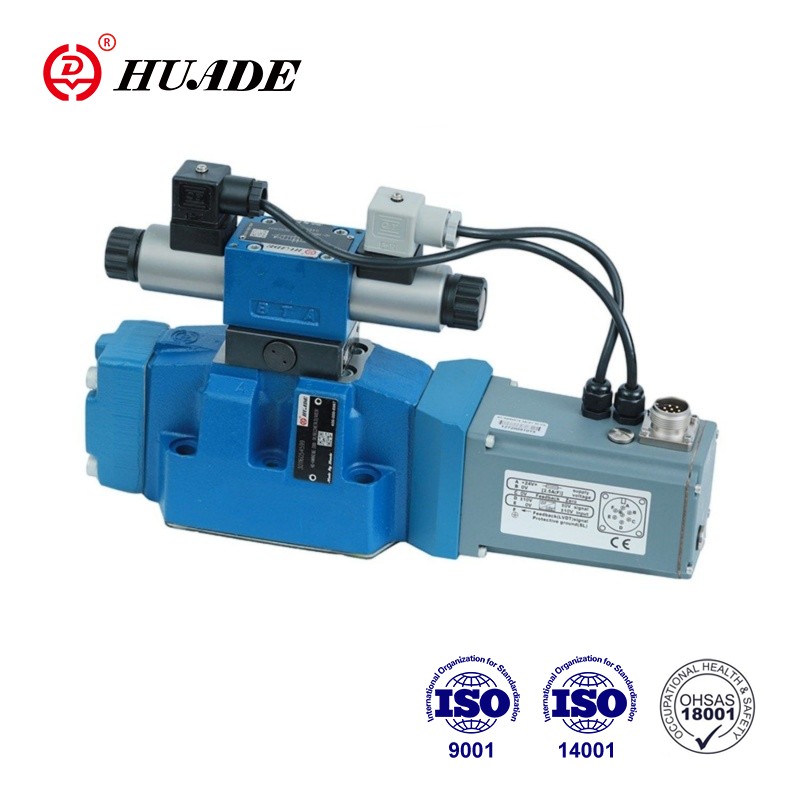

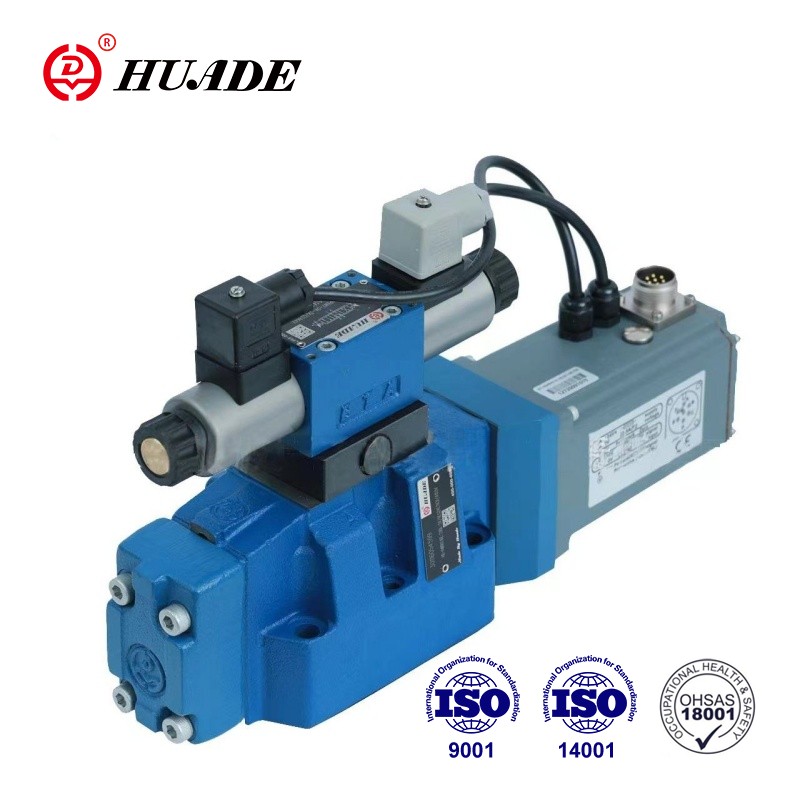

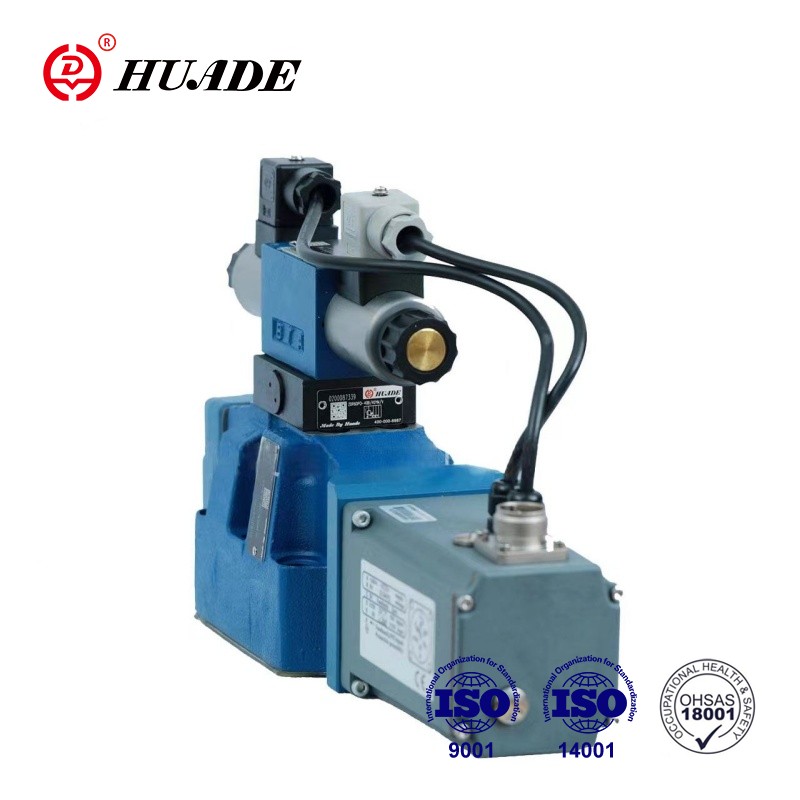

ປ່ຽງສ່ວນຂອງປະເພດ 4WRTE ແມ່ນປ່ຽງຄວບຄຸມທິດທາງທີ່ເຮັດວຽກໂດຍການທົດລອງກັບຕໍາແໜ່ງໄຟຟ້າ, ອຸປະກອນເອເລັກໂຕຣນິກປະສົມປະສານ (OBE) ແລະການກວດສອບຕໍາແຫນ່ງ spool ທາງເລືອກ. ຄວາມແມ່ນຍໍາສູງ, ການຕອບສະຫນອງໄວແລະການຄວບຄຸມທີ່ຫມັ້ນຄົງຂອງວາວອັດຕາສ່ວນ WRTE-4X ເຮັດໃຫ້ມັນເປັນອົງປະກອບທີ່ສໍາຄັນໃນລະບົບອຸດສາຫະກໍາຈໍານວນຫຼາຍ.
| ທົ່ວໄປ | ||||||
| ຂະໜາດ | 10 | 16 | 25 | 27 | 32 | 35 |
| ນ້ຳໜັກ (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| ຕໍາແຫນ່ງການຕິດຕັ້ງແລະຂໍ້ມູນການມອບຫມາຍ | ມັກແນວນອນ | |||||
| ຊ່ວງອຸນຫະພູມສະພາບແວດລ້ອມ (°C) | -20..+50 | |||||
| ເວລາເກັບຮັກສາສູງສຸດ (ປີ) | 1 *(ຖ້າຫາກວ່າເງື່ອນໄຂການເກັບຮັກສາໄວ້; ເບິ່ງຄໍາແນະນໍາການປະຕິບັດການ 07600-B) | |||||
| ຄ່າ MTTF ຕາມ EN ISO 13849 ປີ | 150 (ສໍາລັບຂໍ້ມູນເພີ່ມເຕີມເບິ່ງເອກະສານຂໍ້ມູນ 08012) | |||||
| ການທົດສອບຂອງມັນອີງຕາມ DIN EN 60068-2-6 | 10.. 2000 Hz / ສູງສຸດ 10 g / 10 ຮອບ / 3 ແກນ | |||||
| ການທົດສອບສິ່ງລົບກວນຕາມ DIN EN 60068-2-64 | 20... 2000 Hz / 10 gS / 30 g ສູງສຸດ / 30 min. / 3 ແກນ | |||||
| ການຂົນສົ່ງອາການຊ໊ອກຕາມ DIN EN 60068-2-27 | 15 g / 11 ms / 3 ຊ໊ອກ / 3 oxes | |||||
| ຄວາມຮ້ອນປຽກ, ຮອບວຽນ, ອີງຕາມ DIN EN 60068-2-30 | variant 2 +25°C ... +55C, 90% ... 97% ຄວາມຊຸ່ມຊື່ນພີ່ນ້ອງ, 2 ຮອບວຽນຂອງ 24 ຊົ່ວໂມງ | |||||
ຄຸນສົມບັດ:
▶ການອອກແບບເພື່ອເສີມຂະຫຍາຍຄວາມຫມັ້ນຄົງແລະຄວາມປອດໄພ
1. ການຊົດເຊີຍຄວາມກົດດັນອັດຕະໂນມັດຢູ່ໃນຫ້ອງການຄວບຄຸມຂອງຂັ້ນຕອນຕົ້ນຕໍໂດຍປ່ຽງຄວບຄຸມການທົດລອງ
2. ຄວບຄຸມ spool ຂອງເວທີຕົ້ນຕໍໃນພາກຮຽນ spring ຕໍາແຫນ່ງສູນກາງສູນກາງແລະ / ຫຼືໃນຕໍາແຫນ່ງຊົດເຊີຍ.
3.Optionally ກັບການຕິດຕາມຕໍາແຫນ່ງ spool
▶ມີຄວາມຍືດຫຍຸ່ນ - ເຫມາະສໍາລັບຕໍາແຫນ່ງ, ຄວາມໄວແລະການຄວບຄຸມຄວາມກົດດັນ
▶ຊັດເຈນ - ຄວາມອ່ອນໄຫວຕອບສະຫນອງສູງແລະ hysteresis ພຽງເລັກນ້ອຍ
ຄໍາຮ້ອງສະຫມັກ:
ວາວທິດທາງສັດສ່ວນ WRTE-4X ສາມາດຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນ petrochemical, ການຜະລິດລົດໃຫຍ່, ອຸປະກອນອັດສະລິຍະ, ການຜະລິດພະລັງງານ, ອຸດສາຫະກໍາໂລຫະແລະອຸດສາຫະກໍາອື່ນໆ.
ປ່ຽງ WRTE-4X ໂດຍພື້ນຖານແລ້ວປະກອບດ້ວຍ 3 ປະກອບຕົ້ນຕໍ:
1.Housing (1) with main stage control spool (2) and optional spool position monitoring (13)
2. ເອເລັກໂຕຣນິກປະສົມປະສານ (ທາງເລືອກທີ່ມີເຍື່ອປ້ອງກັນເອເລັກໂຕຣນິກ (14)) ກັບ transducer ຕໍາແຫນ່ງ inductive (3) ຂອງຂັ້ນຕອນຕົ້ນຕໍ
3.ປ່ຽງຄວບຄຸມ Pilot (4) ກັບ spool ຄວບຄຸມ / socket ຫນ່ວຍບໍລິການ (5), transducer ຕໍາແຫນ່ງ inductive (6) ແລະອາຫານຄວາມກົດດັນກັບຄືນໄປບ່ອນສໍາລັບຕໍາແຫນ່ງສູນກາງຂອງ spool ການຄວບຄຸມຂັ້ນຕອນຂອງການຕົ້ນຕໍ (2).
ກັບ solenoids ອັດຕາສ່ວນ de-energized (7; 8) ຕໍາແຫນ່ງສູນກາງຂອງ spool ຄວບຄຸມຂັ້ນຕອນຂອງການຕົ້ນຕໍ (2) ເນື່ອງຈາກພາກຮຽນ spring centering (9) ແລະຄວາມກົດດັນອາຫານກັບຄືນໄປບ່ອນ. ການຄວບຄຸມຂອງ spool ການຄວບຄຸມຂັ້ນຕອນຂອງການຕົ້ນຕໍ (2) ຜ່ານວາວຄວບຄຸມການທົດລອງ ( 4) → spool ຄວບຄຸມຂັ້ນຕອນຕົ້ນຕໍ (2) ແມ່ນຖືກຈັດໃສ່ໃນລັກສະນະທີ່ມີລະບຽບ. ການຄວບຄຸມ spool ຄວບຄຸມຂອງປ່ຽງຄວບຄຸມການທົດລອງ (4) ໂດຍການປ່ຽນແປງແຮງ solenoid ຂອງ solenoids ອັດຕາສ່ວນ (7; 8). ການເຊື່ອມຕໍ່ຄໍາສັ່ງແລະ ມູນຄ່າຕົວຈິງໃນອຸປະກອນເອເລັກໂຕຣນິກປະສົມປະສານ. ການສະຫນອງນ້ໍາມັນ Pilot ກັບປ່ຽງຄວບຄຸມການທົດລອງພາຍໃນໂດຍຜ່ານພອດ P ຫຼືພາຍນອກຜ່ານພອດ X Pilot ນ້ໍາມັນກັບຄືນພາຍໃນຜ່ານພອດ T ຫຼືພາຍນອກຜ່ານ Y ໄປຫາຖັງ. ດ້ວຍຄ່າຄໍາສັ່ງຂອງ O V, ເຄື່ອງເອເລັກໂຕຣນິກຄວບຄຸມ. ຂັ້ນຕອນຕົ້ນການຄວບຄຸມ spool (2) ໃນຕໍາແຫນ່ງກາງ.
ສັນຍາລັກຂອງ ວາວທິດທາງອັດຕາສ່ວນ WRTE-4X
