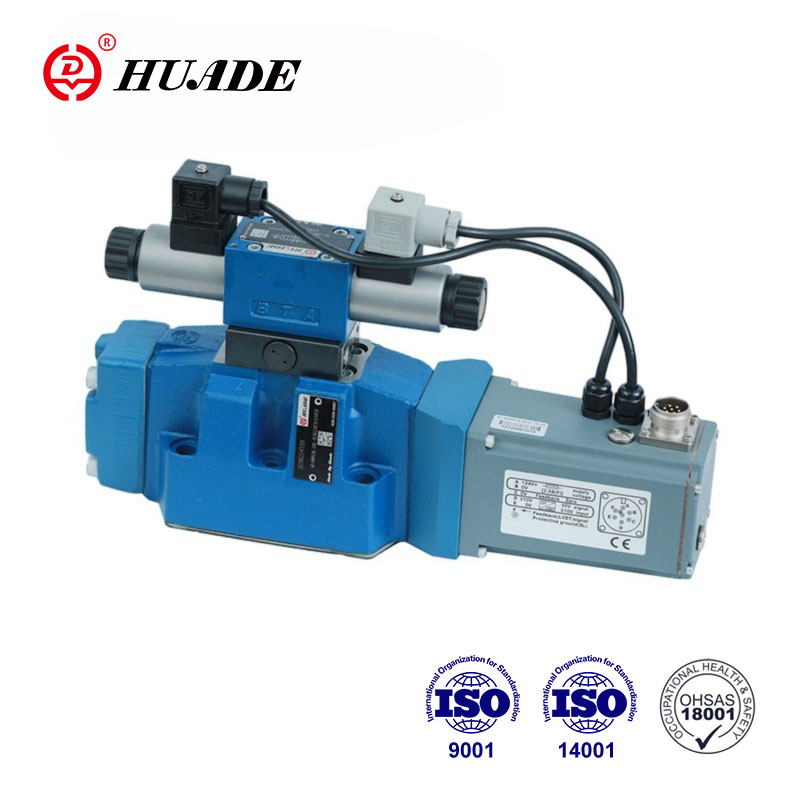

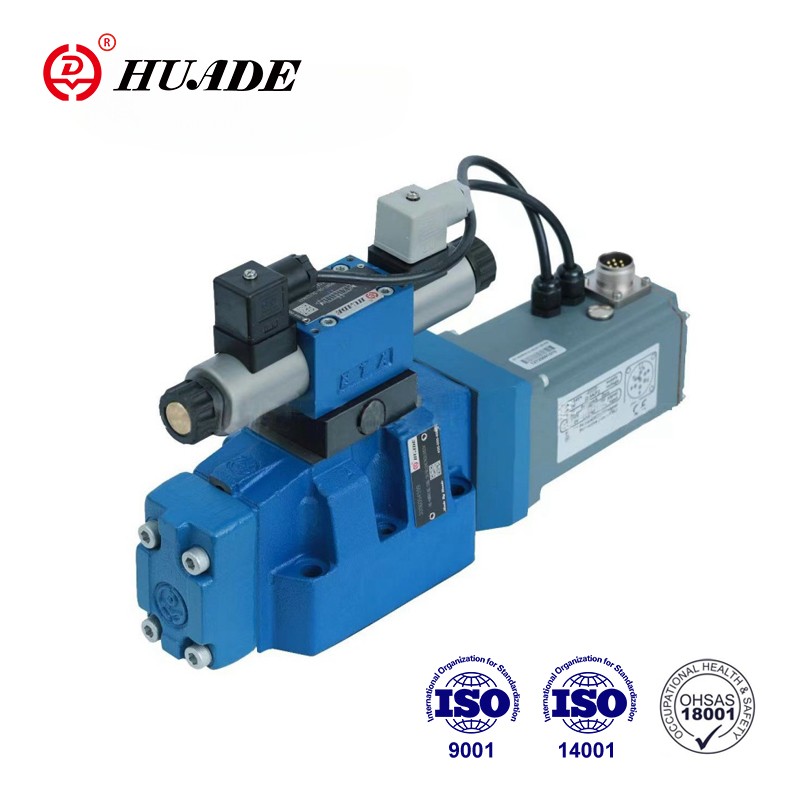

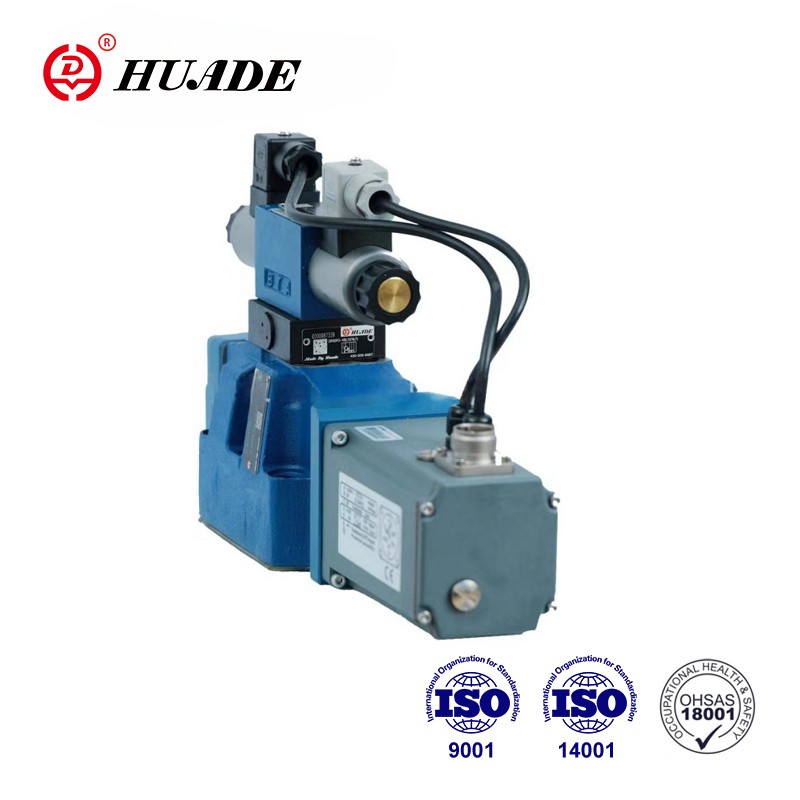

ວາວຂອງປະເພດ 4WRKE ແມ່ນ 2-stage ປ່ຽງທິດທາງອັດຕາສ່ວນ. ພວກເຂົາເຈົ້າຄວບຄຸມທິດທາງການໄຫຼແລະຂະຫນາດ. ຂັ້ນຕອນຕົ້ນຕໍແມ່ນການຄວບຄຸມຕໍາແຫນ່ງເພື່ອໃຫ້ຕໍາແຫນ່ງ spool ຄວບຄຸມແມ່ນເອກະລາດຈາກກໍາລັງການໄຫຼໃນກໍລະນີຂອງການໄຫຼໃຫຍ່ກວ່າ. ຫຼັງຈາກການແນະນໍາເຕັກໂນໂລຢີແລະການຄົ້ນຄວ້າແລະການພັດທະນາເອກະລາດ, ຜະລິດຕະພັນວາວສັດສ່ວນຂອງຍີ່ຫໍ້ Huade ມີການປະຕິບັດທີ່ຫມັ້ນຄົງແລະມີຄຸນນະພາບສູງ.
| ໄຮໂດລິກ | |||||
| ຂະໜາດ | 10 | 16 | 25 | 32 | |
| ຄວາມກົດດັນປະຕິບັດງານ | ປ່ຽງຄວບຄຸມການທົດລອງ (MPa) ການສະຫນອງນ້ໍາມັນທົດລອງ | 2.5~31.5 | |||
| ປ່ຽງຫຼັກ, ພອດ P, A, B (MPa) | 31.5 | 35 | 35 | 35 | |
| ຄວາມກົດດັນກັບຄືນ (MPa) | ການລະບາຍນ້ໍາມັນທົດລອງ, ພາຍນອກ | 31.5 | 25 | 25 | 25 |
| ການທົດລອງລະບາຍນ້ໍາ, ພາຍໃນ | ＜1 | ||||
| ທ່າເຮືອ Y | ＜1 | ||||
| ການໄຫຼໃນນາມ q ± 10% ທີ່ △p = 1MP (L/ນາທີ) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| ການໄຫຼຂອງວາວຫຼັກ (ສູງສຸດທີ່ອະນຸຍາດ)(L/ນາທີ) | 170 | 460 | 870 | 1600 | |
| ການໄຫຼຂອງນ້ໍາມັນທົດລອງຢູ່ທີ່ Port X ຫຼື Y ດ້ວຍຮູບແບບຂັ້ນຕອນຂອງສັນຍານປ້ອນຂໍ້ມູນຈາກ 0 ຫາ 100 % (L / ນາທີ) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Hysteresis (%) | ≤1 | ||||
| ຄວາມອ່ອນໄຫວຕໍ່ການຕອບສະໜອງ (%) | ≤0.5 | ||||
| ຄວາມຊັດເຈນຂອງການກັ່ນຕອງ (μm) | ≤20 | ||||
| ນ້ໍາຄວາມກົດດັນ | ນ້ໍາມັນແຮ່ທາດ Phosphate ester | ||||
| ຄວາມຫນືດປານກາງ (mm2/s) | 20~380 | ||||
| ລະດັບອຸນຫະພູມຂອງນ້ໍາຄວາມກົດດັນ (℃) | -20~70 | ||||
| ນ້ຳໜັກ (Kg) | 8.7 | 11.2 | 16.8 | 31.5 | |
| ຂໍ້ມູນໄຟຟ້າ | |
| ການປ້ອງກັນວາວກັບ DIN 40 050 | IP65 |
| ປະເພດແຮງດັນ | DC |
| ປະເພດສັນຍານ | ອະນາລັອກ |
| ພະລັງງານ, ສູງສຸດ (W) | 72 (ສະເລ່ຍ = 24 W) |
| ການເຊື່ອມຕໍ່ໄຟຟ້າ | ມີສ່ວນສຽບໃສ່ E DIN 43 563-AM6 |
| ຕົວສຽບປລັກອິນກັບ E DIN 43 563-BF6-3 | |
| ຄວບຄຸມເອເລັກໂຕຣນິກ | ປະສົມປະສານເຂົ້າໄປໃນປ່ຽງ |
ຄຸນສົມບັດ:
▶ Pilot ປະຕິບັດການປ່ຽງທິດທາງສັດສ່ວນ 2 ຂັ້ນຕອນທີ່ມີການຕອບໂຕ້ຕໍາແຫນ່ງໄຟຟ້າຂອງ spool ຄວບຄຸມຕົ້ນຕໍແລະເອເລັກໂຕຣນິກປະສົມປະສານ (OBE);
▶ ການຄວບຄຸມທິດທາງການໄຫຼແລະຂະຫນາດຂອງການໄຫຼ
▶ ການດໍາເນີນງານໂດຍການ solenoids ສັດສ່ວນ
▶ ການຕິດຕັ້ງແຜ່ນຍ່ອຍ: ຮູບແບບການພອດຕາມ IS0 4401
▶ ສະເປລຄວບຄຸມຫຼັກທີ່ຕັ້ງໄວ້ກາງພາກຮຽນ spring
▶ ຄໍາຄຶດຄໍາເຫັນຕໍາແຫນ່ງໄຟຟ້າ
▶ ປ່ຽງຄວບຄຸມການທົດລອງ: ປ່ຽງທິດທາງສັດສ່ວນຂັ້ນຕອນດຽວ
▶ຂັ້ນຕອນຕົ້ນຕໍທີ່ມີການຄວບຄຸມຕໍາແຫນ່ງ
ຄໍາຮ້ອງສະຫມັກ:
ປ່ຽງທິດທາງອັດຕາສ່ວນ 4WRKE-3X ຖືກນໍາໃຊ້ເພື່ອຄວບຄຸມທິດທາງແລະການໄຫຼ.
ປ່ຽງສ່ວນໃຫຍ່ປະກອບດ້ວຍປ່ຽງຄວບຄຸມການທົດລອງ (1), ທີ່ຢູ່ອາໄສ (8), spool ຄວບຄຸມຕົ້ນຕໍ (7), ການປົກຫຸ້ມຂອງ (5 ແລະ 6), ພາກຮຽນ spring ສູນກາງ (4), transducer ຕໍາແຫນ່ງ inductive (9) ແລະ. ປ່ຽງຫຼຸດຄວາມກົດດັນ (3). ຖ້າບໍ່ມີສັນຍານປ້ອນຂໍ້ມູນ, ທໍ່ຄວບຄຸມຕົ້ນຕໍ (7) ຈະຖືກເກັບໄວ້ໃນຕໍາແຫນ່ງກາງໂດຍພາກຮຽນ spring ສູນກາງ (4). ທັງສອງການປ່ຽນແປງຕໍາແຫນ່ງຂອງ spool ຄວບຄຸມຕົ້ນຕໍ (7) ແລະການປ່ຽນແປງຂອງຄ່າຄໍາສັ່ງຢູ່ທີ່ຈຸດລວມຂອງເຄື່ອງຂະຫຍາຍສຽງສ້າງແຮງດັນທີ່ແຕກຕ່າງກັນ. ໃນລະຫວ່າງການສົມທຽບຂອງຄໍາສັ່ງແລະມູນຄ່າຕົວຈິງການ deviation ການຄວບຄຸມທີ່ເປັນໄປໄດ້ແມ່ນກໍານົດໂດຍຜ່ານເອເລັກໂຕຣນິກແລະ solenoid ອັດຕາສ່ວນຂອງປ່ຽງຄວບຄຸມການທົດລອງ (1) ແມ່ນສະຫນອງໃຫ້ກັບປັດຈຸບັນ. ກະແສໄຟຟ້າແຮງດັນໃນ solenoid ທີ່ປະຕິບັດການ spool ຄວບຄຸມໂດຍຜ່ານ plunger ຕິດຕໍ່ກັນ. ການໄຫຼທີ່ຖືກປ່ອຍອອກມາໂດຍຜ່ານພາກສ່ວນຂ້າມຄວບຄຸມເຮັດໃຫ້ເກີດການປັບຕົວຂອງ spool ຄວບຄຸມຕົ້ນຕໍ. spool ຄວບຄຸມຕົ້ນຕໍ (7) ກັບຫຼັກຂອງມູນຄ່າ inductive potual ເທົ່າກັບຄ່າຄໍາສັ່ງ. ໃນສະຖານະຄວບຄຸມ, spool ຄວບຄຸມຕົ້ນຕໍ (7) ມີຄວາມສົມດູນແລະເກັບຮັກສາໄວ້ໃນ transducer ຕໍາແຫນ່ງນີ້ (9) ທີ່ຕິດກັບມັນຖືກຍົກຍ້າຍຈົນກ່ວາຕໍາແຫນ່ງຄວບຄຸມ. stroke spool ຄວບຄຸມແລະການເປີດການຄວບຄຸມມີການປ່ຽນແປງອັດຕາສ່ວນກັບຄ່າຄໍາສັ່ງ. ເອເລັກໂຕຣນິກຄວບຄຸມແມ່ນປະສົມປະສານຢູ່ໃນປ່ຽງ. ດ້ວຍການປັບປ່ຽງແລະເອເລັກໂຕຣນິກ, ຄວາມບ່ຽງເບນໃນການຜະລິດຊຸດຂອງອຸປະກອນແມ່ນຖືກຮັກສາໄວ້ຕ່ໍາ. ສາຍຖັງຕ້ອງບໍ່ອະນຸຍາດໃຫ້ແລ່ນຫວ່າງເປົ່າ; ປ່ຽງ preload ຈະຖືກຕິດຕັ້ງໃນກໍລະນີຂອງສະພາບການຕິດຕັ້ງທີ່ສອດຄ້ອງກັນ (ຄວາມກົດດັນຂອງຄວາມສົມດຸນປະມານ 0.2 MPa).
ສັນຍາລັກຂອງວາວທິດທາງອັດຕາສ່ວນ 4WRKE-3X
ຊຸດຂອງ ວາວທິດທາງອັດຕາສ່ວນ 4WRKE-3X
