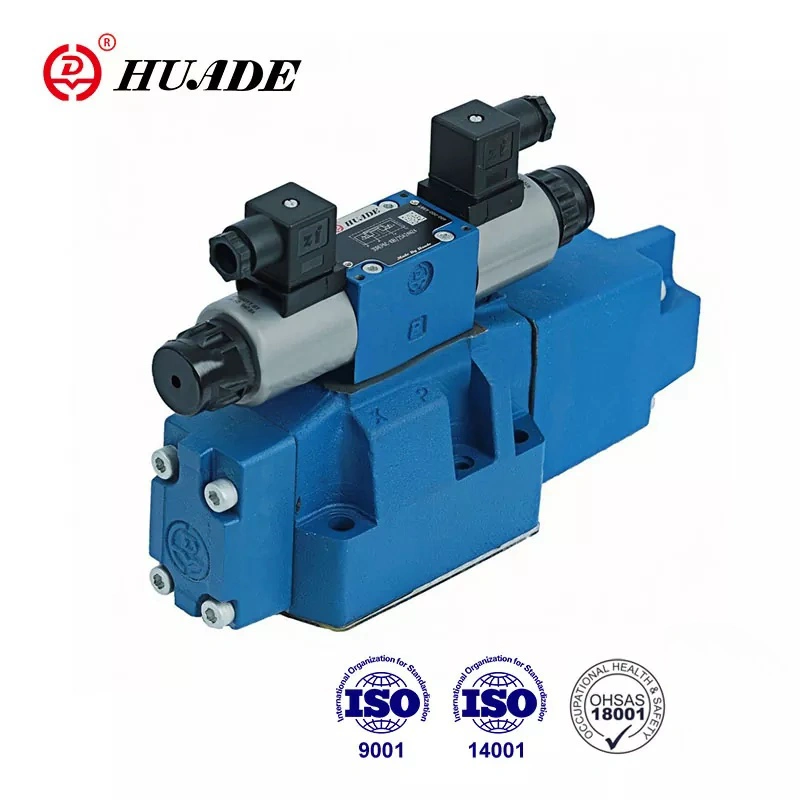

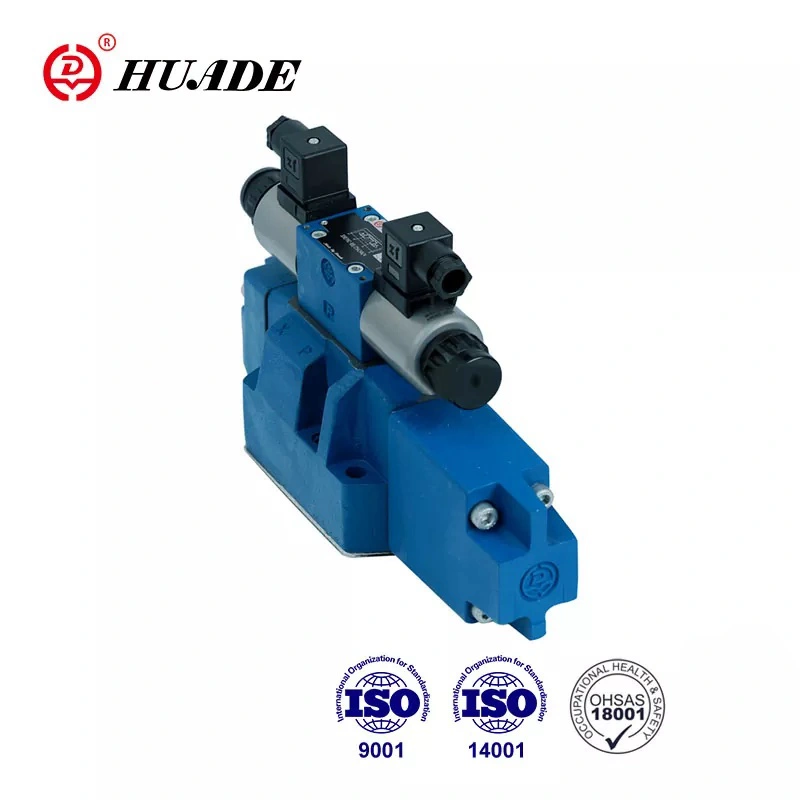

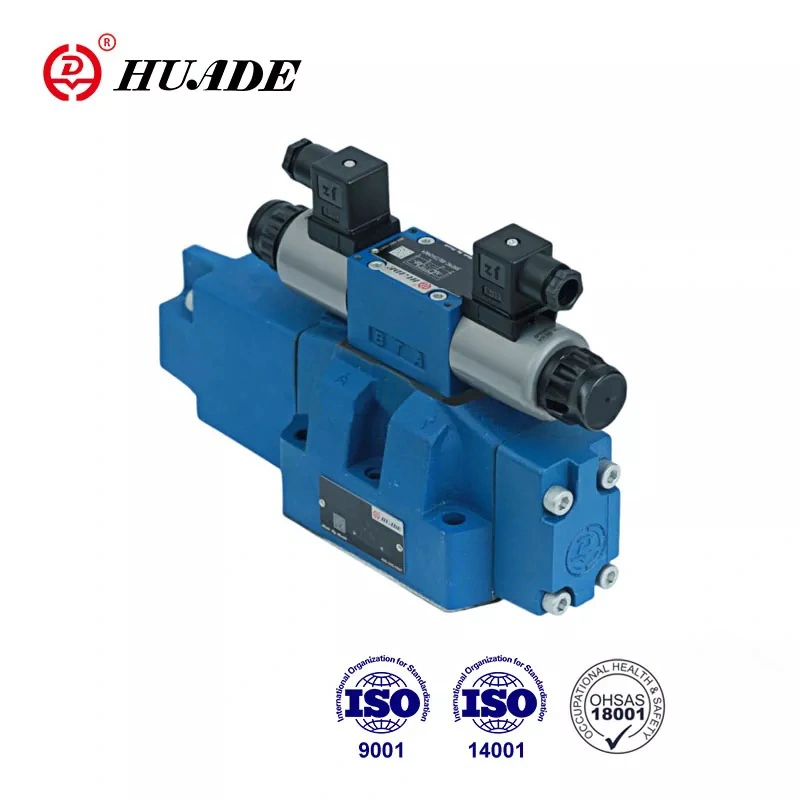

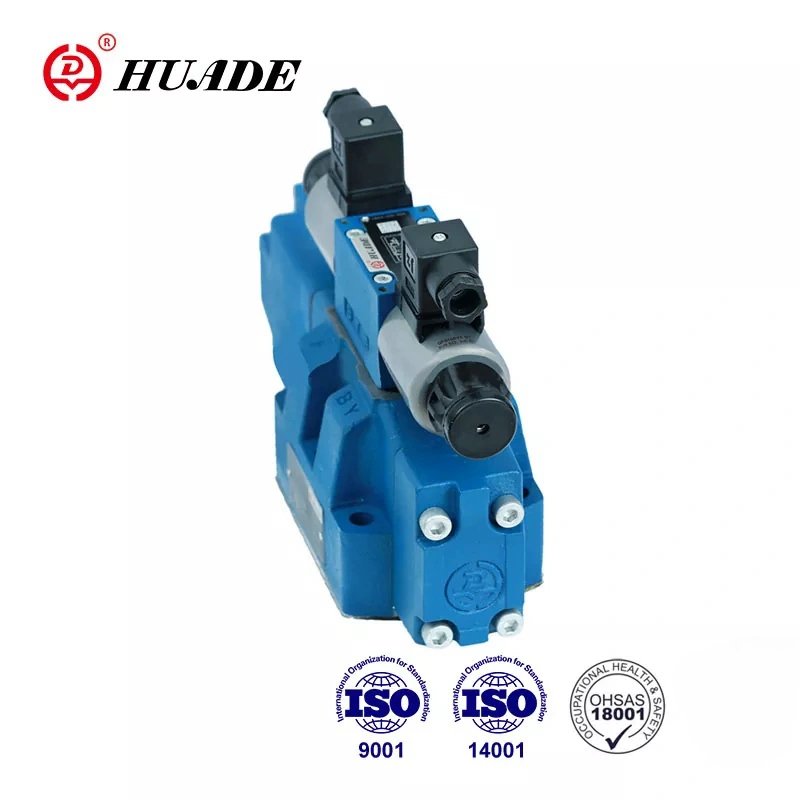

ວາວສັດສ່ວນ 4WRH ດຽວສາມາດຄວບຄຸມການໄຫຼເຂົ້າແລະທິດທາງການໄຫຼ, ເຮັດໃຫ້ໂຄງສ້າງຂອງລະບົບງ່າຍດາຍ. ຮ່າງກາຍວາວ adopts cast ຊ່ອງທາງໃນ, ມີຄວາມສາມາດໄຫຼທີ່ເຂັ້ມແຂງແລະອັດຕາການໄຫຼຂະຫນາດໃຫຍ່. ປ່ຽງຕົ້ນຕໍຮັບຮອງເອົາ axial triangular groove ຄວບຄຸມ, ມີການຫຼຸດລົງຄວາມກົດດັນຂະຫນາດນ້ອຍແລະການສູນເສຍຄວາມກົດດັນກ່ຽວກັບບ່າຄວບຄຸມ. ປ່ຽງປະເພດ 4WRH ອັດຕາສ່ວນແມ່ນເຫມາະສົມສໍາລັບລະບົບທີ່ມີການໄຫຼຂະຫນາດໃຫຍ່ແລະຄວາມຕ້ອງການຄວາມແມ່ນຍໍາສູງ.
|
ຂໍ້ມູນໄຮໂດລິກ |
|||||
|
ຂະໜາດ |
10 |
16 |
25 |
32 |
|
|
ແຮງດັນວາວທົດລອງ (MPa) |
ການສະຫນອງນ້ໍາມັນທົດລອງພາຍນອກ |
3 ຫາ 10 |
|||
|
ການສະຫນອງນ້ໍາມັນທົດລອງພາຍໃນ |
ສູງສຸດ 10 (ຫຼາຍກວ່າ 10 ຕ້ອງຕິດຕັ້ງ ZDR6DP2-30B/75YM) |
||||
|
ຄວາມດັນວາວຫຼັກ (MPa) |
31.5 |
35 |
|||
|
ຄວາມກົດດັນກັບຄືນ (MPa) |
ພອດ T (ການສົ່ງຄືນນ້ຳມັນຂອງນັກບິນພາຍນອກ) |
31.5 |
25 |
15 |
|
|
ພອດ T (ການສົ່ງຄືນນ້ຳມັນຂອງນັກບິນພາຍໃນ) |
3 |
||||
|
ພອດ Y |
3 |
||||
|
ປະລິມານນໍ້າມັນທົດລອງ (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
ການໄຫຼຂອງນ້ຳມັນທົດລອງຢູ່ພອດ X ຫຼື Y (L/ນາທີ) |
3.5 |
5.5 |
7 |
15.9 |
|
|
ການໄຫຼຜ່ານວາວຫຼັກ (L/ນາທີ) |
270 |
460 |
877 |
1600 |
|
|
Hysteresis (ລິດ/ນາທີ) |
6 |
||||
|
ຄວາມອາດສາມາດຊ້ຳໄດ້ (%) |
3 |
||||
|
ລະດັບການປົນເປື້ອນ (㎛) |
≤20 |
||||
|
ນ້ໍາ |
ນ້ໍາມັນແຮ່ທາດ (ສໍາລັບການປະທັບຕາ NBR). Phosphate ester (ສໍາລັບການປະທັບຕາ FPM) |
||||
|
ໄລຍະຄວາມຫນືດ(ມມ ²/ວິນາທີ) |
2.8 ຫາ 380 |
||||
|
ລະດັບອຸນຫະພູມຂອງນ້ໍາ (℃) |
-20 ເຖິງ +70 |
||||
|
ຕໍາແຫນ່ງການຕິດຕັ້ງ |
ທາງເລືອກ |
||||
|
ນ້ຳໜັກ (kg) |
ປ່ຽງກັບ solenoid ຫນຶ່ງ |
7.4 |
12.7 |
17.5 |
41.8 |
|
ປ່ຽງທີ່ມີສອງ solenoids |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
ຂໍ້ມູນໄຟຟ້າ |
||
|
ປະເພດຂອງການສະຫນອງ |
DC |
|
|
ປະຈຸບັນຊື່ຂອງ solenoid (A) |
0.8 |
|
|
ຄວາມຕ້ານທານຂອງທໍ່ (Ω) |
ເຢັນ (ທີ່ 20 ℃) 19.5; max.valve, ຮ້ອນ 28.8 |
|
|
ອຸນຫະພູມສະພາບແວດລ້ອມ (℃) |
50 |
|
|
ອຸນຫະພູມ Coil (℃) |
150 |
|
|
ວົງຈອນຫນ້າທີ່ |
ຢ່າງຕໍ່ເນື່ອງ |
|
|
ປະຈຸບັນນັກບິນ (A) |
0.02 |
|
|
ສນວນ |
IP65 |
|
|
ທີ່ກ່ຽວຂ້ອງ |
ດ້ວຍ 1 ເວລາທາງຍ່າງ |
VT-3000S30 |
|
ດ້ວຍ 5 ເທື່ອ ramp |
VT3006S30 |
|
|
ການເຊື່ອມຕໍ່ໄຟຟ້າ |
ການເຊື່ອມຕໍ່ສຽບ |
|
ຄຸນສົມບັດ:
▶ ທິດທາງການທົດລອງ WRH ປ່ຽງສັດສ່ວນ
▶ ສໍາລັບການຕິດຕັ້ງ subplate
▶ ສໍາລັບການຄວບຄຸມທັງສອງທິດທາງແລະອັດຕາການໄຫຼຂອງນ້ໍາໄຮໂດຼລິກ
▶ Spring centered .ບໍ່ມີ spool drift
▶ ຄວາມກົດດັນຕໍ່າລົງໃນທົ່ວພື້ນທີ່ຄວບຄຸມ
▶ວາວແລະການຄວບຄຸມເອເລັກໂຕຣນິກຈາກແຫຼ່ງດຽວ
▶ ການດໍາເນີນງານ solenoid ອັດຕາສ່ວນ
▶ Porting ຮູບແບບໄປຍັງ DIN 24 340 ຮູບແບບ A, ISO4401 ແລະ CETOP-RP121H
ຄໍາຮ້ອງສະຫມັກ:
ປ່ຽງປະເພດ 4WRH ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸດສາຫະກໍາຕ່າງໆເຊັ່ນ: ເຄື່ອງມືເຄື່ອງຈັກ, ໂລຫະ, ອຸດສາຫະກໍາເບົາ, ຂຸດຄົ້ນບໍ່ແຮ່, ວິສະວະກໍາ, ແລະອື່ນໆ.
ປ່ຽງປະເພດ 4WRH ເປັນປ່ຽງທິດທາງສັດສ່ວນທີ່ດໍາເນີນການທົດລອງສໍາລັບການດໍາເນີນງານພາຍນອກໂດຍຜ່ານວາວຄວບຄຸມຄວາມກົດດັນ. ຫນ້າທີ່ແລະຫຼັກການແມ່ນຄືກັນກັບວ່າສໍາລັບປ່ຽງປະເພດ 4WRZ. ແຜ່ນເຊື່ອມຕໍ່ລະຫວ່າງກັນ (12) ເຊື່ອມຕໍ່ນັກບິນ A ກັບການເຊື່ອມຕໍ່ T (Y. ) ແລະການເຊື່ອມຕໍ່ນັກບິນ B ກັບ P(X).ຄວາມດັນຂອງນັກບິນຢູ່ທີ່ວາວຫຼັກຕ້ອງເປັນຈາກ 0.4 MPa ຫາ 2.5 MPa.so ການໄຫຼແມ່ນຈາກ P ຫາ A ແລະ B ຫາ T ຫຼື P ຫາ B ແລະ A ຫາ T.
ໂຄງສ້າງຂອງວາວທິດທາງອັດຕາສ່ວນ 4WRH
ປ່ຽງທົດລອງ
ປ່ຽງທໍ່ທົດລອງແມ່ນເປັນປ່ຽງຫຼຸດຄວາມດັນ 3 ດ້ານທີ່ເຮັດວຽກດ້ວຍ solenoid ອັດຕາສ່ວນ (ປະເພດ 3DREP6). ຊ່ອງຄອດແມ່ນຕິດຕັ້ງຢູ່ໃນພອດ A ແລະ B, ລາຍລະອຽດເພີ່ມເຕີມເບິ່ງຂໍ້ຄວາມຂອງ 3DREP6
ໂຄງສ້າງຂອງປ່ຽງທົດລອງປະເພດ 3DREP6
ສັນຍາລັກຂອງວາວທິດທາງອັດຕາສ່ວນ 4WRH
