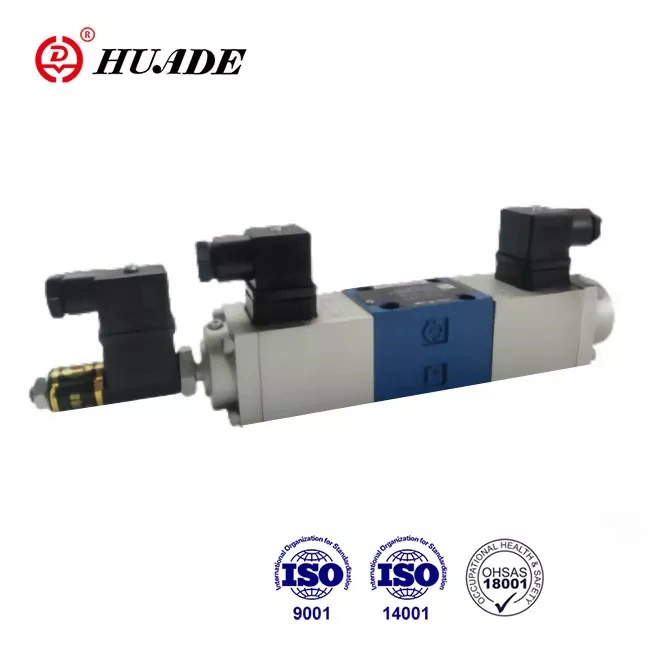

ປະເພດ 4WRE ປ່ຽງສັດສ່ວນຮັບຮອງເອົາການຍຶດເອົາແຜ່ນຍ່ອຍ, ສູນພາກຮຽນ spring. ຄວາມສາມາດໃນການໄຫຼທີ່ດີ, ຄວາມກົດດັນສູງແລະຄວາມແມ່ນຍໍາການຄ້າງຫ້ອງທີ່ດີເລີດ, ສະດວກສໍາລັບການນໍາໃຊ້. ມັນສາມາດທົດແທນຊຸດ 4WRE 1X ທີ່ສະເໜີໃຫ້ໂດຍ Rexroth ຂອບໃຈສອງການຮ່ວມມືໄລຍະຍາວກັບ Rexroth. ປະສິດທິພາບຂອງວາວອັດຕາສ່ວນ 4WRE ສາມາດກົງກັບຍີ່ຫໍ້ລະດັບສາກົນຊັ້ນໜຶ່ງ. ມັນເປັນທາງເລືອກທີ່ດີ, ລາຄາບໍ່ແພງ.
|
ຂໍ້ມູນໄຮໂດລິກ |
|||
|
ຂະໜາດ |
6 |
10 |
|
|
ຄວາມກົດດັນປະຕິບັດງານ (Mpa) |
ພອດ A, B, P |
31.5 |
31.5 |
|
ທ່າເຮືອ T |
16 |
16 |
|
|
ກະແສ (L/ນາທີ) |
65 |
260 |
|
|
ລະດັບການປົນເປື້ອນ (㎛) |
≤ 20 (ແນະນໍາ ≤10) |
||
|
Hysteresis (%) |
<1 |
<1 |
|
|
ຄວາມອາດສາມາດຊ້ຳໄດ້ (%) |
<1 |
<1 |
|
|
ຄວາມອ່ອນໄຫວຕໍ່ການຕອບສະໜອງ (%) |
≤ 0.5 ຂອງສັນຍານນາມ |
≤ 0.5 ຂອງສັນຍານນາມ |
|
|
ການຕອບສະໜອງຄວາມຖີ່ (-3dB) (Hz) |
6 |
4 |
|
|
ນ້ໍາໄຮໂດລິກ |
ນ້ໍາມັນແຮ່ທາດ (ສໍາລັບການປະທັບຕາ NBR), Phosphate ester (ສໍາລັບການປະທັບຕາ FPM) |
||
|
ໄລຍະຄວາມຫນືດ(ມມ ²/ວິນາທີ) |
2.8 ຫາ 380 |
||
|
ລະດັບອຸນຫະພູມຂອງນ້ໍາຄວາມກົດດັນ (℃) |
-20 ຫາ +70 |
||
|
ຕໍາແຫນ່ງການຕິດຕັ້ງ |
ທາງເລືອກ |
||
|
ນ້ຳໜັກ(kg) |
ວາວກັບ 1 solenoid |
1.91 |
5.65 |
|
ວາວທີ່ມີ 2 solenoid |
2.66 |
7.65 |
|
|
ຂໍ້ມູນໄຟຟ້າ |
|||
|
ປະເພດແຮງດັນ |
ແຮງດັນໂດຍກົງ 24V ຫຼື 12V |
||
|
ສູງສຸດ. ກະແສຕໍ່ solenoid (A) |
1.5 |
1.5 |
|
|
ມ້ວນ |
ຄ່າຄວາມເຢັນຢູ່ທີ່ 20 ℃ |
5.4 |
10 |
|
ຄ່າສູງສຸດທີ່ອົບອຸ່ນ |
8.1 |
15 |
|
|
ອຸນຫະພູມສະພາບແວດລ້ອມ ℃ |
ສູງສຸດ +50 |
||
|
ໜ້າທີ່ |
ຢ່າງຕໍ່ເນື່ອງ |
||
|
ອຸນຫະພູມ Coil ℃ |
ເຖິງ +150 |
||
|
ປ່ຽງປ່ຽງ |
IP65 |
||
|
ເຄື່ອງຂະຫຍາຍສຽງທີ່ກ່ຽວຂ້ອງ (24V rectifier ຂອງປະເພດຂົວ) |
ດ້ວຍ 2 ເທື່ອ |
VT-5001S20 (ສຳລັບ 2 ຕຳແໜ່ງ) |
VT-5002S20 (ສຳລັບ 2 ຕຳແໜ່ງ) |
|
ດ້ວຍ 1 ເວລາທາງຍ່າງ |
VT5005S10 (ສຳລັບ 3 ຕຳແໜ່ງ) |
VT 5006S10 (ສຳລັບ 3 ຕຳແໜ່ງ) |
|
|
ຕົວປ່ຽນຕໍາແຫນ່ງ inductive |
|||
|
ລະບົບການວັດແທກໄຟຟ້າ |
LVDT |
||
|
ຄວບຄຸມຈັງຫວະ (ມມ) |
± 4.5 ເສັ້ນ |
||
|
ຄວາມທົນທານຕໍ່ເສັ້ນ (%) |
1 |
||
|
ຄວາມຕ້ານທານຂອງທໍ່ (Ω) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
inductance (mH) |
6 ຫາ 8 |
||
|
ຄວາມຖີ່ຂອງ Oscillator (KHz) |
2.5 |
||
|
ປ່ຽງປ່ຽງ |
IP65 |
||
ຄຸນສົມບັດ:
▶ ວາວສໍາລັບການຄວບຄຸມທັງສອງທິດທາງແລະການໄຫຼຂອງນ້ໍາໄຮໂດຼລິກ
▶ ສໍາລັບການຕິດຕັ້ງ subplate
▶ ຄໍາຄຶດຄໍາເຫັນຕໍາແຫນ່ງໄຟຟ້າ
▶ ແຖບຄວບຄຸມພາກຮຽນ spring ສູນກາງ
▶ ການຫຼຸດລົງຂອງຄວາມກົດດັນຕ່ໍາໃນທົ່ວພື້ນທີ່ຄວບຄຸມ
▶ທັງປ່ຽງແລະການຄວບຄຸມເອເລັກໂຕຣນິກຈາກຜູ້ສະຫນອງຫນຶ່ງ
▶ ຮູບແບບການຕິດຕັ້ງກັບ DIN 24 340 ຮູບແບບ A, ISO4401 ແລະ CETOP - RP121H
ຄໍາຮ້ອງສະຫມັກ:
ວາວທິດທາງ 4WRE ແມ່ນເຫມາະສົມສໍາລັບວົງຈອນປິດ, ແລະຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນເຄື່ອງຈັກ, ອຸດສາຫະກໍາແສງສະຫວ່າງ, ໂລຫະ, ຂຸດຄົ້ນບໍ່ແຮ່, ການບິນອະວະກາດແລະພາກສະຫນາມອື່ນໆ.
ປ່ຽງທິດທາງປະເພດ 4WRE ແມ່ນດໍາເນີນການໂດຍກົງໂດຍ solenoids ອັດຕາສ່ວນແລະຖືກນໍາໃຊ້ເພື່ອຄວບຄຸມທິດທາງແລະປະລິມານຂອງການໄຫຼ.
ພວກເຂົາເຈົ້າປະກອບດ້ວຍພື້ນຖານຂອງທີ່ຢູ່ອາໄສ (1), spool ຄວບຄຸມ (4), ສອງພາກຮຽນ spring ກັບຄືນ (5), ສອງ solenoids ສັດສ່ວນ (2) ແລະ transducer ຕໍາແຫນ່ງ (3).
ປະເພດ 4WRE6...10B... ແລະ 4WRE10... 10B...(3 ຕຳແໜ່ງ)
ຖ້າ solenoid 'a' (2) ຖືກ energized, spool ໄດ້ຖືກຍ້າຍໄປທາງຂວາ, ການເດີນທາງແມ່ນອັດຕາສ່ວນກັບສັນຍານເຂົ້າໄຟຟ້າ. ທໍ່ຄວບຄຸມ (4) ເຮັດໃຫ້ຮ່ອງທີ່ມີຮູບຊົງ V ເປີດຢ່າງກ້າວຫນ້າເພື່ອໄຫຼ. ຕໍາແຫນ່ງຂອງ spool ຄວບຄຸມ (4) ແມ່ນຕິດຕາມກວດກາໂດຍ transducer ຕໍາແຫນ່ງ (3). ໃນການຄວບຄຸມເອເລັກໂຕຣນິກ, ຕໍາແຫນ່ງຕົວຈິງຂອງ spool ຄວບຄຸມແມ່ນປຽບທຽບກັບມູນຄ່າທີ່ກໍານົດໄວ້ກ່ອນ. ໃນທີ່ນີ້ພວກເຮົາມີວົງຈອນຄວບຄຸມຕໍາແຫນ່ງທີ່ຮັບຮູ້ຄວາມແຕກຕ່າງທີ່ມີຢູ່ແລ້ວ
ລະຫວ່າງຄ່າທີ່ກໍານົດໄວ້ກ່ອນ (ຄ່າຄໍາສັ່ງ) ແລະຄ່າຄໍາຄຶດຄໍາເຫັນ (ມູນຄ່າຕົວຈິງ) ແລະແກ້ໄຂໂດຍສັນຍານທີ່ເຫມາະສົມກ່ຽວກັບ solenoids ທີ່ກ່ຽວຂ້ອງ. ເມື່ອ solenoid 'a' (2) ຖືກ de-energised, spool ຄວບຄຸມຈະກັບຄືນສູ່ຕໍາແຫນ່ງສູນກາງຂອງມັນໂດຍພາກຮຽນ spring ກັບຄືນ (5).
ໂຄງສ້າງຂອງວາວທິດທາງອັດຕາສ່ວນ 4WRE6... ແລະ 4WRE10...
Type4WRE..A...10B/...(2 ຕຳແໜ່ງວາວ)
ຫຼັກການຂອງປ່ຽງປະເພດນີ້ແມ່ນຄືກັນກັບ 4wRE...10B/.. ຢ່າງໃດກໍຕາມ, ປ່ຽງປະເພດນີ້ມີພຽງແຕ່ຫນຶ່ງເຊັນເຊີແລະຫນຶ່ງ solenoid.
ໂຄງສ້າງຂອງວາວທິດທາງອັດຕາສ່ວນ 4WRE6...A... 10B ແລະ 4WRE10...A... 10B
ສັນຍາລັກຂອງວາວທິດທາງອັດຕາສ່ວນ 4WRE
