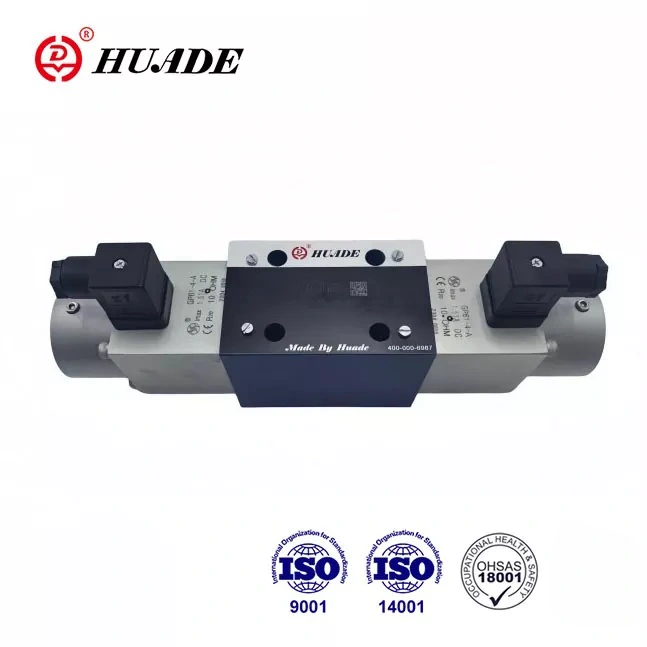

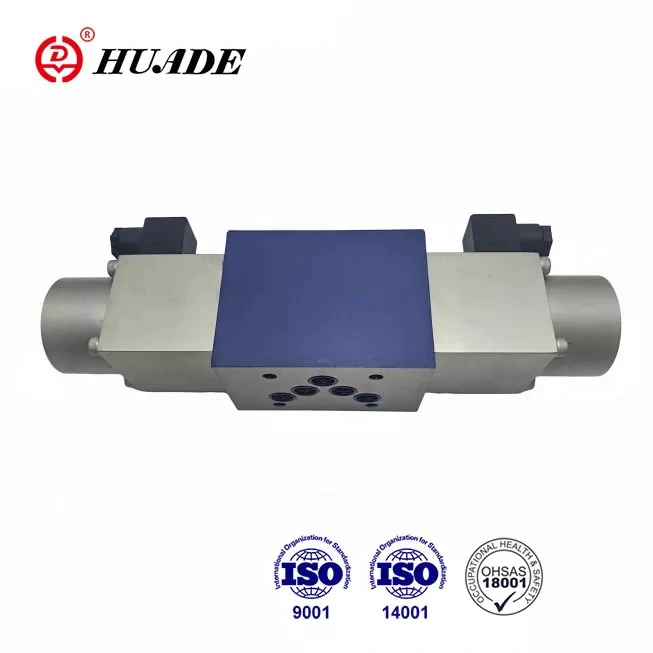

ປ່ຽງຄວບຄຸມທິດທາງປະເພດ 4WRA ແມ່ນດໍາເນີນການໂດຍກົງຜ່ານ solenoids ອັດຕາສ່ວນ. ພວກມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນສະພາບແວດລ້ອມໄຮໂດຼລິກອຸດສາຫະກໍາຕ່າງໆທີ່ຕ້ອງການທິດທາງແລະການຄວບຄຸມການໄຫຼ. ຂໍຂອບໃຈກັບສອງການຮ່ວມມືໃນໄລຍະຍາວ, ວາວທິດທາງອັດຕາສ່ວນຂອງHuade®ສາມາດກົງກັບຜະລິດຕະພັນດຽວກັນທີ່ Rexroth ສະເຫນີໃນການປະຕິບັດ. ລາຄາຂອງຜະລິດຕະພັນນີ້ແມ່ນຂ້ອນຂ້າງຕ່ໍາ.
|
ຂໍ້ມູນໄຮໂດລິກ |
|||
|
ຂະໜາດ |
6 |
10 |
|
|
ຄວາມກົດດັນປະຕິບັດງານ (Mpa) |
ພອດ A, B, P |
31.5 |
31.5 |
|
ທ່າເຮືອ T |
16 |
16 |
|
|
ກະແສ (L/ນາທີ) |
43 |
95 |
|
|
ລະດັບການປົນເປື້ອນ |
≤ 20 (ແນະນໍາ ≤10) |
||
|
Hysteresis (%) |
<6 |
<5 |
|
|
ຄວາມອາດສາມາດຊ້ຳໄດ້ (%) |
<3 |
<2 |
|
|
ການຕອບສະໜອງຄວາມຖີ່(-3dB,ສັນຍານ ± 100%) (Hz) |
6 |
4 |
|
|
ນ້ໍາຄວາມກົດດັນ |
ນ້ໍາມັນແຮ່ທາດ (ສໍາລັບການປະທັບຕາ NBR), Phosphate ester (ສໍາລັບການປະທັບຕາ FPM) |
||
|
ໄລຍະຄວາມຫນືດ(ມມ ²/ວິນາທີ) |
3.8 ຫາ 380 |
||
|
ລະດັບອຸນຫະພູມຂອງນ້ໍາຄວາມກົດດັນ (℃) |
-30 ຫາ +80 |
||
|
ນ້ຳໜັກ(kg) |
ວາວທີ່ມີ solenoid ຫນຶ່ງ |
1.75 |
5.9 |
|
ວາວທີ່ມີສອງ solenoid |
2.5 |
7.5 |
|
|
ຂໍ້ມູນໄຟຟ້າ |
|||
|
ຂະໜາດ |
6 |
10 |
|
|
ປະເພດແຮງດັນ |
ແຮງດັນໂດຍກົງ |
ແຮງດັນໂດຍກົງ |
|
|
ແຮງດັນໄຟຟ້າ (V) |
24V |
||
|
Max.current ຕໍ່ solenoid (A) |
1.5 |
||
|
ທໍ່ solenoid |
ຄ່າຄວາມເຢັນຢູ່ທີ່ 20 ℃ |
5.4 |
10 |
|
ຄ່າສູງສຸດທີ່ອົບອຸ່ນ |
8.1 |
15 |
|
|
ອຸນຫະພູມສະພາບແວດລ້ອມ ℃ |
ສູງສຸດ +50 |
||
|
ອຸນຫະພູມ Coil ℃ |
ເຖິງ +150 |
||
|
insulation ຂອງ valve ກັບ DIN 40 050 |
IP65 |
||
|
ເຄື່ອງຂະຫຍາຍສຽງທີ່ກ່ຽວຂ້ອງ (24 V rectifier ຂອງປະເພດຂົວ) |
VT-3013S30 |
VT-3014S30 |
|
ຄຸນສົມບັດ:
▶ ປ່ຽງສັດສ່ວນທີ່ກະຕຸ້ນໂດຍກົງເພື່ອຄວບຄຸມທິດທາງ ແລະປະລິມານການໄຫຼຂອງນໍ້າໄຮໂດຼລິກ
▶ ສໍາລັບການຕິດຕັ້ງ subplate
▶ ສໍາລັບການຄວບຄຸມວົງເປີດຂອງທັງສອງທິດທາງແລະການໄຫຼຂອງນ້ໍາໄຮໂດຼລິກ
▶ ແຖບຄວບຄຸມພາກຮຽນ spring ສູນກາງ
▶ ການຫຼຸດລົງຂອງຄວາມກົດດັນຕ່ໍາໃນທົ່ວພື້ນທີ່ຄວບຄຸມ
▶ທັງປ່ຽງແລະການຄວບຄຸມເອເລັກໂຕຣນິກຈາກຜູ້ສະຫນອງຫນຶ່ງ
ຄໍາຮ້ອງສະຫມັກ:
ປ່ຽງຄວບຄຸມທິດທາງປະເພດ 4WRA ຖືກນໍາໃຊ້ເພື່ອຄວບຄຸມທິດທາງແລະປະລິມານຂອງການໄຫຼ.
ປ່ຽງຄວບຄຸມທິດທາງປະເພດ 4WRA ໂດຍພື້ນຖານແລ້ວປະກອບດ້ວຍທີ່ຢູ່ອາໄສ (1), ສະລອຍນ້ໍາຄວບຄຸມ (3), ຫນຶ່ງຫຼືສອງພາກຮຽນ spring (2), ແລະນອກຈາກນັ້ນຫນຶ່ງຫຼືສອງ solenoids ອັດຕາສ່ວນ (5).
ປະເພດ 4WRA 6......10B/..... ແລະ 4WRA 10......10B/.....(ປ່ຽງ 3 ຕໍາແໜ່ງ)
ຖ້າ solenoids ບໍ່ໄດ້ຖືກເປີດໃຊ້, spool ຄວບຄຸມ (3) ຈະຖືກຮັກສາໄວ້ໃນຕໍາແຫນ່ງທີ່ເປັນກາງໂດຍວິທີການສົ່ງຄືນ (2). Actuation ຂອງ spool ຄວບຄຸມ (3) ແມ່ນໂດຍກົງຜ່ານ solenoid ອັດຕາສ່ວນ (5). ຍົກຕົວຢ່າງ, ຖ້າ solenoid 'A' ຖືກພະລັງງານ, ມັນຈະຍູ້ spool ຄວບຄຸມ (3) ໄປທາງຂວາຕາມອັດຕາສ່ວນຂອງສັນຍານໄຟຟ້າ. ຫຼັງຈາກນັ້ນ, ການເຊື່ອມຕໍ່ແມ່ນເຮັດຈາກ P ຫາ B ແລະ A ຫາ T.
ດ້ວຍວິທີນີ້, ທໍ່ຄວບຄຸມ (3) ເຮັດໃຫ້ຮ່ອງທີ່ມີຮູບຊົງຕົວ V ເປີດຂື້ນເລື້ອຍໆ. ເມື່ອ solenoid ອັດຕາສ່ວນ (5) ຂາດພະລັງງານ, ແຖບຄວບຄຸມ (3) ຈະຖືກກັບຄືນສູ່ຕໍາແຫນ່ງສູນກາງໂດຍພາກຮຽນ spring ກັບຄືນ. (2).
ໂຄງສ້າງຂອງວາວທິດທາງອັດຕາສ່ວນ 4WRA
ປະເພດ 4WRA ...A...10B ແລະ 4WRA ...B...10B (ວາວ 2 ຕໍາແໜ່ງ)
ຫນ້າທີ່ຂອງປ່ຽງນີ້ແມ່ນຄືກັນກັບທີ່ສໍາລັບປ່ຽງປະເພດ 4WRA. ແຕ່ມັນເປັນວາວທິດທາງ 2 ຕໍາແຫນ່ງທີ່ມີພຽງແຕ່ຫນຶ່ງ.
solenoid ອັດຕາສ່ວນ
ປະເພດ 4WRA ຮັບຮອງເອົາການຕິດຕັ້ງ subplate, ສູນພາກຮຽນ spring ແລະການຫຼຸດລົງຄວາມກົດດັນຕ່ໍາໃນທົ່ວດິນຄວບຄຸມ.
ພວກມັນມັກຈະໃຊ້ໃນເຄື່ອງຈັກ, ອຸດສາຫະກໍາເບົາ, ໂລຫະ, ຂຸດຄົ້ນບໍ່ແຮ່, ການບິນອະວະກາດແລະຂົງເຂດອື່ນໆ.
ໂຄງສ້າງຂອງວາວທິດທາງສັດສ່ວນ 4WRA...A... ແລະ 4WRA...B...
ສັນຍາລັກຂອງວາວທິດທາງອັດຕາສ່ວນ 4WRA
