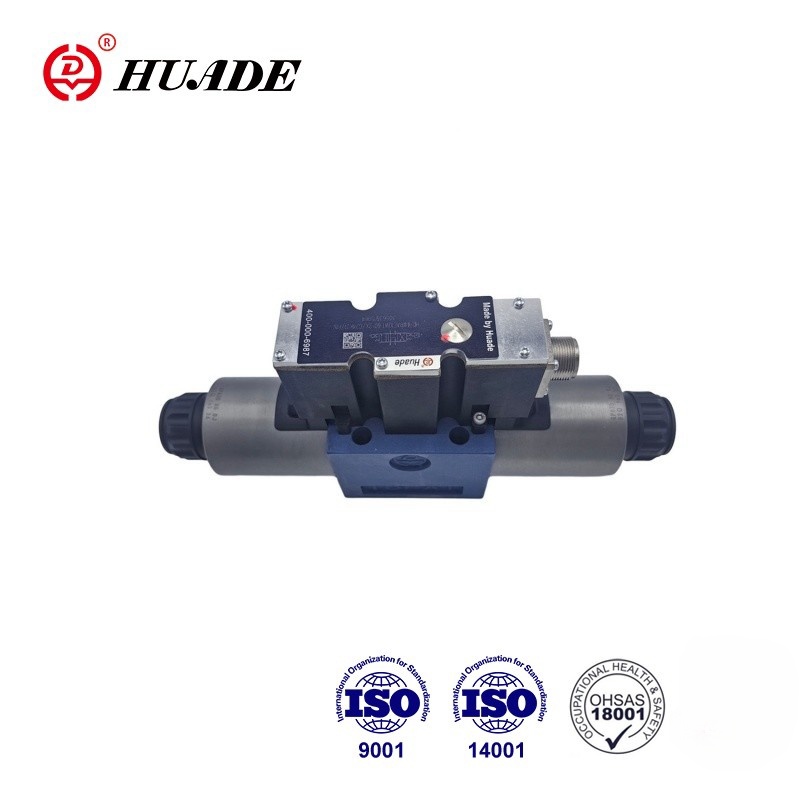

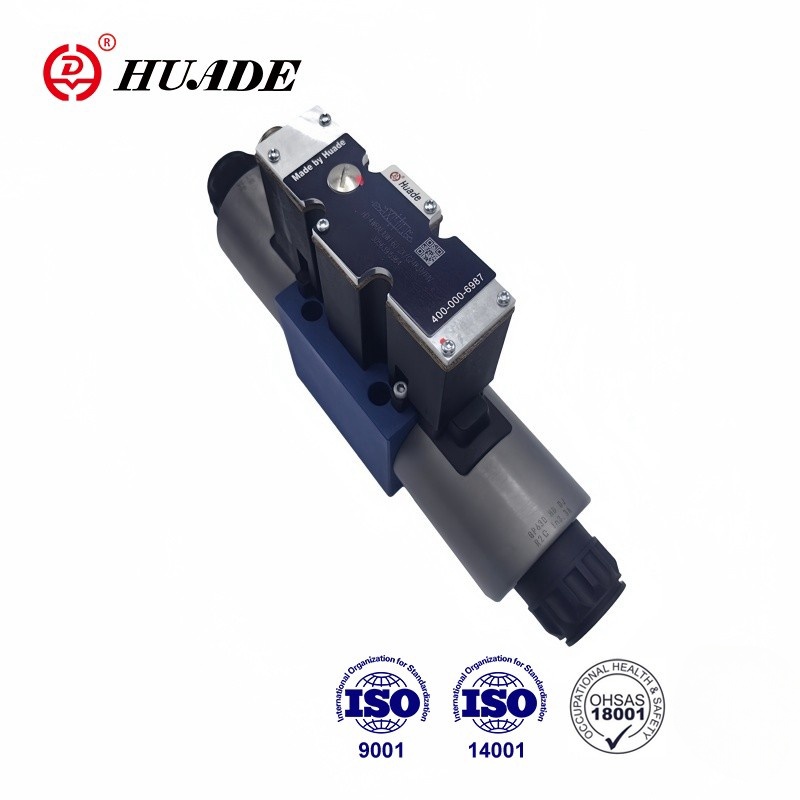

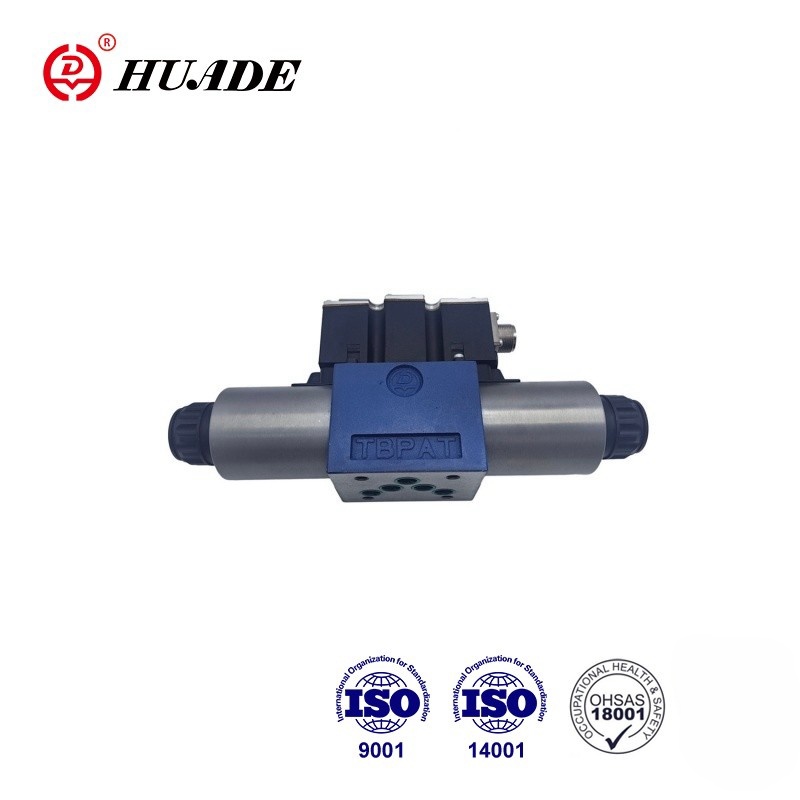

ປ່ຽງທິດທາງສັດສ່ວນ 4WRAE 10 W1-60-2X ແມ່ນວາວທິດທາງສັດສ່ວນທີ່ເຮັດວຽກໂດຍກົງ 4/2- ແລະ 4/3-way. ປ່ຽງນີ້ແມ່ນຕິດແຜ່ນ. 4WRAE 10 W1-60-2X ມີຕົວຂະຫຍາຍສຽງ ແລະທາງເລືອກໃນການປ້ອນຂໍ້ມູນຂອງ A1 ຫຼື F1. ການປະຕິບັດແມ່ນເຫມາະສົມກັບຍີ່ຫໍ້ໃຫຍ່ອັນດັບທໍາອິດແລະເປັນທາງເລືອກທີ່ເຫມາະສົມທີ່ເຫມາະສົມ. ຊຸດຂອງວາວສັດສ່ວນໄດ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸດສາຫະກໍາທາງທະເລ.
| ໄຮໂດລິກ | |||
| ປະເພດວາວ | HD-WRA | HD-WRAE | |
| ຄວາມກົດດັນປະຕິບັດງານ (MPa) | ພອດ A,P,B | 31.5 | 31.5 |
| ທ່າເຮືອ T | 21 | 21 | |
| Nominal flow qv nom ທີ່ △ P=1MPa | NS6 (ລິດ/ນາທີ) | 7, 15 ແລະ 26 | |
| NS10(ລິດ/ນາທີ) | 30 ແລະ 60 | ||
| ລະດັບການປົນເປື້ອນ (μ m) | ≤20 | ||
| Hysteresis(%) | ≤5 | ||
| ຄວາມຜິດພາດຍ້ອນກັບ (%) | ≤1 | ||
| ຄວາມອ່ອນໄຫວຕໍ່ການຕອບສະໜອງ(%) | ≤0.5 | ||
| ນ້ໍາຄວາມກົດດັນ | ນ້ຳມັນແຮ່ ຫຼື Phosphate ester | ||
| ລະດັບຄວາມຫນືດ | 20~380 | ||
| ຊ່ວງອຸນຫະພູມສະພາບແວດລ້ອມ (℃) | -20 ເຖິງ +80 | -20 ຫາ +50 | |
| ນ້ຳໜັກ (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| ໄຟຟ້າ | |||
| ໄຟຟ້າ, solenoid | |||
| ປະເພດວາວ | HD-WRA | HD-WRAE | |
| ປະເພດແຮງດັນ | DC | ||
| ຄວບຄຸມແຮງດັນ (V) | ±10 | ||
| Max.current ຕໍ່ solenoid(A) | 2.5 | ||
| ຄວາມຕ້ານທານຂອງ Solenoid Coil (Ω) | ຄ່າຄວາມເຢັນຢູ່ທີ່ 20 ℃ | 2 | |
| ສູງສຸດ. ມູນຄ່າທີ່ອົບອຸ່ນ | 3 | ||
| ໜ້າທີ່ | 100% | ||
| ອຸນຫະພູມທໍ່ (℃) | ເຖິງ +150 | ||
| ການປ້ອງກັນວາວກັບ DIN40050 | IP65 | ||
| ໄຟຟ້າ, ຄວບຄຸມເອເລັກໂຕຣນິກ | |||
| ຄວບຄຸມເອເລັກໂຕຣນິກ | HD-VT-VSPA2-1-1X/ | ປະສົມປະສານຢູ່ໃນປ່ຽງ | |
| ການສະຫນອງແຮງດັນ | ແຮງດັນ VDC | 24 | |
| ຄ່າຈໍາກັດຕ່ໍາ V | 21/22 | 19 | |
| ຄ່າຈຳກັດເທິງ V | 35 | ||
| ການບໍລິໂພກພະລັງງານຂອງເຄື່ອງຂະຫຍາຍສຽງ | ຂ້ອຍສູງສຸດ A | 1.8 | |
| ສູງສຸດ. ພະລັງງານ impulse ປະຈຸບັນ A | 3 | ||
ຄຸນສົມບັດ:
▶ ສຳລັບການຕິດຕັ້ງແຜ່ນຍ່ອຍ
▶ປ່ຽງອັດສ່ວນອັດສະລິຍະໂດຍກົງເພື່ອຄວບຄຸມທິດທາງ ແລະປະລິມານການໄຫຼ
▶ ສະເປລຄວບຄຸມສູນກາງພາກຮຽນ spring
▶ ອີເລັກໂທຣນິກຄວບຄຸມແບບປະສົມປະສານ, ການໂຕ້ຕອບ A1 ຫຼື F1 ສໍາລັບປະເພດ 4WRAE
▶ ການກະຕຸ້ນດ້ວຍ solenoids ອັດຕາສ່ວນທີ່ມີ thread ກາງແລະ coil ຖອດອອກໄດ້
▶ ຄວບຄຸມເອເລັກໂຕຣນິກສຳລັບປະເພດ 4WRA
ຄໍາຮ້ອງສະຫມັກ:
ວາວທິດທາງສັດສ່ວນ 4/2- ແລະ 4/3-way 4WRAE 10 W1-60-2X ຖືກອອກແບບເປັນອົງປະກອບທີ່ດໍາເນີນການໂດຍກົງສໍາລັບການຕິດຕັ້ງ subplate. ປ່ຽງທິດທາງສັດສ່ວນ 4WRA 6 W30-2X ຖືກນໍາໃຊ້ເພື່ອຄວບຄຸມການໄຫຼແລະທິດທາງຂອງນ້ໍາໄຮໂດຼລິກ.
ປ່ຽງ 4WRAE 10 W1-60-2X ໂດຍພື້ນຖານແລ້ວປະກອບດ້ວຍ: ທີ່ຢູ່ອາໄສ (1) ມີ mounting surface spool ການຄວບຄຸມ (2) ມີພາກຮຽນ springs compression (3), Solenoids (4) ມີ thread ສູນກາງ, ທາງເລືອກໃນການປະສົມປະສານ valve electronics (5).
HD-4WRA(E)...2X/...
ດ້ວຍ solenoids (4) de-energised, spool ຄວບຄຸມ (2) ຖືກຈັດຂຶ້ນໃນຕໍາແຫນ່ງກາງໂດຍພາກຮຽນ springs compression (3).
ການກະຕຸ້ນໂດຍກົງຂອງ spool ຄວບຄຸມ (2) ໂດຍ energizing solenoid ອັດຕາສ່ວນ.E.g. ການຄວບຄຸມ solenoid "b" (4). ທໍ່ຄວບຄຸມ (2) ຖືກຍ້າຍໄປທາງຊ້າຍຕາມອັດຕາສ່ວນຂອງສັນຍານປ້ອນຂໍ້ມູນໄຟຟ້າ. ຮູບແບບການເຊື່ອມຕໍ່ P ຫາ A ແລະ B ຫາ T ຜ່ານພາກສ່ວນທີ່ຄ້າຍຄື orifice ມີລັກສະນະການໄຫຼກ້າວຫນ້າ. De-energization ຂອງ solenoid (4).Spool ຄວບຄຸມ (2) ກັບຄືນສູ່ຕໍາແຫນ່ງສູນກາງໂດຍການບີບອັດພາກຮຽນ spring (3).
ໂຄງສ້າງຂອງວາວທິດທາງອັດຕາສ່ວນ 4WRA -2X
HD-4WRA(E)...A-2X
ໃນຫຼັກການ, ຫນ້າທີ່ຂອງສະບັບປ່ຽງນີ້ກົງກັນກັບວາວທີ່ມີ 3 ຕໍາແຫນ່ງ spool. ຢ່າງໃດກໍຕາມ, ປ່ຽງທີ່ມີ 2 ຕໍາແຫນ່ງ spool ແມ່ນເຫມາະສົມກັບ solenoid "a". ແທນທີ່ຈະເປັນ solenoid ອັດຕາສ່ວນທີ່ 2 ສຽບ (5) ເຫມາະສໍາລັບ NS 6 ຫຼືສໍາລັບ NS 10 ເປັນຝາປິດ (5).
ຫມາຍເຫດສໍາລັບປະເພດ 4WRA 6..-2X/...
ການລະບາຍນ້ໍາຂອງສາຍຖັງແມ່ນຕ້ອງຫຼີກເວັ້ນ. ດ້ວຍເງື່ອນໄຂການຕິດຕັ້ງທີ່ເຫມາະສົມ, ປ່ຽງຄວາມດັນດ້ານຫຼັງແມ່ນຈະໄດ້ຮັບການຕິດຕັ້ງ (ຄວາມກົດດັນກັບຄືນໄປບ່ອນປະມານ 0.2MPa).
