Pneumatic Flow Control Valve Guide

ເມື່ອກະບອກສູບລົມເຄື່ອນທີ່ໄວເກີນໄປຫຼືຕໍ່ສູ້ກັບການເຄື່ອນໄຫວຂອງໄມ້ເລື່ອນ, ການແກ້ໄຂມັກຈະຢູ່ໃນການເລືອກປ່ຽງຄວບຄຸມການໄຫຼທີ່ເຫມາະສົມແລະການຕິດຕັ້ງ. ປ່ຽງຄວບຄຸມການໄຫຼຂອງນິວເມຕິກຄວບຄຸມການໄຫຼຂອງອາກາດທີ່ຖືກບີບອັດເພື່ອຄວບຄຸມຄວາມໄວຂອງຕົວກະຕຸ້ນ, ເຮັດໃຫ້ມັນເປັນສິ່ງຈໍາເປັນສໍາລັບລະບົບອັດຕະໂນມັດໃດໆທີ່ຕ້ອງການກໍານົດເວລາການເຄື່ອນໄຫວທີ່ຊັດເຈນ. ບໍ່ເຫມືອນກັບຄູ່ຮ່ວມງານໄຮໂດຼລິກຂອງພວກເຂົາ, ປ່ຽງເຫຼົ່ານີ້ຕ້ອງຈັດການກັບການເຄື່ອນໄຫວຂອງນ້ໍາທີ່ສາມາດບີບອັດໄດ້ເຊິ່ງອັດຕາສ່ວນຄວາມກົດດັນແລະເງື່ອນໄຂການໄຫຼຂອງ sonic ມີການປ່ຽນແປງລັກສະນະການຄວບຄຸມໂດຍພື້ນຖານ.

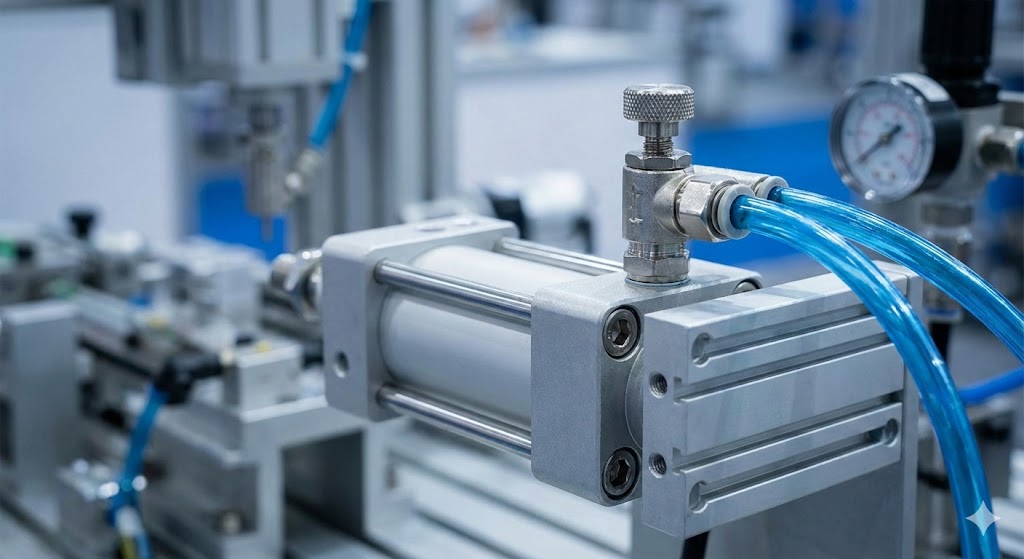

ວາວຄວບຄຸມການໄຫຼຂອງນິວເມຕິກເຮັດວຽກແນວໃດ

ຫນ້າທີ່ພື້ນຖານກ່ຽວຂ້ອງກັບການສ້າງຂໍ້ຈໍາກັດທີ່ມີການປ່ຽນແປງໃນເສັ້ນທາງທາງອາກາດ. ເມື່ອອາກາດບີບອັດຜ່ານທາງຊ່ອງແຄບ, ພະລັງງານຄວາມກົດດັນປ່ຽນເປັນພະລັງງານ kinetic, ຜະລິດຄວາມກົດດັນທີ່ຫຼຸດລົງອັດຕາການໄຫຼລົງລຸ່ມ. ແຕ່ອາກາດທີ່ຖືກບີບອັດມີພຶດຕິກໍາທີ່ແຕກຕ່າງຈາກຂອງແຫຼວທີ່ບໍ່ສາມາດບີບອັດໄດ້, ແນະນໍາຄວາມສັບສົນທີ່ມີຜົນກະທົບຕໍ່ຄວາມຫມັ້ນຄົງຂອງການຄວບຄຸມ.

ລັກສະນະການໄຫຼເຂົ້າທີ່ບີບອັດ

ເມື່ອອາກາດໄຫຼຜ່ານຂໍ້ຈຳກັດ, ຄວາມສຳພັນລະຫວ່າງຄວາມດັນເທິງນ້ຳ ($P_1$) ແລະ ຄວາມດັນລຸ່ມນ້ຳ ($P_2$) ຈະກຳນົດລະບອບການໄຫຼ. ໃນການຫຼຸດລົງຄວາມກົດດັນປານກາງ, ການໄຫຼເພີ່ມຂຶ້ນຕາມອັດຕາສ່ວນກັບຄວາມແຕກຕ່າງຂອງຄວາມກົດດັນ. ຢ່າງໃດກໍຕາມ, ເມື່ອອັດຕາສ່ວນຄວາມກົດດັນ $P_2/P_1$ ຫຼຸດລົງຕໍ່າກວ່າຄ່າທີ່ສໍາຄັນ (ໂດຍປົກກະຕິປະມານ 0.528 ສໍາລັບອາກາດ), ຄວາມໄວການໄຫຼຢູ່ທີ່ຄໍເຖິງຄວາມໄວ sonic ທ້ອງຖິ່ນ. ເງື່ອນໄຂນີ້, ເອີ້ນວ່າການໄຫຼ choked ຫຼື sonic flow, ເປັນຕົວແທນຈໍາກັດພື້ນຖານ.

ໃນ​ການ​ໄຫຼ choked, ການ​ຫຼຸດ​ຜ່ອນ​ຄວາມ​ກົດ​ດັນ​ລົງ​ໃນ​ຕໍ່​ໄປ​ບໍ່​ມີ​ຕໍ່​ໄປ​ອີກ​ແລ້ວ​ເພີ່ມ​ທະ​ວີ​ການ​ຂອງ​ການ​ໄຫຼ​ຂອງ​ມະ​ຫາ​ຊົນ​. ການໄຫຼເຂົ້າໄດ້ຢ່າງມີປະສິດທິພາບ "ສູງສຸດ" ຢູ່ທີ່ຄວາມໄວຂອງສຽງໂດຍຜ່ານຂະຫນາດຂອງຊ່ອງປາກນັ້ນ. ປະກົດການທາງກາຍະພາບນີ້ສະຫນອງຄວາມຫມັ້ນຄົງທີ່ມີຢູ່ໃນລະບົບ pneumatic.

ISO 6358 Flow Rating ມາດຕະຖານ

ຄ່າ Cv ໄຮໂດຼລິກແບບດັ້ງເດີມແມ່ນສັ້ນລົງສໍາລັບການນໍາໃຊ້ນິວເຄຼຍເພາະວ່າພວກມັນອີງໃສ່ການໄຫຼຂອງນ້ໍາທີ່ບໍ່ສາມາດບີບອັດໄດ້. ມາດຕະຖານ ISO 6358 ແກ້ໄຂບັນຫານີ້ດ້ວຍສອງພາລາມິເຕີ:

• Sonic conductance (C):ຄວາມອາດສາມາດໄຫຼສູງສຸດພາຍໃຕ້ເງື່ອນໄຂ choked, ສະແດງອອກໃນ dm³/(s·bar).
• ອັດຕາສ່ວນຄວາມກົດດັນທີ່ສໍາຄັນ (b):ຈຸດປ່ຽນລະຫວ່າງການໄຫຼ subsonic ແລະ sonic (ປົກກະຕິ 0.2 ຫາ 0.5).

ສົມຜົນການໄຫຼໂດຍອີງໃສ່ພາລາມິເຕີເຫຼົ່ານີ້ແມ່ນ:

ສໍາລັບການໄຫຼ choked ເມື່ອ $P_2/P_1 \le b$:

$$ Q = C \cdot P_1 \cdot K_t $$

ສໍາລັບການໄຫຼ subsonic ເມື່ອ $P_2/P_1 > b$:

$$ Q = C \cdot P_1 \cdot K_t \cdot \sqrt{1 - \left(\frac{\frac{P_2}{P_1} - b}{1 - b}\right)^2} $$

ບ່ອນທີ່ $K_t$ ເປັນປັດໄຈການແກ້ໄຂອຸນຫະພູມ.

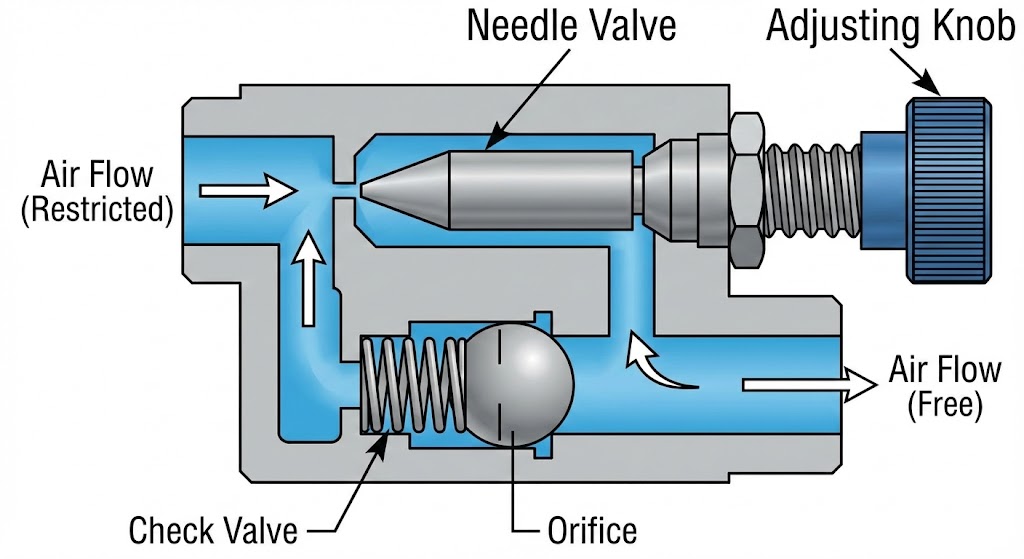

ການກໍ່ສ້າງພາຍໃນແລະອົງປະກອບ

ເຄື່ອງຄວບຄຸມຄວາມໄວປົກກະຕິລວມສອງຫນ້າທີ່ຢູ່ໃນຮ່າງກາຍຫນາແຫນ້ນຫນຶ່ງ: throttling ແລະວາວກວດສອບທິດທາງ.

ວັດສະດຸ Valve Body:ການເລືອກແມ່ນຂຶ້ນກັບສະພາບແວດລ້ອມ. ທອງເຫລືອງທີ່ມີການເຄືອບ nickel ໃຫ້ບໍລິການຄວາມຕ້ອງການຂອງໂຮງງານທົ່ວໄປ, ໃນຂະນະທີ່ອາລູມິນຽມ anodized ຫຼຸດຜ່ອນນ້ໍາຫນັກ. ສະແຕນເລດ (304/316) ເປັນສິ່ງຈໍາເປັນສໍາລັບພື້ນທີ່ລ້າງ, ແລະພາດສະຕິກວິສະວະກໍາ (PBT) ສະເຫນີການແກ້ໄຂນ້ໍາຫນັກເບົາທີ່ມີລາຄາຖືກ.

ການອອກແບບປ່ຽງເຂັມ:ການອອກແບບທີ່ມີຄຸນນະພາບສູງໃຊ້ກະທູ້ທີ່ມີສຽງດີ (10-15 ພືດຫມູນວຽນ) ສໍາລັບການຄວບຄຸມທີ່ຊັດເຈນໃນລະດັບ 10-50 ມມ / ວິນາທີ. ມຸມ tapers ມີຜົນກະທົບເສັ້ນໂຄ້ງລັກສະນະ - tapers ຮູບແຂບສະຫນອງການປ່ຽນແປງອັດຕາສ່ວນ, ໃນຂະນະທີ່ tapers ອັດຕາສ່ວນເທົ່າທຽມກັນສະຫນອງການຄວບຄຸມລະອຽດໃນການເປີດຕ່ໍາ.

ກວດເບິ່ງການຕັ້ງຄ່າວາວ:ປ່ຽງກວດກາແບບປະສົມປະສານອະນຸຍາດໃຫ້ມີການໄຫຼຢ່າງເສລີໃນດ້ານປີ້ນກັບກັນ. ປະເພດປະທັບຕາປາກມີຄວາມຫນາແຫນ້ນແຕ່ອາດຈະຮົ່ວໄຫຼໃນຄວາມກົດດັນຕ່ໍາ; ປະເພດບານຫຼື poppet ສະຫນອງການປິດທີ່ແຫນ້ນກວ່າແຕ່ຕ້ອງການພື້ນທີ່ຫຼາຍ.

Meter-In vs Meter-Out ຍຸດທະສາດການຄວບຄຸມ

ຕໍາແຫນ່ງການຕິດຕັ້ງໂດຍພື້ນຖານຜົນກະທົບຕໍ່ພຶດຕິກໍາຂອງລະບົບ. ຄວາມແຕກຕ່າງນີ້ເຮັດໃຫ້ເກີດບັນຫາໃນພາກສະຫນາມຫຼາຍກ່ວາລັກສະນະອື່ນໆຂອງການຄວບຄຸມການໄຫຼຂອງລົມ.

ການ​ຄວບ​ຄຸມ​ອຸ​ປະ​ກອນ​ອອກ​ອາ​ກາດ (ການ​ຈໍາ​ກັດ​ການ​ສູນ​ເສຍ​)

ໃນການຕັ້ງຄ່ານີ້, ປ່ຽງກວດອະນຸຍາດໃຫ້ມີການໄຫຼເຂົ້າຂອງກະບອກສູບໂດຍບໍ່ເສຍຄ່າໃນຂະນະທີ່ເຂັມຈໍາກັດການລະບາຍອາກາດອອກຈາກຫ້ອງກົງກັນຂ້າມ. ຫຼັກການເຮັດວຽກສ້າງເບາະຄວາມກົດດັນ. ເມື່ອລູກສູບເຄື່ອນຍ້າຍ, ອາກາດລະບາຍອາກາດຈະສ້າງຄວາມກົດດັນດ້ານຫຼັງ, ປັບປຸງຄວາມແຂງ ແລະປ້ອງກັນການເລື່ອນ.

ການ​ຄວບ​ຄຸມ​ການ​ວັດ​ແທກ (ການ​ຈໍາ​ກັດ​ການ​ສະ​ຫນອງ​)

ບ່ອນນີ້ເຂັມຈຳກັດອາກາດທີ່ເຂົ້າມາ ໃນຂະນະທີ່ລະບາຍອາກາດອອກຢ່າງເສລີ. ນີ້ມັກຈະເຮັດໃຫ້ການເຄື່ອນໄຫວທີ່ບໍ່ຫມັ້ນຄົງ ("ກະຕຸກ") ເພາະວ່າຄວາມກົດດັນຂອງຫ້ອງສະຫນອງຫຼຸດລົງເມື່ອປະລິມານເພີ່ມຂຶ້ນ, ເຮັດໃຫ້ piston ຢຸດຈົນກ່ວາຄວາມກົດດັນຈະສ້າງໃຫມ່.

ການປຽບທຽບລັກສະນະການຄວບຄຸມ

ລັກສະນະ	ແມັດອອກ (ໄອເສຍ)	Meter-In (ການສະຫນອງ)
Motion Smooth	ດີເລີດ (ປ້ອງກັນການເລື່ອນ)	ອ່ອນເພຍ (ມັກກະຕຸກ)
ການຈັດການການໂຫຼດ	ການປຽກທີ່ດີສໍາລັບການໂຫຼດເກີນ	ສ່ຽງຕໍ່ການແລ່ນໜີດ້ວຍການໂຫຼດແຮງໂນ້ມຖ່ວງ
ຄວາມໝັ້ນຄົງຄວາມໄວ	ສູງ (ຜົນກະທົບ cushion)	ການປ່ຽນແປງ (ຂຶ້ນກັບການສະຫນອງ)
ຄໍາຮ້ອງສະຫມັກທີ່ດີທີ່ສຸດ	ກະບອກສູບສອງຄັ້ງ	ກະບອກສູບດ່ຽວ

ຂະບວນການເລືອກວາວ ແລະຂະໜາດ

ຂະຫນາດທີ່ເຫມາະສົມປ້ອງກັນບໍ່ໃຫ້ປ່ຽງ undersized ທີ່ຈໍາກັດແຮງ actuator ແລະປ່ຽງ oversized ທີ່ເສຍສະລະການແກ້ໄຂການຄວບຄຸມຄວາມໄວ.

ເລີ່ມຕົ້ນໂດຍການຄິດໄລ່ການໄຫຼທີ່ຕ້ອງການໂດຍອີງໃສ່ຂໍ້ມູນສະເພາະຂອງກະບອກສູບ:

$$ Q = \frac{A \cdot L \cdot 60}{t} $$

ບ່ອນທີ່ $A$ ແມ່ນພື້ນທີ່ piston (cm²), $L$ ແມ່ນຄວາມຍາວ stroke (cm), ແລະ $t$ ແມ່ນ stroke time (ວິນາທີ).

ການຫຼຸດລົງຄວາມກົດດັນ:ຈໍາກັດການຫຼຸດລົງຄວາມກົດດັນໃນທົ່ວປ່ຽງກັບ 0.5-1.0 bar ຢູ່ທີ່ອັດຕາການໄຫຼ. ຫຼຸດລົງພະລັງງານສິ່ງເສດເຫຼືອທີ່ສູງຂຶ້ນ; ການຫຼຸດລົງທີ່ຕໍ່າທີ່ສຸດຊີ້ໃຫ້ເຫັນວາວຂະຫນາດໃຫຍ່ທີ່ມີຄວາມລະອຽດບໍ່ດີ.

ການຕິດຕັ້ງແລະການແກ້ໄຂບັນຫາ

ຕິດຕັ້ງປ່ຽງຄວບຄຸມການໄຫຼເຂົ້າໃກ້ກັບພອດກະບອກເປັນພາກປະຕິບັດ. ການແລ່ນທໍ່ຍາວສ້າງປະລິມານການບີບອັດທີ່ເຮັດຫນ້າທີ່ເປັນພາກຮຽນ spring ທາງອາກາດ, ການຕອບສະຫນອງທີ່ຊຸດໂຊມ.

ການປັບຕົວເບື້ອງຕົ້ນ:ເລີ່ມຕົ້ນດ້ວຍເຂັມ 3-4 ຫັນເປີດ. ຖ້າຕິດຂັດ, ໃຫ້ກວດສອບການຄວບຄຸມແມັດອອກ. ຖ້າການເຄື່ອນໄຫວໄວເກີນໄປ, ໃຫ້ປິດຄ່ອຍໆໃນເທື່ອລະສີ່ຮອບ.

ສະຖານະການແກ້ໄຂບັນຫາທົ່ວໄປ

ອາການ	ສາເຫດທີ່ເປັນໄປໄດ້	ການແກ້ໄຂ
ການເຄື່ອນໄຫວກະຕຸກ (ໄມ້ເລື່ອນ)	ການຄວບຄຸມແມັດໃນກະບອກສູບ double-acting	ປັບ​ຕັ້ງ​ຄ່າ​ເປັນ​ແມັດ​ອອກ​ຄືນ​ໃໝ່
ຄວາມ​ໄວ​ປ່ຽນ​ແປງ​ໃນ​ລະ​ດັບ​ກາງ​	ການເຫນັງຕີງຂອງຄວາມກົດດັນຂອງການສະຫນອງ	ຕິດຕັ້ງເຄື່ອງຄວບຄຸມສະເພາະ
ບໍ່ມີການຄວບຄຸມຄວາມໄວ	ການປົນເປື້ອນຫຼືເຂັມຫັກ	ກວດກາການກັ່ນຕອງ; ປ່ຽນວາວ
ກະບອກສູບລອຍຫຼັງຈາກຢຸດ	ກວດສອບການຮົ່ວໄຫຼພາຍໃນປ່ຽງ	ປ່ຽນວາວ; ກວດເບິ່ງການປົນເປື້ອນ

ຊີວິດການບໍາລຸງຮັກສາແລະການບໍລິການ

ປ່ຽງຄວບຄຸມການໄຫຼຂອງນິວເມຕິກມີຄຸນສົມບັດເປັນອົງປະກອບບໍາລຸງຮັກສາຕ່ໍາ, ແຕ່ການກວດກາເປັນປົກກະຕິປ້ອງກັນຄວາມລົ້ມເຫຼວທີ່ບໍ່ຄາດຄິດ.

ໃນຂະນະທີ່ລະບົບອຸດສາຫະກໍາພັດທະນາ, ການຄວບຄຸມການໄຫຼຂອງ pneumatic ປັບຕົວໂດຍການລວມເອົາເຊັນເຊີແລະການເຊື່ອມຕໍ່ເຄືອຂ່າຍ. ໃນຂະນະທີ່ເຄື່ອງກະຕຸ້ນໄຟຟ້າທີ່ພົ້ນເດັ່ນຂື້ນສະເຫນີຄວາມແມ່ນຍໍາ, pneumatics ຍັງຄົງດີກວ່າສໍາລັບການນໍາໃຊ້ຄວາມໄວສູງ, ເສັ້ນເລືອດຕັນໃນສັ້ນ, ບັນຍາກາດລະເບີດ, ແລະສະພາບແວດລ້ອມການລ້າງບ່ອນທີ່ຄວາມທົນທານຕໍ່ overload ທີ່ເຂັ້ມແຂງແມ່ນຕ້ອງການ.
