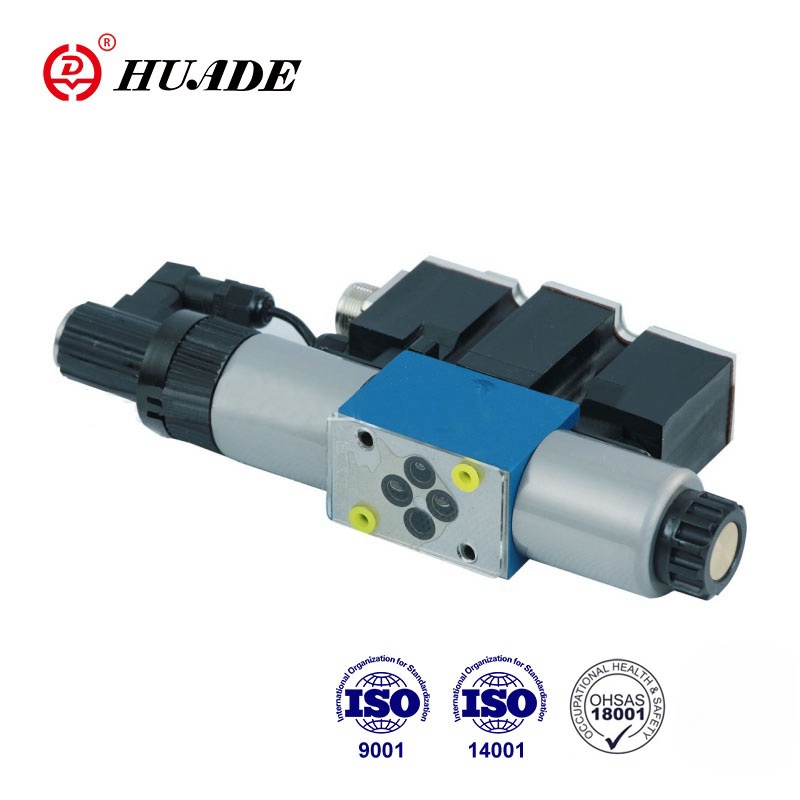

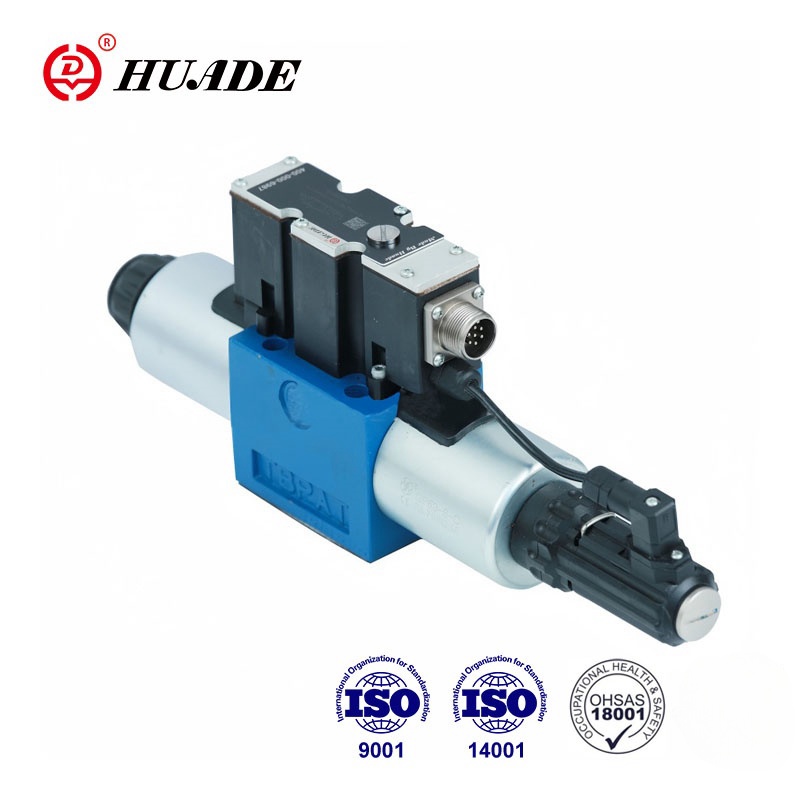

ປ່ຽງ 4Wree-2x -2x ແມ່ນວາວທີ່ມີການກະທໍາໂດຍກົງທີ່ດໍາເນີນງານໂດຍການໃຊ້ solenoid ອັດຕາສ່ວນທີ່ຈະຄວບຄຸມກະແສແລະການນໍາທາງຂອງແຫຼວໄຮໂດຼລິກ. ການຄວບຄຸມຂອງ electromagnet ສາມາດບັນລຸໄດ້ໂດຍຜ່ານເຄື່ອງຂະຫຍາຍສຽງທີ່ສ້າງມາ. ການປະຕິບັດຜະລິດຕະພັນແມ່ນເຂົ້າກັນໄດ້ກັບຊຸດ 4Wroth-2x ຂອງ Rexroth-2x.
| ໄຮໂດຼລິກ | |||
| ຂະຫນາດ | 6 | 10 | |
| ຄວາມກົດດັນໃນການເຮັດວຽກ | Ports A, P, B | 31.5 | 31.5 |
| ພອດ t | 21 | 21 | |
| ການໄຫລຂອງ nominal qvnom ທີ່△ p = 1mpa (l / ນາທີ) | 8,16,32 | 25,50,75 | |
| ສູງສຸດທີ່ເຄຍ. ການໄຫລວຽນທີ່ອະນຸຍາດ (l / ນາທີ) | 80 | 180 | |
| ລະດັບຂອງການປົນເປື້ອນ (μm) | ≤20 (ແນະນໍາ 10) | ||
| hysteresis (%) | ≤0.1 | ||
| ການປີ້ນກັບກັນ (%) | ≤0.05 | ||
| ຄວາມອ່ອນໄຫວຂອງການຕອບຮັບ (%) | ≤0.05 | ||
| ນ້ໍາລັບ | ນໍ້າມັນແຮ່ທາດ, ວິຊາຊີບຟອສເຟດ | ||
| ລະດັບ Viscosity MM2 / s | 20 ເຖິງ 380 | ||
| ລະດັບອຸນຫະພູມອາກາດລ້ອມຮອບ (℃) | 4WRE | -20 ເຖິງ +70 | |
| 4Wree | -20 ເຖິງ +50 | ||
| ນ້ໍາຫນັກ (ກິໂລ) | 4WRE | 2.2 | 6.3 |
| 4Wree | 2.4 | 6.5 | |
| ໄຟຟ້າ (ເອເລັກໂຕຣນິກປະສົມປະສານ) | |||
| ຂະຫນາດ | 6 | 10 | |
| ປະເພດຂອງການສະຫນອງ | DC | DC | |
| ກະແສໄຟຟ້າອາຍຸ (v) | 24 | ||
| ປະຈຸບັນທີ່ບໍ່ມີຊື່ຂອງ solenoid (ກ) | 2.5 | ||
| ຄວາມຕ້ານທານ coil solenoid (ω) | Coil ຕ້ານທານຢູ່ທີ່ 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| ຫນ້າທີ່ | ຈໍານວນ 100% | ||
| ອຸນຫະພູມ Max.coil (℃) | ເຖິງ 150 | ||
| ການສນວນກັບ DIN40050 | IP65 | ||
| ຂໍ້ມູນດ້ານເຕັກນິກຂອງເຄື່ອງຂະຫຍາຍສຽງທີ່ກ່ຽວຂ້ອງ | |||
| ເຄື່ອງຂະຫຍາຍທີ່ກ່ຽວຂ້ອງ | 4WRE | HD-vt-vrpa2 -.- 1X / | HD-vt-vrpa2 -.- 1X / |
| 4Wree | HD-vt-4Wree6-2x | HD-vt-4Wree10-2 | |
| ແຮງດັນ | vltage nominal vdtage vDC | 24 | |
| ມູນຄ່າການຈໍາກັດຕ່ໍາກວ່າ v | 19.4 | ||
| ຄຸນຄ່າຈໍາກັດເທິງ v | 35 | ||
| ເຄື່ອງຂະຫຍາຍໄຟຟ້າ | imax a | <2 | |
| ກະຕຸ້ນໃນປະຈຸບັນ a | 3 | ||
ຄຸນນະສົມບັດ:
▶ວາວທີ່ມີການຄວບຄຸມໂດຍກົງໂດຍກົງສໍາລັບການຄວບຄຸມທິດທາງແລະຂະຫນາດຂອງກະແສ
▶ສໍາລັບ subplate mounting
▶ຄວາມຄິດເຫັນຂອງຕໍາແຫນ່ງໄຟຟ້າ
▶ພາກຮຽນ spring ຄວບຄຸມສູນຄວບຄຸມສະຖານທີ່
▶ພິມ 4Wree, Valve Electronics ທີ່ມີອິນເຕີເຟດ A1 ຫຼື F1 ຫຼື F1
▶ການກະທໍາແມ່ນໂດຍ solenional ສ່ວນເທົ່າກັບດ້ານກາງກັບເສັ້ນສູນກາງແລະຊຸດທີ່ຖອດອອກໄດ້
▶ Valve ແລະການຄວບຄຸມເອເລັກໂຕຣນິກຈາກແຫຼ່ງຫນຶ່ງ
ຄໍາຮ້ອງສະຫມັກ:
ວາວອະນຸຍາດ 4Wree-2X ສາມາດໃຊ້ໃນຂົງເຂດຕ່າງໆເຊັ່ນ: ເຄື່ອງມື, ອຸດສາຫະກໍາເບົາ, ການຂຸດຄົ້ນ, ອາວະກາດ, ແລະອື່ນໆ
ວາວ 4/2 ແລະ 4/3 ແມ່ນສ່ວນປະກອບທາງດ້ານການແຜ່ລາມແມ່ນຖືກຄວບຄຸມໂດຍກົງຂອງການອອກແບບ subplate.
ພວກມັນຖືກດໍາເນີນງານໂດຍ solenional ສັດສ່ວນເທົ່າກັບສາຍກາງແລະວົງແຫວນທີ່ຖອດອອກໄດ້. solenoids ແມ່ນຖືກຄວບຄຸມທີ່ຖືກຄວບຄຸມໂດຍເອເລັກໂຕຣນິກຄວບຄຸມແບບປະສົມປະສານ.
ລາຍລະອຽດທີ່ເປັນປະໂຫຍດ:
ດ້ວຍ solenoids (5 ແລະ 6), de-soficized, spool ຄວບຄຸມ (2) ແມ່ນຈັດຂື້ນໃນຕໍາແຫນ່ງກາງໂດຍການບີບອັດ
ການດໍາເນີນງານໂດຍກົງຂອງ spool ໂດຍກົງຂອງ spool (2) ໂດຍການສ້າງຄວາມເຂັ້ມແຂງໃຫ້ແກ່ຫນຶ່ງໃນ solenional ອັດຕາສ່ວນຮ້ອຍ, ເຊັ່ນ: .g. ການຄວບຄຸມຂອງ solenoid "b" (6)
→ການເຄື່ອນໄຫວຂອງ spool ຄວບຄຸມ (2) ຢູ່ເບື້ອງຊ້າຍຂອງອັດຕາສ່ວນກັບສັນຍານການປ້ອນຂໍ້ມູນໄຟຟ້າ
→ການເຊື່ອມຕໍ່ຈາກ p ເຖິງ A ແລະ B to T ຜ່ານ orifice ເຊັ່ນ: ພາກສ່ວນຂ້າມທີ່ມີລັກສະນະກະແສທີ່ກ້າວຫນ້າ
de-energizing ຂອງ solenoid (6)
→ Spool ຄວບຄຸມ (2) ຖືກສົ່ງກັບຄືນສູ່ຕໍາແຫນ່ງກາງໂດຍຜ່ານລະດູໃບໄມ້ປົ່ງໃນລະດູໃບໄມ້ປົ່ງ (3)
HD-4Wree ... A-2 ເທົ່າ
ໃນສະພາບການທີ່ແຂງແຮງຂອງ spool (2) ແມ່ນຈັດຂື້ນໃນຕໍາແຫນ່ງສູນກາງກົນຈັກໂດຍ Solenoid Return Spalings. ນີ້, ສໍາລັບສັນຍາລັກຂອງ spool "V", ບໍ່ກ່ຽວຂ້ອງກັບຕໍາແຫນ່ງສູນໄຮໂດຼລິກ! ໃນເວລາທີ່ວົງຈອນຄວບຄຸມໄຟຟ້າປິດວົງຈອນປິດແມ່ນປິດແລ້ວ spool ແມ່ນຕັ້ງຢູ່ໃນຕໍາແຫນ່ງສູນໄຮໂດຼລິກ.
ການອອກແບບ:
ວາວພື້ນຖານປະກອບດ້ວຍ:
•ທີ່ຢູ່ອາໃສ (1) ກັບໃບຫນ້າ MountInQ
• spool control (2) ກັບການບີບອັດຂອງພາກຮຽນ spring (3 ແລະ 4)
• solenoids (5 ແລະ 6) ທີ່ມີກະທູ້ກາງ
• PROVENTCHER (7)
•ເອເລັກໂຕຣນິກຄວບຄຸມແບບປະສົມປະສານແບບປະສົມປະສານທາງເລືອກ (8)
•ການປັບຈຸດສູນກາງ (9) ສາມາດເຂົ້າເຖິງໄດ້ຜ່ານ PG 13.5 ແລະຈຸດສູນໄຟຟ້າແມ່ນສາມາດເຂົ້າເຖິງໄດ້ຜ່ານ PG 7 (10) (ປະເພດ 4Wree)
ສັນຍາລັກຂອງ Directional Directional Valve 4Wree-2x
