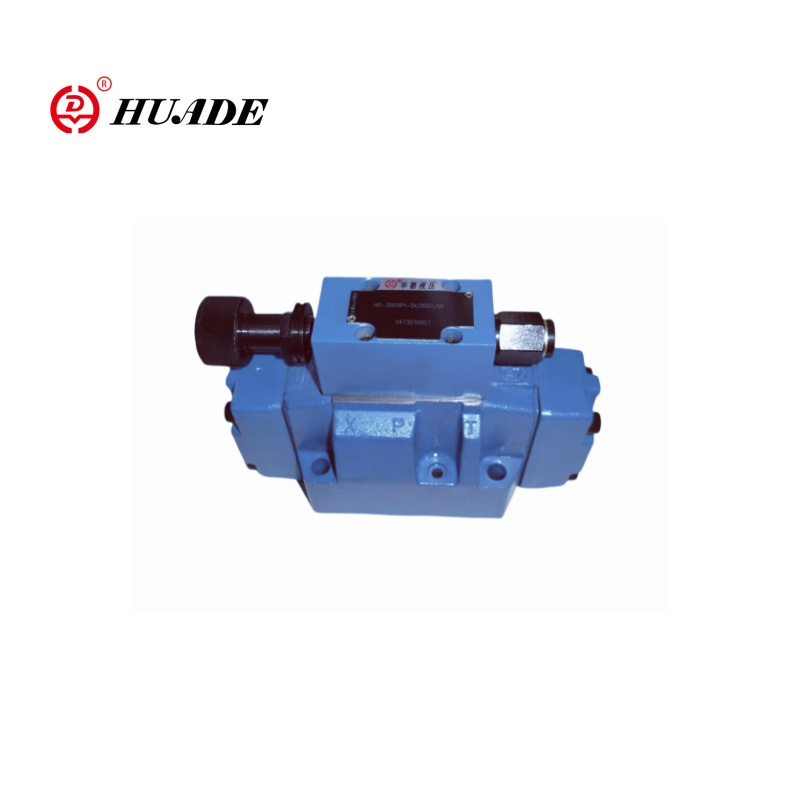

ນັກບິນທົດລອງໄດ້ດໍາເນີນງານຄວາມກົດດັນຂອງອັດຕາສ່ວນທາງສາມວິທີການຫຼຸດຜ່ອນຄວາມກົດດັນຂອງວາວ 3DR16P-5x ແມ່ນອົງປະກອບຄວບຄຸມໄຮໂດຼລິກທີ່ມີປະສິດຕິພາບສູງ. ການຫຼຸດຜ່ອນຄວາມກົດດັນຂອງສັດສ່ວນຂອງ Huade XR16P-5X ສ່ວນໃຫຍ່ແມ່ນໃຊ້ໃນການຫຼຸດຜ່ອນແລະຈໍາກັດຄວາມກົດດັນຂອງລະບົບເພື່ອຮັບປະກັນລະດັບຄວາມກົດດັນຂອງໄຮໂດຼລິກ. 3DR16P-5x, ບ່ອນທີ່ "3DR" ສະແດງເຖິງການຫຼຸດຜ່ອນຊຸດຂອງປ່ຽງ 3 ເສັ້ນ, "P" ສະແດງເຖິງລະຫັດຄວາມກົດດັນ, ແລະ "5x" ສະແດງລະຫັດການຕັ້ງຄ່າ. ວາວອະວະກາດ 3DR16P -5X -5X ສາມາດທົດແທນຮູບແບບດຽວກັນທີ່ສະເຫນີໂດຍ Rexroth.
| ສາຂາ | ||
| ນ້ໍາຫນັກ kg | 8 | |
| ຕໍາແຫນ່ງຕິດຕັ້ງ | ທີ່ເລືອກໄດ້ | |
| ລະດັບອຸນຫະພູມອາກາດລ້ອມຮອບ℃ | -30 ເຖິງ + 50 | |
| ໄຮໂດຼລິກ | ||
| ແຖບຄວາມກົດດັນຂອງ NOMINAL | 315 | |
| ຄວາມກົດດັນຂອງການປະຕິບັດງານສູງສຸດ | -port p bar | 315 |
| -port ແຖບ | 250 | |
| - Port y Bar | ແຍກຕ່າງຫາກແລະກົດດັນໃຫ້ຖັງ | |
| ການຕັ້ງຄ່າຄວາມກົດດັນ | - ເບຕົງ | ຂື້ນກັບກະແສ |
| -Maximumit Bar | 50; 100; 200; 250 | |
| ການໄຫລວຽນສູງສຸດ l / min | 220 | |
| ນ້ໍາໄຮໂດຼລິກ | ນ້ໍາມັນແຮ່ທາດ (HL, HLP) ເຖິງ DIN 51524 1); ທາດແຫຼວໄຮໂດຼລິກທີ່ເຮັດໃຫ້ມີຄວາມຄ່ອງແຄ້ວດ້ານຊີວະພາບໃນ VDMA 24568 (ເບິ່ງ RE 90221); hetg (ນ້ໍາມັນແກ່ນທີ່ແຂງແຮງ) 1); hepg (polyglycols) 2); hees (synter ສັງເຄາະ) 2); ທາດແຫຼວໄຮໂດຼລິກອື່ນໆຕາມການຮ້ອງຂໍ | |
| ລະດັບອຸນຫະພູມໄຮໂດຼລິກ℃ | -30 ເຖິງ +80 (NBR ປະທັບຕາ) -20 ຫາ +80 (ປະທັບຕາ FKM) | |
| ercosity ລະດັບ mm2/ s | 10 ເຖິງ 800 | |
| max ທີ່ອະນຸຍາດ. ລະດັບຂອງການປົນເປື້ອນຂອງນ້ໍາໄຮໂດຼລິກ - ຫ້ອງຮຽນຄວາມສະອາດເປັນ ISO 4406 (C) | ຫ້ອງ 20/18/15/15 3 | |
ຄຸນນະສົມບັດ:
▶ວາວສໍາລັບການຫຼຸດຜ່ອນ (p ເຖິງ a) ແລະຈໍາກັດ (ເປັນ t) ລະບົບ
▶ສໍາລັບ subplate mounting
▶ 4 ການໃຫ້ຄະແນນຄວາມກົດດັນ
▶ 4 ອົງປະກອບດັດປັບ, ເປັນທາງເລືອກ:
●ຫມູນຫມູນວຽນ
●ເສອແຂນທີ່ມີ hexagon ແລະຫລວງປ້ອງກັນ
ant Rotary Knobable Knob ທີ່ມີຂະຫນາດ
rotary ຕູທີ່ມີຂະຫນາດ
ຄໍາຮ້ອງສະຫມັກ:
ຄວາມກົດດັນຂອງສັດສ່ວນການຫຼຸດຜ່ອນຄວາມກົດດັນຂອງປ່ຽງ - 5x ແມ່ນເຫມາະສົມສໍາລັບລະບົບໄຮໂດຼລິກເຊິ່ງຕ້ອງການການຄວບຄຸມຄວາມກົດດັນສູງ, ເຄື່ອງຈັກກໍ່ສ້າງ, ແລະອຸປະກອນການຜະລິດທີ່ມີຄວາມແມ່ນຍໍາສູງ.
ປ່ຽງຄວບຄຸມຄວາມກົດດັນຂອງປະເພດ 3DR ແມ່ນການທົດລອງການຫຼຸດຜ່ອນຄວາມກົດດັນ 3 ເສັ້ນເພື່ອເຮັດໃຫ້ມີຄວາມກົດດັນໃນການບັນເທົາທຸກຄວາມກົດດັນສໍາລັບວົງຈອນມັດທະຍົມ. ພວກມັນຖືກນໍາໃຊ້ເພື່ອຫຼຸດຜ່ອນຄວາມກົດດັນຂອງລະບົບ.

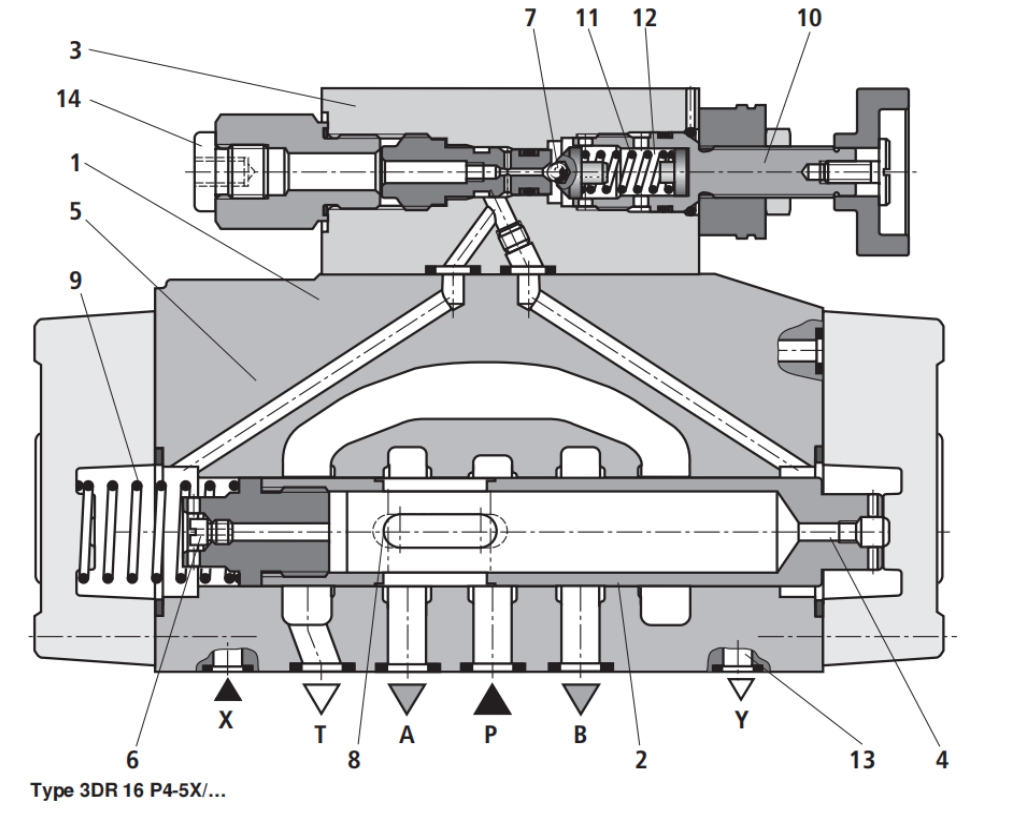

ປ່ຽງຫຼຸດຜ່ອນຄວາມດັນໂດຍພື້ນຖານແລ້ວປະກອບດ້ວຍວາວຕົ້ນຕໍ (1) ດ້ວຍ spool control (2) ແລະວາວຄວບຄຸມທົດລອງ (3) ດ້ວຍອົງປະກອບການປັບຄວາມກົດດັນ (10).
ໃນຕໍາແຫນ່ງເລີ່ມຕົ້ນ, ວາວເປີດແລ້ວ. ນ້ໍາບົບໄຮໂດຼລິກສາມາດໄຫຼຈາກຊ່ອງທາງ P ເພື່ອຊ່ອງທາງໂດຍບໍ່ມີຂໍ້ຈໍາກັດໃດໆ.
ຄວາມກົດດັນໃນຊ່ອງທາງ A ແມ່ນຖືກນໍາໃຊ້ຜ່ານ Bore (4) ໄປທີ່ພື້ນທີ່ Spool ກົງກັນຂ້າມກັບພາກຮຽນ spring compression (9). ໃນເວລາດຽວກັນ, ຄວາມກົດດັນຈະຖືກນໍາໃຊ້ຜ່ານ orifice (6) ໄປທາງຂ້າງຂອງ Spring Load ຂອງ Spool (2) ແລະຜ່ານບານ (7) ໃນການທົດລອງວາວຄວບຄຸມ
ອີງຕາມການກໍານົດການກໍານົດຂອງລະດູໃບໄມ້ປົ່ງໃນລະດູໃບໄມ້ປົ່ງ (11) ຫຼືໃນຊ່ອງທາງການຄ້າ (7) ແລະໃນຊ່ອງທາງການຄວບຄຸມ (2) ໃນຕໍາແຫນ່ງທີ່ເປີດ. ນ້ໍາໄຫຼໄຮໂດຼລິກໄຫຼລົງຈາກຊ່ອງທາງຄວບຄຸມ
spool spool (2) ຍ້າຍໄປທີ່ຕໍາແຫນ່ງທີ່ປິດ. ຄວາມກົດດັນທີ່ກໍານົດໄວ້ແມ່ນບັນລຸໄດ້ເມື່ອຄວາມກົດດັນໃນຊ່ອງທາງ A ແລະຄວາມກົດດັນທີ່ກໍານົດໃນລະດູໃບໄມ້ປົ່ງ (11)
ຍອດເງິນ.
ໃນເວລາທີ່ຄວາມກົດດັນໃນຊ່ອງທາງການເພີ່ມຂື້ນຕື່ມອີກຕໍ່ການສະແດງໃນການສະແດງໃຫ້ເຫັນກ່ຽວກັບການສະແດງ, ການຄວບຄຸມ spool (2) ຖືກຍູ້ຕ້ານການບີບອັດໃນລະດູໃບໄມ້ປົ່ງ (9). ນີ້ເປີດການເຊື່ອມຕໍ່ລະຫວ່າງຊ່ອງທາງ T ແລະຊ່ອງທາງ A VIVE ໂດຍຜ່ານທີ່ດິນຄວບຄຸມ (8) ໃນ spool ຄວບຄຸມ (2). ປະລິມານຂອງນ້ໍາໄຮໂດຼລິກທີ່ປ່ອຍໃຫ້ຖັງໃສ່ຖັງທີ່ຮັບປະກັນວ່າຄວາມກົດດັນຈະບໍ່ເພີ່ມຂື້ນອີກຕໍ່ໄປ.
ນ້ໍາມັນທົດລອງໃຊ້ສະເຫມີພາຍນອກຈາກຫ້ອງຮຽນ spring (12) ຜ່ານເສັ້ນທົດລອງ (13) ທີ່ Port Y. ມັນຕ້ອງຖືກສົ່ງຄືນຢູ່ທີ່ຄວາມກົດດັນສູນ.
ພອດວັດຄວາມດັນ (14) ອະນຸຍາດໃຫ້ມີຄວາມກົດດັນທີ່ຫຼຸດລົງໃນຊ່ອງທາງ A ເພື່ອກວດກາ.
