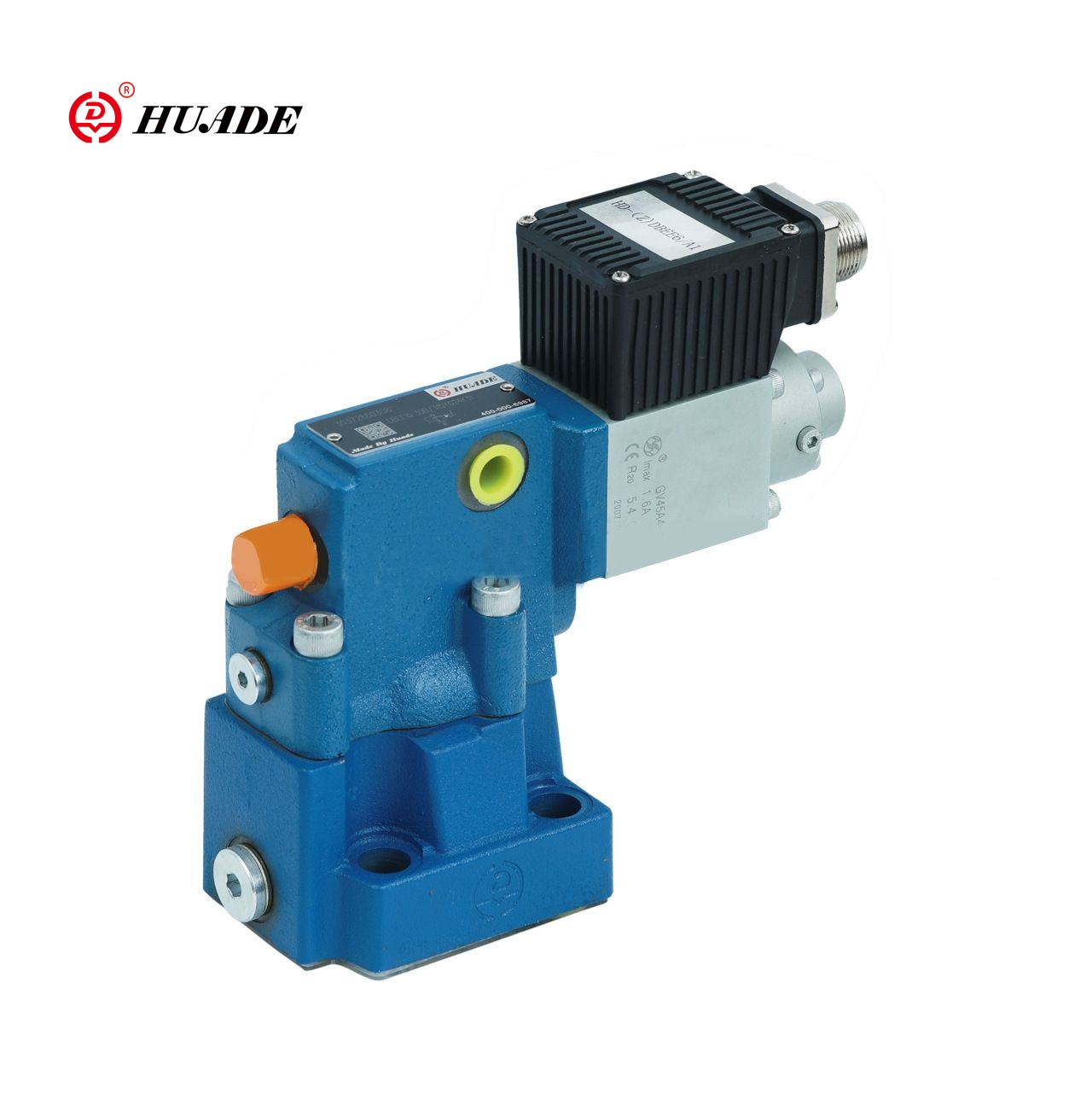

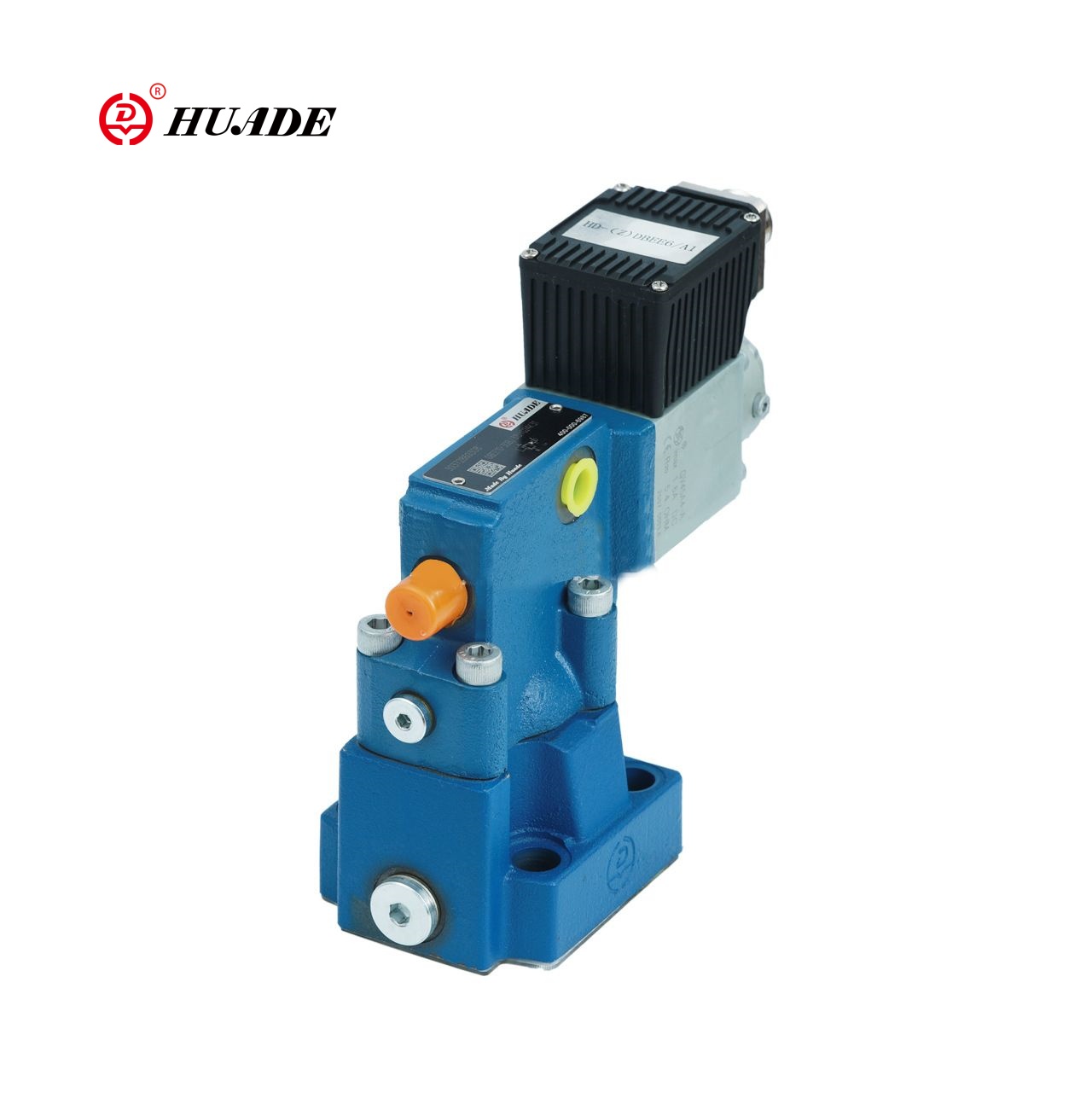

ປ່ຽງບັນເທົາທຸກອັດຕາສ່ວນ zdbee-1x ແມ່ນປ່ຽງບັນເທົາທຸກທີ່ໃຊ້ໃນການທົດລອງ, ເຊິ່ງຖືກຂັບເຄື່ອນໂດຍ solenoid ອັດຕາສ່ວນເທົ່ານັ້ນເພື່ອບັນລຸຄວາມກົດດັນຂອງລະບົບທີ່ບໍ່ມີຄວາມກົດດັນແລະຄວາມກົດດັນທີ່ຊັດເຈນ. ປ່ຽງທີ່ມີສັດສ່ວນນີ້ສາມາດທົດແທນຮູບແບບດຽວກັນໄດ້ຢ່າງສົມບູນຈາກ Rexroth. ປ່ຽງໄຮໂດຼລິກທີ່ຮັບຮອງເອົາມາດຕະຖານດຽວກັນກັບ Rexroth, ແຕ່ວ່າລາຄາແມ່ນຕ່ໍາກວ່າ.
| ສາຂາ | ||
| ການຕິດຕັ້ງ | ທີ່ເລືອກໄດ້ | |
| ລະດັບ temperue ການເກັບຮັກສາ (℃) | -20 ເຖິງ +80 | |
| ລະດັບອຸນຫະພູມອາກາດລ້ອມຮອບ | DBE ແລະ ZDBE (℃) | -20 ເຖິງ + 70 |
| DBee ແລະ Zdbee (℃) | -20 ເຖິງ +50 | |
| ນ້ໍາຫນັກ | DBE ແລະ ZDBE (ກິໂລ) | 2.4 |
| dbee ແລະ zdbee (ກິໂລ) | 2.5 | |
| ເຄື່ອງໄຮໂດຼລິກ (ວັດແທກທີ່ʋ = 46 MM2 MM2 / s ແລະ T = 40 ° C ± 5 ℃ | ||
| ສູງສຸດທີ່ເຄຍ. ຄວາມກົດດັນໃນການເຮັດວຽກ | Ports P: P1-P2: A1-A1-A2: B1-B2 MPA | 31.5 |
| Port T MPA | 5 | |
| ສູງສຸດທີ່ເຄຍ. ຄວາມກົດດັນທີ່ແກ້ໄຂ | ຄວາມກົດດັນຂັ້ນຕອນ 5 MPA | 5 |
| ຂັ້ນຕອນຂອງການກົດດັນ 10 MPA | 10 | |
| ຄວາມກົດດັນຂັ້ນຕອນ 20 MPA | 20 | |
| ຂັ້ນຕອນຂອງຄວາມກົດດັນ 31.5 MPA | 31.5 | |
| min. ຄວາມກົດດັນທີ່ສາມາດແກ້ໄຂໄດ້ທີ່ມູນຄ່າສັນຍານ 0 MPA | ເບິ່ງເສັ້ນໂຄ້ງທີ່ມີລັກສະນະ | |
| ພອດຄວາມກົດດັນຄືນ A; ມີລະບາຍນ້ໍາມັນພາຍນອກ (y) | ແຍກແລະຢູ່ໃນຄວາມກົດດັນສູນກັບຖັງ | |
| Flow Flow Fle Slood l / min | 0.6O1.2 | |
| ສູງສຸດທີ່ເຄຍ. Flow L / MIN | 30 | |
| ນ້ໍາລັບ | ນ້ໍາມັນແຮ່ທາດ (HL, HLP) ເຖິງ DIN 51 524 | |
| ຄວາມກົດດັນໃນລະດັບອຸນຫະພູມນ້ໍາ | -20to + 80 | |
| ລະດັບ Viscosity MM2 / s | 15 ເຖິງ 380 | |
| ໄຟຟ້າ | 24V DC | |
| min.control ປະຈຸບັນ (ma) | 100 | |
| max.control ປະຈຸບັນ ma | 1600 | |
| ການຕ້ານທານ coil solenoid | ມູນຄ່າເຢັນຢູ່ທີ່ 20 ° C (ω) | 0.54 |
| ມູນຄ່າ Max.Warm (ω) | 7.8 | |
| ຫນ້າທີ່ | 100 | |
| ການເຊື່ອມຕໍ່ໄຟຟ້າ | DBE ແລະ ZDBE | ດ້ວຍສ່ວນປະກອບທີ່ສຽບໃສ່ໃນວັນທີ 175 30 301 ~ 803 |
| ຕົວເຊື່ອມຕໍ່ສຽບໃນ Din En 175 301-803 | ||
| DBee ແລະ Zdbee | ດ້ວຍສ່ວນປະກອບຂອງ PLUG TOE DLN 43 563-AM6-3 | |
| TOEG-IN TOE DIN 43 563-BF6-3 | ||
| ການປ້ອງກັນວາວໃຫ້ແກ່ DIN 40 050 | IP 65 | |
| ຄວບຄຸມເອເລັກໂຕຣນິກສໍາລັບ DBEE ແລະ ZDBEE | ປະສົມປະສານເຂົ້າໃນປ່ຽງ | |
| ສໍາລັບ DBE ແລະ ZDBE | ||
| ເຄື່ອງຂະຫຍາຍສຽງໃນ Eurocard ຮູບແບບການປຽບທຽບຮູບແບບ | HD-vt-vspa1-1-1X / | |
ຄຸນນະສົມບັດ:
▶ Valve ສໍາລັບຈໍາກັດຄວາມກົດດັນຂອງລະບົບ
▶▶uationuation via viauationuation via vari susnoids ສັດສ່ວນ
▶ສໍາລັບ subplate mounting ຫຼືການອອກແບບແຜ່ນ sandwich
▶ວາວແລະຄວບຄຸມເອເລັກໂຕຣນິກຈາກແຫຼ່ງດຽວ
▶ HD-ZDBEE ທີ່ມີເອເລັກໂຕຣນິກຄວບຄຸມແບບປະສົມປະສານ
ຕົວຢ່າງການແຜ່ກະຈາຍ
②ເອົາໃຈໃສ່ແລະລົງທາງຍ່າງ
ຄໍາຮ້ອງສະຫມັກ:
ປ່ຽງບັນເທົາທຸກອັດຕາສ່ວນ zdbee-1x ແມ່ນເຫມາະສົມສໍາລັບລະບົບໄຮໂດຼລິກເຊິ່ງຕ້ອງການການຄວບຄຸມຄວາມກົດດັນທີ່ຊັດເຈນ, ເຊັ່ນວ່າການສີດພົ່ນເຄື່ອງສີດ, ອຸປະກອນ metallurgical ແລະດ້ານອື່ນໆ.
ປ່ຽງບັນເທົາທຸກຄວາມກົດດັນ, ປະເພດ HD-DBE ຖືກປະຕິບັດໂດຍວິທີການຂອງ solenoid ອັດຕາສ່ວນ. ວາວເຫຼົ່ານີ້ຖືກໃຊ້ເພື່ອຈໍາກັດຄວາມກົດດັນຂອງລະບົບ. ດ້ວຍວາວເຫຼົ່ານີ້ມັນກໍ່ເປັນໄປໄດ້ທີ່ຈະປັບປ່ຽນຄວາມກົດດັນຂອງລະບົບ, ເຊິ່ງແມ່ນຈະຈໍາກັດ, ຕິດພັນກັບມູນຄ່າຄໍາສັ່ງໄຟຟ້າ.
ປ່ຽງເຫລົ່ານີ້ໂດຍພື້ນຖານແລ້ວປະກອບດ້ວຍ solenoid ອັດຕາສ່ວນ (1), ທີ່ຢູ່ອາໄສ (2), ເຄື່ອງປະດັບວາວ (4), spool (4) ແລະ poplet poppet (8). solenoid ອັດຕາສ່ວນຂອງການປ່ຽນແປງໄຟຟ້າໃນປະຈຸບັນໃນປະຈຸບັນໂດຍເປັນກໍາລັງກົນຈັກ. ການເພີ່ມຂື້ນຂອງການເພີ່ມຂື້ນໃນປະຈຸບັນເຮັດໃຫ້ເກີດການເພີ່ມຂື້ນຂອງກໍາລັງທີ່ສອດຄ້ອງກັນ. ຫ້ອງ Armature solenoid ເຕັມໄປດ້ວຍທາດແຫຼວໄຮໂດຼລິກແລະມີຄວາມກົດດັນໃຫ້ມີຄວາມສົມດຸນ. ການຕັ້ງຄ່າຂອງຄວາມກົດດັນຂອງລະບົບແມ່ນດໍາເນີນໂດຍຜ່ານການ solenoids ສັດສ່ວນ (1) ທີ່ກ່ຽວຂ້ອງກັບມູນຄ່າຄໍາສັ່ງ. ຄວາມກົດດັນທີ່ເກີດຈາກລະບົບໃນ Port Port P Acts ຢູ່ເບື້ອງຂວາມືຂອງ spool (4). ໃນເວລາດຽວກັນທີ່ຄວາມກົດດັນຂອງລະບົບເຮັດໂດຍຜ່ານເສັ້ນຄວບຄຸມ (6) ເຊິ່ງພໍດີກັບ orifice (5) ໃນລະດູໃບໄມ້ປົ່ງຂອງ spool (4). ໂດຍຜ່ານການສັ່ນສະເທືອນຕໍ່ໄປ. ເມື່ອຄວາມກົດດັນຂອງລະບົບໄດ້ບັນລຸມູນຄ່າກ່ອນກໍານົດໄວ້ກ່ອນການທົດລອງ Poppet (8) ຍົກຈາກບ່ອນນັ່ງຂອງມັນ. ອີງຕາມຮູບແບບ, ນ້ໍາມັນທົດລອງສາມາດໄຫຼອອກໄປພາຍນອກຜ່ານທີ່ Port A (Y) ຫຼືເຂົ້າໄປໃນຖັງພາຍໃນ, ມັນມີຜົນໃນການຈໍາກັດຄວາມກົດດັນໃນດ້ານຂອງ spool ຂອງ Spool (4). ຖ້າຄວາມກົດດັນຂອງລະບົບຍັງສືບຕໍ່ເພີ່ມຂື້ນເລັກນ້ອຍຫຼັງຈາກນັ້ນຄວາມກົດດັນທີ່ສູງກວ່າຂອງມືເບື້ອງຊ້າຍມືໃນການຄວບຄຸມຕໍາແຫນ່ງ P.
ໂຄງສ້າງຂອງການບັນເທົາທຸກຄວາມກົດດັນຂອງສັດສ່ວນ
ໂຄງສ້າງຂອງການບັນເທົາທຸກຄວາມກົດດັນທີ່ມີຄວາມກົດດັນໃນປ່ຽງ zdbee-1x
ໃນແງ່ຂອງການອອກແບບທີ່ເປັນປະໂຫຍດ, ວາວສັດສ່ວນນອງພັນ zdbee-1x ໂດຍພື້ນຖານແລ້ວເທົ່າກັບປ່ຽງການບັນເທົາທຸກທີ່ເປັນສັດຕູຂອງ zdbe. ຄວາມແຕກຕ່າງພຽງແຕ່ວ່າ solenoid ອັດຕາສ່ວນແມ່ນມີທີ່ຢູ່ອາໄສ⑩, ພາຍໃນເຊິ່ງຕົວຄວບຄຸມເອເລັກໂຕຣນິກຖືກສ້າງຂຶ້ນ. ການສະຫນອງພະລັງງານແລະແຮງດັນໄຟຟ້າຈຸດແມ່ນໄດ້ຮັບໂດຍຜ່ານຕົວເຊື່ອມຕໍ່ສຽບ (11).
ເສັ້ນໂຄ້ງທີ່ກໍານົດໄວ້ຈຸດສໍາຄັນແມ່ນກໍານົດໂດຍຜູ້ຜະລິດໂດຍອີງໃສ່ຫຼັກການຂອງຄວາມທົນທານໃນການຜະລິດຕ່ໍາສຸດ. ເວລາ RAMP ສໍາລັບການເພີ່ມຄວາມກົດດັນແລະການຫຼຸດລົງສາມາດປັບຕົວຢ່າງເປັນອິດສະຫຼະໂດຍໃຊ້ potentiometers ທີ່ກ່ຽວຂ້ອງ.
ສັນຍາລັກຂອງການບັນເທົາທຸກຄວາມກົດດັນຂອງອັດຕາສ່ວນການສະຫງວນທີ່ປ່ອມສ໌ zdbee-1x
